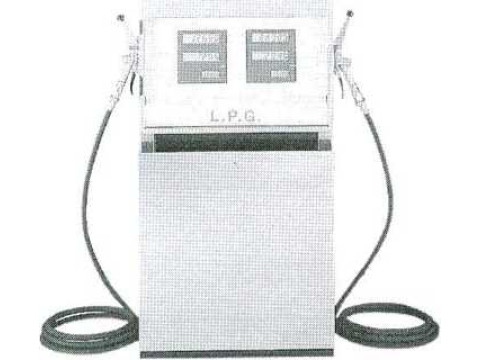

Колонки топливораздаточные сжиженного газа LPG 6000
| Номер в ГРСИ РФ: | РБ 03 07 1389 08 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | "Petrolmeccanica Polska Sp.z o.o.", Польша |
|
Описание типа РБ 03 07 1389 08 [2003-06-18]
rb-03-07-1389-08_2003-06-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1389 08 [2007-07-10]
rb-03-07-1389-08_2007-07-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1389 08 [2008-10-22]
rb-03-07-1389-08_2008-10-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1389 08 [2009-09-18]
rb-03-07-1389-08_2009-09-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1389 08 [2008-01-01]
rb-03-07-1389-08_2008-01-01.pdf
|
Скачать |
Колонки топливораздаточиые сжиженного газа LPG 6000 (далее - колонки» предназначены для измерения объема газа (пропан-бутановой смеси) при заправке баллонов автомобилей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1389 08 |
| Наименование | Колонки топливораздаточные сжиженного газа LPG 6000 |
| Год регистрации | 2008 |
| Номер сертификата | 5333 |
| Дата регистрации | 2008-06-26 |
| Срок действия | 2013-06-26 |
| Получатель сертификата | фирма "Petrolmeccanica Polska Sp.z o.o.", Польша (PL) |
Производитель / Заявитель
фирма "Petrolmeccanica Polska Sp.z o.o."
Адрес: 02-486 Warszawa, Al. Jerozolimskie 202
Контакты: 0048225718240-41 // 0048225718242
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП. Мн 908-2001 |
Поверители
Скачать
|
Описание типа РБ 03 07 1389 08 [2003-06-18]
rb-03-07-1389-08_2003-06-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1389 08 [2007-07-10]
rb-03-07-1389-08_2007-07-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1389 08 [2008-10-22]
rb-03-07-1389-08_2008-10-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1389 08 [2009-09-18]
rb-03-07-1389-08_2009-09-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1389 08 [2008-01-01]
rb-03-07-1389-08_2008-01-01.pdf
|
Скачать |
Описание типа
Назначение
Колонки топливораздаточиые сжиженного газа LPG 6000 (далее - колонки» предназначены для измерения объема газа (пропан-бутановой смеси) при заправке баллонов автомобилей.
Основная область применения - автозаправочные станции, осуществляющие расчет с покупателями за наличные деньги.
Описание
Сжиженный газ проходит через запорный клапан и фильтр. После этого он поступает в дегазатор, в котором происходит отделение возможных пузырьков газа и воздуха. Пропан-бутановая смесь в газообразном состоянии, отделенная от жидкой фазы, возвращается в стационарную цистерну по специальным трубопроводам дл газообразной фазы через соответствующий запорный клапан.
Пропан-бутановая смесь в жидком состоянии проходит через обратный клапан, поршневой счетчик для сжиженного газа, дифференциальный клапан, гарантирующий прохождение через счетчик сжиженного газа только в жидкой фазе, шаровой кран, разрывную муфту и заправочный шланг с раздаточным пистолетом в баллон автомобиля.
На дисплей электронного блока выводится:
объем выданной дозы сжиженного газа в литрах;
стоимость выданного сжиженного газа в рублях;
цена одного литра сжиженного газа.
Дисплей снабжен необнуляемым суммарным электромеханическим счетчиком.
Колонки топливораздаточные сжиженного газа LPG 6000 выпускаются:
- базовая модель - LPG 6000 Р; (LPG 6010 Р - один рукав; LPG 6020 Р - два рукава),
- модификация - LPG 6000 Р-М.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А.
Внешний вид колонок приведен на рисунке 1.

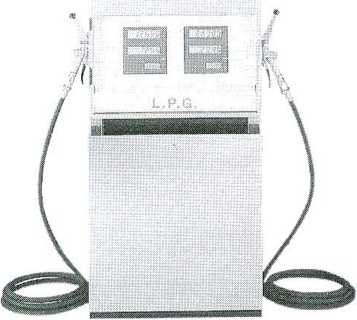

LPG 6020 P

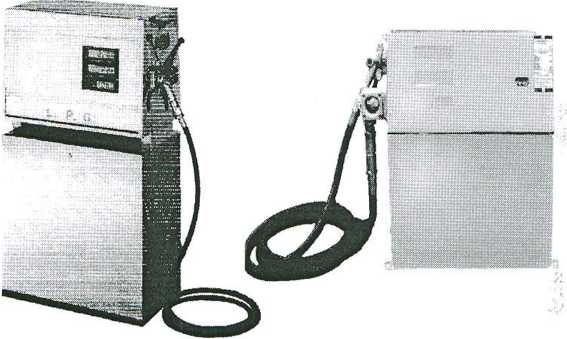

LPG 601 OP
LPG 6000 P-M
Рисунок 1 - Внешний вид колонок топливораздаточных сжиженного газа LPG 6000
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики колонок указаны з таблице 1.
Таблица 1
|
Наименование |
LPG 6000 Р |
LPG6000 P-M * । |
|
1 |
2 |
3 |
|
Вид топлива |
сжиженный газ для заправки автомобилей (пропан-бутановая смесь) | |
|
Максимальная производительность, Qmax, л/мин |
50 | |
|
Минимальная производительность, Qmin, л/мин |
10 | |
|
Минимальная доза выдачи, л |
10 | |
|
Пределы относительной погрешности в рабочих условиях,% |
±1 | |
|
Индикация: Жидкокристаллический дисплей количество, шт показания цены одного литра показания общей цены показания количества литров |
1 или 2 4 цифры 6 цифр 6 цифр | |
|
Число раздаточных рукавов, шт |
1 или 2 | |
|
Рабочее давление, МПа, не более |
1,6 | |
|
Максимальное рабочее давление, МПа, не более |
1.8 | |
|
Максимальное допускаемое давление, МПа, не более |
4,0 | |
|
Диапазон рабочей температуры, °C |
от минус 40 до пл^^б^^о/: | |
|
Электропитание от сети переменного тока: напряжение, В |
230 ±10“/// \ J] (государственный реест | |
|
\\ \ Республики Беларусь/ | ||
Продолжение таблицы 1
|
1 |
2 |
3 |
|
Класс защиты блока электроники по ГОСТ 14254-96 |
IP54 э | |
|
Взрывозащищенность |
II 2G ПА ТЗ | |
|
токонесущих блоков колонок | ||
|
Габаритные размеры, мм, не более | ||
|
высота |
1300 |
660 |
|
ширина |
420 |
370 |
|
длина |
700 |
560 |
|
Масса, кг, не более |
130 |
85 |
Знак утверждения типа
Знак утверждения типа наносится на фирменную табличку изделия и на техническую докумен тацию фирмы.
Комплектность
Комплект поставки колонок - в соответствии с документацией фирмы-изготовителя.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Petrolmeccanica s.r.l.", Италия.
Международная рекомендация СТБ МР №117 "Измерительные системы для жидкости, кроме воды".
Заключение
Колонки топливораздаточные сжиженного газа LPG 6000 соответствуют технической документации фирмы "Petrolmeccanica s.r.l.", Италия.
Межповерочный интервал - не более 12 месяцев (для колонок, применяемых в сфере законодательной метрологии).
Научно-исследовательский
испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
аттестат аккредитации № BY/112 02.1.0.0025
