Термометры биметаллические Sensy Temp WT D
| Номер в ГРСИ РФ: | РБ 03 10 3788 08 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термометры |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
Термометры биметаллические SensyTemp WT D (далее - термометры) предназначены для измерения температуры любой жидкой среды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 3788 08 |
| Наименование | Термометры биметаллические Sensy Temp WT D |
| Год регистрации | 2008 |
| Номер сертификата | 5327 |
| Дата регистрации | 2008-06-26 |
| Срок действия | 2013-06-26 |
| Получатель сертификата | фирма "ABB Automation Products GmbH", Германия (DE) |
Производитель / Заявитель
фирма "ABB Automation Products GmbH" (Alzenau)
Адрес: Borsigstrabe 2, 63755 Alzenau
Контакты: +08001114411 / e-mail Customer Care Center: CCC-support-deapr@de.abb.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1811-2008 |
Поверители
Скачать
|
Описание типа РБ 03 10 3788 08 [2008-09-26]
rb-03-10-3788-08_2008-09-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3788 08 [2008-01-01]
rb-03-10-3788-08_2008-01-01.pdf
|
Скачать |
Описание типа
Назначение
Термометры биметаллические SensyTemp WT D (далее - термометры) предназначены для измерения температуры любой жидкой среды.
Область применения: энергетика, химическая, пищевая и другие отрасли промышленности и объекты бытового назначения
Описание
Принцип действия термометров основан на различном температурном расширении двух разнородных материалов.
Термометры состоят из чувствительного измерительного элемента (чувствительного элемента) в защитной оболочке, реагирующего на температуру, внутренних токопроводящих проводов и аналогового измерительного преобразователя
Конструкция термометра - неразборная (неремонтопригодная).
Схема с указанием места нанесения поверительного клейма-наклейки приведена в приложении А к описанию типа
Внешний вид термометров приведен на рисунке 1.

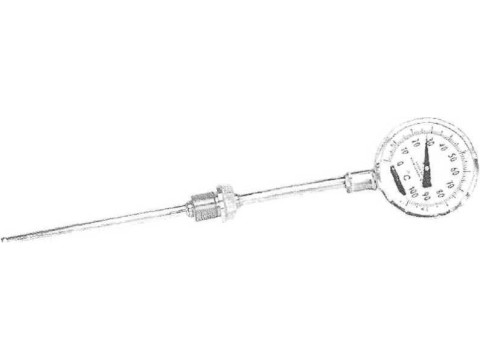

Рисунок 1. Внешний вид термометров биметалличесиких SensyTemp WT D
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСИКЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики термометров приведены в таблице.
Таблица
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измеряемых температур (в зависимости от заказа): |
от 0 °C до 60 °C от 0 °C до 80 °C отО “С до 100 °C от 0 °C до 120 °C минус 10 °C до плюс 150 °C -отО °C до 160 °C, - от 0 °C до 200 °C |
|
Пределы допускаемой приведенной погрешности измерения температуры |
0Л % от диапазона измерения |
|
Диапазон температур окружающего воздуха |
отО °C до 100 °C |
|
Номинальная длина монтажной части (в зависимости от заказа) |
290 мм, 380 мм. 530 мм |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 65 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится типографским способом на титульный лист эксплуатационной документации фирмы.
Комплектность
В комплект поставки входит:
- Термометр биметаллический SensyTemp WT D - 1шт;
- эксплуатационная документация фирмы -1 экз;
- упаковка -1шт.;
- методика поверки МРБ МП. 1811-2008 - 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "ABB Automation Products GmbH" (Германия);
МРБ МП. 1811-2008 "Термометры биметаллические SensyTemp WT D.Методика поверки".
Заключение
Термометры биметаллические SensyTemp WT D соответствуют требованиям документации фирмы "ABB Automation Products GmbH" (Германия).
Межповерочный интервал - не более 24 месяцев при применении термометров биметаллических SensyTemp WT D в сфере законодательной метрологии.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93
тел. 234-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
Фирма "ABB Automation Products GmbH" (Германия)
Borsigstrabe 2. 63755 Alzenau
Telefon: +08001114411
e-mail Customer Care Center CCC-support deapr@de abb.com
Начальник научно-исследовательского
центра испытаний средств измерений //
и техники БелГИМ __/,-/ С В Курганский
■■ Ж 2008
Начальник производственно-исследовательского отдела измерений теплотехнических величин .,,, _ Н Е. Мартынов
" " 2008
Приложение А (обязательное) Схема с указанием места нанесения поверительного клейма-наклейки на термометры биметаллические SensyTemp WT D
Место нанесения поверительного клейма-наклейки
Рисунок А.1
Схема с указанием места нанесения поверительного клейма-наклейки на термометры биметаллические SensyTemp WT D
стр. 5 из 5
