Устройства для индикации дистанционные 264IB, 695FI
| Номер в ГРСИ РФ: | РБ 03 13 3789 08 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
Устройства для индикации показаний дистанционные 2641В, 695FI (далее -устройства) предназначены для преобразования унифицированного сигнала постоянного тока или сигнала Foundation Fieldbus по IEC 61158 в цифровой сигнал на ЖКИ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3789 08 |
| Наименование | Устройства для индикации дистанционные 264IB, 695FI |
| Год регистрации | 2008 |
| Номер сертификата | 5328 |
| Дата регистрации | 2008-06-26 |
| Срок действия | 2013-06-26 |
| Получатель сертификата | фирма "ABB S.p.a.", Италия (IT) |
Производитель / Заявитель
фирма "ABB S.p.a."
Адрес: Via L. Vaccani 4 22016, Tremezzina (Loc Ossuccio) Como
Контакты: 0344 58111 www.new.abb.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП МРБ 1836-2008 |
Поверители
Скачать
|
Описание типа РБ 03 13 3789 08 [2008-12-23]
rb-03-13-3789-08_2008-12-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3789 08 [2008-01-01]
rb-03-13-3789-08_2008-01-01.pdf
|
Скачать |
Описание типа
Назначение
Устройства для индикации показаний дистанционные 2641В, 695FI (далее -устройства) предназначены для преобразования унифицированного сигнала постоянного тока или сигнала Foundation Fieldbus по IEC 61158 в цифровой сигнал на ЖКИ.
Область применения - системы автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.
Описание
Устройства представляют собой микропроцессорный электронный блок, выполненные в обыкновенном или взрывозащищенном корпусе.
Индикация измеряемого параметра может осуществляется с помощью: аналогового индикатора, ЖКИ индикатора с гистограммой (ProMeter- индикатор или CoMeter-индикатор).
Программирование CoMeter-индикатора осуществляется помощью цифрового протокола связи HART, что позволяет осуществлять управление преобразователем с помощью внешних устройств (портативного коммутатора или компьютера), или с помощью клавиш управления, находящихся на лицевой панели.
Значение измеряемого параметра может индицироваться в виде:
- процента от диапазона измерения входного сигнала:
- среднеквадратического значения измеряемой физической величины;
- значения измеряемой физической величины (кПа, мбар, и др.).
Устройства изготавливают следующих модификаций: 264IB, 695FI.
Схема с указанием места нанесения поверительного клейма-наклейки приведена в приложении А.1 к описанию типа.

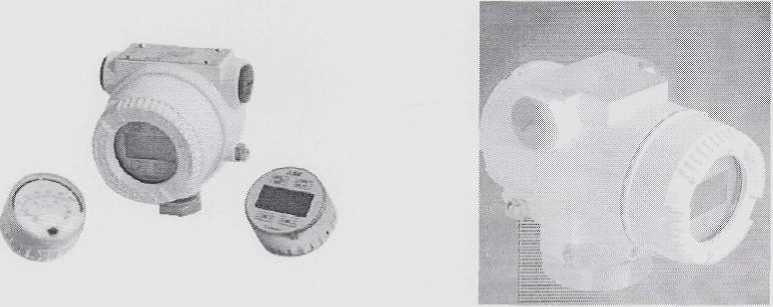

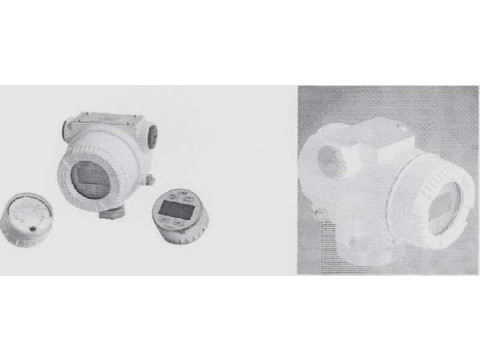

Внешний вид устройств представлен на рисунке 1.
, модификация 2641В
модификация 695FI
Рисунок 1 - Внешний вид устройств для индикации показаний дистанционных 264IB, 695FI
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей
приведены в таблице 1
Таблица 1
|
Наименование параметра |
Значение параметра | |
|
264IB |
695FI | |
|
1 |
2 |
3 |
|
Входной сигнал |
FOUNDATION Fieldbus |
от 4 до 20 мА (настраиваемый) |
|
Количество разрядов индикатора для устройств с: ProMeter - индикатором CoMeter - индикатором |
9999 99999 | |
|
Пределы допускаемой основной приведенной погрешности преобразования в диапазоне рабочих температур (23± 3) °C для устройств с: - аналоговым индикатором - ProMeter - индикатором - CoMeter - индикатором |
± 2 % от полной шкалы ± (0,1% • от диапазона преобразования + 1 цифра) ± (0,1% ■ от диапазона преобразования + 1 цифра) | |
|
Пределы допускаемой дополнительной абсолютной погрешности преобразования в диапазоне рабочих температур от минус 20 °C до плюс 80 °C на каждый 1°С, мА для устройств с: ProMeter - индикатором CoMeter - индикатором |
± (0,0002 р+0,1), где р- значение измеряемого параметра ±0,15 % от диапазона преобразования | |
|
Степень защиты оболочки по ГОСТ 14254 (МЭК 529) |
IP 67 | |
Продолжение таблицы!
|
1 |
2 |
3 |
|
Диапазон рабочих температур для устройств с аналоговым индикатором ЖКИ- индикатором CoMeter - индикатором |
от минус 25 °C до плюс 85 °C от минус 20 °C до плюс 70 °C от минус 20 °C до плюс 70 °C | |
Знак утверждения типа
Знак Утверждения типа средств измерений наносится типографским способом на титульный лист руководства по эксплуатации устройства.
Комплектность
Комплект поставки устройства для индикации показаний дистанционные 2641В, 695FI определяется заказом и отражается в спецификации.
Основной комплект включает:
- устройство для индикации показаний дистанционные 2641В, 695FI 1 шт;
- руководство по эксплуатации 1 экз;
- МП МРВ //36-2008 1 экз.
ТЕХНИЧЕСИКЕ ДОКУМЕНТЫ
Документация фирмы "“ABB S.p.A”, Италия;
МП МРВ -2008 " Устройства для индикации показаний дистанционные 264IB, 695FI. Методика поверки".
Заключение
Устройства для индикации показаний дистанционные 264IB, 695F соответствуют требованиям документации фирмы "“ABB S.p.A.".
Межповерочный интервал - не более 12 месяцев при применении устройств для индикации показаний дистанционных 264IB, 695F в сфере законодательной метрологии.
Научно-исследовательский испытательный центр БелГИМ.
Аттестат аккредитации № ВУ/ 112.02.1.0.0025
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
