Преобразователи давления измерительные TEIP11

Назначение

Преобразователи давления измерительные TEIP11 (далее - преобразователи) предназначены для непрерывного преобразования унифицированного выходного сигнала постоянного тока в давление воздуха.

Область применения - различные отрасли промышленности для управления пневматическими приводами, регуляторами, клапанами в электропневматических системах контроля и управления технологическими процессами.

Описание

Преобразователи выполнены либо в виде отдельного блока, имеющего полевой неметаллический или металлический (из алюминия или нержавеющей стали) корпус, в котором размещены элементы электрической и пневматической схемы, либо в виде узла-преобразователя для монтажа на несущих рейках или специальных соединительных блоках.

Под воздействием меняющегося токового сигнала изменяется напряженность магнитного поля, что приводит к изменению усилия на плече рычага. Противоположная сторона плеча находится под действием скоростного напора. При неравенстве крутящих моментов рычаг вращается, изменяя зазор и таким образом, скоростной напор.

Преобразователи могут применяться во взрывоопасной среде в соответствии с маркировкой взрывозащиты.

Преобразователи изготавливают следующих модификаций: TEIP11, TEIP11- PS.

Схема с указанием места нанесения клейма-наклейки с изображением знака поверки приведена в приложении А.1 к описанию типа.

Внешний вид преобразователей представлен на рисунке 1

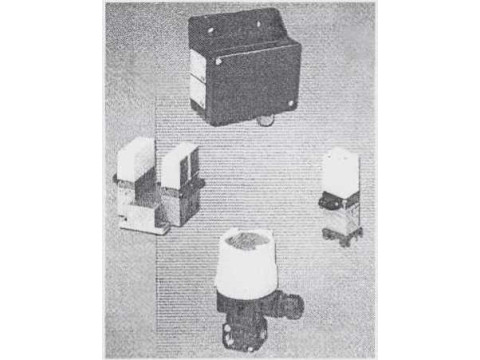

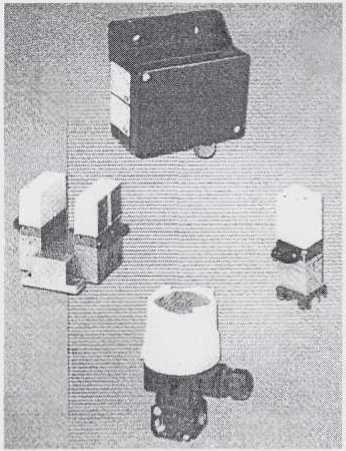

Рисунок 1 - Внешний вид преобразователей давления измерительные TEIP11

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики преобразователей приведены в таблице 1

Таблица 1__________

Наименование характеристики 1

Диапазон входного сигнала постоянного тока (в зависимости от заказа)

Диапазон выходного сигнала____

Пределы допускаемой основной относительной погрешности преобразования при (23 г5)°C

Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающего воздуха на каждые 10 °C:

- для TEIP11 PS

- для TEIP11

Условия эксплуатации:

-входное давление подачи

-температура окружающего воздуха для TEIP11 PS

-температура окружающего воздуха для TEIP11

Вариация показаний, не более

Степень защиты оболочки по ГОСТ 14254 (МЭК 529)

- при установке на несущих рейках или специальных соединительных блоках

- для пластмассового корпуса

- для корпуса из алюминия или стали___

______ Значение характеристики_________ 2    ___________

от 4 до 20 мА; от 0 до 20 мА; от 0 до 10 мА; от 10 до 20 мА: от 4 до 12 мА; от 12 до 20 мА (в зависимости от заказа^

от 20 до 100 кПа           _________________

± 0,5 % (для TEIP11-PS) ’

± 1 % (для TEIP 11)      ________________________

± 1 % в диапазоне температур от минус 20 до плюс 85 °C;

±2 % в диапазоне температур от минус 50 до минус 20 °C;

± 0,1 % в диапазоне температур от минус 20 до плюс 85 °C;

± 0,2 % в диапазоне температур от минус 55 до минус 20 °C

(140+ 10 ) кПа

от минус 40 до плюс 85 °C (по отдельному заказу от минус 55 до плюс 85 °C)

от минус 45 до плюс 85 °C (по отдельному заказу от минус 55 до плюс 85 °C)__

10,3 %   ___ _____________________

IP 20

IP 54 (кроме TEIP11 )

IP 65 (кроме TEIP11 )

Продолжение таблицы 1

Масса TEIP11-PS, не более:

- при установке на несущих рейках или

специальных соединительных блоках - для пластмассового корпуса - для корпуса из алюминия - для корпуса из стали

0,3 кг

1,0 кг

0,62 кг 1,2 кг

Масса TEIР11, не более:

0,25 кг

Знак утверждения типа

Знак Утверждения типа средств измерений наносится типографским способом на титульный лист руководства по эксплуатации преобразователь.

Комплектность

Комплект поставки включает:

1 Преобразователь давления измерительный TEIP11

3 Комплект документации фирмы

4 Упаковка

5 Методика поверки МРБ МП.1839-2008

- 1 шт.;

- 1 компл.;

- 1 шт.;

-1 экз.;

ТЕХНИЧЕСИКЕ ДОКУМЕНТЫ

Документация фирмы "ABB Automation Products GmbH" (Германия);

МРБ МП.1839-2008 " Преобразователи давления измерительные TEIP11. Методика поверки".

Заключение

Преобразователи давления измерительные TEIP11 соответствуют требованиям документации фирмы "ABB Automation Products GmbH" (Германия).

Межповерочный интервал - не более 24 месяца при применении преобразователей давления измерительных TEIP11 в сфере законодательной метрологии.

Научно-исследовательский испытательный центр БелГИМ.

Аттестат аккредитации № BY/ 112 02.1.0.0025

г. Минск, Старовиленский тракт, 93, тел. 334-98-13
