Преобразователи давления измерительные АИР-10
| Номер в ГРСИ РФ: | РБ 03 04 3086 19 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
Преобразователи давления измерительные АИР-10 (далее по тексту - преобразователи) предназначены для измерений и непрерывного преобразования значений избыточного давления, абсолютного давления, разности давлений и гидростатического давления (уровня) жидких и газообразных, а также избыточного давления-разрежения газообразных, в том числе агрессивных, сред, включая газообразный кислород и кислородосодержащие газовые смеси, в унифицированный выходной токовый сигнал и (или) цифровой сигнал НART-протокола.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 3086 19 |
| Наименование | Преобразователи давления измерительные АИР-10 |
| Год регистрации | 2019 |
| Номер сертификата | 13135 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-03-25 |
| Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Россия (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12/18 мес.* |
| Методика поверки | Поверку СИ, в т.ч. находящихся в эксплуатации, проводить по СТБ 8069-2017. Межповерочный интервал - не более 36 месяцев для преобразователей с пределами допускаемой основной погрешности ±0,1 % и ±0,2 %; 60 месяцев - для преобразователей с пределами допускаемой основной приведенной погрешности ±0,25 %, ±0,4 %, ±0,5 % и ±0,6 %; межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев для преобразователей общепромышленного исполнения; 18 мес. для преобразователей атомного исполнения (повышенной надежности). |
| Признание поверки | Отмена признания результатов первичной поверки при выпуске из производства в связи с необходимостью поверки преобразователей давления по СТБ 8069-2017 (НТК №13-19). |
Поверители
Скачать
|
Описание типа РБ 03 04 3086 19 [2020-04-14]
rb-03-04-3086-19_2020-04-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3086 19 [2013-05-20]
rb-03-04-3086-19_2013-05-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3086 19 [2015-11-16]
rb-03-04-3086-19_2015-11-16.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи давления измерительные АИР-10 (далее по тексту - преобразователи) предназначены для измерений и непрерывного преобразования значений избыточного давления, абсолютного давления, разности давлений и гидростатического давления (уровня) жидких и газообразных, а также избыточного давления-разрежения газообразных, в том числе агрессивных, сред, включая газообразный кислород и кислородосодержащие газовые смеси, в унифицированный выходной токовый сигнал и (или) цифровой сигнал НART-протокола.
Описание
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны тепзорезистивного первичного преобразователя.
Преобразователи изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство и светодиодный индикатор (СД). Среда под давлением подается в камеру первичного преобразователя и деформирует его мембрану, что приводит к изменению электрического сигнала первичного преобразователя. Электронное устройство преобразует сигнал, поступающий от первичного преобразователя в унифицированный токовый выходной сигнал, цифровой сигнал HART-протокола и в цифровой сигнал давления, поступающий на индикатор и интерфейс.
Посредством интерфейса преобразователи подключаются к компьютеру для подстройки пределов измерений и конфигурирования. Конфигурирование преобразователей включает: изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (возрастающей или убывающей) и установку числа усреднений (времени демпфирования).
Преобразователи с НАИЛ -протоколом передают информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с сигналом постоянного тока от 4 до 20 мА. не оказывая на него влияния. Цифровой выход используется для связи преобразователя с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный IlART-модем. При этом могут быть выполнены такие операции, как: настройка преобразователя, выбор его основных параметров, считывание измеряемого давления и др.
На индикаторах преобразователей АИР-IOSH, АИР-ЮН или на индикаторе HART-коммуникатора в режиме измерений давления, отображается значение измеряемого давления в цифровом виде в установленных при настройке единицах измерения или в процентах от диапазона изменения выходного сигнала.
Преобразователи выпускаются в трех модификациях: АИР-ЮН, АИР-IOSH, АИР-IOL, отличающихся конструктивным исполнением и функциональными возможностями.
Преобразователи имеют исполнения:
- общепромышленное;
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (Ех);
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Exd);
- для эксплуатации на объектах атомных станций (далее - АС) и объектах ядерного топливного цикла (далее - ОЯТЦ) (А);
- взрывозащищенное для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (АЕх, AExd);
- для эксплуатации на открытой палубе, а также в машинном и других закрытых помещениях судов, атомных судов и плавучих сооружений, плавучих буровы.уусгановок и морских стационарных платформ (ОМ, А ОМ, Ех ОМ, Exd ОМ, А Ех ОМ, A Exd-OM^. А? б А
Преобразователи по виду измеряемого давления подразделяются на:
- преобразователи абсолютного давления - ДА;
- преобразователи избыточного давления - ДИ;
- преобразователи избыточного давления-разрежения - ДИВ;
- преобразователи разности давлений - ДД;
- преобразователи гидростатического давления (уровня) - ДГ.
Преобразователи модификаций АИР-ЮН, АИР-IOSH имеют кодовое обозначение каждой модели при заказе, состоящее из 4-х цифр. Код модели формируется следующим образом:
1) первая цифра — «1»;
2) вторая цифра - код вида измеряемого давления;
- «О» - абсолютное давление;
- «1» - избыточное давление;
- «3» - избыточное давление-разрежение;
- «4» - разность давлений;
- «5» - гидростатическое давление;
3) третья цифра - код максимального верхнего предела (диапазона измерений) в соответствии с таблицами 4-6;
4) четвертая цифра - код присоединения к процессу.
Индекс «Е» в обозначении кода модели указывает на модель с дополнительным диапазоном.
Преобразователи модификаций АИР-IOL имеют кодовое обозначение каждой модели, состоящее из двух букв и числа. Первая буква обозначает вид измеряемого давления:
А - абсолютное давление;
И - избыточное давление.
Вторая буква обозначает материал мембраны:
М - металл.
Число в обозначении модели соответствует максимальному верхнему пределу измерений в единицах кПа (МПа).

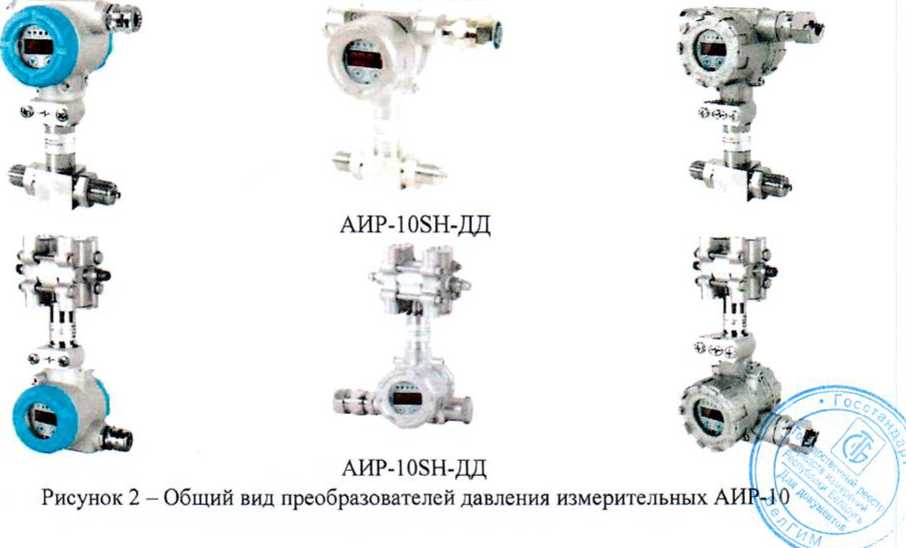

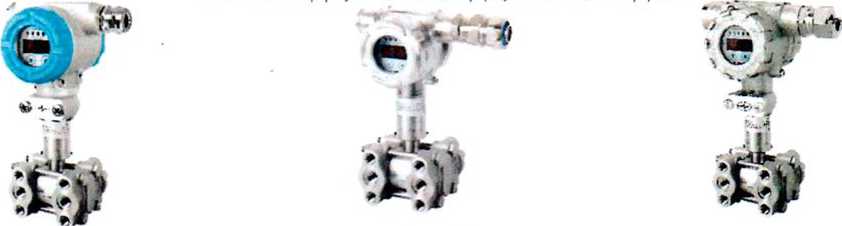

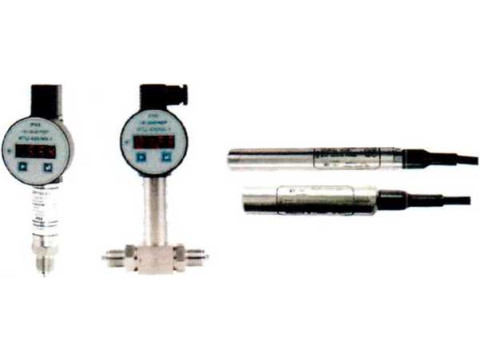

Фотографии общего вида преобразователей представлены на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
АИР-1 OL-ДА, АИР-1ОН-ДД АИР-1ОН-ДГ, АИР-1OSH-ДГ АИР-ЮЕ-ДИ,
АИР-ЮН-ДА,
АИР-ЮН-ДИ,
АИР-ЮН-ДИВ
АИР-1 OL-ДА, АИР-ЮН-ДД
АИР-1 OL-ДИ,
АИР-ЮН-ДА,
АИР-ЮН-ДИ,
АИР-ЮН-ДИВ

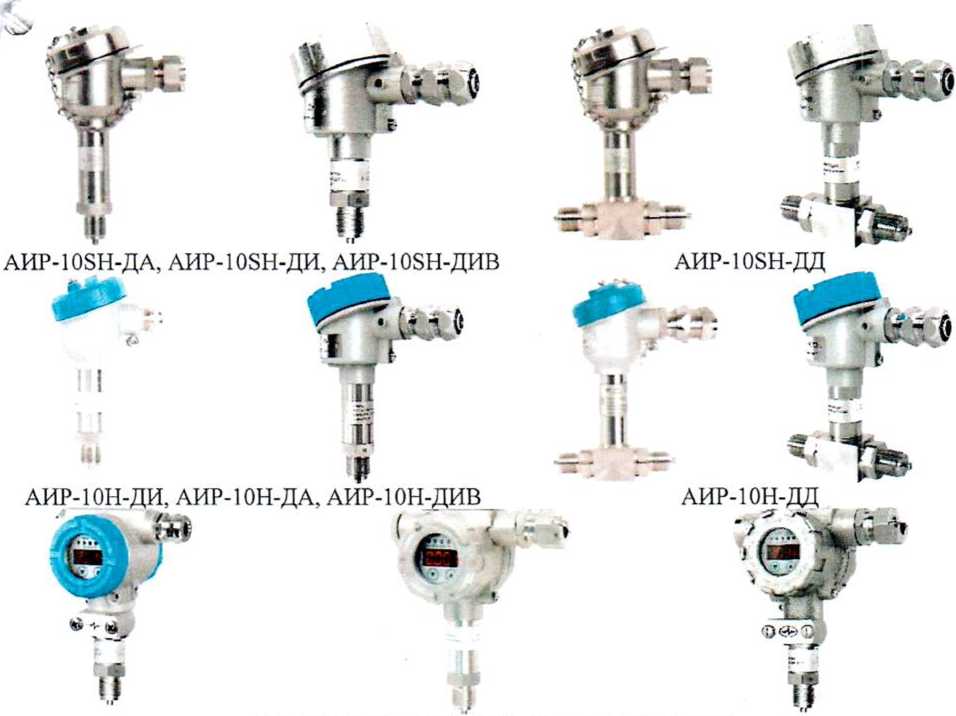

Рисунок 1 - Общий вид преобразователей давления измерительных АИР-10
Схема пломбировки преобразователей, представленных на рисунке 1, от несанкциониро
ванного доступа не предусмотрена.
АИР-1 OSH-ДА, AHP-IOSH-ДИ, AHP-IOSH-ДИВ
AHP-IOSH-ДД

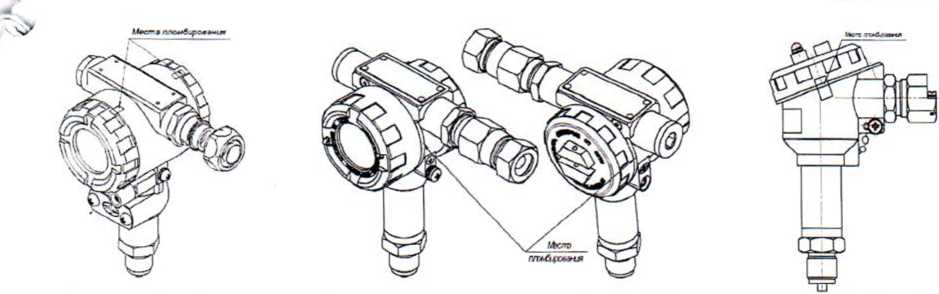

Рисунок 3 - Схема пломбировки преобразователей, представленных на рисунке 2, от несанкционированного доступа
Программное обеспечение
В преобразователях предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль преобразователей метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» в соответствии с Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные внутреннего программного обеспечения модификаций АИР-ЮН, АИР-IOSH представлены в таблице 1.
Внешнее ПО, предназначенное для взаимодействия преобразователя с компьютером, не оказывает влияния на метрологические характеристики преобразователя. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации преобразователя. Конфигурирование преобразователей включает: изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (возрастающей или убывающей) и установку времени демпфирования (числа усреднений), изменение единиц измерения и задание сетевого адреса преобразователя. Подстройка преобразователей включает установку нуля и диапазона выходного токового сигнала. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии преобразователя и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные внешнего программного обеспечения модификаций АИР-ЮН, АИР-IOSH представлены в таблице 2.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
АИР-ЮН |
АИР-IOSH | |
|
Идентификационное наименование ПО |
air 1 Osh vl5 FOR А IRlOH.hex |
airl0sh_vl7 FOR А IRlOSH.hex ’ |
|
Номер версии (идентификационный номер) ПО |
не ниже 15 |
не ниже 17 |
|
Цифровой идентификатор (ПО) |
- |
- |
Таблица 2 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
по F |
ART | |||
|
АИР-ЮН |
АИР-IOSH | |||
|
Идентификационное наименование ПО |
SetupHARTmana ger_v4.2.4.exe |
Setup_H ART conf ig_verl3.3.26.exe |
SetupHARTman ager_v4.2.4.exe |
Setup_HARTconfig_ verl3-3.26.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.2.4 |
не ниже 13.3.26 |
не ниже 4.2.4 |
не Ниже 13.3.26 Г/ «М |
|
Цифровой идентификатор ПО |
- |
----v— | ||
Bev.
Технические характеристики
Основные метрологические и технические характеристики преобразователей приведены в таблицах 3-10.
Таблица 3 - Метрологические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Диапазоны измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления |
Приведены в таблицах 4-6, 8,9 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления, % |
Приведены в таблицах 7-9 |
|
Вариация выходного сигнала, в долях от основной приведенной (к диапазону измерений) погрешности |
0,5 |
|
Выходные сигналы: - силы постоянного тока, мА - цифровой сигнал |
от 4 до 20 (от 20 до 4) HART |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления, вызванной изменением температуры окружающего воздуха от нормальной (23±2) °C до любой температуры в пределах рабочих температур на каждые 10 °C изменения температуры, % '* -для АИР-ЮН, АИР-IOSH -для АИР-IOL |
±(0,05+0,15 РВМах/Рв)2} ±(0,04+0,08 PBWPe)2) ±(0,03+0,05 Рвма^Рв^ ±(0,05+0,20 РвшУРв)2) ±(0,08+0,12-Рвмах/Рв)2} ±0,2; ±0,25; ±0,3; ±0,4 |
|
° Конкретное значение зависит от модели преобразователей (модели указаны в руководстве по эксплуатации). 2,В формулах расчета пределов допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C: Рвмлх - максимальный верхний предел (диапазон) измерений для данной модели преобразователя (сумма абсолютных максимальных значений верхних пределов измерений избыточного давления (Лия,г) и разрежения (Лчлад) для преобразователей ДИВ). Ри - верхний предел (диапазон) измерений модели, выбранный в соответствии с таблицами 4 и 6, для преобразователей ДИВ - сумма абсолютных значений верхних пределов измерений избыточного давления (Р«) и разрежения (Рад). | |
Bev.
z
Таблица 4 - Диапазоны измерений преобразователей АИР-1 OSH, АИР-ЮН абсолютного давления, избыточного давления_______________
|
Измеряемый параметр, модификация и исполнение |
Код модели |
Номера верхнего предела (диапазона измерений, глубина перенастройки (Рв : Рвмлх) и ряд верхних пределов (диапазонов) измерений | |||||||||
|
1 (ЛзМАх) |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9и | |||
|
1:1 |
1:1,6 |
1:2,5 |
1:4 |
1:6 |
1:10 |
1:16 |
1:25 |
1:40 | |||
|
Абсолютное давление АИР-1 OSH-ДА AHP-lOExSH-ДА AHP-lOExdSH-ДА АИР-10А8Н-ДА АИР-IOSH ОМ-ДА АИР-IOASH ОМ-ДА АИР-IOExSH ОМ-ДА АИР-lOAExSH ОМ-ДА АИР-lOExdSH ОМ-ДА АИР-lOAExdSH ОМ-ДА АИР-10Н-ДА АИР-ЮЕхН-ДА ЛИР-ЮЕхбН-ДА |
1060 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа |
0,4 МПа |
0,25 МПа |
0,16 МПа |
0,10 МПа |
0,06 МПа | |
|
1050, 1055 |
600 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа | ||
|
1040, 1041 |
250 кПа |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,0 кПа | ||
|
1030, 1031 |
100(110) кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,0 кПа |
4,0 кПа |
2,5 кПа | ||
|
Избыточное давление АИР-1 OSH-ДИ AHP-lOExSH-ДИ AHP-lOExdSH-ДИ АИР-10А8Н-ДИ АИР-IOSH ОМ-ДИ АИР-IOASH ОМ-ДИ АИР-IOExSH ОМ-ДИ АИР-lOAExSH ОМ-ДИ AHP-lOExdSH-flH ОМ АИР-lOAExdSH ОМ-ДИ ЧДИР-ЮН-ДИ > АИР-ЮЕхН-ДИ AHP-lOExdH-ДИ |
1190Е |
100 МПа |
60 МПа |
40 МПа |
25 МПа |
16 МПа |
10 МПа |
6,0 МПа |
4,0 МПа |
2,5 МПа | |
|
1190 |
60 МПа |
40 МПа |
25 МПа |
16 МПа |
10 МПа |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа | ||
|
1180 |
16 МПа |
10 МПа |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа |
0,4 МПа | ||
|
1170, 1171 1175 |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа |
0,4 МПа |
0,25 МПа |
0,16 МПа | ||
|
1160,1161 1165,1162 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа |
0,4 МПа |
0,25 МПа |
0,16 МПа |
0,1 МПа |
0,06 МПа | ||
|
1150, 1151 1155,1152 |
600 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа | ||
|
1140, 1141 |
250 кПа |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6 кПа | ||
|
ИЗО, 1131 |
100 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,0 кПа |
4,0 кПа |
2,5 кПа | ||
|
1120, 1125 1122 |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,0 кПа |
4,0 кПа |
2,5 кПа |
1,6 кПа |
1,0 кПа | ||
|
1110 |
10 кПа |
6,0 кПа |
4,0 кПа |
2,5 кПа |
1,6 кПа |
1,0 кПа |
0,6 кПа |
0,4 кПа |
0,25 кПа | ||
|
”Только для АИР-IOSF | |||||||||||
Bev.
|
Измеряемый параметр, модификация и исполнение |
Код модели |
Номера верхнего предела (д! ряд ве |
1апазона измерений, глубина перенастройки (Рв (Рв(-))'- Рвмах) и рхних пределов (диапазонов) измерений” | |||||||
|
1 (/ВМАХ) (Рмлхс-)) |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
96 | ||
|
1:1 |
1:1,6 |
1:2,5 |
1:4 |
1:6 |
1:10 |
1:16 |
1:25 |
1:40 | ||
|
Избыточное давление разрежение АИР-1 OSH-ДИВ АИР-ЮЕхБН-ДИВ AHP-lOExdSH-ДИВ АИР-ЮАБН-ДИВ АИР-IOSH ОМ-ДИВ АИР-IOASH ОМ-ДИВ АИР-lOExSH ОМ-ДИВ АИР-lOAExSH ОМ-ДИВ АИР-lOExdSH ОМ-ДИВ АИР-lOAExdSH ОМ-ДИВ АИР-ЮИ-ДИВ АИР-ЮЕхН-ДИВ AHP-lOExdH-ДИВ |
1360, 1365 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,05 МПа |
-0,03 МПа |
|
2,4 МПа |
1,5 МПа |
0,9 МПа |
0,5 МПа |
0,3 МПа |
0,15 МПа |
0,06 МПа |
0,05 МПа |
0,03 МПа | ||
|
1350,1355 |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-50 кПа |
-30 кПа |
-20 кПа |
-12,5 кПа |
-8,0 кПа | |
|
500 кПа |
300 кПа |
150 кПа |
60 кПа |
50 кПа |
30 кПа |
20 кПа |
12,5 кПа |
8,0 кПа | ||
|
1340,1341 |
-100 кПа |
-100 кПа |
-50 кПа |
-30 кПа |
-20 кПа |
-12,5 кПа |
-8,0 кПа |
-5,0 кПа |
-3,0 кПа | |
|
150 кПа |
60 кПа |
50 кПа |
30 кПа |
20 кПа |
12,5 кПа |
8,0 кПа |
5,0 кПа |
3,0 кПа | ||
|
1320 |
-20 кПа |
-12,5 кПа |
-8,0 кПа |
-5,0 кПа |
-3,0 кПа |
-2,0 кПа |
-1,25 кПа |
-0,8 кПа |
-0,5 кПа | |
|
20 кПа |
12,5 кПа |
8,0 кПа |
5,0 кПа |
3,0 кПа |
2,0 кПа |
1,25 кПа |
0,8 кПа |
0,5 кПа | ||
|
Знак «-» означает разрежение. 2) Только для АИР-10SH. | ||||||||||
Вс
Таблица 6 - Диапазоны измерений преобразователей АИР-10SH, АИР-ЮН разности давлений и гидростатического давления__<,
|
Г /■ |
Измеряемый параметр, модификация и исполнение |
Код модели |
Номера верхнего предела (диапазона измерений, глубина перенастройки (Рв : Рвмах) и ряд верхних пределов (диапазонов) измерений | ||||||||
|
1 (РВМАХ) |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
91' | |||
|
1:1 |
1:1,6 |
1:2,5 |
1:4 |
1:6 |
1:10 |
1:16 |
1:25 |
1:40 | |||
|
Разность давлений АИР-108Н-ДД АИР-10Ех8Н-ДД АИР-10Ехб8Н-ДД АИР-10А8Н-ДД АИР-IOSH ОМ-ДД АИР-IOASH ОМ-ДД АИР-lOExSH ОМ-ДД АИР-lOAExSH ОМ-ДД АИР-lOExdSH ОМ-ДД АИР-lOAExdSH ОМ-ДД АИР-ЮН-ДД АИР-ЮЕхН-ДД AHP-lOExdH-ДЦ |
1467 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа |
0,4 МПа |
0,25 МПа |
0,16 МПа |
0,1 МПа |
0,063 МПа | |
|
1457 |
630 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
63 кПа |
40 кПа |
25 кПа |
16 кПа | ||
|
1447 |
250 кПа |
160 кПа |
100 кПа |
63 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,3 кПа | ||
|
1437 |
100 кПа |
63 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,3 кПа |
4,0 кПа |
2,5 кПа | ||
|
1427 |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,3 кПа |
4,0 кПа |
2,5 кПа |
1,6 кПа |
1,0 кПа | ||
|
1417 |
10 кПа |
6,3 кПа |
4,0 кПа |
2,5 кПа |
1,6 кПа |
1,0 кПа |
0,63 кПа |
0,4 кПа |
0,25 кПа | ||
|
1460 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа |
0,4 МПа |
0,25 МПа |
0,16 МПа |
0,1 МПа |
0,063 МПа | ||
|
1440 |
250 кПа |
160 кПа |
100 кПа |
63 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,3 кПа | ||
|
1420 |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,3 кПа |
4,0 кПа |
2,5 кПа |
1,6 кПа |
1,0 кПа | ||
|
1410 |
10 кПа |
6,3 кПа |
4,0 кПа |
2,5 кПа |
1,6 кПа |
1,0 кПа |
0,63 кПа |
0,4 кПа |
0,25 кПа | ||
|
Г идростатическое давление АИР-108Н-ДГ АИР-10Ех8Н-ДГ AHP-lOExdSH-ДГ AHP-IOASH-ДГ АИР-IOSH ОМ-ДГ АИР-IOASH ОМ-ДГ АИР-lOExSH ОМ-ДГ АИР-lOAExSH ОМ-ДГ АИР-lOExdSH ОМ-ДГ АИР-lOAExdSH ОМ-ДГ АИР-10Н-ДГ АИР-ЮЕхН-ДГ AHP-lOExdH-ДГ |
1550 |
600 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа | |
|
1540 |
250 кПа |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,0 кПа | ||
|
1530 |
100 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,0 кПа |
4,0 кПа |
2,5 кПа | ||
|
1520 |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,0 кПа |
4,0 кПа |
2,5 кПа |
1,6 кПа |
1,0 кПа | ||
|J Только для АИР-IOSH.
Вес.
Таблица 7 — Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений АИР-IOSH, АИР-ЮН абсолк,.hoi давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления (далее — пределы допускаемой основной погрешности)
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности |у|, %, для номеров верхних пределов (диапазонов) измерений1’2’ |
Индекс | ||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9” |
модели |
|
0,1 |
0,1 |
0,15 |
0,2 |
0,25 |
0,3 |
0,4 |
0,5 |
0,8 |
А |
|
0,2 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,8 |
1,0 |
1,5 |
В |
|
0,5 |
0,5 |
0,5 |
0,8 |
1,0 |
1,2 |
1,5 |
2,0 |
3,0 |
С |
|
" Нижний предел измерений для АИР-1 OSH-ДА, АИР-IOSP 1OSH-ДГ равен нулю и может быть смещен до значения, ра у -у.Р^1 ляется по формуле 71 т / (^в - рнУ, где у - погрешносз таблицей, а - значение нижнего предела. ’ Для преобразователей с корнеизвлекающей зависимостью и соответствует у. 3>Только для АИР-IOSH. |
-ДИ, АИР-1 вного 96 % о ъ, определяе основная пс |
OSH-ДД, АИР-1 г максимально мая значением згрешность опр |
0Н-ДА, АИР-10Н-ДИ, АИР-ЮН-ДД, АИ го диапазона измерений. При этом norpei верхнего предела рв в соответствии с вы еделена в поддиапазоне от 2 до 100 % диг |
Р-ЮН-ДГ, АИР- ПНОСТЬ К1 вычис- шеприведеной спазона измерений | |||||
Таблица 8 - Преобразователи абсолютного давления АИР-1 OL-ДА, АИР-ЮЕхЬ-ДА
|
Условное обозначение модели |
Ряд верхних пределов измерений |
Пределы допускаемой основной приведенной (к диапазону измерений) ” погрешности у, %, для индекса модели | |||
|
В |
С |
D | |||
|
АМ 160 |
100 кПа |
±0,4 |
±0,5 |
±1,0 | |
|
160 кПа |
±0,25 |
±0,4 |
±0,6 | ||
|
АМ400 |
250 кПа |
±0,4 |
±0,5 |
±1,0 | |
|
400 кПа |
±0,25 |
±0,4 |
±0,6 | ||
|
АМ600 |
400 кПа |
±0,4 |
±0,5 |
±1,0 | |
|
600 кПа |
±0,25 |
±0,4 |
±0,6 | ||
|
АМ1М |
0,6 МПа |
±0,4 |
±0,5 |
±1,0 | |
|
1,0 МПа |
±0,25 |
±0,4 |
±0,6 | ||
|
АМ1,6М |
1,0 Ml 1а |
±0,4 |
±0,5 |
±1,0 | |
|
1,6 МПа |
±0,25 |
±0,4 |
±0,6 | ||
|
• 1 АМ2,5М /4 |
1,6 МПа |
±0,4 |
±0,5 |
±1,0 | |
|
2,5 МПа |
±0,25 |
±0,4 |
±0,6 | ||
|
АМАМ |
4,0 МПа |
±0,4 |
±0,5 |
±1,0 | |
|
6,0 МПа |
±0,25 |
±0,4 |
±0,6 | ||
|
*’ Нижний предел измерений равен нулю._____________________________________________________________ | |||||
Bev.
Таблица 9 - Преобразователи избыточного давления АИР-ЮЬ-ДИ, АИР-10ЕхЬ-ДИ
|
Условное обозначение модели |
Ряд верхних пределов измерений |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности у, %, для индекса модели | ||
|
В |
С |
D | ||
|
ИМ 160 |
100 кПа |
±0,4 |
±0,5 |
±1,0 |
|
160 кПа |
±0,25 |
±0,4 |
±0,6 | |
|
ИМ250 |
160 кПа |
±0,4 |
±0,5 |
±1,0 |
|
250 кПа |
±0,25 |
±0,4 |
±0,6 | |
|
ИМ400 |
250 кПа |
±0,4 |
±0,5 |
±1,0 |
|
400 кПа |
±0,25 |
±0,4 |
±0,6 | |
|
ИМ600 |
400 кПа |
±0,4 |
±0,5 |
±1,0 |
|
600 кПа |
±0,25 |
±0,4 |
±0,6 | |
|
ИМ1М |
0,6 МПа |
±0,4 |
±0,5 |
±1,0 |
|
1,0 МПа |
±0,25 |
±0,4 |
±0,6 | |
|
ИМ1,6М |
1,0 МПа |
±0,4 |
±0,5 |
±1,0 |
|
1,6 МПа |
±0,25 |
±0,4 |
±0,6 | |
|
ИМ2,5М |
1,6 МПа |
±0,4 |
±0,5 |
±1,0 |
|
2,5 МПа |
±0,25 |
±0,4 |
±0,6 | |
|
ИМ4М |
2,5 МПа |
±0,4 |
±0,5 |
±1,0 |
|
4,0 МПа |
±0,25 |
±0,4 |
±0,6 | |
|
ИМ6М |
4,0 МПа |
±0,4 |
±0,5 |
±1,0 |
|
6,0 МПа |
±0,25 |
±0,4 |
±0,6 | |
|
ИМ16М |
10 МПа |
±0,4 |
±0,5 |
±1,0 |
|
16 МПа |
±0,25 |
±0,4 |
±0,6 | |
|
■ ’ I"1! ИМ25М |
16 МПа |
±0,4 |
±0,5 |
±1,0 |
|
25 МПа |
±0,25 |
±0,4 |
±0,6 | |
|
1 ’ Нижний предел измерений равен нулю. | ||||
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания постоянного тока, В: -для АИР-ЮН, АИР-10SH -для АИР-IOSH - для АИР-IOL |
? 7 ? 7 о 7 ЧО 40 4© <*> m tn ОО 17-, СС Г1 СЧ «Г. Th V V <N N N |
Окончание таблицы 10
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, Вт, не более: - при номинальном напряжении питания постоянного тока 24 В: -для АИР-ЮН, AHP-10L -для АИР-IOSH - при номинальном напряжении питания постоянного тока 36 В |
0,6 0,7 1,0 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
200 165 95 |
|
Масса, кг, не более |
6 |
|
Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа |
от +21 до +25 от 30 до 80 от 84 до 106,7 |
|
Рабочие условия измерений: - температура окружающей среды*, °C: Ц| ■ У г- - относительная влажность при температуре +35 °C, %, не более - атмосферное давление, кПа |
от +5 до +50 от -10 до +50 от -10 до +70 от -25 до +70 от -25 до +80 от -40 до +70 от -50 до +70 от -55 до +70 от -60 до +70 от -40 до +80 98 от 84 до 106,7 |
|
Маркировка взрывозащиты: - для АИР-ЮЕх - для АИР-lOExd |
ОЕх ia ПС Тб X, ОЕх ia ПС Тб Ga X; 1 Ex d ПС Тб X, 1Ех d ПС Тб Gb X |
|
Средняя наработка на отказ, ч, не менее |
150000 270000 (для АИР-10ASH) |
|
Средний срок службы, лет, не менее |
15 30 (для AHP-10ASH) |
|
Примечание - * - В зависимости от исполнения. |
--
<
Лист № 12
Всего листов 13
лзак утверждения типа
наносится на переднюю панель преобразователей термотрансферным способом, а также на руководства по эксплуатации и паспорта - типографским способом.
Комплектность
Комплектность преобразователей представлена в таблице 11.
Таблица 11 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления измерительный АИР-101’ |
НКГЖ.406233.0ХХ2) |
1 шт. |
|
Комплект программного обеспечения '* |
- |
1 шт. |
|
Комплект монтажных частей ” |
- |
1 шт. |
|
Преобразователи давления измерительные АИР-10. Руководство по эксплуатации |
НКГЖ.406233.0ХХРЭ2’ |
1 экз. |
|
Преобразователь давления измерительный А14Р-10. Паспорт |
НКГЖ.406233.0XX-YYYIIC21 |
1 экз. |
|
Методика поверки |
НКГЖ.406233.052МП |
1 экз. |
|
° Модель преобразователя, комплект программного обеспечения и монтажных частей в соответствии с заказом. 21 Обозначение в соответствии с исполнением и модификацией преобразователя (YYY -только для исполнений, эксплуатирующихся на объектах АС и ОЯТЦ). | ||
Поверка
осуществляется по документу НКГЖ.406233.052МП «Преобразователи давления
измерительные АИР-10. Методика поверки», утвержденному ООО «ИЦРМ» 20.12.2018 г.
Основные средства поверки:
- манометр абсолютного давления МПАК-15 (регистрационный номер в Федеральном информационном фонде 24971-03);
манометр грузопоршневой СРВ 5000 (регистрационный номер в Федеральном информационном фонде 33079-08);
калибратор-измеритель унифицированных сигналов прецизионный ЭЛЕМЕР-ИКСУ-2012 (регистрационный номер в Федеральном информационном фонде 56318-14);
- задатчик разрежения Метран-503 Воздух (регистрационный номер в Федеральном информационном фонде 25940-03);
- калибратор давления пневматический Метран-505 Воздух (регистрационный номер в Федеральном информационном фонде 42701-09);
калибратор давления пневматический ЭЛЕМЕР-ПКД-260 (регистрационный номер в Федеральном информационном фонде 70755-18);
- калибратор давления автоматический ЭЛЕМЕР-АКД-12К, ЭЛЕМЕР-АКД-12КИ (регистрационный номер в Федеральном информационном фонде 64273-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным АИР-10
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 8.802-2012 ГСП. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСП. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - Г10 в шестой степени Па
ТУ 4212-029-13282997-09 Преобразователи давления измерительные АИР-10. Технические условия
Смотрите также
