Преобразователи давления измерительные SITRANS Р (далее преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра: избыточного и абсолютного давления, разности давлений, а также уровня нейтральных, агрессивных газообразных и жидких сред, пара в аналоговый выходной сигнал постоянного тока, напряжения, или в цифровой код (цифровую индикацию).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 2957 17 |
| Наименование | Преобразователи давления измерительные SITRANS P |
| Год регистрации | 2017 |
| Номер сертификата | 10904 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2022-01-31 |
| Получатель сертификата | фирма "HUBA Control AG" (Швейцария (CH)) компании "SIEMENS AG", Германия (DE) |
Производитель / Заявитель
фирма "HUBA Control AG" компании "SIEMENS AG"
Адрес: Industriestrasse, 17 CH-5436, Wurenlos
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка СИ, в т.ч. находящихся в эксплуатации, проводится по СТБ 8069-2017 (НТК №04-18). |
Поверители
Скачать
|
Описание типа РБ 03 04 2957 17 [2017-05-03]
rb-03-04-2957-17_2017-05-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 2957 17 [2021-02-22]
rb-03-04-2957-17_2021-02-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 2957 17 [2012-05-08]
rb-03-04-2957-17_2012-05-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 2957 17 [2018-09-20]
rb-03-04-2957-17_2018-09-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 2957 17 [2017-06-01]
rb-03-04-2957-17_2017-06-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 2957 17 [2018-09-19]
rb-03-04-2957-17_2018-09-19.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи давления измерительные SITRANS Р (далее преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра: избыточного и абсолютного давления, разности давлений, а также уровня нейтральных, агрессивных газообразных и жидких сред, пара в аналоговый выходной сигнал постоянного тока, напряжения, или в цифровой код (цифровую индикацию).
Область применения - системы автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и жилищно-коммунальном хозяйстве.
Описание
Принцип действия преобразователей основывается на преобразовании величины входного давления в электрический или цифровой сигнал.
Преобразователи давления выполнены в едином корпусе, в котором смонтирована измерительная ячейка с электронным блоком обработки сигналов и индикации показаний. Входное измеряемое давление подастся в измерительную ячейку через изолирующую диафрагму и наполняющую жидкость, вызывая смещение измерительной диафрагмы. Смещение изменяет величину сопротивления четырех пьезорезисторов измерительной диафрагмы, включенных по мостовой схеме. Изменение сопротивления, пропорциональное входному измеряемому давлению вызывает возникновение выходного напряжения моста. Данный выходной сигнал усиливается измерительным усилителем и оцифровывается в АЦП. Цифровой сигнал анализируется микроконтроллером. Затем он конвертируется в стандартный выходной сигнал тока 4-20 мА, или напряжения (0 - 5, 0 - 10) В.
Данные, относящиеся к измерительному модулю, электронике и настройкам параметров хранятся в двух модулях долговременной памяти.
Преобразователи давления SITRANS Р включают в себя следующие модификации: DS 111, Р280,Р300, Р310, Р320, Р410, Р420. Р500.
Получение информации об измеренном значении возможно в виде индикации на ЖК-дисплее. устанавливаемом по заказу, на переносном пульте дистанционного управления (коммуникаторе) или на ПК. Измерение тока можно производить, не прерывая работу преобразователя, с помощью низкоомного амперметра. // / ,
В некоторых моделях использующих интерфейс HART, WirelessHART. Profibus РА и Foundation Fieldbus (FF), отсутствует аналоговый выходной сигнал и, таким образом, погрешность соответствующего цифроаналогового преобразования исключается. Измерительные преобразователи SITRANS Р для измерений давления и уровня могут комплектоваться разделительными камерами.
Преобразователи давления измерительные SITRANS Р типа (DSIII, Р280, РЗОО, Р310, Р320, Р410, Р420, Р500) относятся к «интеллектуальным» преобразователям и имеют следующие функции:
• самодиагностика и режимы имитации измерительной ячейки и электроники;
• дистанционная перенастройка диапазонов измерения с помощью переносного пульта дистанционного управления (коммуникатора) или ПК, а также с использованием внутренних или внешних клавиш настройки;
• передача информации об измеряемом давлении на другие измерительные и управляющие системы, или на ПК (в том числе по радиоканалу);
• представление результатов измерений в любых единицах измеряемых параметров.
Внешний вид преобразователей давления измерительных представлен на фото 1, 2.

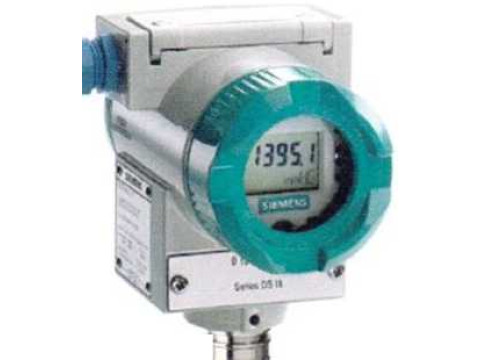

DS III
РЗОО
Р280
Фото.1 Внешний вид преобразователей давления SITRANS Р

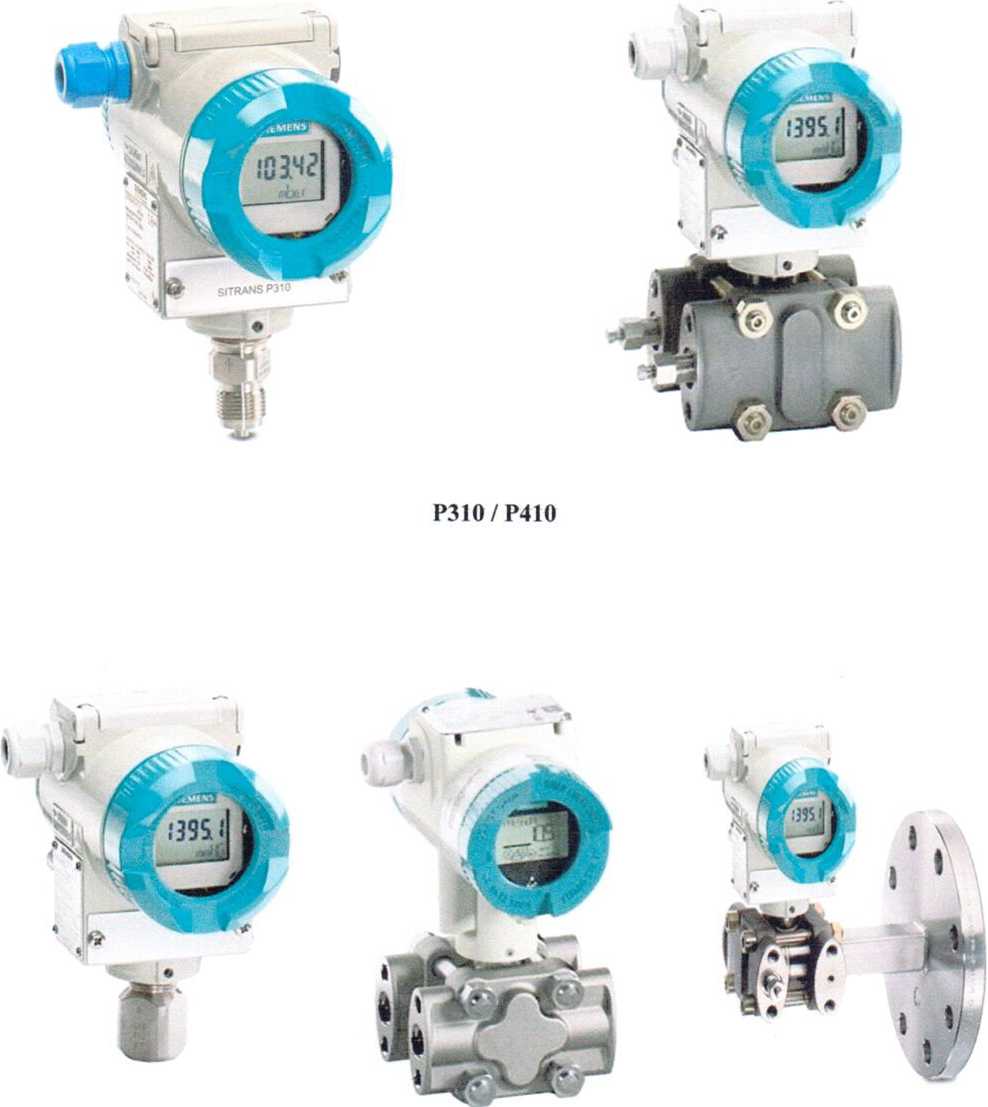

Р320 / Р420
Фото.2 Внешний вид преобразователей давления SITRANS Р
Технические и метрологические характеристики преобразователей давления измерительных представлены в таблицах 1-3.
Таблица 1
|
Наименование характеристик |
Значение характеристик преобразователей давления SITRANS Р РЗОО и SITRANS Р DS III (датчики изб. и абс. давления) | |||||
|
Исполнение преобразователей давления |
7MF8023-*** |
7MF8024-*** |
7MF8025-*** |
7MF8123-*** |
7MF8I24-*** |
7MF8125-*** |
|
7MF4033-*** |
7MF4034-*** |
7MF4035-*** |
7MF4133-*** |
7MF4I34-*** |
7MF4135-*** | |
|
7MF4233-*** |
7MF4234-*** |
7MF4235-*** |
— |
— |
— | |
|
7MF4333-*** |
7MF4334-*** |
7MF4335-*** |
— |
— |
— | |
|
Пределы измерений, бар, избыточное/абсолютное давление |
0-0,01 ... 0-400 изб. 0-0,008 ... 0-30 абс. |
0 - 0,01 ... 0 - 63 изб. 0-4.3 ... 0-3000 абс. | ||||
|
0-0,01 ... 0-700 изб. |
0 - 1 ... 0 - 6300 изб. 0-0.043 ... 0-30 абс. | |||||
|
0-0,008 ... 0-30 абс. |
— | |||||
|
0-0,008 ... 0- 100 абс. |
— | |||||
|
Пределы допускаемой основной приведенной погрешности, % |
изб, давление ± (0,0029* г + 0,071) при г < 10 ± (0,0045*г + 0,071) при 10 < г < 30 ± (0.005*г + 0.05) при 30 < г < 100 абс. давление ± 0,1 при г < 10 ± 0,2 при 10 < г <30 |
изб.давление ±0,075 абс. давление ±0,1 |
изб, давление ± (0,0029*г + 0,071) при г < 10 ±(0,0045*г +0,071) при 10 < г < 30 ± (0,005*г + 0,05) при 30 < г < 100 абс. давление ± 0.2 при г < 10 ± 0,4 при 10 < г < 30 |
изб, давление ±0,075 абс, давление 0,2 | ||
|
Выходной сигнал |
4-20 мА, HART |
Profibus РА |
Foundation Fieldbus |
4-20 мА. HART |
Profibus РА |
Foundation Fieldbus |
|
Температура окружающего воздуха, °C |
-40 - 85, -45 85 (для модели DSIII с опцией D5I) | |||||
|
Напряжение питания. В, (постоянного тока) |
10,5-45 10,5 - 30 для искробезопасного исполнения |
9-32 9-24 для искробезопасного исполнения |
10,5-45 10,5 - 30 для искробезопасного исполнения |
9 32 9-24 для искробезопасного исполнения | ||
|
Степень защиты оболочки |
IP 65 | |||||
|
Масса, кг, не более |
1 ... 13 | |||||
|
Габаритные размеры, мм (ДХШХВ), не более |
длина 200, диаметр 91 (РЗОО) | |||||
|
245x192x256 | ||||||
г - коэффициент соотношения максимального диапазона к установленному (в модификациях с перенастраиваемыми диапазонами);
7MF8***-*** - модификации преобразователей давления SITRANS Р РЗОО;
7MF4***-*** - модификации преобразователей давления SITRANS Р DS III.
Описание типа СИ РБ Преобразователи давления измерительные SITRANS Р
лист 4 листов 10
Таблица 2
|
Наименование характеристик |
Значение характеристик преобразователей давления SITRANS Р DS III (датчики разности давлений и уровня) | |||||
|
Исполнение преобразователей давления |
7MF4433-*** |
7MF4434-*** |
7MF4435-*** |
7MF4633-*** |
7MF4634-*** |
7MF4635-*** |
|
7MF4533-*** |
7MF4534-*** |
7MF4535-*** | ||||
|
Пределы измерений, бар |
0 - 0,001 ... 0 - 30 разн.давл. |
0 - 0,025 ... 0-5 уровень | ||||
|
Пределы допускаемой основной приведенной погрешности, % |
линейная х-ка ± (0.0029*г + 0,071) при г < 10 ± (0,0045*г + 0,071) при 10 < г <30 ± (0,005*г + 0,05) при 30 < г < 100 квадратичная х-ка ± (0,1 ... 0,2) при г < 10 ± (0,2 ... 0.4) при 10 < г < 30 |
линейная х-ка ±0,075 квадратичная х-ка ± (0,1 ... 0,2) при г< 10 |
±0,15 при г < 10 ± 0,3 при 10 < г < 30 ± (0,0075*г + 0,075) при 30 < г < 100 |
±0,15 | ||
|
Выходной сигнал |
4-20 мА, HART |
Profibus РА |
Foundation Fieldbus |
4-20 мА, HART |
Proflbus РА |
Foundation Fieldbus |
|
Температура окружающего воздуха, °C |
-40 85, -45 - 85 (для модели DS1II с опцией D51) | |||||
|
Напряжение питания, В, (постоянного тока) |
10,5-45 10,5 -30 для искробезопасного исполнения |
9-32 9-24 для искробезопасного исполнения |
10,5-45 10,5 - 30 для искробезопасного исполнения |
9-32 9-24 для искробезопасного исполнения | ||
|
Степень защиты оболочки |
IP 65 | |||||
|
Масса, кг, не более |
4,5 |
11 ... 13 | ||||
|
Габаритные размеры, мм (ДхШ*В), не более |
245x192x256 | |||||
Таблица 3
|
Наименование характеристик |
Значение характеристик преобразователей давления SITRANS Р | ||
|
Р280 |
1’500 | ||
|
Исполнение преобразователей давления |
7МР1120-*** |
7MF54**-*** 7MF56**-*** | |
|
Пределы измерений, бар |
изб, давление / абс. давление 0-1,6 ... 0-320 |
рази,давления/ уровень(мбар) 0- 1,25 ... 0 -6250 | |
|
Пределы допускаемой основной приведенной погрешности, % |
±0,25 |
± (0,03 . |
Линейная х-ка ± 0,03 при г < 10, ± 0,003*г при г > 10 Квадратичная х-ка . 0.06) при г < 10, ± (0,003*г ... 0,006*г) при г > 10 Уровень ± 0,03 при г < 10, ± 0,003*г при г > 10 |
|
Выходной сигнал |
Радиосигнал 2,4 ГГц Wireless HART |
4-20 мА, HARF | |
|
Температура окружающего воздуха, °C |
-40 - 80 |
-40-85 | |
|
Напряжение питания. В, (постоянного тока) |
батарея 3,6 |
10-44 10 30 искробезопасное исполнение | |
|
Степень защиты оболочки |
IP 65 /NEMA 4 |
IP 66/1Р 68/NEMA 4 | |
|
Масса, кг, не более |
1,6 |
3,3 | |
|
Габаритные размеры, мм (ДхШ*В), нс более |
270x154x246 |
139x117x157 | |
г - коэффициент соотношения максимального диапазона к установленному (в модификациях с перенастраиваемыми диапазонами).
Описание типа СИ РБ Преобразователи давления измерительные SITRANS Р
лист 5 листов 10
Таблица 4
|
Паименование характеристик |
Значение характеристик преобразователей давления SITRANS Р, 7MF | |||
|
Модификации преобразователей давления |
Р310 |
Р410 |
Р320 |
Р420 |
|
Пределы измерений: • избыточное давление, бар | ||||
|
0,01-1 0,04-4 0,16-16 0,63-63 1,6-160 4-400 7-700 |
0,01-1 0,04-4 0.16 — 16 0,63 — 63 1.6-160 |
0,0083-0,25 0,01-1 0,04-4 0,16-16 0,63 - 63 1,6 - 160 4-400 7 - 700 | ||
|
• абсолютное давление, бар |
— |
— |
0,0083-0,25 0,043- 1,3 0,166- 5 1-30 5-100 5,3-160 13,3 -400 23,3- 700 | |
|
• дифференциальное давление, мбар • уровень, мбар (создаваемый столбом жидкости) |
1 - 60 2,5 - 250 6-600 16-1600 50 - 5000 300 - 30000 |
2,5-250 6-600 16 -1600 50 - 5000 300-30000 |
1-20 1-60 2,5-250 6-600 16-1600 50-5000 300 -30000 25 -250 25-600 53 -1600 166-5000 | |
|
Пределы допускаемой основной приведенной погрешности, % • избыточное давление: • < 250 мбар • 1 ... 160 бар • 400... 700 бар | ||||
|
± 0,075 при г < 5 ± (0.005*г + 0,07) при 5 < г < 100 |
± 0,04 при г < 5 ± (0,004*г + 0,045) при 5 <г< 100 |
± 0,075 при г < 1,25 ± (0,008*r + 0,055) _________при 1,25 < г < 30_________ ± 0,065 при г < 5 ±(0,004*г +0,045) при 5 <г< 100 |
± 0,065 при г< 1,25 ±(0,008*г +0,055) при 1,25 < г < 30 ± 0,04 при г < 5 ± (0,004*г + 0,045) при 5 < г < 100 | |
|
± 0,075 при г < 3 ± (0,005*г + 0.05) при 3 < г < 100 |
— |
± 0,075 при г < 3 ±(0,005*г + 0,05) при 3 < г< 100 |
± 0,075 при г < 5 ± (0,005*г + 0,05) при 5 < г < 100 | |
|
• абсолютное давление |
— |
— |
± 0,1 при г < 10 ± 0,2 при 10 < г < 30 | |
|
• дифференциальное давление • <20 мбар • 20 ...60 мбар • 250 мбар ... 30 бар |
± 0,075 при г < 5 ± (0,005*г + 0,07) при 5 < г < 60 |
± 0,004 при г < 5 ± (0,004*г + 0,045) при 5 < г < 100 |
± 0,075 при г < 5 ± (0,005*г + 0,05) при 5 < г < 20 | |
|
± 0,075 при г < 5 ± (0,005*г + 0,05) при 5 < г < 60 | ||||
|
± 0,075 при г< 5 ± (0.005*1+0,07) при 5 < г < 100 |
± 0.065 при г < 5 ± (0.005 *г + 0.045) при 5 < г < 100 |
± 0,04 при г < 5 ±(0,004*г +0,045) при 5 < г < 100 | ||
|
• уровень (создаваемый столбом жидкости) |
— |
— |
± 0.065 при г < 5 ± (0,004*г + 0.045) при 5 < г < 10 |
± 0,04 при г < 5 ± (0,004 *г+ 0.045) при 5 < г< 10 |
Описание типа СИ РБ Преобразователи давления измерительные S1TRANS Р
лист 6 листов 10
Продолжение Таблицы 4
|
Пределы допускаемой дополнительной приведенной погрешности от воздействия изменений температуры окружающего воздуха в диапазоне температур от +21 до +25 °C, % (от диапазона измерений на каждые 28 °C) • избыточное давление | |||||
|
± (0,15*г + 0,25) |
± (0,025*r +0,125) ± (0,05*r + 0,1) с ВПИ < 1 бар |
± (0,16*г + 0,1) с (ВПИ < 250) мбар ± (0,05*г + 0,1) с (0,25 < ВПИ < 1) бар ± (0,025*г + 0,125) с (4 < ВПИ <400) бар ± (0.08*г + 0,16) с (BI IИ - 700) бар | |||
|
• абсолютное давление |
... |
— |
± (0,08*г + 0,16) ± (0,15*г + 0,1) с (ВПИ - 0,25) бар | ||
|
• дифференциальное давление |
± (0,15*г + 0,25) |
±(0,025*г +0,125) |
± (0,15*г + 0,1) с (ВПИ <20) мбар ± (0,075 * г + 0,1) с (20 < ВПИ < 60) мбар | ||
|
±(О,О25*г+0,125) с (0.06 < ВПИ < 30) бар |
± (0,025*г +0,625) с (ВПИ-0,25; 5) бар ±(0,0125*1+0,625) с (ВПИ-0,6; 1,6; 30) бар | ||||
|
• уровень, (создаваемый столбом жидкости) |
— |
±(0,025*г + 0,125) |
± (0,025*г + 0,625) с (ВПИ - 0,25; 5) бар ±(0,0125*1+0,625) с (ВПИ-0,6; 1.6) бар | ||
|
Выходной сигнал |
4-20 мА, HART |
4-20 мА, HART, Profibus РА, Foundation Fieldbus |
4-20 мА, HART |
Profibus РА |
Foundation Fieldbu |
|
Температура окружающего воздуха, °C |
от минус 40 до плюс 85 | ||||
|
Напряжение питания. В, (постоянного тока) |
10,5-45 10,5 - 30 для искробезопасного исполнения |
9-32 9-24 для искробезопасного исполнения |
10,5-45 10,5 - 30 для искробезопасного исполнения | ||
|
Степень защиты оболочки |
IP 66, IP 68 |
1Р65, IP 66, IP 68 | |||
|
Масса, кг, не более |
4,5 |
13,5 |
20 | ||
|
Габаритные размеры, мм (ДХ111ХВ), не более|)2) |
146x104x190, 146x104x224, 146x104x172 | ||||
|
Средний срок службы, лет |
15 | ||||
|
Средняя наработка на отказ, ч |
200000 | ||||
г — коэффициент соотношения максимального диапазона к установленному (в модификациях с перенастраиваемыми диапазонами).
- в зависимости от исполнения конкретные значения приведены в эксплуатационной документации на преобразователь
2> - без учета разделительных мембран, фланцевой части, монтажных кронштейнов и т.д.
Описание типа СИ РБ Преобразователи давления измерительные SITRANS Р
лист 7 листов IО
Программное обеспечение
Программное обеспечение (ПО) состоит из встроенного и внешнего ПО.
Внешнее, метрологически незначимое ПО Simatic PDM может использоваться для настройки и контроля различных параметров, в том числе возможного получения результатов измерений в процессе эксплуатации, формирования протоколов, передачи диагностических данных и показаний через HART.
Встроенное, метрологически значимое, ПО используется для установки и настройки рабочих параметров измерений, передачи результатов измерений, самодиагностики преобразователей; записи и хранения измеренных данных. При настройке и калибровке на заводе-изготовителе устанавливается встроенное ПО. которое защищено от несанкционированного доступа.
Идентификационные данные встроенной части ГК) приведены в таблице 5.
Таблица 5 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SITRANS Р Р 310, Р320. Р410, Р420 |
|
Номер версии (идентификационный номер) ПО |
V. 1.00.08 и выше |
|
Цифровой идентификатор ПО (контрольная сумма) |
11е отображается |
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию. Вследствие этого ПО не оказывает влияния па метрологические характеристики преобразователя
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию преобразователей давления измерительные SITRANS Р типографским способом.
Комплектность
|
Наименование устройства |
Обозначение |
Кол-во штук |
Примечание |
|
Преобразователь давления измерительный Эксплуатационная документация |
SITRANS Р DS III, SITRANS Р Р280. SITRANS Р РЗОО, SIT RANS Р Р500, SITRANS Р Р310. SITRANS Р Р410. SITRANS Р Р320. SITRANS Р Р420 |
1 1 |
В соответствии с заказом |
Нормативные документы
Техническая документация фирмы «SIEMENS AG», (Германия).
СТБ 8069-2017 Система обеспечения единства измерений Республики Беларусь.
Преобразователи давления измерительные. Методика поверки
Заключение
Тип Преобразователи давлении измерительные SITRANS Р соответствуют технической документации фирмы «SIEMENS AG», г. Карлсруэ, Германия.
Преобразователи давления измерительные SITRANS Р соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».
Межповерочный интервал - не более 24 .месяцев.
Межповсрочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.
Республиканское унитарное предприятия «Гродненский центр стандартизации, метрологии и сертификации»
230003. Республика Беларусь, г. Гродно, пр. Космонавтов. 56
факс (0152) 64 31 41. тел. (0152) 64 31 29. эл. почта csms@csiTis.grodno.by,
аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
Смотрите также
