Номер в ГРСИ РФ:	РБ 03 04 1590 18
Раздел:	Средства измерений давления [4]
Производитель / заявитель:	"JUMO GmbH & Co.KG", Германия

Скачать

	Описание типа РБ 03 04 1590 18 [2016-04-04] rb-03-04-1590-18_2016-04-04.pdf	Скачать
	Описание типа РБ 03 04 1590 18 [2018-09-19] rb-03-04-1590-18_2018-09-19.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Преобразователи давления измерительные JUMO серий 40, MIDAS, dTRANS, DELOS, CANtrans p (далее - преобразователи), в зависимости от модели, предназначены для непрерывного преобразования значения измеряемого давления (избыточного, абсолютного, гидростатического или дифференциального) в аналоговый выходной сигнал силы или напряжения постоянного тока или цифровой сигнал.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 04 1590 18
Наименование	Преобразователи давления измерительные JUMO серий 40, MIDAS, dTRANS, DELOS, CANtrans p
Год регистрации	2018
Номер сертификата	11643
Дата регистрации	2018-03-29
Срок действия	2023-03-29
Получатель сертификата	фирма "JUMO GmbH & Co.KG", Германия (DE)

Производитель / Заявитель

фирма "JUMO GmbH & Co.KG"

Адрес: Moltkestrasse 13-31, 36039 Fulda, Deutschland

Контакты: +49 661 6003-0, +49 661 6003-500 / mail@jumo.net

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по СТБ 8069-2017.

Поверители

Скачать

	Описание типа РБ 03 04 1590 18 [2016-04-04] rb-03-04-1590-18_2016-04-04.pdf	Скачать
	Описание типа РБ 03 04 1590 18 [2018-09-19] rb-03-04-1590-18_2018-09-19.pdf	Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - предприятия химической, нефтехимической и других отраслей промышленности.

Описание

Принцип действия преобразователей пьезорезистивный, тензометрический или ёмкостный, в зависимости от модели.

В пьезорезистивных (тензометрических) преобразователях в качестве чувствительного элемента применяется мембрана, на которую нанесены пьезорезистивные элементы из монокристаллического кремния (тонкоплёночные тензорезисторы), соединённые по мостовой схеме. В ёмкостных преобразователях в качестве чувствительного элемента применяется ёмкостная ячейка.

Измеряемое давление подводится через штуцер в рабочую полость преобразователя. Под воздействием этого давления происходит деформация мембраны, приводящая к изменению сопротивлений пьезорезисторов (тензорезисторов) и разбалансу моста (или электрической ёмкости между обкладками конденсатора и измерительной мембраны). Выходной электрический сигнал напряжения разбаланса моста (или изменения электрической ёмкости), пропорциональный измеряемому давлению, поступает в электронный блок преобразования для усиления, обеспечения температурной компенсации и преобразования в нормированный аналоговый выходной сигнал силы или напряжения постоянного тока или цифровой выходной сигнал по протоколу CANopen. Преобразователи с аналоговым выходным токовым сигналом могут иметь связь по протоколу HART®.

В зависимости от назначения, преобразователи выпускают следующих моделей: MIDAS (401001), MIDAS С08 (401002), MIDAS SI (401006), MIDAS S05 (401010), MIDAS S06 (401011), MIDAS DP10 (401050), 402005, dTRANS p31 (402050),

dTRANS p32 (402051), CANtrans p Keramik (402055), CANtrans p (402056),

dTRANS p20 DELTA (403022), dTRANS p20 DELTA Ex d (403023), dTRANS p20 (403025), dTRANS p20 Ex d (403026), 404304, dTRANS p30 (404366),

dTRANS p02 DELTA (404382), dTRANS p02 (404385), dTRANS p02 KERAMIK (404387), dTRANS p33 (404753), DELOS SI (405052).

Программное обеспечение (ПО) преобразователей состоит из встроенного и внешнего (прикладного) ПО.

Встроенное ПО является метрологически значимым и устанавливается в преобразователь на стадии производства. Доступа к цифровому идентификатору встроенного ПО нет. Прикладное ПО (SETUP-программа) для преобразователей с протоколом HART® устанавливается на персональный компьютер (ПК). Влияние ПО учтено при нормировании метрологических характеристик.

Преобразователем с протоколом HART® можно управлять с помощью переносного пульта управления (НАРТ®-коммуникатора) или ПК через НАРТ®-модем, используя прикладное ПО. Связь по HART® позволяет осуществить визуализацию измеренного значения давления, перенастройку диапазонов измерений и диагностику преобразователей.

В зависимости от исполнения, преобразователи могут иметь встроенный жидкокристаллический дисплей для отображения измеренного значения давления.

Преобразователи могут изготавливаться взрывозащищённых исполнений.

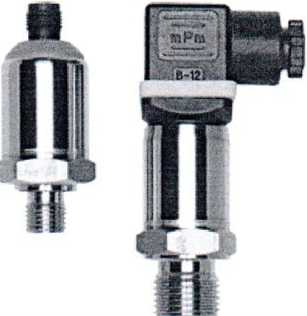

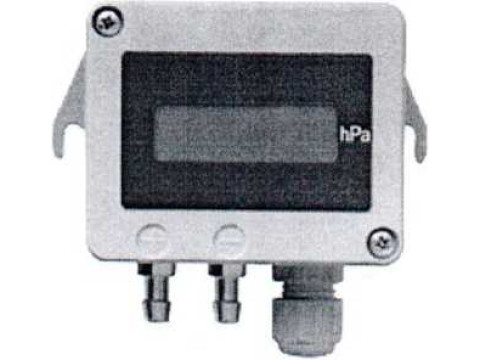

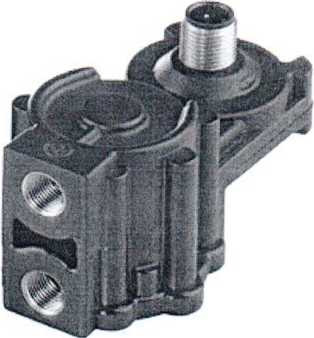

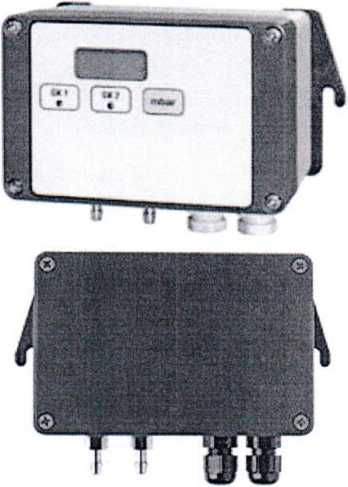

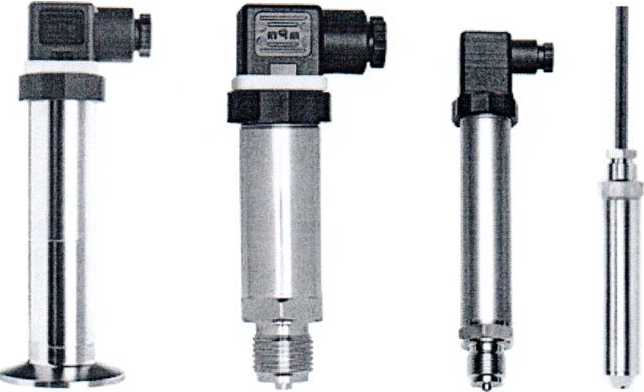

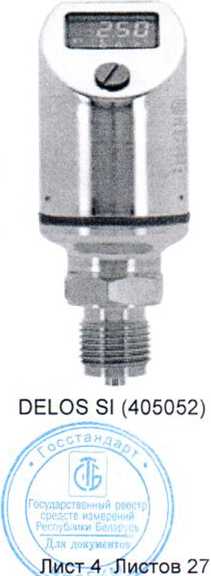

Внешний вид преобразователей представлен на рисунках 1,2.

Знак поверки наносится на боковую или лицевую поверхность преобразователя.

MIDAS (401001)

MIDAS C08 (401002)

MIDAS SI (401006)

MIDAS S05 (401010)

MIDAS DP10 (401050)

MIDAS S06 (401011)

dTRANS p31 (402050) dTRANS p32 (402051), dTRANS p33 (404753) dTRANS p30 (404366)

402005

Рисунок 1 - Внешний вид преобразователей

CANtrans p Keramik (402055), CANtrans p (402056) dTRANS p20 DELTA Ex d (403023)

dTRANS p20 DELTA (403022)

404304

dTRANS p20 (403025)

dTRANS p20 Ex d (403026)

dTRANS p02 (404385)

Рисунок 2 - Внешний вид преобразователей

dTRANS p02 DELTA

(404382)

dTRANS p02 KERAMIK

(404387)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики преобразователей приведены в таблицах 1 - 26.

Таблица 1 - Модель MIDAS (401001)

Характеристика

Диапазон измерений избыточного давления, МПа*

Пределы допускаемой основной приведённой погрешности, % от диапазона измерений__

силы постоянного тока, мА

Выходной сигнал

напряжения постоянного тока, В

Диапазон температуры окружающей среды рабочих условий, °C____

Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающей среды от 20 °C, % от диапазона измерений /1 °C________

Диапазон напряжения питания постоянного тока, В (номинальное напряжение питания, В)_____

Пределы допускаемой дополнительной приведённой погрешности при изменении напряжения питания от номинального значения, % от диапазона измерений /1 В Степень защиты оболочки по

Значение

от 0 до 0,16 от 0 до 0,25 от 0 до 0,4 от 0 до 0,6

от 0 до 1

от 0 до 1,6

__от 0 до 2,5

от 0 до 4 от 0 до 6

___0 до 10 от -0,1 до +0,06 от -0,1 до +0,15 от -0,1 до +0,3 от -0,1 до +0,5 от -0,1 до +0,9 от -0,1 до +1,5 от -0,1 до +2,4

±0,5

______от 4 до 20______ от 0,5 до 4,5** от 0 до 10______

от 1 до 5_______

от 1 до 6

от минус 20 до плюс 85

±0,08

от 4,5 до 5,5 (5) - для выходного сигнала 0,5-4,5 В от 11,5 до 30 (24) - для выходного сигнала 0-10 В от 10 до 30 (24) - для остальных выходных сигналов

±0,02

IP65, IP67 (в зависимости от применяемого разъёма)

ГОСТ 14254-2015 (IEC 60529.2013)

* В соответствии со спецификацией фирмы-изготовителя, возможны другие диапазоны измерений по заказу.

* * Логометрический выходной сигнал, значение указано при номинальном напряжении питания 5 В Значение выходного сигнала (при определённом давлении) при другом напряжении питания рассчитывается по формуле:

Овых СВЬ|Х ном + [ 1“1ВЫХ ном'(Опит — 5 В) / 5 В ],

где ивых - значение выходного сигнала, В;

вых.ном - значение выходного сигнала, В, при номинальном напряжении питания 5 В; пит - значения напряжения питания в пределах рабочего диапазона.

Таблица 2 - Модель MIDAS С08J401002)

Характеристика		Значение
Диапазон измерений избыточного давления, МПа*		от 0 до 0,16
		от 0 до 0,25
		от 0 до 0,4
		от 0 до 0,6
		от 0 до 1
		от 0 до 1,6
		от 0 до 2,5
		от 0 до 4
		от 0 до 6
		от -0,1 до +0,06
		от -0,1 до +0,15
		от -0,1 до +0,3
		от -0,1 до +0,5
		от -0,1 до +0,9
		от -0,1 до +1,5
		от -0,1 до +2,4
Пределы допускаемой приведённой погрешности (в диапазоне температуры окружающей среды рабочих условий)		указаны в таблице 3
Выходной сигнал	силы постоянного тока, мА	от 4 до 20
	напряжения постоянного тока, В	от 0,5 до 4,5**
		от 0 до 10
		от 1 до 5
		от 1 до 6
Диапазон температуры окружающей среды рабочих условий, °C		от минус 20 до плюс 100
Диапазон напряжения питания постоянного тока, В (номинальное напряжение питания, В)		от 3 до 5,25 (5) - для выходного сигнала 0,5-4,5 В от 11,5 до 30 (24) - для выходного сигнала 0-10 В от 8 до 30 (24) - для остальных выходных сигналов
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)		IP65, IP67 (в зависимости от применяемого разъёма)

* В соответствии со спецификацией фирмы-изготовителя, возможны другие диапазоны измерений по заказу.

** Логометрический выходной сигнал, значение указано при номинальном напряжении питания 5 В. Значение выходного сигнала (при определённом давлении) при другом напряжении питания рассчитывается по формуле:

О ВЫХ — Uвых НОМ + [ UBb|x ном’(1-1пит _ 5 В) / 5 В ],

где иВЬ1х - значение выходного сигнала, В;

иВЫх.ном - значение выходного сигнала, В, при номинальном напряжении питания 5 В;

Цпит - значения напряжения питания в пределах рабочего диапазона.

Таблица 3 - Пределы допускаемой приведённой погрешности в диапазоне температуры

окружающей среды модели MIDAS С08 (401002)

Диапазон измерений избыточного давления, МПа	Пределы допускаемой приведённой погрешности, % от диапазона измерений, при температуре окружающей среды рабочих условий
Диапазон измерений избыточного давления, МПа	+20 °C	от-10 °C до +85 °C	от -20 °C до-10 °C, от +85 °C до+100 °C
от 0 до 0,16	±0,5	±0,65	±1,0
от 0 до 0,25	±0,5	±0,65	±1,0
от 0 до 0,4	±0,35	±0,5	±1,0
от 0 до 0,6	±0,35	±0,5	±1,0
от 0 до 1	±0,35	±0,5	±1,0
от 0 до 1,6	±0,35	±0,5	±1,0
от 0 до 2,5	±0,35	±0,5	±1,0
от 0 до 4	±0,35	±0,5	±1,0
от 0 до 6	±0,35	±0,5	±1,0
от -0,1 до +0,06	±0,5	±0,65	±1,0
от -0,1 до +0,15	±0,5	±0,65	±1,0
от -0,1 до +0,3	±0,35	±0,5	±1,0
от -0,1 до +0,5	±0,35	±0,5	±1,0
от -0,1 до +0,9	±0,35	±0,5	±1,0
от -0,1 до +1,5	±0,35	±0,5	±1,0
от -0,1 до +2,4	±0,35	±0,5	±1,0

Таблица 4 - Модель MIDAS SI (401006)

Характеристика		Значение
Диапазон измерений избыточного давления, МПа*		от 0 до 0,025
		от 0 до 0,04
		от 0 до 0,06
		от 0 до 0,1
		от 0 до 0,16
		от -0,1 до 0
		от -0,1 до +0,06
Диапазон измерений абсолютного давления, МПа*		от 0 до 0,06
		от 0 до 0,1
		от 0 до 0,16
		от 0 до 0,25
		от 0 до 0,4
		от 0 до 0,6
		от 0 до 1
		от 0 до 1,6
		от 0 до 2,5
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений		±0,5
Выходной сигнал	силы постоянного тока, мА	от 4 до 20
	напряжения постоянного тока, В	от 0,5 до 4,5**
		от 0 до 10
		от 1 до 5
		от 1 до 6
Диапазон температуры окружающей среды рабочих условий, °C		от минус 20 до плюс 85
Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающей среды от 20 °C, % от диапазона измерений /1 °C		±0,08
Диапазон напряжения питания постоянного тока, В (номинальное напряжение питания, В)		от 4,5 до 5,5 (5) - для выходного сигнала 0,5-4,5 В от 11,5 до 30 (24) - для выходного сигнала 0-10 В от 10 до 30 (24) - для остальных выходных сигналов
Пределы допускаемой дополнительной приведённой погрешности при изменении напряжения питания от номинального значения, % от диапазона измерений /1 В		±0,02
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)		IP65, IP67 (в зависимости от применяемого разъёма)

* В соответствии со спецификацией фирмы-изготовителя, возможны другие диапазоны измерений по заказу.

СвыХ - UbMX.HOM + [ UBb,x H0M (UnHT — 5 В) / 5 В ],

где иВых - значение выходного сигнала, В;

иВых ном - значение выходного сигнала, В, при номинальном напряжении питания 5 В;

ипет - значения напряжения питания в пределах рабочего диапазона.

Таблица 5 - Модель MIDAS S05 (401010)

Характеристика		Значение
Диапазон измерений избыточного давления, МПа*		от 0 до 0,1
		от 0 до 0,16
		от 0 до 0,25
		от 0 до 0,4
		от 0 до 0,6
		от 0 до 1
		от 0 до 1,6
		от 0 до 2,5
		от 0 до 4
		от 0 до 6
		0 до 10
		от -0,06 до +0,06
		от -0,1 до 0
		от -0,1 до +0,06
		от -0,1 до +0,1
		от -0,1 до +0,15
		от -0,1 до +0,3
		от -0,1 до +0,5
		от -0,1 до +0,9
		от -0,1 до +1,5
		от -0,1 до +2,4
Диапазон измерений абсолютного давления, МПа*		от 0 до 0,1
		от 0 до 0,16
		от 0 до 0,25
		от 0 до 0,4
		от 0 до 0,6
		от 0 до 1
		от 0 до 1,6
		от 0 до 2,5
		от 0 до 4
Пределы допускаемой приведённой погрешности (в диапазоне температуры окружающей среды рабочих условий)		указаны в таблице 6
Выходной сигнал	силы постоянного тока, мА	от 4 до 20
	напряжения постоянного тока, В	от 0,5 до 4,5**
		от 0 до 10
		от 1 до 5
		от 1 до 6
Диапазон температуры окружающей среды рабочих условий, °C		от минус 20 до плюс 100
Диапазон напряжения питания постоянного тока. В (номинальное напряжение питания, В)		от 3 до 5,25 (5) - для выходного сигнала 0,5-4,5 В от 11,5 до 30 (24) - для выходного сигнала 0-10 В от 8 до 30 (24) - для остальных выходных сигналов
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)		IP65, IP66, IP67 (в зависимости от применяемого разъёма)

* В соответствии со спецификацией фирмы-изготовителя, возможны другие диапазоны измерений по заказу.

UBbIX “ UBb|x.HOM + [ ^вых.ном'^пит 5 В) / 5 В ],

где 1)вых - значение выходного сигнала, В;

(Государственный реосцч ||

иВых.ном - значение выходного сигнала, В, при номинальном напряжении питания 5 В;

ипит - значения напряжения питания в пределах рабочего диапазона.______________

Таблица 6 - Пределы допускаемой приведённой погрешности в диапазоне температуры

окружающей среды модели MIDAS S05 (401010)

Диапазон измерений избыточного давления, МПа	Пределы допускаемой приведённой погрешности, % от диапазона измерений, при температуре окружающей среды рабочих условий
Диапазон измерений избыточного давления, МПа	+20 °C	от -20 °C до+100 °C
от 0 до 0,1*	±0,6	±1,5
от 0 до 0,16*	+0,5	±1,4
от 0 до 0,25*	±0,5	±1,3
от 0 до 0,4*	±0,5	±1,2
от 0 до 0,6*	±0,5	±1,2
от 0 до 1 *	±0,5	±1,0
от 0 до 1,6*	±0,5	±1,0
от 0 до 2,5*	±0,5	±1,0
от 0 до 4*	±0,5	±1,0
от 0 до 6	±0,5	±1,0
0 до 10	±0,5	±1,0
от -0,06 до +0,06	±0,6	±1,5
от -0,1 до 0	±0,6	±1,5
от -0,1 до +0,06	±0,6	±1,5
от -0,1 до +0,1	±0,6	±1,5
от -0,1 до +0,15	±0,6	±1,4
от -0,1 до +0,3	±0,5	±1,3
от -0,1 до +0,5	±0,5	±1,3
от -0,1 до +0,9	±0,5	±1,2
от -0,1 до +1,5	±0,5	±1,0
от -0,1 до +2,4	±0,5	±1,0
* также и абсолютного давления.

Таблица 7 - Модель MIDAS S06 (401011)

Характеристика		Значение
Диапазон измерений избыточного давления, кПа*		от 0 до 10
		от 0 до 16
		от 0 до 25
		от 0 до 40
		от 0 до 60
		от -10 до +10
		от -40 до +40
Пределы допускаемой приведённой погрешности (в диапазоне температуры окружающей среды рабочих условий)		указаны в таблице 8
Выходной сигнал*	силы постоянного тока, мА	от 4 до 20
	напряжения постоянного тока, В	от 0,5 до 4,5**
		от 0 до 10
		от 1 до 5
		от 1 до 6
Диапазон температуры окружающей среды рабочих условий, °C		от минус 20 до плюс 80 / / от минус 20 до плюс 100 (см. таблицу 8)
Диапазон напряжения питания постоянного тока, В (номинальное напряжение питания, В)		от 3 до 5,25 (5) - для выходного сигнала 0,5-4,5 В от 11,5 до 30 (24) - для выходного сигнала 0-10 В от 8 до 30 (24) - для остальных выходных сигналов
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)		IP65, IP66, IP67 (в зависимости от применяемого разъёма)

* В соответствии со спецификацией фирмы-изготовителя, возможны другие диапазоны измерений и выходные сигналы по заказу.

l“UblX — UBb,x НОМ + [ ^вых HOM'(UnHT — 5 В) / 5 В ],

где ивых-значение выходного сигнала, В;

иВыхном - значение выходного сигнала, В, при номинальном напряжении питания 5 В;

Цпит - значения напряжения питания в пределах рабочего диапазона.

Таблица 8 - Пределы допускаемой приведённой погрешности в диапазоне температуры

окружающей среды модели MIDAS S06 (401011)

Диапазон измерений избыточного давления, кПа	Пределы допускаемой приведённой погрешности, % от диапазона измерений, при температуре окружающей среды рабочих условий
Диапазон измерений избыточного давления, кПа	+20 °C	от -20 °C до +80 °C
от 0 до 10	±1,2	±2,0
от 0 до 16	±0,8	±1,9
от 0 до 25	±0,8	±1,8
от 0 до 40	±0,7	±1,7*
от 0 до 60	±0,7	±1,6*
от -10 до +10	±1,0	±2,0
от -40 до +40	±0,7	±1,7*

* В диапазоне температуры окружающей среды рабочих условий от -20 °C до +100 °C.

Таблица 9 - Модель MIDAS DP10 (401050)

Диапазоны измерений дифференциального и избыточного давления, МПа*		от 0 до 0,04
		от 0 до 0,06
		от 0 до 0,1
		от 0 до 0,16
		от 0 до 0,25
		от 0 до 0,4
		от 0 до 0,6
		от 0 до 1
		от 0 до 1,6
Пределы допускаемой приведённой погрешности (в диапазоне температуры окружающей среды рабочих условий)		указаны в таблице 10
Выходной сигнал	силы постоянного тока, мА	от 4 до 20
	напряжения постоянного тока, В	от 0,5 до 4,5**
		от 0 до 10
Диапазон температуры окружающей среды рабочих условий, °C		от минус 15 до плюс 80
Диапазон напряжения питания постоянного тока, В (номинальное напряжение питания, В)		от 10 до 30 (24) - для выходного сигнала 4-20 мА от 4,5 до 5,5 (5) - для выходного сигнала 0,5-4,5 В от 11,5 до 30 (24) - для выходного сигнала 0-10 В
Пределы допускаемой дополнительной приведённой погрешности при изменении напряжения питания от номинального значения, % от диапазона измерений /1 В		±0,02 (для выходного сигнала 4-20 мА)
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)		IP67
* В соответствии со спецификацией фирмы-изготовителя, возможны другие диапазоны измерений и выходные сигналы по заказу. * * Логометрический выходной сигнал, значение указано при номинальном напряжении питания 5 В. Значение выходного сигнала (при определённом давлении) при другом напряжении питания рассчитывается по формуле: Овых - Овых.ном + [ UBb\|x.HOM'(UnHT — 5 В) / 5 В ], где ивых-значение выходного сигнала, В; иВыхном - значение выходного сигнала, В, при номинальном напряжении питания 5 В; 11пит - значения напряжения питания в пределах рабочего диапазона.

Таблица 10 - Пределы допускаемой приведённой погрешности в диапазоне температуры

окружающей среды модели MIDAS DP1(	) (401050)
Диапазон измерений дифференциального и избыточного давления, МПа	Пределы допускаемой приведённой погрешности, % от диапазона измерений, при температуре окружающей среды рабочих условий от -15 °C до +80 °C
от 0 до 0,04	±2,5
от 0 до 0,06	±2,5
от 0 до 0,1	±2,3
от 0 до 0,16	±2,0
от 0 до 0,25	±2,0
от 0 до 0,4	±1,8
от 0 до 0,6	±1,8
от 0 до 1	±1,5
от 0 до 1,6	±1,5

Таблица 11 - Модель 402005 (многодиапазонный преобразователь)

Характеристика		Значение
Диапазоны измерений избыточного и дифференциального давления, гПа		от 0 до 2,5 от 0 до 5 от 0 до 7,5 от 0 до 10 (переключаемые диапазоны, код заказа 402005/000-441-)
		от 0 до 25 от 0 до 50 от 0 до 75 от 0 до 100 (переключаемые диапазоны, код заказа 402005/000-442-)
Пределы допускаемой приведённой погрешности, % от диапазона измерений (в диапазоне температуры окружающей среды рабочих условий)		±2,0
Выходной сигнал	силы постоянного тока, мА	от 0 до 20
		от 4 до 20
	напряжения постоянного тока, В	от 0 до 10
Диапазон температуры окружающей среды рабочих условий, °C		от 10 до 80
Диапазон напряжения питания, В		от 14 до 38 (постоянного тока) от 12 до 31 (переменного тока)
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)		IP54

Характеристика		Значение
Диапазон измерений избыточного давления, МПа*		от 6 до 0,1
		от 0 до 0,16
		от 0 до 0,25
		от 0 до 0,4
		от 0 до 0,6
		от 0 до 1
		от 0 до 1,6
		от 0 до 2,5
		от 0 до 4
		от 0 до 6
		от -0,1 до 0
		от -0,1 до +0,06
		от -0,1 до +0,15
		от -0,1 до +0,3
		от -0,1 до +0,5
		от -0,1 до +0,9
		от -0,1 до +1,5
		от -0,1 до +2,4
Диапазон измерений абсолютного давления, МПа*		от 0 до 0,1
		от 0 до 0,16
		от 0 до 0,25
		от 0 до 0,4
		от 0 до 0,6
		от 0 до 1
		от 0 до 1,6
		от 0 до 2,5
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений		±0,5
Выходной сигнал	силы постоянного тока, мА	от 0 до 20
	силы постоянного тока, мА	от 4 до 20 (2- или 3-проводная схема)
	напряжения постоянного тока, В	от 0,5 до 4,5**
		от 0 до 10
		от 1 до 5
		от 1 до 6
Диапазон температуры окружающей среды рабочих условий, °C		от 0 до 100
Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающей среды от 20 °C, % от диапазона измерений /1 °C		±0,08
Диапазон напряжения питания постоянного тока, В (номинальное напряжение питания, В)		от 4,5 до 5,5 (5) - для выходного сигнала 0,5-4,5 В от 11,5 до 30 (24) - для выходных сигналов 0-10 В, 0-20 мА, 4-20 мА по 3-проводной схеме от 10 до 30 (24) - для остальных выходных сигналов
Пределы допускаемой дополнительной приведённой погрешности при изменении напряжения питания от номинального значения, % от диапазона измерений /1 В		±0,02
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)		IP65, IP67 (в зависимости от применяемого разъёма)
* В соответствии со спецификацией фирмы-изготовителя, возможны другие диапазоны измерений по заказу. * * Логометрический выходной сигнал, значение указано при номинальном напряжении питания 5 В. Значение выходного сигнала (при определённом давлении) при другом напряжении питания рассчитывается по формуле: Овых = Оаыхном + [ Uabix.HOM’(UnnT — 5 В) / 5 В ], где иВЬ1х - значение выходного сигнала, В; иВыхном - значение выходного сигнала, В, при номинальном напряжении питания 5 В; иПит - значения напряжения питания в пределах рабочего диапазона.

Таблица 13 - Модель dTRANS р32 (402051		)
Характеристика		Значение
Диапазон измерений избыточного давления, кПа*		от 0 до 4
		от 0 до 6
		от 0 до 10
		от 0 до 16
		от 0 до 25
		от 0 до 40
		от 0 до 60
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений		±0,5
Выходной сигнал	силы постоянного тока, мА	от 0 до 20
		от 4 до 20 (2- или 3-проводная схема)
	напряжения постоянного тока, В	от 0,5 до 4,5**
		от 0 до 10
		от 1 до 5
		от 1 до 6
Диапазон температуры окружающей среды рабочих условий, °C		от 0 до 100
Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающей среды от 20 °C, % от диапазона измерений /1 °C		±0,09
Диапазон напряжения питания постоянного тока, В (номинальное напряжение питания, В)		от 4,5 до 5,5 (5) - для выходного сигнала 0,5-4,5 В от 11,5 до 30 (24) - для выходных сигналов 0-10 В, 0-20 мА, 4-20 мА по 3-проводной схеме от 10 до 30 (24) - для остальных выходных сигналов
Пределы допускаемой дополнительной приведённой погрешности при изменении напряжения питания от номинального значения, % от диапазона измерений /1 В		±0,02
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)		IP65, IP67 (в зависимости от применяемого разъёма)
* В соответствии со спецификацией фирмы-изготовителя, возможны другие диапазоны измерений по заказу. * * Логометрический выходной сигнал, значение указано при номинальном напряжении питания 5 В. Значение выходного сигнала (при определённом давлении) при другом напряжении питания рассчитывается по формуле: В ВЫХ — В8ЫХ.Н0М + [ ВаыХ.НОМ'(Впит “5 В)/5 В], где UBbix - значение выходного сигнала, В; Ввыхном - значение выходного сигнала, В, при номинальном напряжении питания 5 В: ипИт- значения напряжения питания в пределах рабочего диапазона.

Таблица 14- Модель CANtrans р Kerami к (4 О2055)

Характеристика	Значение
Диапазон измерений избыточного давления, МПа*	от 0 до 0,16
	от 0 до 0,25
	от 0 до 0,4
	от 0 до 0,6
	от 0 до 1
	от 0 до 1,6
	от 0 до 2,5
	от 0 до 4
	от 0 до 6
	б до 10
	от -0,1 до +0,06
	от -0,1 до +0,15
	от -0,1 до +0,3
	от -0,1 до +0,5
	от -0,1 до +0,9
	от -0,1 до +1,5
	от -0,1 до +2,4
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений	±0,5
Выходной сигнал	цифровой протокол CANopen
Диапазон температуры окружающей среды рабочих условий, °C	от минус 20 до плюс 85
Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающей среды от 20 °C, % от диапазона измерений /1 °C	±0,08
Диапазон напряжения питания постоянного тока, В (номинальное напряжение питания, В)	от 10 до 30 (24)
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)	IP67
* В соответствии со спецификацией фирмы-изготовителя, возможны другие диапазоны измерений по заказу.

Характеристика	Значение
Диапазон измерений избыточного давления, МПа*	от 0 до 0,025
	от 0 до 0,04
	от 0 до 0,06
	от 0 до 0,1
	от 0 до 0,16
	от 0 до 0,25
	от 0 до 0,4
	от 0 до 0,6
	от 0 до 1
	от 0 до 1,6
	от 0 до 2,5
	от 0 до 4
	от 0 до 6
	0 до 10
	от 0 до 16
	от 0 до 25
	от 0 до 40
	от 0 до 60
	от -0,1 до 0
	от -0,1 до +0,06
	от -0,1 до +0,15
	от -0,1 до +0,3
	от -0,1 до +0,5
	от -0,1 до +0,9
	от -0,1 до +1,5
	от -0,1 до +2,4
Диапазон измерений абсолютного давления, МПа*	от 0 до 0,06
	от 0 до 0,1
	от 0 до 0,16
	от 0 до 0,25
	от 0 до 0,4
	от 0 до 0,6
	от 0 до 1
	от 0 до 1,6
	от 0 до 2,5
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений	±0,5
Выходной сигнал	цифровой протокол CANopen
Диапазон температуры окружающей среды рабочих условий, °C	от 0 до 100
Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающей среды от 20 °C, % от диапазона измерений /1 °C	±0,09 (для диапазонов 0,025; 0,04 МПа) ±0,08 (для остальных диапазонов)
Диапазон напряжения питания постоянного тока, В (номинальное напряжение питания, В)	от 10 до 30 (24)
Пределы допускаемой дополнительной приведённой погрешности при изменении напряжения питания от номинального значения, % от диапазона измерений /1 В	±0,03
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)	IP67
* В соответствии со спецификацией фирмы-изготовителя, возможны другие диапазоны измерений по заказу.

I I средств измир.w )

\\ ХРеспуб.юи Ei '■ / •'

V \д.м додам,;;/ !i

Таблица 16- Модели dTRANS р20 DELTA (403(	322), dTRANS р20 DELTA Ex d (403023)
Характеристика	Значение
Диапазон измерений дифференциального и избыточного давления, МПа*	от -1 до +1 кПа
	от -0,1 до +0,1
	от 0 до 0,1
	от -0,1 до +0,6
	от -0,1 до +10
Пределы допускаемой приведённой погрешности (в диапазоне температуры окружающей среды рабочих условий)	указаны в таблице 17
Выходной сигнал силы постоянного тока, мА**	от 4 до 20
Диапазон температуры окружающей среды рабочих условий, °C	от минус 40 до плюс 85; от минус 50 до плюс 85 (опция)
Диапазон напряжения питания постоянного тока, В (номинальное напряжение питания, В)	от 12 до 36 (24) от 12 до 28 (24) - для взрывозащищённых исполнений модели dTRANS р20 DELTA (403022)
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)	IP66, IP66/IP67 (в зависимости от исполнения)
* В соответствии со спецификацией фирмы-изготовителя, возможна настройка диапазона измерений на меньшие значения в указанных пределах. * * В зависимости от исполнения, с протоколом HART® или без него.

Таблица 17 - Пределы допускаемой приведённой погрешности в диапазоне температуры окружающей среды моделей dTRANS р20 DELTA (403022), dTRANS р20 DELTA Ex d (403023)

Диапазон измерений дифференциального и избыточного давления, МПа	Пределы допускаемой приведённой погрешности, % от диапазона измерений*, при температуре окружающей среды рабочих условий
	+20 °C	от -40 °C до +20 °C	от +20 °C до +60 °C	от +60 °C до +85 °C
от -1 до +1 кПа	±0,2	±1,0	±0,5	±2,0
от -0,1 до +0,1	±0,1	±0,6	±0,2	±2,0
от 0 до 0,1	±0,1	±0,6	±0,2	±2,0
от -0,1 до +0,6	±0,1	±0,6	±0,2	±2,0
от -0,1 до +10	±0,1	±0,6	±0,2	±2,0

* При уменьшении диапазона измерений (настроенного) допускаемая погрешность может увеличиваться в соответствии со спецификацией фирмы-изготовителя.

Таблица 18 - Модели dTRANS р20 (403025), dTRANS р20 Ex d (403026)

Характеристика	Значение
Диапазон измерений избыточного давления, МПа*	от -60 до +60 кПа
	от -0,1 до +0,25
	от -0,1 до +0,4
	от -0,1 до +1
	от -0,1 до +2,5
	от -0,1 до +10
	от -0,1 до +25
	от -0,1 до +60
Диапазон измерений абсолютного давления, МПа*	от 0 до 60 кПа
	от 0 до 0,25
	от 0 до 0,4
	от 0 до 1
	от 0 до 2,5
	от 0 до 10
Пределы допускаемой основной приведённой погрешности при температуре (20 ± 3) °C, % от диапазона измерений	±0,1; ±0,2; ±0,3**
Выходной сигнал силы постоянного тока, мА***	от 4 до 20
Диапазон температуры окружающей среды рабочих условий, °C	от минус 40 до плюс 85; от минус 50 до плюс 85 (опция)
Диапазон напряжения питания постоянного тока, В (номинальное напряжение питания, В)	от 12 до 36 (24) от 12 до 28 (24) - для взрывозащищённых исполнений модели dTRANS р20 (403025)
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)	IP66, IP66/IP67 (в зависимости от исполнения)
* В соответствии со спецификацией фирмы-изготовителя, возможна настройка диапазона измерений на меньшие значения в указанных пределах. * * Возможны другие пределы допускаемой погрешности. При уменьшении диапазона измерений (настроенного) допускаемая погрешность может увеличиваться в соответствии со спецификацией фирмы-изготовителя. Пределы допускаемой погрешности при температуре окружающей среды рабочих условий - в соответствии со спецификацией фирмы-изготовителя. * ** В зависимости от исполнения, с протоколом HART® или без него.

Характеристика			Значение
Диапазон измерений избыточного и дифференциального давления, кПа*			от 0 до 0,25
			от 0 до 0,4
			от 0 до 0,5
			от 0 до 0,6
			от 0 до 1
			от 0 до 1,6
			от 0 до 2,5
			от 0 до 4
			от 0 до 5
			от 0 до 6
			0 до 10
			от 0 до 16
Диапазон измерений избыточного и дифференциального давления, МПа*			от 0 до 0,025
			от 0 до 0,04
			от 0 до 0,06
			от 0 до 0,1
Диапазон измерений абсолютного и дифференциального давления, кПа			от 80 до 100
			от 80 до 120
			от 90 до 110
			от 95 до 105
			от 0 до 1 МПа
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений			±1,0
Выходной сигнал	силы постоянного тока, мА		от 4 до 20 (2-/-3-проводная схема)
	силы постоянного тока, мА		от 0 до 20
	напряжения постоянного тока, В		от 0 до 10
Диапазон температуры окружающей среды рабочих условий, °C			от 10 до 50
Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающей среды от 20 °C, % от диапазона измерений /1 °C			±0,1
Диапазон напряжения питания, В**		постоянного тока	230 +15% ю% 115 +15%ю% О и +15% 44 .10%
Диапазон напряжения питания, В**		переменного тока частотой от 50 до 60 Гц	от 12 до 32*** от 19 до 31
Пределы допускаемой дополнительной приведённой погрешности при изменении напряжения питания от номинального значения 24 В'4, % от диапазона измерений /1 В			±0,02
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)			IP65

* В соответствии со спецификацией фирмы-изготовителя, возможны другие диапазоны измерений по заказу.

** В зависимости от исполнения.

*** Только для выходного сигнала 4-20 мА по 2-проводной схеме.

4 Только для напряжения питания постоянного тока.

Характеристика		Значение
Диапазон измерений избыточного давления, МПа*		от 0 до 0,025
		от 0 до 0,04
		от 0 до 0,06
		от 0 до 0,1
		от 0 до 0,16
		от 0 до 0,25
		от 0 до 0,4
		от 0 до 0,6
		от 0 до 1
		от 0 до 1,6
		от 0 до 2,5
		от 0 до 4
		от 0 до 6
		0 до 10
		от 0 до 16
		от 0 до 25
		от 0 до 40
		от 0 до 60
		от -0,1 до 0
		от -0,1 до +0,06
		от -0,1 до +0,15
		от -0,1 до +0,3
		от -0,1 до +0,5
		от -0,1 до +0,9
		от -0,1 до +1,5
		от -0,1 до +2,4
Диапазон измерений абсолютного давления, МПа*		от 0 до 0,06
		от 0 до 0,1
		от 0 до 0,16
		от 0 до 0,25
		от 0 до 0,4
		от 0 до 0,6
		от 0 до 1
		от 0 до 1,6
		от 0 до 2,5
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений		±0,5
Выходной сигнал	силы постоянного тока, мА	от 0 до 20
	силы постоянного тока, мА	от 4 до 20 (2- или 3-проводная схема)
	напряжения постоянного тока, В	от 0,5 до 4,5**
		от 0 до 10
		от 1 до 5
		от 1 до 6
Диапазон температуры окружающей среды рабочих условий, °C		от 0 до 100
Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающей среды от 20 °C, % от диапазона измерений /1 °C		±0,09 (для диапазонов 0,025; 0,04 МПа) ±0,08 (для остальных диапазонов)
Диапазон напряжения питания постоянного тока, В (номинальное напряжение питания, В)		от 4,5 до 5,5 (5) - для выходного сигнала 0,5-4,5 В от 11,5 до 30 (24) - для выходных сигналов 0-10 В, 0-20 мА, 4-20 мА по 3-проводной схеме от 10 до 30 (24) - для остальных выходных сигналов 'X /п. х

// /

I Госудад^,

Продолжение таблицы 20

Характеристика	Значение _________
Пределы допускаемой дополнительной приведённой погрешности при изменении напряжения питания от номинального значения, % от диапазона измерений /1 В	±0,02
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)	IP65, IP67 (в зависимости от применяемого разъёма)
* В соответствии со спецификацией фирмы-изготовителя, возможны другие диапазоны измерений по заказу. * * Логометрический выходной сигнал, значение указано при номинальном напряжении питания 5 В. Значение выходного сигнала (при определённом давлении) при другом напряжении питания рассчитывается по формуле: Овых = UBb\|XHOM + [ ивых.ном'(1-1пит - 5 В) / 5 В ], где 11Вых - значение выходного сигнала, В; ивЫх.ном - значение выходного сигнала, В, при номинальном напряжении питания 5 В; ипИт- значения напряжения питания в пределах рабочего диапазона.

Таблица 21 - Модель dTRANS р02 DELTA (404382)

Характеристика	Значение
Диапазон измерений дифференциального и избыточного давления, МПа*	от 0 до 0,006
	от 0 до 0,025
	от 0 до 0,1
	от 0 до 0,4
	от 0 до 2,5
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений	±0,1
Выходной сигнал силы постоянного тока, мА	от 4 до 20 (с протоколом HART®)
Диапазон температуры окружающей среды рабочих условий,°C	от минус 20 до плюс 85 (60)**
Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающей среды от 20 °C, % от диапазона измерений /1 °C	±0,02
Диапазон напряжения питания постоянного тока, В (номинальное напряжение питания, В)	от 11,5* до 36 (24) от 11,5* до 30 (24)
Пределы допускаемой дополнительной приведённой погрешности при изменении напряжения питания от номинального значения, % от диапазона измерений /10 В	±0,1
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)	IP65
* В соответствии со спецификацией фирмы-изготовителя, возможна настройка диапазона измерений на меньшие значения в указанных пределах. * * В зависимости от исполнения. * ** Для связи по протоколу HART® минимальное напряжение питания 17 В.

V 1

Лист 22 Листов 27

Характеристика	Значение
Диапазон измерений избыточного давления, МПа*	от -0,01 до +0,01
	от -0,06 до +0,06
	от -0,1 до +0,4
	от -0,1 до +2,5
	от -0,1 до +10
	от -0,1 до +60
Диапазон измерений абсолютного давления, МПа*	от 0 до 0,06
	от 0 до 0,4
	от 0 до 2,5
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений	±0,1
Выходной сигнал силы постоянного тока, мА	от 4 до 20 (с протоколом HART®)
Диапазон температуры окружающей среды рабочих условий, °C	от минус 20 до плюс 85 (60)**
Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающей среды от 20 °C, % от диапазона измерений /1 °C	±0,02
Диапазон напряжения питания постоянного тока, В (номинальное напряжение питания, В)	от 11,5* до 36 (24) от 11,5* до 30 (24)
Пределы допускаемой дополнительной приведённой погрешности при изменении напряжения питания от номинального значения, % от диапазона измерений /10 В	±0,1
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)	IP65
* В соответствии со спецификацией фирмы-изготовителя, возможна настройка диапазона измерений на меньшие значения в указанных пределах. * * В зависимости от исполнения. * ** Для связи по протоколу HART® минимальное напряжение питания 17 В.

Характеристика	Значение
Диапазон измерений избыточного давления, МПа*	от -0,01 до +0,01
	от -0,06 до +0,06
	от -0,1 до +0,4
	от -0,1 до +2,5
Диапазон измерений абсолютного давления, МПа*	от 0 до 0,06
	от 0 до 0,4
	от 0 до 2,5
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений	±0,1
Выходной сигнал силы постоянного тока, мА	от 4 до 20 (с протоколом HART®)
Диапазон температуры окружающей среды рабочих условий, °C	от минус 20 до плюс 85
Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающей среды от 20 °C, % от диапазона измерений /1 °C	±0,02
Диапазон напряжения питания постоянного тока, В (номинальное напряжение питания, В)	от 11,5** до 36 (24)
Пределы допускаемой дополнительной приведённой погрешности при изменении напряжения питания от номинального значения, % от диапазона измерений /10 В	±0,1
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)	IP65
* В соответствии со спецификацией фирмы-изготовителя, возможна настройка диапазона измерений на меньшие значения в указанных пределах. * * Для связи по протоколу HART® минимальное напряжение питания 17 В.

Характеристика	Значение
Диапазон измерений избыточного давления, МПа*	от 0 до 0,025
	от 0 до 0,04
	от 0 до 0,06
	от 0 до 0,1
	от 0 до 0,16
	от 0 до 0,25
	от 0 до 0,4
	от 0 до 0,6
	от 0 до 1
	от 0 до 1,6
	от 0 до 2,5
	от 0 до 4
	от 0 до 6
	0 до 10
	от 0 до 16
	от 0 до 25
	от 0 до 40
	от 0 до 60
	от -0,025 до 0
	от -0,04 до 0
	от -0,06 до 0
	от -0,1 до 0
	от -0,1 до +0,06
	от -0,1 до +0,15
	от -0,1 до +0,3
	от -0,1 до +0,5
	от -0,1 до +0,9
Диапазон измерений абсолютного давления, МПа*	от 0 до 0,06
	от 0 до 0,1
	от 0 до 0,16
	от 0 до 0,25
	от 0 до 0,4
	от 0 до 0,6
	от 0 до 1
	от 0 до 1,6
	от 0 до 2,5
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений	±0,5
Выходной сигнал силы постоянного тока, мА	от 4 до 20
Диапазон температуры окружающей среды рабочих условий, °C	от минус 40 до плюс 85
Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающей среды от 20 °C, % от диапазона измерений /1 °C	±0,09 (для диапазонов 0,025; 0,04 МПа) ±0,08 (для остальных диапазонов)
Диапазон напряжения питания постоянного тока, В (номинальное напряжение питания, В)	от 11 до 28 (24)
Пределы допускаемой дополнительной приведённой погрешности при изменении напряжения питания от номинального значения, % от диапазона измерений /1 В	±0,03
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)	IP65, IP68 (в зависимости от исполнения корпуса)
//,’/ I НГ V А * В соответствии со спецификацией фирмы-изготовителя, возможны другие диапазоны измерении по заказу.

Характеристика		Значение
Диапазон измерений избыточного давления, МПа		от 0 до 40 кПа
		от 0 до 0,1
		от 0 до 0,4
		от 0 до 1
		от 0 до 2,5
		от 0 до 6
		от -40 до +40 кПа
		от -0,1 до +0,1
		от -0,1 до +0,3
		от -0,1 до +0,9
		от -0,1 до +2,4
Диапазон измерений абсолютного давления, МПа		от 0 до 40 кПа
		от 0 до 0,1
		от 0 до 0,4
		от 0 до 1
		от 0 до 2,5
		от 0 до 6
Пределы допускаемой приведённой погрешности (в диапазоне температуры окружающей среды рабочих условий)		указаны в таблице 26
Выходной сигнал	силы постоянного тока, мА	от 4 до 20
	силы постоянного тока, мА	от 0 до 20
	напряжения постоянного тока, В	от 0 до 10
Диапазон температуры окружающей среды рабочих условий, °C		от минус 20 до плюс 75
Диапазон напряжения питания постоянного тока, В (номинальное напряжение питания, В)		от 12 до 30 (24) - для выходного сигнала 0(4)-20 мА от 14 до 30 (24) - для выходного сигнала 0-10 В
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)		IP67

Таблица 26 - Пределы допускаемой приведённой погрешности в диапазоне температуры

окружающей среды модели DELOS SI (405052)

Диапазон измерений избыточного давления, МПа	Пределы допускаемой приведённой погрешности, % от диапазона измерений, при температуре окружающей среды рабочих условий
Диапазон измерений избыточного давления, МПа	+20 °C	от -20 °C до +75 °C
от 0 до 40 кПа*	±0,35	±0,7
от 0 до 0,1*	±0,3	±0,6
от 0 до 0,4*	±0,25	±0,5
от 0 до 1 *	±0,25	±0,5
от 0 до 2,5*	±0,25	±0,5
от 0 до 6*	±0,25	±0,5
от -40 до +40 кПа	±0,35	±0,7
от -0,1 до +0,1	±0,3	±0,6
от -0,1 до +0,3	±0,25	±0,5
от -0.1 до +0,9	±0,25	±0,5
от -0,1 до +2,4	±0,25	±0,5

* также и абсолютного давления.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации преобразователей типографским способом.

Комплектность

Комплект поставки преобразователей определяется заказом и отражается в спецификации.

Основной комплект включает:

- преобразователь;

- комплект монтажных частей;

- руководство по эксплуатации.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "JUMO GmbH & Co.KG" (Германия).

СТБ 8069-2017 Система обеспечения единства измерений Республики Беларусь. Преобразователи давления измерительные. Методика поверки

Заключение

Преобразователи давления измерительные JUMO серий 40, MIDAS, dTRANS, DELOS, CANtrans p соответствуют требованиям технической документации "JUMO GmbH & Co.KG", Германия.

Преобразователи соответствуют требованиям технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии ЕАЭС N RU Д-ОЕ.АУ04.В.60966 от 08.02.2018), ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационные номера сертификатов соответствия № ТС RU C-DE.ME92.B.00098 от 29.11.2013, № ТС RU C-DE.ME92.B.00440 от 25.12.2014).

Межповерочный интервал - не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
