Преобразователи термоэлектрические (термопары) JUMO серии 90 (далее -термопары) предназначены для измерения температуры жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 1594 18 |
| Наименование | Преобразователи термоэлектрические (термопары) JUMO серии 90 |
| Год регистрации | 2018 |
| Номер сертификата | 11646 |
| Дата регистрации | 2018-03-29 |
| Срок действия | 2023-03-29 |
| Получатель сертификата | фирма "JUMO GmbH & Co.KG", Германия (DE) |
Производитель / Заявитель
фирма "JUMO GmbH & Co.KG"
Адрес: Moltkestrasse 13-31, 36039 Fulda, Deutschland
Контакты: +49 661 6003-0, +49 661 6003-500 / mail@jumo.net
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.338-2002. |
Поверители
Скачать
|
Описание типа РБ 03 10 1594 18 [2010-09-01]
rb-03-10-1594-18_2010-09-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1594 18 [2016-01-18]
rb-03-10-1594-18_2016-01-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1594 18 [2016-06-21]
rb-03-10-1594-18_2016-06-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1594 18 [2018-07-05]
rb-03-10-1594-18_2018-07-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1594 18 [2015-11-25]
rb-03-10-1594-18_2015-11-25.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические (термопары) JUMO серии 90 (далее -термопары) предназначены для измерения температуры жидких и газообразных сред.
Область применения - предприятия химической, нефтехимической, фармацевтической, пищевой промышленности и других отраслей промышленности.
Описание
Термопары представляют собой чувствительный элемент, состоящий из двух термоэлектродов, сваренных между собой и изолированных друг от друга изоляторами. Термоэлектроды чувствительного элемента подсоединены к клеммам клеммной коробки.
Принцип действия термопар основан на генерировании термо-ЭДС, возникающей вследствие разницы температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
В зависимости от конструктивного исполнения и технических характеристик термопары выпускают следующих моделей: 901020, 901030, 901050, 901110, 901120, 901150, 901190, 901210, 901220, 901230, 901240, 901250, 901350, 901820, 901006, 901090..

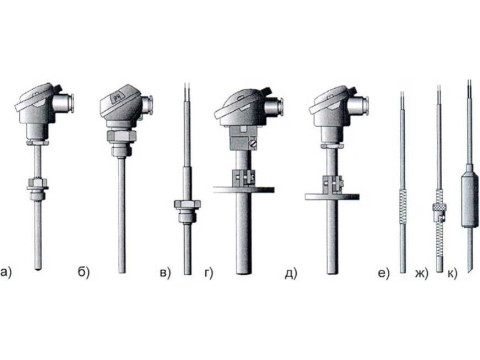

Внешний вид термопар представлен на рисунке 1.
Поверительное клеймо-наклейка на термопары не наносится.

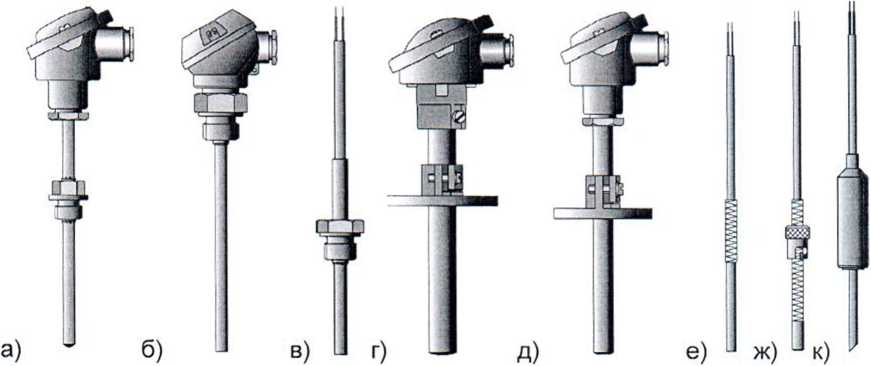

a) 901020 6) 901030 в) 901050 г) 901110
л) 901210, 901220, 901230, 901240, 901250 м) 901820
д)901120 е) 901150 ж) 901190 к) 901350

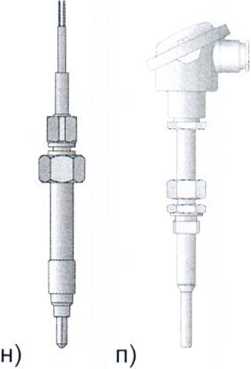

н) 901090 п) 901006
Рисунок 1 - Внешний вид термопар
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики термопар указаны в таблице 1.
Таблица 1
|
Модель |
Диапазон измеряемых температур, °C |
Обозначение типа по СТБ ГОСТ Р 8.585 |
Класс по ГОСТ 6616 |
Диапазон температур окружающего воздуха**, °C |
|
(все термопары, за искг типа L по DIN 437 |
1ючением 10)_ | |||
|
901020 |
-40...+600 -40...+600 -40...+800 |
J L* К |
2 2 2 |
-40...+ 100, -30...+ 130 |
|
901030 |
-40...+600 -40...+600 -40...+800 |
J L* К |
2 2 2 |
-40...+ 100 |
|
901050 |
-40...+600 -40...+600 |
L* К |
2 2 |
-50... + 180, -20...+350 |
|
901110 |
-40...+600 -40...+600 -40... + 1200 0...+1300 600...+1600 |
J L* К S В |
2 2 2 2 2 |
-40...+ 100 |
|
901120 |
-40...+600 -40...+600 -40... + 1200 0... + 1300 600... + 1600 |
J L* К S В |
2 2 2 2 2 |
-40...+ 100, -30...+ 130 |
|
901150 |
-40...+600 -40...+600 -40...+600 |
J L* К |
2 2 2 |
-50... + 180, -50...+600 |
|
901190 |
0...+400 0...+400 0...+400 |
J L* К |
2 2 2 |
-50...+180, -190...+260, -20...+350 |
|
901210 901220 901230 901240 901250 |
-40...+800 -40...+800 -40... +1200 -40... +1200 |
J L* К N |
2 2 2 2 |
-40...+100, -50... + 180, -190...+260,-20...+350 |
|
901350 |
-40...+260 |
К |
1 |
-100...+260 |
|
901820 |
-40...+600 -40...+600 -40...+ 1150 |
J L* К |
2 2 2 |
-40...+100, -50... + 100 |
|
901006 |
-35...+550 (+800, +1000, +1150)** -35...+550 (+480, +700) 0... + 1300 600...+1500 |
К L* S В |
2 2 2 2 |
-35... + 100 |
|
901090 |
-40...+600 -40...+600 -40...+600 |
J L* К |
2 2 2 |
-40...+260, -40...+400 |
|
Примечания 1) * - информация о термопарах типа L по DIN 43710 соответствует документации фирмы - изготовителя, при использовании в Республике Беларусь носит справочный характер. 2) ** - диапазон температур выбирают в зависимости от типа присоединения термопары. | ||||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность
Комплект поставки: преобразователь термоэлектрический (термопара) JUMO серии 90, паспорт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "JUMO GmbH&Co.KG" (Германия).
ГОСТ 6616-94 "Преобразователи термоэлектрические. Общие технические условия
СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики".
ГОСТ 8.338-2002 «Государственная система обеспечения единства измерений. Преобразователи термоэлектрические. Методика поверки».
Заключение
Преобразователи термоэлектрические (термопары) JUMO серии 90 соответствуют документации фирмы "JUMO GmbH&Co.KG" (Германия), ГОСТ 6616-94, СТБ ГОСТ Р 8.585-2004, требованиям Технического регламента Таможенного союза ТР ТС 012/2011 (для модели 901820, сертификат соответствия № ТС RU C-DE.ME92.B.00302 от 10.06.2014, выданный Органом по сертификации взрывозащищенного и рудничного оборудования Негосударственного Фонда «Межотраслевой орган по сертификации «Сертиум»).
Межповерочный интервал - не более 24 месяцев.
Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
