Преобразователи давления измерительные Cerabar
| Номер в ГРСИ РФ: | РБ 03 04 0180 20 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | "Endress+Hauser SE+Co.KG", Германия |
|
Описание типа РБ 03 04 0180 20 [2010-09-02]
rb-03-04-0180-20_2010-09-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 0180 20 [2018-01-15]
rb-03-04-0180-20_2018-01-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 0180 20 [2015-10-09]
rb-03-04-0180-20_2015-10-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 0180 20 [2020-08-06]
rb-03-04-0180-20_2020-08-06.pdf
|
Скачать |
Преобразователи давления измерительные Cerabar (далее по тексту -преобразователи), в зависимости от исполнения, предназначены для непрерывного преобразования значения измеряемого избыточного или абсолютного давления в унифицированный электрический сигнал силы постоянного тока и/или цифровой выходной сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 0180 20 |
| Наименование | Преобразователи давления измерительные Cerabar |
| Год регистрации | 2020 |
| Номер сертификата | 13477 |
| Дата регистрации | 2020-05-28 |
| Срок действия | 2025-05-28 |
| Получатель сертификата | фирма "Endress+Hauser SE+Co.KG", Германия (DE) |
Производитель / Заявитель
фирма "Endress+Hauser SE+Co.KG", Германия
Адрес: Hauptstrasse, 1, DE-79689 Maulburg, Германия
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МП.МН 455-98 (изменение №1). |
| Признание поверки | Первичная при выпуске из производства: фирма "Endress+Hauser GmbH+Co.KG", Германия (аттестат аккредитации поверочной лаборатории - №BY/112 02.3.0.0053, срок действия аттестата - до 24.07.2020, шифр поверительного клейма - 053); Соглашение о признании первичной поверки между Госстандартом и фирмой "Endress+Hauser AG", Швейцария. |
Поверители
Скачать
|
Описание типа РБ 03 04 0180 20 [2010-09-02]
rb-03-04-0180-20_2010-09-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 0180 20 [2018-01-15]
rb-03-04-0180-20_2018-01-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 0180 20 [2015-10-09]
rb-03-04-0180-20_2015-10-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 0180 20 [2020-08-06]
rb-03-04-0180-20_2020-08-06.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи давления измерительные Cerabar (далее по тексту -преобразователи), в зависимости от исполнения, предназначены для непрерывного преобразования значения измеряемого избыточного или абсолютного давления в унифицированный электрический сигнал силы постоянного тока и/или цифровой выходной сигнал.
Область применения - системы учета, контроля и автоматического управления технологическими процессами в различных отраслях хозяйственной деятельности.
Описание
Преобразователи состоят из корпуса, электронного преобразователя и измерительного элемента, представляющего собой либо емкостную керамическую ячейку, либо тензорезистивный мост.
Измеряемое давление воздействует на диафрагму преобразователя и вызывает ее деформацию. В зависимости от исполнения измерительного элемента преобразователя, деформация приводит к изменению сопротивления тензорезистивного моста или к изменению емкости измерительного конденсатора, которые преобразуются микропроцессором в цифровые и/или аналоговые выходные сигналы.
Преобразователи давления выпускают в исполнениях Cerabar РМР11 (РМС11, РМР21, РМС21, РМР23), Cerabar М (РМС51, РМР51, РМР55) и Cerabar S (РМС71, РМР71, РМР75), которые различаются метрологическими характеристиками и функциональными возможностями.
Преобразователи давления могут быть оснащены (встроенный ЖК-дисплей).
Преобразователи выпускают в обычных взрывозащищенных исполнениях, а также в исполнениях для применения в пищевой и фармацевтической промышленностях.
Преобразователи имеют встроенное программное обеспечение (далее - ПО), разработанное фирмой-изготовителем. ПО идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии ПО.
Конструктивно преобразователи имеют полную защиту от преднамеренного и непреднамеренного изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи (уровень С). Контрольная сумма не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее, а также к считыванию измеренных и отображаемых значений, обрабатываемых только метрологически-значимой частью программного обеспечения. Доступ к сервисным функциям, выполняемым с помощью микроконтроллера, защищен сервисным паролем, который известен только инженеру по сервису.
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1
|
Исполнение |
Цифровые выходные сигналы |
Наименование ПО |
Номер версии ПО |
|
РМС21; РМР21; РМР23 |
HART |
01.yy.zz |
01.yy.zz |
|
РМС51; РМР51; РМР55 |
FOUNDATION Fieldbus |
01.00.zz, FF, DevRevOI |
01.00.zz |
|
PROFIBUS PA |
01.00.zz, PROFIBUS PA, DevRevOI |
01.00.zz | |
|
HART |
01.00.zz, HART, DevRevOI |
01.00.zz | |
|
HART |
02.20.zz, HART 7, DevRev22 |
02.20.zz | |
|
РМС71; РМР71; РМР75 |
HART |
02.11.zz, HART 5, DevRev21 |
02.11.zz |
|
FOUNDATION Fieldbus |
04.00.zz, FF, DevRevO7 |
04.00.ZZ | |
|
PROFIBUS PA |
04.01.zz, PROFIBUS PA, DevRevO3 |
04.01.zz | |
|
HART |
02.10.zz, HART 5, DevRev21 |
02.10.zz | |
|
FOUNDATION Fieldbus |
03.00.zz, FF, DevRevO6 |
03.00.zz | |
|
PROFIBUS PA |
04.00.zz, PROFIBUS PA |
04.00.zz | |
|
HART |
02.30.zz, HART 7 |
02.30.zz |
Примечания
уу в обозначении заменяет номер ревизии программного обеспечения «Software», не относящегося к метрологически значимой части ПО
zz в обозначении заменяет номер обновления программного обеспечения
Место нанесения знака поверки (клейма-наклейки) указано в Приложении.

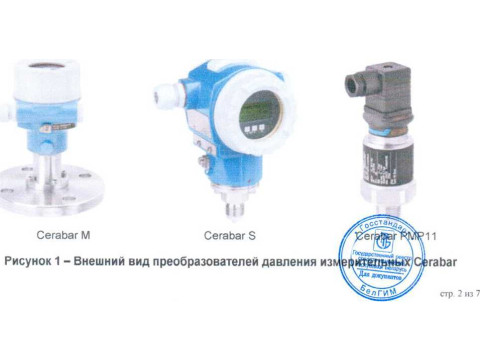

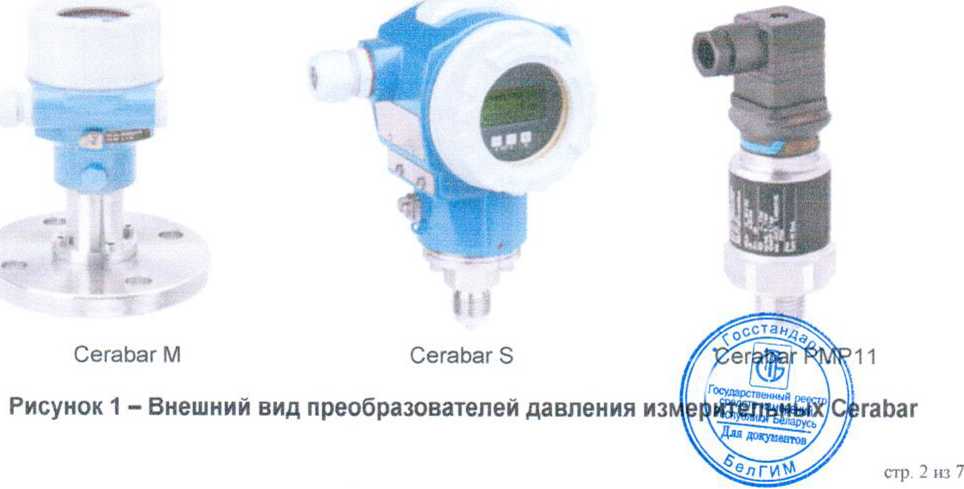

Внешний вид преобразователей давления представлен на рисунке 1.
Основные технические и метрологические характеристики
Основные технические и метрологические характеристики преобразователей давления измерительных Cerabar приведены в таблицах 2-7.
Таблица 2
|
Наименование характеристики |
Исполнение | |||||
|
РМС51 |
РМР51 |
РМР55 |
РМС71 |
РМР71 |
РМР75 | |
|
1 Верхний предел диапазона измерения давления, кПа |
ОТ 10 ДО 4000 |
от 40 до 40000 |
от 10 до 4000 |
ОТ 40 ДО 70000 |
ОТ 40 ДО 40000 | |
|
2 Предел давления перегрузки (MWP) |
Указаны в таблице 4 | |||||
|
3 Пределы допускаемой основной приведенной погрешности |
Указаны в таблице 5 | |||||
|
4 Коэффициент перенастройки диапазона измерений (TD) без изменения пределов допускаемой основной приведенной погрешности |
Указан в таблице 6 | |||||
|
5 Диапазон температуры измеряемой среды, °C |
от -20 до 130 |
от -40 до 130 |
от -70 до 400 |
от -25 до 125 |
от -40 до 125 |
от -70 до 400 |
|
6 Диапазон температуры окружающей среды, °C |
от -40 до 85 |
от -60 до 85 | ||||
|
7 Пределы допускаемой приведенной погрешности в диапазонах температур от -3 °C до 20 °C и от 33 °C до 53 °C, % от верхнего предела диапазона измерений |
7е?+(|е.|+|£,|)2 , где Е\ - пределы допускаемой основной приведенной погрешности, %; Е„, - пределы допускаемой дополнительной приведенной погрешности от влияния температуры, % (значения указаны в таблице 7); Ее - пределы допускаемой приведенной погрешности выходного сигнала постоянного тока, % | |||||
|
8 Пределы допускаемой приведенной погрешности выходного сигнала силы постоянного тока Ее,% от верхнего предела диапазона измерений |
±0,05 | |||||
|
9 Выходной сигнал силы постоянного тока, мА |
от 4 до 20 | |||||
|
10 Цифровые выходные сигналы |
HART, PROFIBUS РА, FOUNDATION Fieldbus | |||||
|
11 Диапазоны напряжения питания постоянного тока, В |
от 11,5 до 45 |
от 10,5 до 45 | ||||
|
12 Степень защиты оболочки по ГОСТ 14254-2015 |
IP64, IP65, IP66/67, IP66/68 (в зависимости от исполнения корпуса и разъема) | |||||
|
Наименование характеристики |
Исполнение | ||||
|
РМС21 |
РМС11 |
РМР11 |
РМР21 |
РМР23 | |
|
1 Верхний предел диапазона измерения давления, кПа |
от 10 до 4000 |
от 40 до 4000 |
от 40 до 4000 |
от 40 до 40000 |
от 40 до 4000 |
|
2 Предел давления перегрузки |
Указан в таблице 4 | ||||
|
3 Пределы допускаемой основной приведенной погрешности |
±0,5 % от ВПДИ |
±0,3 % от ВПДИ |
±0,5 % от ВПДИ | ||
|
4 Коэффициент перенастройки диапазона измерений (TD) без изменения пределов допускаемой основной приведенной погрешности |
5:1 |
ВПДИ 0,04 МПа: 1:1 ВПДИ от 0,1 до 1,6 МПа: 2,5:1 ВПДИ более 1,6 МПа: 5:1 | |||
|
5 Диапазон температуры измеряемой среды, °C |
от -25 до 100 |
от -25 до 85 |
от -40 до 100 |
от -10 до 100 | |
|
6 Диапазон температуры окружающей среды, °C |
от -40 до 85 |
от -40 до 70 |
от -40 до 85 | ||
|
7 Пределы дополнительной приведенной погрешности, вызванной влиянием температуры в диапазоне температур от -20 °C до 20 °C и от 33 °C до 85 °C |
±1 % для исполнений с ВПДИ до 100 кПа ±0,8 % для исполнений ВПДИ свыше 100 кПа | ||||
|
8 Пределы дополнительной приведенной погрешности, вызванной влиянием температуры в диапазоне температур от -40 °C до -20 °C и от 85 °C до 100 °C |
±1,2 % для исполнений с ВПДИ до 100 кПа ±1 % для исполнений с ВПДИ свыше 100 кПа | ||||
|
9 Диапазоны напряжения питания постоянного тока, В |
от 10 до 30 | ||||
|
10 Выходной сигнал постоянного тока, мА |
от 4 до 20 | ||||
|
11 Выходной сигнал напряжения, В |
- |
от 0 до 10 |
- | ||
|
12 Степень защиты оболочки по ГОСТ 14254-2015 |
IP66/68 (с кабелем); IP65 (с разъемом) IP66/67 (с кабельным вводом) |
IP65 |
IP66/68 (с кабелем); IP65 (с разъемом) IP66/67 (с кабельным вводом) | ||
|
Примечание - ВПДИ - верхний предел диапазона измерений | |||||
Таблица 4
|
исполнения |
верхний предел диапазона измерений, МПа | |||||||||||||
|
0,01 |
0,025 |
0,04 |
0,1 |
0,2 |
0,4 |
0,6 |
1 |
1,6 |
2,5 |
4 |
10 |
40 |
70 | |
|
предел давления перегрузки (MWP), МПа | ||||||||||||||
|
РМС11,РМС21, РМС51.РМС71 |
0,27 |
0,33 |
0,53 |
0,67 |
1,2 |
1,7 |
2,7 |
2,7 |
4 |
4 |
4 |
- |
- |
- |
|
РМР11.РМР21, РМР23 |
- |
- |
0,1 |
0,27 |
0,7 |
1,1 |
1,6 |
2,5 |
2,5 |
2,5 |
10 |
10 |
40 | |
|
РМР51, РМР55, РМР71, РМР75 |
- |
- |
0,4 |
0,67 |
1,3 |
1,9 |
- |
2,7 |
К ' |
Уч |
4^4 |
к10 |
40 |
70 |
|
Исполнение |
опция |
верхний предел диапазона измерений, МПа | ||||||||
|
0,01 |
0,025 |
0,04 | 0,1 |
0,2; 0,4 [ 1; 4 10 j 40 j 70 | |||||||
|
Пределы допускаемой основной приведенной погрешности Е\у % от верхнего предела диапазона измерений | ||||||||||
|
РМС51 |
Standard |
±0,15 |
±0,1 |
±0.1 |
±0.1 |
±0,1 |
±0,1 |
- |
- |
- |
|
Platinum |
±0.075 |
±0,075 |
±0,075 |
±0,075 |
±0.075 |
±0,075 |
- |
- |
- | |
|
РМС51 гигиеническое подключение |
Standard |
±0,1 |
±0,1 |
±0.1 |
±0,1 |
±0,1 |
±0,1 |
- |
- |
- |
|
Platinum |
±0,075 |
±0,075 |
±0,075 |
±0,075 |
±0,075 |
±0,075 |
- |
- |
- | |
|
РМР51 |
Standard |
- |
- |
±0,1 |
±0,1 |
±0.1 |
±0,1 |
±0,1 |
±0,1 |
- |
|
Platinum |
- |
- |
- |
±0,075 |
±0,075 |
±0,075 |
±0,075 |
±0,1 |
- | |
|
РМР51 гигиеническое подключение |
Standard |
- |
- |
±0.1 |
±0,1 |
±0,1 |
±0.1 |
- |
- |
- |
|
Platinum |
- |
- |
- |
±0,1 |
±0,075 |
±0,075 |
- |
- |
- | |
|
РМР55 |
Standard |
- |
- |
±0,15 |
±0,15 |
±0,15 |
±0,15 |
±0,15 |
±0,15 |
- |
|
Platinum |
- |
- |
- |
±0,075 |
±0.075 |
±0,075 |
±0,075 |
±0,15 |
- | |
|
РМС71 |
Standard |
±0,075 |
±0,075 |
±0,05 |
±0,05 |
±0,05 |
±0,05 |
- |
- |
- |
|
Platinum |
±0,05 |
±0,05 |
±0,035 |
±0,035 |
±0,025 |
±0,035 |
- |
- |
- | |
|
РМР71 |
Standard |
- |
- |
±0,05 |
±0,05 |
±0,05 |
±0,05 |
±0,05 |
±0,1 |
±0,1 |
|
Platinum |
- |
- |
±0,025 |
±0,025 |
±0,025 |
±0,025 |
±0,035 |
±0,065 |
±0,065 | |
|
РМР75 |
- |
- |
- |
±0,15 |
±0,075 |
±0,075 |
±0,075 |
±0,075 |
±0,15 |
- |
|
примечание - пределы основной приведенной погрешности при использовании выходного сигнала силы постоянного тока Je^ + Е; , % от верхнего предела диапазона измерений | ||||||||||
Таблица 6
|
исполнение |
опция |
верхний предел диапазона измерений, МПа | |||||||
|
0,01; 0,025 |
0,04 |
0,1 |
0,2 |
0,4;1; 4 |
10 40 |
70 | |||
|
Коэффициент перенастройки диапазона измерений (TD) без изменения пределов допускаемой основной приведенной погрешности | |||||||||
|
РМС51 |
10:1 |
10:1 |
10:1 |
10:1 |
10:1 |
- |
- |
- | |
|
РМР51, РМР55 |
Standard |
- |
1:1 |
5:1 |
10:1 |
10:1 |
10:1 |
5:1 |
- |
|
Platinum |
- |
- |
2.5:1 |
5:1 |
10:1 |
10:1 |
5:1 |
- | |
|
РМР51 гигиеническое подключение |
Standard |
- |
1:1 |
1:1 |
5:1 |
10:1 |
- |
- |
- |
|
Platinum |
- |
- |
1:1 |
5:1 |
10:1 |
- |
- |
- | |
|
РМС71 |
Standard |
10:1 |
10:1 |
10:1 |
10:1 |
10:1 |
- |
- |
- |
|
Platinum |
1:1 |
1:1 |
1:1 |
1:1 |
1:1 |
- |
- |
- | |
|
РМР71 |
Standard |
- |
1:1 |
2.5:1 |
5:1 |
10:1 |
10:1 |
5:1 |
5:1 |
|
Platinum |
- |
1:1 |
1:1 |
1:1 |
1:1 |
1:1 |
1:1 |
1:1 | |
|
РМР75 |
- |
1:1 |
2.5:1 |
5:1 |
10:1 |
10:1 |
5:1 |
- | |
Таблица 7
|
Верхний предел диапазона измерений, МПа |
пределы допускаемой дополнителы диапазонах температ) | |
|
РМС51 |
РМР51 РМР55 | |
|
0,01; 0,025 |
±(0,277 % • TD + 0,275 %) |
- |
|
0,04 |
±(0,08 % ■ TD + 0,16%) | |
|
0,1; 0,2; 0,4 |
±(0,157% TD + 0,235 %) | |
|
1;4 |
±(0,06 % • TD + 0,06 %) | |
|
10; 40 |
- |
±(0,03 % • TD + 0,12%) |
|
70 |
- | |
|
ной приведенной погрешности от влияния температуры в /р от -3 "С до 20 °C и от 33 °C до 53 °C (Е,„) | ||
|
РМР51 гигиеническое подключение |
РМС71 |
РМР71 РМР75 |
|
- |
±(0,07 % • TD + 0,038 %) |
- |
|
±(0,4 % • TD + 0,1 %) |
±(0,04 % • TD + 0,08 %) | |
|
±(0,2 % ■ TD + 0,1 %) |
±(0,065 % • TD + 0.02 %) | |
|
±(0,03 % • TD + 0,03 %) | ||
|
- |
- |
±(0,015 % • TD + 0,06 %) |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки входит:
- Преобразователь давления измерительный Cerabar (исполнение согласно заказу) 1 шт.
- Дополнительные принадлежности в соответствии с заказом 1 компл.
- Краткая инструкция по эксплуатации 1 шт.
- Свидетельство о поверке 1 шт.
- Дополнительная документация для приборов с взрывозащитой 1 экз.
Технические документы
Техническая документация фирмы «Endress+Hauser SE+Co.KG», Германия
ГОСТ 22520-85 «Датчики давления, разрежения и разности давления с электрическими аналоговыми выходными сигналами ТСП. Общие технические условия»;
МП. МН 455-98 «Преобразователи давления Cerabar. Методика поверки».
Заключение
Преобразователи давления измерительные Cerabar соответствуют требованиям документации фирмы «Endress+Hauser SE+Co.KG», требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (сертификаты соответствия № RU C-DE.AA87.B.01064 от 03.07.2018, № RU C-DE.AA87.В.00320/20 от 07.02.2020, № RU C-DE.AA87.B.00914 от 07.03.2018, выданные ООО«НАНИО ЦСВЭ»), требованиям Технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация о соответствии, выданная ООО «Эндресс+Хаузер» (Россия), регистрационный номер ЕАЭС № RU Д-DE.MOIO.B.05287 от 12.02.2018).
Межповерочный интервал - не более 48 месяцев.
Межповерочный интервал в сфере законодательной метрологии Республики Беларусь - не более 48 месяцев.
Научно-исследовательский испытательный центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь г. Минск, Старовиленский тракт, д. 93, тел. (017) 378-98-13.
Аттестат аккредитации № BY/112 1.0025.
Смотрите также
