Нивелиры ATLAS серии KL
| Номер в ГРСИ РФ: | РБ 03 01 4006 20 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Нивелиры |
| Производитель / заявитель: | "GUANGDONG KOLIDA INSTRUMENT CO. LTD.", Китай |
Нивелиры ATLAS серии KL (далее - нивелиры) предназначены для определения превышений методом геометрического нивелирования по вертикальным рейкам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4006 20 |
| Наименование | Нивелиры ATLAS серии KL |
| Год регистрации | 2020 |
| Номер сертификата | 13480 |
| Дата регистрации | 2020-05-28 |
| Срок действия | 2025-05-28 |
| Получатель сертификата | фирма "GUANGDONG KOLIDA INSTRUMENT CO. LTD.", Китай (CN) |
Производитель / Заявитель
фирма "GUANGDONG KOLIDA INSTRUMENT CO. LTD."
Адрес: Add 3/F, Hai Wang Building, Tian He Industrial Park, Ke Yun Road, Guangzhou 510665
Контакты: +86-20-85542075 / +86-20-85542136
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1905а-2009. |
Поверители
Скачать
|
Описание типа РБ 03 01 4006 20 [2009-06-05]
rb-03-01-4006-20_2009-06-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4006 20 [2015-01-23]
rb-03-01-4006-20_2015-01-23.pdf
|
Скачать |
Описание типа
Назначение
Нивелиры ATLAS серии KL (далее - нивелиры) предназначены для определения превышений методом геометрического нивелирования по вертикальным рейкам.
Область применения - инженерно-геодезические изыскания, топографические съемки, строительство.
Описание
Принцип действия нивелиров основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора с магнитным демпфером. Измерение превышений состоит в суммировании разностей отсчетов (проекция визирной оси на нивелирную рейку) по нивелирным рейкам, установленным на каждых двух последовательных точках, расположенных по некоторой линии и образующих нивелирный ход.
Основными частями нивелира являются зрительная труба с компенсатором, несъемная подставка с тремя подъемными винтами, вертикальная осевая система с горизонтальным лимбом, приведение нивелира в рабочее положение осуществляется по установочному круглому уровню. Наведение в горизонтальной плоскости на нивелирную рейку осуществляется с помощью наводящего двухстороннего винта без зажимного устройства.
Нивелиры выпускаются следующих исполнений: KL 20, KL 24, KL 28, KL 32.
Внешний вид нивелиров приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

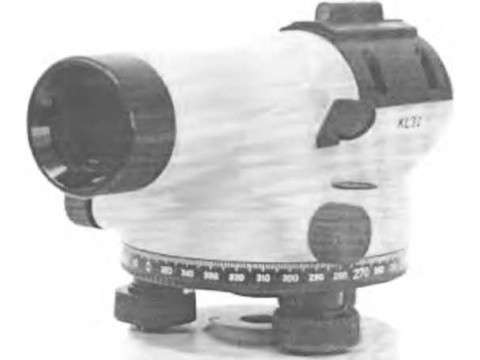

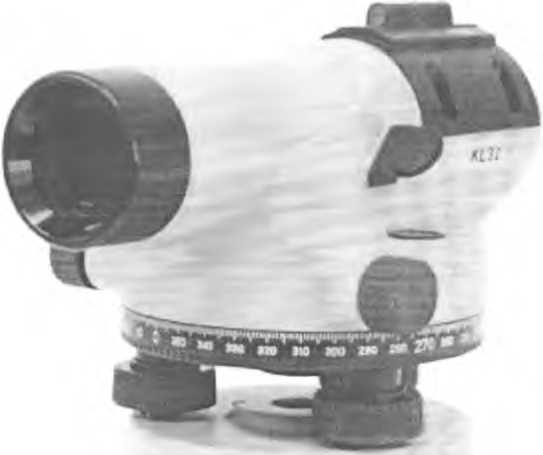

Рисунок 1 - Внешний вид нивелиров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики нивелиров приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Обозначение исполнений | |||
|
ATLAS KL 20 |
ATLAS KL 24 |
ATLAS KL 28 |
ATLAS KL 32 | |
|
1 |
2 |
3 |
4 |
5 |
|
Точность (СКО на 1 км двойного хода), мм |
±2,5 |
±2,0 |
±1.5 |
±1.0 |
|
Увеличение зрительной трубы |
20х |
24 х |
28х |
32- |
|
Диаметр объектива, мм |
34 |
36 |
36 |
38 |
|
Изображение |
Прямое |
Прямое |
Прямое |
Прямое |
|
Угол поля зрения |
120' |
120' |
120' |
120' |
|
Минимальное фокусное расстояние, м |
0.5 |
0.5 |
0.5 |
0.5 |
|
Коэффициент нитяного дальномера |
100± 1% |
100±1% |
100±1% |
100±1% |
|
Проволочная |
Проволочная |
11роволочная |
Проволочная | |
|
Компенсатор |
подвеска. |
подвеска. |
подвеска. |
подвеска. |
|
магнитное |
магии гное |
магнитное |
магнитное | |
|
демпфирование |
демпфирование |
демпфирование |
демпфирование | |
|
Диапазон работы компенсатора |
±15' |
±15' |
±15' |
±15' |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
Систематическая погрешность работы компенсатора, не более |
±0,8" |
±0,6" |
±0,6" |
±0,6" |
|
Условия эксплуатации: - диапазон рабочих температур, °C - относительная влажность, % |
от минус 20 до плюс 35 95, без конденсации влаги | |||
|
Диапазон температур хранения, °C |
от минус 40 до плюс 50 | |||
|
Свободное падение, мм |
250 | |||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят наименования, представленные в таблице 2:
Таблица 2 - Комплект поставки
|
Наименование |
Количество, ед. |
|
Нивелир ATLAS серии KL |
1 |
|
Ключ-шестигранник |
1 |
|
Укладочный футляр |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП.1905а-2009 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "GUANGDONG KOLIDA INSTRUMENT СО. LTD", Китай.
Методика поверки МРБ МП.1905а-2009 - "Нивелиры ATLAS серии KL".
Заключение
Нивелиры ATLAS серии KL соответствуют требованиям технической документации фирмы "GUANGDONG KOLIDA INSTRUMENT СО. LTD", Китай.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
