Преобразователи давления измерительные серий EJA и EJX
| Номер в ГРСИ РФ: | РБ 03 04 1860 20 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | "Yokogawa Electric Corporation", Япония |
Преобразователи давления измерительные серий EJA и EJX (далее -преобразователи), в зависимости от исполнения, предназначены для измерения абсолютного, избыточного и дифференциального давления, а также сигнала термопреобразователя сопротивления, и непрерывного преобразования измеряемого параметра в аналоговый выходной сигнал постоянного тока 4-20 мА или 1-5 В с цифровой связью в виде протокола HART или BRAIN или преобразования в цифровой сигнал в виде протокола Foundation Fieldbus, PROFIBUS РА, или RS485 Modbus. Измеряемая среда - жидкость, газ или пар.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 1860 20 |
| Наименование | Преобразователи давления измерительные серий EJA и EJX |
| Год регистрации | 2020 |
| Номер сертификата | 13478 |
| Дата регистрации | 2020-05-28 |
| Срок действия | 2025-05-28 |
| Получатель сертификата | фирма "Yokogawa Electric Corporation", Япония (JP) |
Производитель / Заявитель
фирма "Yokogawa Electric Corporation"
Адрес: No.365, Xinglong Street, Industry Pa, представительство в России: 129090, г. Москва, Грохольский пер., 13, строение 2
Контакты: +7 495 737-78-68 / 71 933-85-90 / info@ru.yokogawa.com
Поверка
| Межповерочный интервал / Периодичность поверки | 36 мес. |
| Методика поверки | Поверку средств измерений проводить по МРБ МП. 2526-2015 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 04 1860 20 [2016-04-06]
rb-03-04-1860-20_2016-04-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1860 20 [2010-01-21]
rb-03-04-1860-20_2010-01-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1860 20 [2021-11-21]
rb-03-04-1860-20_2021-11-21.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи давления измерительные серий EJA и EJX (далее -преобразователи), в зависимости от исполнения, предназначены для измерения абсолютного, избыточного и дифференциального давления, а также сигнала термопреобразователя сопротивления, и непрерывного преобразования измеряемого параметра в аналоговый выходной сигнал постоянного тока 4-20 мА или 1-5 В с цифровой связью в виде протокола HART или BRAIN или преобразования в цифровой сигнал в виде протокола Foundation Fieldbus, PROFIBUS РА, или RS485 Modbus. Измеряемая среда - жидкость, газ или пар.
Область применения - различные отрасли промышленности в системах управления технологическими процессами.
Описание
Принцип действия преобразователей состоит в резонансно-частотном преобразовании измеряемого давления в частотный электрический сигнал. Встроенная электроника обрабатывает полученный частотный сигнал в соответствии с установками и передаёт его в цифровом виде или преобразовывает в аналоговый выходной сигнал. Передача данных по цифровым протоколам HART или BRAIN возможна одновременно с аналоговым выходным сигналом путём наложения частотного сигнала на сигнал постоянного тока.
Связь по цифровым протоколам HART, BRAIN, FOUNDATION Fieldbus, PROFIBUS PA, RS485 Modbus даёт возможность пользователю самому установить диапазон измерений давления, выбрать единицу измерения и настроить другие параметры преобразователя.
В зависимости от исполнения, преобразователи могут иметь встроенный жидкокристаллический дисплей (ЖКД) для отображения измеряемого параметра.
Наряду с линейным выходным сигналом, преобразователи могут формировать выходной сигнал, пропорциональный квадратному корню от измеряемого значения разности давлений.
Встроенные функции самодиагностики позволяют непрерывно отслеживать техническую исправность преобразователей и нахождение технологического процесса в заданных пределах.
Преобразователи выпускают следующих моделей:
-серия EJA...E (EJA110E, EJA115E, EJA118E, EJA120E, EJA130E, EJA210E, EJA310E, EJA430E, EJA438E, EJA440E, EJA510E, EJA530E, EJA560E, EJAC50E, EJAC60E, EJAC80E, EJAC81E) - преобразователи с аналоговым (4-20 мА + HART или BRAIN, 1-5 В + HART) или цифровым (FOUNDATION Fieldbus или PROFIBUS РА) выходным сигналом;
-серия EJX...A (EJX110A, EJX115A, EJX118A, EJX120A, EJX130A, EJX210A, EJX310A, EJX430A, EJX438A, EJX440A, EJX510A, EJX530A, EJX610A, EJX630A, EJX910A, EJX930A, EJXC50A, EJXC80A, EJXC81A, EJXC40A) - преобразователи с аналоговым (4-20 мА + HART или BRAIN) или цифровым (FOUNDATION Fieldbus, PROFIBUS РА или RS485 Modbus) выходным сигналом;
Преобразователи моделей EJX910A, EJX930A являются многопараметрическими и, кроме измерения давления, позволяют измерять сигнал от термопреобразователя сопротивления Pt100 с номинальной статической характеристикой по ГОСТ 6651-2009.
Преобразователи по индивидуальному заказу могут быть поставлены в сборе с мембранными разделителями сред различного исполнения производства фирмы "WIKA Alexander Wiegand SE & Co. KG", Германия (серия 900), фирмы "Badotherm Proces Instrumentatie B.V.", Нидерланды (серия DFS) и фирмы MANOTHERM Beierfeld GmbH, Германия (серия MDM 7000). Для преобразователей в сборе с мембранными разделителями сред указанных производителей пределы допускаемой погрешности составляют ±0,25 % от установленного диапазона измерений.
Также по индивидуальному заказу преобразователи могут комплектоваться контурным индикатором MLX производства компании Yokogawa, подключаемым в контур выходного сигнала преобразователя 4-20 мА и предназначенным для мониторинга значения сигнала при недоступном для наблюдения расположении преобразователя. Пределы допускаемой погрешности индикатора MLX составляет ±[0,05 % от установленного диапазона измерений + 1 единица младшего разряда].

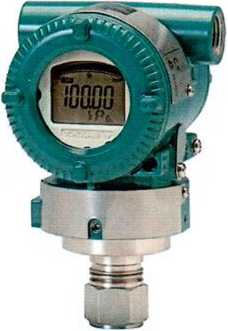

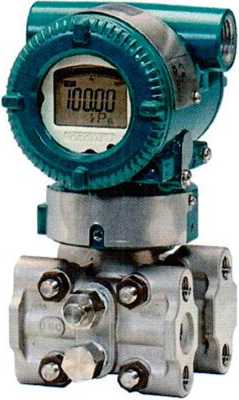

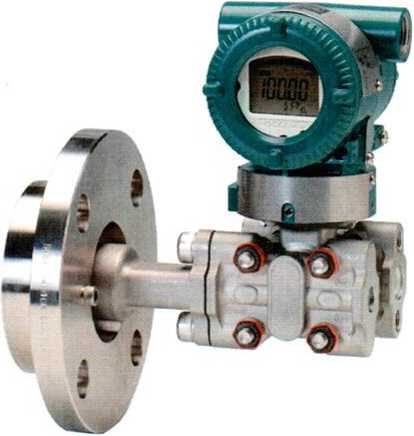

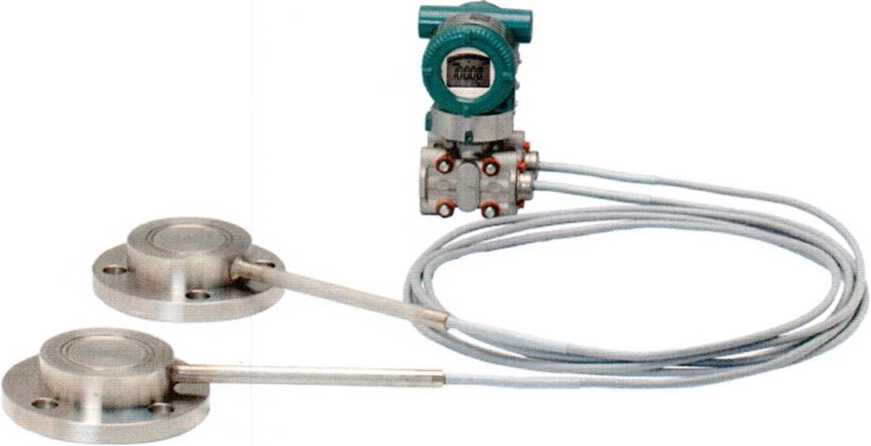

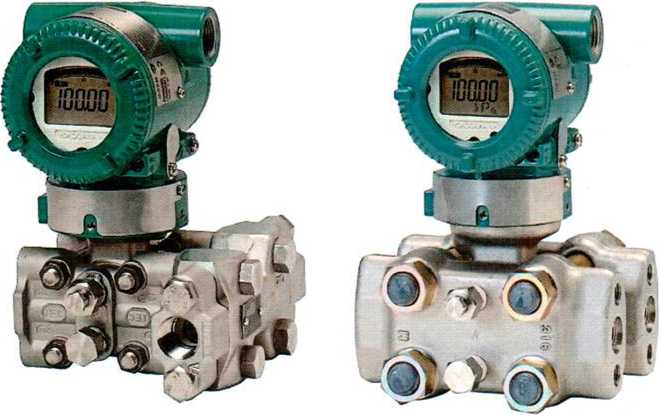

Внешний вид преобразователей представлен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей приведены в таблицах 1-6.
Напряжение питания постоянного тока для преобразователей:
|
- общего назначения и пожаробезопасного исполнения |
от 10,5 до 42 В; |
|
- со встроенным грозозащитным разрядником (опция /А) |
от 10,5 до 32 В; |
|
- искробезопасного исполнения, исполнения типа п, | |
|
невозгораемого или взрывобезопасного исполнения |
от 10,5 до 30 В; |
|
- с цифровым выходным сигналом по протоколам | |
|
Foundation Fieldbus, PROFIBUS РА |
от 9 до 32 В; |
|
- с цифровым выходным сигналом по протоколу | |
|
RS485 Modbus |
от 9 до 30 В; |
|
- с выходным аналоговым сигналом 1-5 В |
от 9 до 28 В. |
Примечание - Для работы по протоколам HART (BRAIN) минимальное значение напряжения питания 16,4 В постоянного тока.

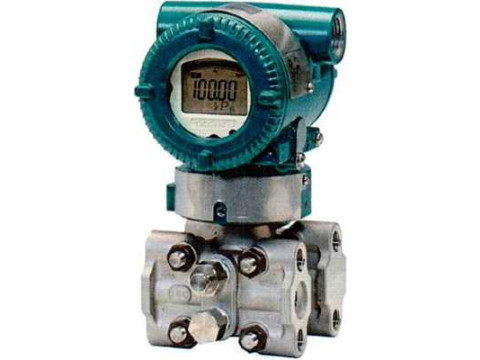

EJX110E
EJX115A EJX930A
EJA210E
EJA510E, EJA530E
EJA118E
Рисунок 1 - Внешний вид преобразователей
Таблица 1 - Преобразователи дифференциального давления серии EJX. . . А
|
Основные характеристики |
EJX110A с кодом измерительной ячейки F*. L*, М, Н, V |
EJX120A с кодом измерительной ячейки Е |
EJX130A с кодом измерительной ячейки М, Н |
EJX118A с кодом измерительной ячейки М,Н |
EJX210A с кодом измерительной ячейки М, Н |
EJX115A с кодом измерительной ячейки L, М, Н | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 | |
|
Диапазон выходного аналогового сигнала |
от 4 до 20 мА |
от 4 до 20 мА |
от 4 до 20 мА |
от 4 до 20 мА |
от 4 до 20 мА |
от 4 до 20 мА | |
|
Нижний (НПИ) и верхний (ВПИ) пределы измерений дифференциального давления, для измерительной ячейки |
F от -5 до 5 кПа L от-10 до 10 кПа М от-100 до 100 кПа Н от -500 до 500 кПа V от-0,5 до 14 МПа |
Е от -1 до 1 кПа |
М от-100 до 100 кПа Н от -500 до 500 кПа |
М от-100 до 100 кПа Н от -500 до 500 кПа |
М от-100 до 100 кПа Н от -500 до 500 кПа |
F от -5 до 5 кПа М от-100 до 100 кПа Н от -500 до 500 кПа | |
|
Предельные значения настраиваемого диапазона измерений (ДИ), для измерительной ячейки |
F от 0,1 до 5 кПа L от 0,1 до 10 кПа М от 0,5 до 100 кПа Н от 2,5 до 500 кПа V от 0,07 до 14 МПа |
Е от 0,025 до 1 кПа |
М от 1 до 100 кПа Н от 5 до 500 кПа |
М от 2 до 100 кПа Н от 10 до 500 кПа |
М от 1 до 100 кПа Н от 5 до 500 кПа |
F от 1 до 5 кПа М от 2 до 100 кПа Н от 20 до 210 кПа | |
|
Параметр X для измерительной ячейки |
F, L 2 кПа М 5 кПа Н 70 кПа V 500 кПа |
Е 0,4 кПа |
М 10 кПа Н 70 кПа |
М 10 кПа Н 100 кПа |
М 10 кПа Н 100 кПа |
F 2 кПа М 5 кПа Н 70 кПа | |
|
Пределы допускаемой основной приведённой погрешности, % от ДИ, для измерительной ячейки |
ДИ>Х |
±0,04 |
±0,09 |
±0,04 |
±0,15 |
±0,075 |
±0,04 |
|
ДИ<Х |
F, L ±[0,015 + + 0,01-ВПИ/ДИ] М ±[0,002 + + 0,0019-ВПИ/ДИ] Н ±[0,005 + + 0,0049-ВПИ/ДИ] V ±[0,005 + + 0,00125-ВПИ/ДИ] |
±[0,015+0,03-ВПИ/ДИ] |
М ±[0,005+0,0035-ВПИ/ДИ] Н ±[0,005+0,0049-ВПИ/ДИ] |
М ±[0,02+0,013-ВПИ/ДИ] Н ±[0,085+0,013-ВПИ/ДИ] |
М ±[0,025+0,005 ВПИ/ДИ] Н ±[0,025+0,01-ВПИ/ДИ] |
F ±[0,015+0,01-ВПИ/ДИ] М ±[0,002+0,0019-ВПИ/ДИ] Н ±[0,005+0,0049-ВПИ/ДИ] | |
|
Напряжение питания постоянного тока преобразователя общего назначения,В |
от 10,5 до 42 |
от 10,5 до 42 |
от 10,5 до 42 |
от 10,5 до 42 |
от 10,5 до 42 |
от 10,5 до 42 | |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания на 1 В, % от ДИ |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В | |
|
Диапазон температуры измеряемой среды, °C |
от -40 до +120 |
от -25 до +80 |
от -40 до +120 |
от -50" до +310" |
(от -40 до +120)" (от -10 до +250)" |
от -40 до +120 | |
|
Диапазон относительной влажности, % |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диапазон температуры окружающей среды, °C |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
от -25 до +80 |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
от -40** до +60 без ЖКД от -30** до +60 с ЖКД |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
от -40 до+85 без ЖКД от -30 до +80 с ЖКД |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды на 28 °C, для измерительной ячейки |
F, L ±[0,055 % от ДИ + + 0,18 % от ВПИ] М ±[0,04 % от ДИ + + 0,009 % от ВПИ] Н, V ±[0,04 % от ДИ + + 0,0125 % от ВПИ] |
±[0,1 % от ДИ + + 0,15 % от ВПИ] |
М ±[0,07 % от ДИ + + 0,012 5% от ВПИ] Н ±[0,07 % от ДИ + + 0,009 % от ВПИ] |
±[0,25 % от ДИ + + 0,06 % от ВПИ] |
М ±[0,224 % от ДИ + + 0,056 % от ВПИ] Н ±[0,14 % от ДИ + + 0,028 % от ВПИ] |
F ±[0,055 % от ДИ + + 0,18% от ВПИ] М ±[0,04 % от ДИ + + 0,009 % от ВПИ] Н, V ±[0,04 % от ДИ + + 0,0125 % от ВПИ] |
|
Предельные значения рабочего (статического) давления (избыточное давление), для измерительной ячейки |
F, L 16 МПа М, Н, V 25 МПа (с кодом материала S), М, Н, V 16 МПа (с кодом материала, отличным от S) |
50 кПа |
32 МПа |
соответствует максимальному рабочему давлению фланца |
соответствует максимальному рабочему давлению фланца |
М, Н 14 МПа L 3,5 МПа |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением статического давления |
при изменении давления на каждые 6,9 МПа ±0,075 % от ДИ смещение нуля: F, L ±0,1 % от ВПИ М ±0,02 % от ВПИ Н, V ±0,028 % от ВПИ |
при изменении давления на каждые 6,9 МПа ±0,075 % от ДИ смещение нуля: М ±0,02 % от ВПИ Н ±0,028 % от ВПИ |
при изменении давления на каждые 0,69 МПа ±0,02 % от ДИ смещение нуля: ±0,014 % от ВПИ |
при изменении давления на каждые 0,69 МПа ±0,028 % от ДИ смещение нуля: ±0,007 % от ВПИ |
при изменении давления на каждые 6,9 МПа ±0,075 % от ДИ смещение нуля: F ±0,1 % от ВПИ М ±0,02 % от ВПИ Н. V ±0,028 % от ВПИ | |
|
Нестабильность нуля, для измерительной ячейки |
М, Н, V ±0,1 % от ВПИ в течение 120 месяцев |
— |
±0,1 % от ВПИ в течение 120 месяцев |
— |
±0,1 % от ВПИ в течение 12 месяцев |
М, Н ±0,1 % от ВПИ в течение 120 месяцев |
|
* Измерительные ячейки F - с кодом материала S, L - с кодом материала, отличным от S. * * В зависимости от типа заполняющей жидкости (см. техническую документацию фирмы-изготовителя). Примечание - Преобразователи измерительные EJX110А могут комплектоваться мембранными разделителями сред, с наименованием комплектной системы EJXC80A. Пределы допускаемой основной приведённой погрешности преобразователей EJX110А с мембранными разделителями сред: ±0,15% от ДИ при использовании мембранных разделителей с капиллярами, ±0,075% от ДИ при использовании мембранного разделителя прямого монтажа (прямой монтаж преобразователя на фланцевый мембранный разделитель). | ||||||
Таблица 2 - Преобразователи абсолютного и избыточного давления серии EJX...A
|
Основные характеристики |
EJX310A (абсол. давл.) с кодом измерительной ячейки L, М, А, В |
EJX430A (избыт, давл.) с кодом измерительной ячейки Н, А, В |
EJX440A (избыт, давл.) с кодом измерительной ячейки С, D |
EJX438A (избыт, давл.) с кодом измерительной ячейки А, В |
EJX510A (абсол. давл.), EJX530A (избыт, давл.) с кодом измерительной ячейки А, В, С, D |
EJX610A (абсол. давл ), EJX630A (избыт, давл.) с кодом измерительной ячейки А, В, С, D | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 | |
|
Диапазон выходного аналогового сигнала |
от 4 до 20 мА |
от 4 до 20 мА |
от 4 до 20 мА |
от 4 до 20 мА |
от 4 до 20 мА |
от 4 до 20 мА | |
|
Нижний (НПИ) и верхний (ВПИ) пределы измерений абсолютного/избыточног о давления, для измерительной ячейки |
L от 0 до 10 кПа М от 0 до 130 кПа А от0доЗ,5МПа В от Одо 16 МПа |
Н от-100 до 500 кПа А от-0,1 до 3,5 МПа В от-0,1 до 16 МПа |
С от-0,1 до 32 МПа D от-0,1 до 50 МПа |
А от -0,1 до 3,5 МПа В (плоского типа) от -0,1 до 7 МПа В (выступающего типа) от -0,1 до 16 МПа |
А от 0 до 200 кПа В от 0 до 2 МПа С от 0 до 10 МПа D от 0 до 50 МПа (для EJX530A НПИ = -0,1 МПа) |
А от 0 до 200 кПа В от 0 до 2 МПа С от 0 до 10 МПа D от 0 до 50 МПа (для EJX63OA НПИ = -0,1 МПа) | |
|
Предельные значения настраиваемого диапазона измерений (ДИ), для измерительной ячейки |
L от 0,5 до 10 кПа М от 1,3 до 130 кПа А от 0,0175до 3,5 МПа В от 0,08 до 16 МПа |
Н от 2,5 до 500 кПа А от 0,0175 до 3,5 МПа В от 0,08до 16 МПа |
С от 0,25 до 32 МПа D от 0,25 до 50 МПа |
А от 0,035 до 3,5 МПа В (плоского типа) от 0,16 до 7 МПа В (выступающего типа) от 0,16 до 16 МПа |
А от 8 до 200 кПа В от 0,04 до 2 МПа С от 0,2 до 10 МПа D от 1 до 50 МПа |
А от 2 до 200 кПа В от 0,01 до 2 МПа С от 0,05 до 10 МПа D от 0,35 до 70 МПа | |
|
Параметр X для измерительной ячейки |
L 5,4 кПа М 21,4 кПа А 0,35 МПа В 1,6 МПа |
Н 70 кПа А 0,35 МПа В 1,6 МПа |
С, D 5 МПа |
А 0,35 МПа В 1,6 МПа |
А 20 кПа В 0,2 МПа С 1 МПа D 5 МПа |
А 70 кПа В 0,2 МПа С 1 МПа D 7 МПа | |
|
Пределы допускаемой основной приведённой погрешности, % от ДИ, для измерительной ячейки |
ДИ>Х |
L ±0,075 А, В, М ±0,04 |
±0,04 |
±0,04 |
±0,15 |
±0,04 |
±0,04 ±0,025 (для EJX630A с опцией /НАС) |
|
ДИ<Х |
L ±[0,02+0,03 ВПИ/ДИ] М ±[0,01+0,005 ВПИ/ДИ] А, В ±[0,05+0,0035 ВПИ/ДИ] |
Н ±[0,005+0,0049 ВПИ/ДИ] А, В ±[0,005+0,0035 ВПИ/ДИ] |
С ±[0,005+0,0055 ВПИ/ДИ] D ±[0,005+0,0035 ВПИ/ДИ] |
±[0,1+0,005 ВПИ/ДИ] |
А ±0,004 ВПИ/ДИ В, С ±[0,005+0,0035 ВПИ/ДИ] D ±0,004 ВПИ/ДИ |
А ±[0,02+0,007 ВПИ/ДИ] В, С, D ±[0,005+0,0035 ВПИ/ДИ] для EJX63OA с опцией /НАС: А ±[0,008+0,006-ВПИ/ДИ] В, С, D ±[0.005+0,002ВПИ/ДИ] | |
|
Напряжение питания пост, гока преобразователя общего назначения, В |
от 10,5 до 42 |
от 10,5 до 42 |
от 10,5 до 42 |
от 10,5 до 42 |
от 10,5 до 42 |
от 10,5 до 42 | |
|
Пределы допускаемой дополнительной тогрешности, вызванной изменением напряжения питания на 1 В, % от ДИ |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диапазон температуры измеряемой среды, °C, для измерительной ячейки |
L от-40 до+100 А, В, М от -40 до +120 |
от -40 до +120 |
от -40 до +120 |
от -50* до +310* |
от -40 до +120 |
от -40 до +120 |
|
Диапазон относительной влажности, % |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) |
|
Диапазон температуры окружающей среды, °C |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
от -40* до +60 без ЖКД от -30* до +60 с ЖКД |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды на 28 °C, для измерительной ячейки |
L ±[0,1 % от ДИ + + 0,35 % от ВПИ] М ±[0,04 % от ДИ + + 0,035 % от ВПИ] А, В ±[0,04 % от ДИ + + 0,012 % от ВПИ] |
Н ±[0,04 % от ДИ + + 0,0125 % от ВПИ] А, В ±[0,04 % от ДИ + + 0,009 % от ВПИ] |
С ±[0,04 % от ДИ + + 0,0141 % от ВПИ] D ±[0,04 % от ДИ + + 0,009 % от ВПИ] |
±[0,5 % от ДИ + + 0,025 % от ВПИ] |
±[0,15% от ДИ + + 0,15 % от ВПИ] |
А ±[0,04 % от ДИ + + 0,075 % от ВПИ] В ±[0,04 % от ДИ + + 0,018 % от ВПИ] С, D ±[0,04% от ДИ + + 0,009 % от ВПИ] |
|
Предельные значения рабочего давления, для измерительной ячейки |
L 10 кПа М 130 кПа А 3,5 МПа В 16 МПа |
Н 500 кПа А ЗМПа В 16 МПа |
С 32 МПа D 50 МПа |
соответствует максимальному рабочему давлению фланца |
А 200 кПа В 2 МПа С 10 МПа D 50 МПа |
А 200 кПа В 2 МПа С 10 МПа D 70 МПа |
|
Максимальное значение давления перегрузки, для измерительной ячейки |
L, М 500 кПа А 16 МПа В 25 МПа |
Н,А 16 МПа В 25 МПа |
С 48 МПа D 75 МПа |
— |
А, В 4 МПа С 20 МПа D 75 МПа |
А 4 МПа В 16 МПа С 25 МПа D 105 МПа |
|
Нестабильность нуля |
±0,2 % от ВПИ в течение 120 месяцев |
±0,1 % от ВПИ в течение 120 месяцев |
±0,1 % от ВПИ в течение 120 месяцев |
EJX510A ± 0,2 % от ВПИ EJX530A: ±0,1 % от ВПИ в течение 180 месяцев |
EJX610A ± 0,2 % от ВПИ EJX630A: ± 0,1 % от ВПИ в течение 180 месяцев |
* В зависимости от типа заполняющей жидкости (см. техническую документацию фирмы-изготовителя).
Примечания:
1 Преобразователи измерительные EJX510A и EJX530A могут комплектоваться мембранными разделителями сред, с наименованием комплектной системы EJXC50A. Пределы допускаемой основной приведённой погрешности преобразователей EJX510A и EJX530A с мембранным разделителем сред ±0,055% от ДИ.
2 Преобразователи измерительные EJX430A могут комплектоваться мембранными разделителями сред, с наименованием комплектной системы EJXC80A. Пределы допускаемой основной приведённой погрешности преобразователей EJX430A с мембранным разделителем сред: ±0,15% от ДИ.
3 Преобразователи измерительные EJX310A могут комплектоваться мембранными разделителями сред, с наименованием комплектной системы EJXC81A. Пределы допускаемой основной приведённой погрешности преобразователей EJX310A с мембранным разделителем сред: ±0,15% от ДИ.
Таблица 3 - Многопараметрические преобразователи серии EJX...А
|
Основные характеристики |
EJX910A с кодом измерительной ячейки L, М, Н |
EJX930A с кодом измерительной ячейки М, Н | |
|
1 |
2 |
3 | |
|
Диапазон выходного аналогового сигнала |
от 4 до 20 мА |
от 4 до 20 мА | |
|
Нижний (НДИф) и верхний (ВДИф) пределы измерений дифференциального давления, для измерительной ячейки |
L от -10 до 10 кПа М от-100 до 100 кПа Н от -500 до 500 кПа |
М от-100 до 100 кПа Н от -500 до 500 кПа | |
|
Предельные значения настраиваемого диапазона измерений дифференциального давления (ДДИф), для измерительной ячейки |
L от 0,1 до 10 кПа М от 0,5 до 100 кПа Н от 2,5 до 500 кПа |
М от 1 до 100 кПа Н от 5 до 500 кПа | |
|
Параметр X для измерительной ячейки |
L 2 кПа М 10 кПа Н 70 кПа |
М 10 кПа Н 70 кПа | |
|
Пределы допускаемой основной приведённой погрешности измерения дифференциального давления, % от ДдИф , для измерительной ячейки |
Ддиф s X |
±0,04 |
±0,04 |
|
Ддиф < X |
L ±[0,015+0,005 Вдиа>/Даиф] М ±[0,005+0,0035 ВдЛф /Ддиф] Н ±[0,005+0,0049 Вдиф/Ддиф] |
М ±[0,005+0,0035-Вдиф /Ддиф] Н ±[0,005+0,0049 ВдИф /Ддиф] | |
|
Нижний (Нет) и верхний (Вст) пределы измерений статического (абсолютного) давления, для измерительной ячейки |
L от 0* до 16 МПа М, Н от 0* до 25 МПа |
М, Н от 0* до 32 МПа | |
|
Предельные значения настраиваемого диапазона измерений статического давления (Дст), для измерительной ячейки |
L от 1 до 16 МПа М, Н от 1 до 25 МПа |
М, Н от 1 до 32 МПа | |
|
Пределы допускаемой основной приведённой погрешности измерения статического давления, % от Дст |
±0,1 |
±0,1 | |
|
Нижний и верхний пределы измерений сигналов термопреобразователей сопротивления Pt100**, °C |
от -200 до +850 |
от -200 до +850 | |
|
Предельные значения настраиваемого диапазона измерений сигналов термопреобразователей сопротивления Pt100, °C |
от 10 до 1050 |
от 10 до 1050 | |
|
Пределы допускаемой основной абсолютной погрешности измерения и преобразования сигналов термопреобразователей сопротивления Pt100, °C |
±0,5 |
±0,5 | |
|
Напряжение питания постоянного тока преобразователя общего назначения, В |
от 10,5 до 42 |
от 10,5 до 42 | |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания на 1 В, % от диапазона измерений |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В | |
|
1 |
2 |
3 |
|
Диапазон температуры измеряемой среды, °C |
от -40 до +120 |
от -40 до +120 |
|
Диапазон относительной влажности, % |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) |
|
Диапазон температуры окружающей среды, °C |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
|
Пределы допускаемой дополнительной погрешности измерений дифференциального давления, вызванной изменением температуры окружающей среды на 28 °C, для измерительной ячейки |
L ±[0,055 % от ДдИф + 0,09 % от Вдиф] М ±[0,04 % от ДдИф + 0,009 % от ВдИф] Н ±[0,04 % от Ддиф + 0,0125 % от ВДИф] |
М ±[0,07 % от Дд„ф + 0,009 % от Вдиф] Н ±[0,07 % от Ддиф + 0,0125 % от Вд„ф] |
|
Пределы допускаемой дополнительной погрешности измерений статического (абсолютного) давления, вызванной изменением температуры окружающей среды на 28 °C, для измерительной ячейки |
L ±[0,08 % от Ддиф + 0,028 % от ВДИф] М, Н ±[0,08 % от Ддиф + 0,018% от Вдиф] |
М, Н ±[0,14 % от Ддиф + 0,018 % от ВДИф] |
|
Пределы допускаемой дополнительной погрешности измерений сигналов термопреобразователей сопротивления РПОО (°C), вызванной изменением температуры окружающей среды на 28 °C |
±0,5 |
±0,5 |
|
Пределы допускаемой дополнительной погрешности, измерений дифференциального давления, вызванной изменением статического давления на 6,9 МПа, для измерительной ячейки |
±0,075 % от Дд„ф смещение нуля: L ±0,05 % от ВДиф М ±0,02 % от Вдиф Н ±0,028 % от Вдиф |
±0,075 % от Ддиф смещение нуля: М ±0,02 % от Вдиф Н ±0,028 % от Вдиф |
|
Нестабильность нуля , для измерительной ячейки |
М, Н ±0,1 % от Вдиф в течение 120 месяцев |
М, Н ±0,1 % от Вдиф в течение 120 месяцев |
|
* Для преобразователей избыточного давления с разделительной мембраной Нст = -0,1 МПа. ** НСХ термопреобразователей сопротивления РПОО - по ГОСТ 6651-2009. | ||
Таблица 4 - Преобразователи EJXC40A с цифровыми вынесенными сенсорами
|
Основные характеристики 1 |
Вынесенные сенсоры EJX530A с кодом измерительной ячейки А, В, С, D 2 |
Вынесенные сенсоры EJX630A с кодом измерительной ячейки А, В. С, D 3 | |
|
Диапазон выходного аналогового сигнала |
от 4 до 20 мА |
от 4 до 20 мА | |
|
Нижний (НИЗб) и верхний (ВИЗб) пределы измерений избыточного давления вынесенными сенсорами, для измерительной ячейки |
А от-100 до 200 кПа В от-0,1 до 2 МПа С от -0,1 до 10 МПа D от -0,1 до 50 МПа |
А от-100 до 200 кПа В от -0,1 до 2 МПа С от -0,1 до 10 МПа D от -0,1 до 70 МПа | |
|
Предельные значения настраиваемого диапазона измерений дифференциального давления (ДИЗб), для измерительной ячейки |
А от 2 до 200 кПа В от 0,01 до 2 МПа С от 0,05 до 10 МПа D от 0,35 до 50 МПа |
А от 2 до 200 кПа В от 0,01 до 2 МПа С от 0,05 до 10 МПа D от 0,35 до 70 МПа | |
|
Нижний (Ндиф) и верхний (Вдиф) пределы измерений дифференциального давления, для измерительной ячейки |
А от -200 до 200 кПа В от -2 до 2 МПа С от -10 до 10 МПа D от -50 до 50 МПа |
А от -200 до 200 кПа В от-2 до 2 МПа С от -10 до 10 МПа D от -70 до 70 МПа | |
|
Предельные значения настраиваемого диапазона измерений дифференциального давления (ДДИф), для измерительной ячейки |
А от 2 до 200 кПа В от 0,01 до 2 МПа С от 0,05 до 10 МПа D от 0,35 до 50 МПа |
А от 2 до 200 кПа В от 0,01 до 2 МПа С от 0,05 до 10 МПа D от 0,35 до 70 МПа | |
|
Параметр X для измерительной ячейки |
А 20 кПа В 0,2 МПа С 1 МПа D 5 МПа |
А 70 кПа В 0,2 МПа С 1 МПа D 7 МПа | |
|
Пределы допускаемой основной приведённой погрешности измерения избыточного давления вынесенным сенсором Master ум и вынесенным сенсором Slave у % от Дизб , для измерительной ячейки |
Дизб — X |
±0,04 |
±0,04 ±0,025 (с опцией /НАС) |
|
Дизб < X |
А ±0,004 ВПИ/ДИ В, С ±[0,005+0,0035-ВПИ/ДИ] D ±0,004 ВПИ/ДИ |
А ±[0,02+0,007ВПИ/ДИ] В, С, D ±[0,005+0,0035 ВПИ/ДИ] с опцией /НАС: А ±[0,008+0,006 ВПИ/ДИ] В, С, D ±[0,005+0,002 ВПИ/ДИ] | |
|
Пределы допускаемой основной приведённой погрешности измерения дифференциального давления, % от ДдИф |
+ Y 2 + V 2 -ч 'м 'S |
±JvM2 + ys2 | |
|
Напряжение питания постоянного тока преобразователя общего назначения, В |
от 10,5 до 42 |
от 10,5 до 42 | |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания на 1 В, % от диапазона измерений |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В | |
|
1 |
2 |
3 |
|
Диапазон температуры измеряемой среды, °C |
от -40 до +120 |
от -40 до +120 |
|
Диапазон относительной влажности, % |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) |
|
Диапазон температуры окружающей среды, °C |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
|
Пределы допускаемой дополнительной погрешности измерений избыточного давления вынесенными сенсорами, вызванной изменением температуры окружающей среды на 28 °C, для измерительной ячейки |
A, B,C,D ±[0,15 % от ДИзб + 0,15 % от В„3б] |
А ±[0,04 % от Дизб + 0,075 % от ВИЗб] В ±[0,04 % от Дизб + 0,018 % от ВИзб] С и D ±[0,04 % от Дизб + 0,009 % от Визб] |
|
Нестабильность нуля , для измерительной ячейки |
A, B,C,D ±0,1 % от Вдиф в течение 120 месяцев |
A, B,C,D ±0,1 % от Вдиф в течение 120 месяцев |
Таблица 5 - Преобразователи дифференциального давления серии EJA...E
|
Основные характеристики 1 |
EJA11OE с кодом измерительной ячейки F*, L’, М, Н, V 2 |
EJA115E с кодом измерительной ячейки L, М, Н 3 |
EJA118E с кодом измерительной ячейки М, Н 4 |
EJA120E с кодом измерительной ячейки Е 5 |
EJA130E с кодом измерительной ячейки М, Н 6 |
EJA210E с кодом измерительной ячейки М, Н 7 | |
|
Диапазон выходного аналогового сигнала |
от 4 до 20 мА от 1 до 5 В** |
от 4 до 20 мА от 1 до 5 В** |
от 4 до 20 мА от 1 до 5 В” |
от 4 до 20 мА от 1 до 5 В** |
от 4 до 20 мА от 1 до 5 В“ |
от 4 до 20 мА от 1 до 5 В** | |
|
Нижний (НПИ) и верхний (ВПИ) пределы измерений дифференциального давления,для измерительной ячейки |
F от -5 до 5 кПа L от-10 до 10 кПа М от-100 до 100 кПа Н от -500 до 500 кПа V от-0,5 до 14 МПа |
F от -10 до 10 кПа М от-100 до 100 кПа Н от -500 до 500 кПа |
М от-100 до 100 кПа Н от -500 до 500 кПа |
Е от -1 до 1 кПа |
М от-100 до 100 кПа Н от -500 до 500 кПа |
М от-100 до 100 кПа Н от -500 до 500 кПа | |
|
Предельные значения настраиваемого диапазона измерений (ДИ), для измерительной ячейки |
F от 0,5 до 5 кПа L от 0,5 до 10 кПа М от 1 до 100 кПа Н от 5 до 500 кПа V от 0,14 до 14 МПа |
F от 1 до 10 кПа М от 2 до 100 кПа Н от 20 до 210 кПа |
М от 2,5 до 100 кПа Н от 25 до 500 кПа |
Е от 0,1 до 1 кПа |
М от 1 до 100 кПа Н от 5 до 500 кПа |
М от 1 до 100 кПа Н от 5 до 500 кПа | |
|
Параметр X для измерительной ячейки |
F, L 2 кПа М 5 кПа Н 100 кПа V 1,4 МПа с опцией /НАС: М 5 кПа Н 70 кПа V 500 кПа |
F 2 кПа М 5 кПа Н 100 кПа |
М 20 кПа Н 100 кПа |
Е 0,4 кПа |
М 10 кПа Н 100 кПа |
М 10 кПа Н 100 кПа | |
|
Пределы допускаемой основной приведённой погрешности, % от ДИ, для измерительной ячейки |
ДИ>Х |
±0,055 ±0,04 (с опцией /НАС) |
±0,055 |
±0,2 |
±0,2 ±0,09 (с опцией /НАС) |
±0,055 |
±0,075 |
|
ДИ<Х |
F, L ±[0,005 + + 0,02 ВПИ/ДИ] М ±[0,005 + + 0,0025-ВПИ/ДИ] Н ±[0,005 + + 0,01-ВПИ/ДИ] V ±[0,005 + + 0,005 ВПИ/ДИ] с опцией /НАС: М ±[0,002 + + 0,0019-ВПИ/ДИ] Н ±[0,005 + + 0,0049 ВПИ/ДИ] V ±[0,005 + + 0,0013 ВПИ/ДИ] |
F± [0,005+0,02 ВПИ/ДИ] М ±[0,005+0,0025 ВПИ/ДИ] Н ±[0,005+0,01 ВПИ/ДИ] |
±[0,15+0,01 ВПИ/ДИ] |
±[0,15+0,02 ВПИ/ДИ] с опцией /НАС: ±[0,015+0,03-ВПИ/ДИ] |
М ±[0,005+0,005-ВПИ/Д И] Н ±[0,005+0,01 ВПИ/ДИ] |
М ±[0,025+0,005-ВПИ/ДИ] н ±[0,025+0,01 ВПИ/ДИ] | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Напряжение питания постоянного тока преобразователя общего назначения, В |
от 10,5 до 42 |
от 10,5 до 42 |
от 10,5 до 42 |
от 10,5 до 42 |
от 10,5 до 42 |
от 10,5 до 42 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания на 1 В,% |
+0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В |
|
Диапазон температуры измеряемой среды, °C |
от -40 до +120 |
от -40 до +120 |
от -50*“ до +310*“ |
от -25 до +80 |
от -40 до +120 |
(от -40 до +120)** (от-10 до +250)** |
|
Диапазон относительной влажности, % |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) |
|
Диапазон температуры окружающей среды, °C |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
от -40*“ до +60 без ЖКД от -30*** до +60 с ЖКД |
от -25 до +80 |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды на 28 °C, для измерительной ячейки |
F, L +[0,08 % от ДИ + + 0,18 % от ВПИ] М ±[0,07 % от ДИ + + 0,02 % от ВПИ] Н ±[0,07 % от ДИ + + 0,015 % от ВПИ] V ±[0,07 % от ДИ + + 0,03 % от ВПИ] |
F ±[0,08 % от ДИ + + 0,18 % от ВПИ] М ±[0,07 % от ДИ + + 0,02 % от ВПИ] Н ±[0,07 % от ДИ + + 0,015 % от ВПИ] |
±[0,48 % от ДИ + 0,06 % от ВПИ] |
±[0,15 % от ДИ + 0,20 % от ВПИ] |
М ±[0,07 % от ДИ + 0,02 % от ВПИ] Н ±[0,07 % от ДИ + 0,015 % от ВПИ] |
М ±[0,14 % от ДИ + 0,028 % от ВПИ] Н ±[0,224 % от ДИ + 0,056 % от ВПИ] |
|
Предельные значения рабочего (статического) давления (избыточное давление) |
16 МПа 25 МПа (опция /HG) |
16 МПа |
соответствует максимальному рабочему давлению фланца |
от -50 до 50 кПа |
32 МПа |
соответствует максимальному рабочему давлению фланца |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением статического давления, для измерительной ячейки |
при изменении давления на каждые 6,9 МПа ±0,1 % от ДИ смещение нуля: F, L ±0,04 % от ВПИ М, Н, V ±0,028 % от ВПИ |
при изменении давления на каждые 6,9 МПа ±0,1 % от ДИ смещение нуля: F, L ±[0,04 % от ДИ + + 0.208 % от ВПИ] М, Н, V ±0,028 % от ВПИ |
при изменении давления на каждые 0,69 МПа: ±0,02% от ДИ |
при изменении давления на каждые 6,9 МПа: ±0,1% от ДИ |
при изменении давления на каждые 0,69 МПа: ±[0,028% от ДИ + 0,007% от ВПИ] | |
|
Нестабильность нуля, для измерительной ячейки |
М, Н, V±0,1 % от ВПИ в течение 84 месяцев |
М,Н ±0,1 % от ВПИ в течение 84 месяцев |
— |
— |
±0,1 % от ВПИ в течение 60 месяцев |
±0,1 % от ВПИ в течение 12 месяцев |
* Измерительные ячейки F - с кодом материала S, L - с кодом материала, отличным от S.
** Для кода выходного сигнала Q.
*** В зависимости от типа заполняющей жидкости (см. техническую документацию фирмы-изготовителя).
Примечание - Преобразователи измерительные EJA110Е могут комплектоваться мембранными разделителями сред, с наименованием комплектной системы EJAC80E. Пределы допускаемой основной приведённой погрешности преобразователей EJA110E с мембранными разделителями сред: +0,2% от ДИ при использовании мембранных разделителей с капиллярами, +0,075% от ДИ при использовании мембранного разделителя прямого монтажа (прямой монтаж на фланцевый мембранный разделитель).
Таблица 6 - Преобразователи абсолютного и избыточного давления серии EJA...E
|
Основные характеристики |
EJA310E (абсол. давл.) с кодом измерительной ячейки L, М, А |
EJA430E (избыт, давл.) с кодом измерительной ячейки А, В |
EJA440E (избыт, давл.) с кодом измерительной ячейки С, D |
EJA438E (избыт, давл.) с кодом измерительной ячейки А, В |
EJA510E (абсол. давл.) EJA530E (избыт, давл.) с кодом измерительной ячейки А, В, С, D |
EJA560E (избыт, давл.) с кодом измерительной ячейки А, В, С | |
|
1 |
2 |
3 |
4 |
5 |
6 |
6 | |
|
Диапазон выходного аналогового сигнала |
от 4 до 20 мА от 1 до 5 В* |
от 4 до 20 мА от 1 до 5 В* |
от 4 до 20 мА от 1 до 5 В* |
от 4 до 20 мА от 1 до 5 В* |
от 4 до 20 мА от 1 до 5 В* |
от 4 до 20 мА | |
|
Нижний (НПИ) и верхний (ВПИ) пределы измерений абсолютного/избыточного давления, для измерительной ячейки |
L от 0 до 10 кПа М от Одо 130 кПа А от 0 до 3,5 МПа В от 0 до 16 МПа |
Н от-100 до 500 кПа А от-0,1 до 3,5 МПа В от-0,1 до 16 МПа |
С от -0,1 до 32 МПа D от -0,1 до 50 МПа |
А от -0,1 до 3,5 МПа В (плоского типа) от -0,1 до 7 МПа В (выступающего типа) от -0,1 до 16 МПа |
А от 0 до 200 кПа В от Одо 2 МПа С от Одо 10 МПа D от 0 до 50 МПа (для EJX530A НПИ =-0,1 МПа) |
А от-100 до 400 кПа В от -0,1 до 1 МПа С от -0,1 до 3 МПа | |
|
Предельные значения настраиваемого диапазона измерений (ДИ), для измерительной ячейки |
L от 0,67 до 10 кПа М от 1,3 до 130 кПа А от 0,03 до 3,5 МПа В от 0,14 до 16 МПа |
Н от 5 до 500 кПа А от 0,03 до 3,5 МПа В от 0,14 до 16 МПа |
С от 5 до 32 МПа D от 5 до 50 МПа |
А от 0,06 до 3,5 МПа В (плоского типа) от 0,46 до 7 МПа В (выступающего типа) от 0,46 до 16 МПа |
А от 10 до 200 кПа В от 0,1 до 2 МПа С от 0,5 до 10 МПа D от 5 до 50 МПа |
А от 20 до 400 кПа В от 0,1 до 1 МПа С от 0,3 до 3 МПа | |
|
Параметр X для измерительной ячейки |
L 5,4 кПа М 21,4 кПа А 0,35 МПа В 1,6 МПа |
Н 70 кПа А 0,35 МПа В 1,6 МПа |
С, D 8 МПа |
А 0,35 МПа В 1,6 МПа |
А 20 кПа В 0,2 МПа С 1 МПа D 8 МПа |
А 100 кПа В 0,3 МПа С 0,5 МПа | |
|
Пределы допускаемой ОСНОВНОЙ приведённой погрешности, % от ДИ, для измерительной ячейки |
ДИ>Х |
L ±0,15 М, А, В ±0,1 |
±0,055 ±0.04 (с опцией /НАС) |
±0,055 |
±0,055 ±0,04 (с опцией /НАС) |
±0,055 |
±0,15 |
|
ДИ<Х |
L ±[0,095+0,0297 ВПИ/ДИ] М ±[0,045+0,009ВПИ/ДИ] А, В ±[0,062+0,0038 ВПИ/ДИ] |
Н ±[0,01+0,0063 ВПИ/ДИ] А, В ±[0,01+0,0045 ВПИ/ДИ] с опцией /НАС: Н +[0,005+0,0049 ВПИ/ДИ] А, В ±[0,005+0,0035 ВПИ/ДИ] |
С ±[0,015+0,01 ВПИ/ДИ] D ±[0,015+0,0064 ВПИ/ДИ] |
±[0,16+0,004 ВПИ/ДИ] |
А, В, С ±0,0055 ВПИ/ДИ D ±[0,0088-50 МПа/ДИ] с опцией /НАС: А ±0,004 ВПИ/ДИ В, С ±(0,005 + 0,0035 ВПИ/ДИ D ±[0,0064-50 МПа/ДИ] |
А ±0,0375 ВПИ/ДИ В ±0,045 ВПИ/ДИ С ±0,025 ВПИ/ДИ | |
|
1 |
2 |
3 |
4 |
5 |
6 |
6 |
|
Напряжение питания постоянного тока преобразователя общего назначения, В |
от 10,5 до 42 |
от 10,5 до 42 |
от 10,5 до 42 |
от 10,5 до 42 |
от 10,5 до 42 |
от 10,5 до 42 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания на 1 В, % от ДИ |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В |
±0,005 в диапазоне от 21,6 до 32 В |
|
Диапазон температуры измеряемой среды, °C, для измерительной ячейки |
L от-40 до+100 М, А, В от-40 до+120 |
от -40 до +120 |
от-40 до +120 |
от -50** до +300** |
от-40 до +120 |
от -20 до +150 |
|
Диапазон относительной влажности, % |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) |
от 0 до 100 (при 40 °C) |
от 0 до 100 |
|
Диапазон температуры окружающей среды, °C |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
от -40** до +60 без ЖКД от -30** до +60 с ЖКД |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
от -40 до +85 без ЖКД от -30 до +80 с ЖКД |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды на 28 °C, для измерительной ячейки |
L ±[0,12 % от ДИ + + 0,35 % от ВПИ] М ±[0,06 % от ДИ + + 0,035 % от ВПИ] А, В ±[0,06 % от ДИ + + 0,012 % от ВПИ] |
Н ±[0,083 % от ДИ + + 0,02 % от ВПИ] А, В ±[0,083 % от ДИ + + 0,014% от ВПИ] |
±[0,084 % от ДИ + + 0,035 % от ВПИ] |
±[0,53 % от ДИ + + 0,025 % от ВПИ] |
А, В, С ±[0,15 % от ДИ +0,15 % от ВПИ] D ±[0,15 % от ДИ + + 0,15% от 50 МПа] |
А, В, С ±[0,28ДИ+0,28ВПИ] |
|
Предельные значения рабочего давления, для измерительной ячейки |
L 10 кПа М 130 кПа А 3,5 МПа В 16 МПа |
Н 500 кПа А 3,5 МПа В 16 МПа |
С 32 МПа D 50 МПа |
соответствует максимальному рабочему давлению фланца |
А 200 кПа В 2 МПа С 10 МПа D 50 МПа |
А 400 кПа В 1 МПа С ЗМПа |
|
Максимальное значение давления перегрузки, для измерительной ячейки |
L, М 500 кПа А 4,5 МПа В 25 МПа |
Н, А 16 МПа В 25 МПа |
С 48 МПа D 60 МПа |
— |
А, В 4 МПа С 20 МПа D 60 МПа |
А 2 МПа В 5 МПа С 7,5 МПа |
|
Нестабильность нуля |
±0,1% от ВПИ в течение 12 месяцев |
±0,1 % от ВПИ в течение 84 месяцев |
±0,1 % от ВПИ в течение 60 месяцев |
EJA510E ±0,2 % от ВПИ EJA53OE ±0,1 % от ВПИ в течение 84 месяцев |
±0,2% от ВПИ в течение 12 месяцев | |
|
* Для кода выходного сигнала Q. * * В зависимости от типа заполняющей жидкости (см. техническую документацию фирмы-изготовителя). Примечания: 1 Преобразователи измерительные EJA510E и EJA530E могут комплектоваться мембранными разделителями сред, с наименованием комплектной системы EJAC50E. Пределы допускаемой основной приведённой погрешности преобразователей EJA510E и EJA530E с мембранным разделителем сред ±0,075% от ДИ. 2 Преобразователи измерительные EJA560E могут комплектоваться адаптерами санитарно-гигиенического присоединения, с наименованием комплектной системы EJAC60E. 3 Преобразователи измерительные EJA430E могут комплектоваться мембранными разделителями сред, с наименованием комплектной системы EJAC80E. Пределы допускаемой основной приведённой погрешности преобразователей EJA430E с мембранными разделителями сред: ±0,2% от ДИ. 4 Преобразователи измерительные EJA310E могут комплектоваться мембранными разделителями сред, с наименованием комплектной системы EJAC81E. Пределы допускаемой основной приведённой погрешности преобразователей EJA310E с мембранными разделителями сред: ±0,2% от ДИ. | ||||||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки:
- преобразователь;
- комплект монтажных и запасных частей;
- вентильные блоки (по отдельному заказу);
- кабельные вводы (по отдельному заказу);
- внешний контурный индикатор MLX (по отдельному заказу);
- ручные коммуникаторы или модемы с программным обеспечением для связи с преобразователями по протоколу BRAIN, HART (по отдельному заказу);
- программное обеспечение для настройки преобразователей по протоколам Foundation Fieldbus, PROFIBUS РА, RS485 Modbus (по отдельному заказу);
- руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Yokogawa Electric Corporation", Япония.
ГОСТ 22520-85 "Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия".
МРБ МП.2526-2015 " Преобразователи давления измерительные серий EJA и EJX. Методика поверки".
Заключение
Преобразователи давления измерительные серий EJA и EJX соответствуют требованиям технической документации фирмы "Yokogawa Electric Corporation", Япония.
Преобразователи соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии ЕАЭС N RU Д-JP.РС72.В.00110/20 от 17.04.2020) и ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия ЕАЭС RU C-JP.AA87.B.00197/19 от 21.08.2019).
Межповерочный интервал - не более 36 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 378-98-13.
Аттестат аккредитации № BY 112 1.0025, действителен до 30.03.2024.
Смотрите также
