Измерители усилия нажатия СМР-1

Назначение

Измерители усилия нажатия СМР-1 (далее прибор СМР-1) предназначены для измерения усилия сжатия в отдельной паре ламелей контактов врубного типа отключенных разъединителей 10.. .750 кВ и ячеек КРУ 6...10 кВ Приборы могут быть также использованы при регулировке усилия сжатия разъединителей.

Описание

В основу работы прибора положено изменение сопротивления тензорезисторов, приклеенных к балке, которая незначительно изгибается при воздействии механического усилия на губки щупа прибора. Это приводит к разбалансу измерительного моста, образованного этими тензорезисторами, и появлению на его диагонали электрического напряжения, которое преобразуется в цифровой код, численно равный этому усилию.

Прибор состоит из следующих основных узлов: корпуса с рукояткой, раздвижного измерительного щупа, частично смонтированного в корпусе, к которому приклеены четыре тензорезистора, образующие измерительный мост, платы печатного монтажа, аккумуляторной батареи.

Вывод данных осуществляется на четырехразрядный семисегментный жидкокристаллический индикатор, смонтированный в корпусе.

пломба

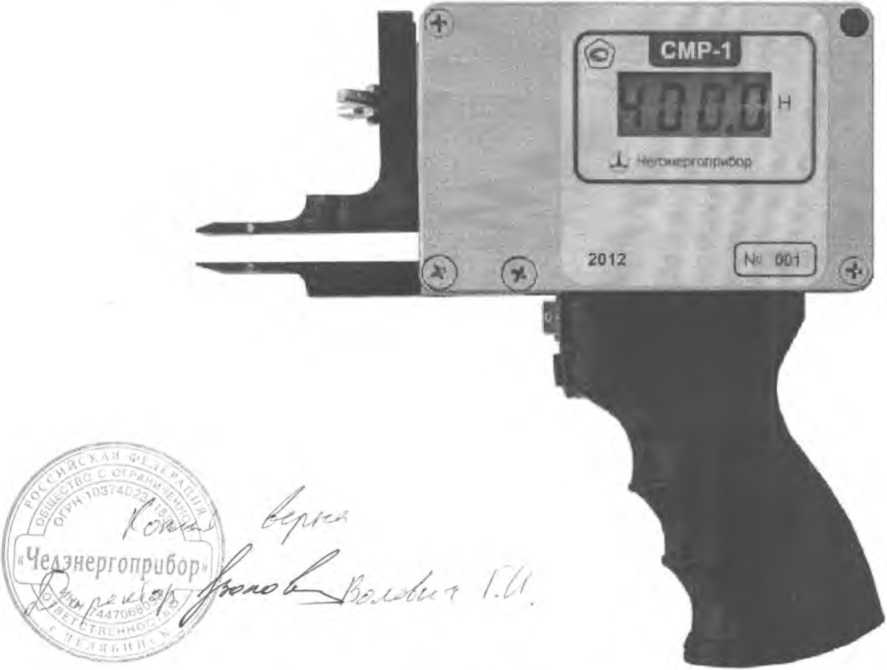

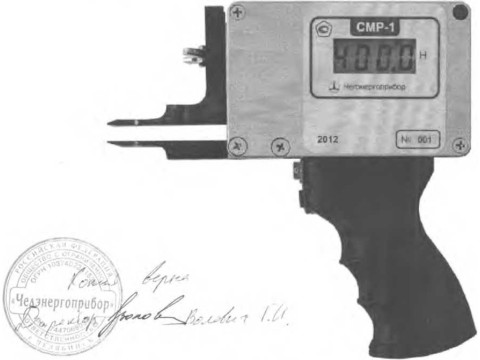

Рисунок 1 - Внешний вид прибора СМР-1

Технические характеристики

1. Габаритные размеры прибора (длинах ширинах высота), мм, не более .................190x190x40.

2. Масса прибора, кг, не более.......................................................................................................1,1.

3. Ширина измерительного щупа, мм, не более............................................................................24.

4. Высота измерительного щупа, мм, не более                                      15 ±

1.

5. Диапазон регулируемой высоты измерительного щупа, мм..............................................7 - 27.

6. Питание прибора СМР-1 от трех никель-металлогидридных аккумуляторов габарита А А емкостью 2500 мАч.

7. Диапазон измерения усилия сжатия, Н............................................................................50 - 500.

8. Цена единицы наименьшего разряда выходного кода, Н

9. Вариация показаний, %, не более

10. Пределы допускаемой основной относительной погрешности измерений усилия, %

11. Пределы допускаемой дополнительной погрешности измерений при изменении температуры окружающей среды от нормальных значений в рабочем диапазоне температур на каждые

15 °C равны пределам допускаемой основной погрешности измерений.

12. Пределы допускаемой дополнительной погрешности измерений при изменении высоты измерительного щупа в пределах от 7 мм до 28 мм равны пределам допускаемой основной погрешности измерений.

13. Пределы допускаемой дополнительной погрешности измерений при наличии внешнего однородного магнитного поля напряженностью 400 А/м равны пределам допускаемой основной погрешности измерений.

14. Пределы допускаемой дополнительной погрешности измерений при изменении влажности окружающего воздуха от нормальных до предельных значений в рабочих условиях применения равны пределам допускаемой основной погрешности измерений.

15. Время работы на одной полной зарядке аккумуляторов, ч, не менее.....................................90.

16. Время установления рабочего режима, с, не более....................................................................5.

17. Надежность прибора СМР-1 должна характеризоваться следующими значениями показателей:

а) средняя наработка на отказ при вероятности безотказной работы 0,95 - не менее 3000 ча

сов;

б) средний срок службы - не менее 10 лет.

18. Климатические условия применения:

■ Температура окружающей среды.....................................................................(-10 - +50) °C

■ Относительная влажность воздуха (без конденсации влаги), не более  90 % при 30 °C

■ Атмосферное давление..................................................................................(84 - 106,7) кПа.

Знак утверждения типа

наносят на лицевую панель прибора СМР-1 и титульный лист руководства по эксплуатации "■ типографским способом в левом верхнем углу.

Поверка

КомНцектность средства измерений

осуществляется по документу МП 56722-14 «ГСП. Измеритель усилия нажатия СМР-1. Методика поверки», утвержденной руководителем ГЦИ СИ ФБУ «Челябинский ЦСМ» в декабре 2013 года.

В перечень основных средств поверки входят:

- гири по ГОСТ OIML R 111-1-2009 5 кг (10 штук), класс М3.

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации (п. 5.2).

Нормативные документы

1. ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.

2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

3. ТУ 4273.014.71693739-2011 Измерители усилия нажатия СМР-1.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов обязательным требованиям, установленным законодательством Российской Федерации.
