Машины силоизмерительные для испытаний строительных материалов серии L
| Номер в ГРСИ РФ: | РБ 03 03 4771 11 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | "Controls S.r.l.", Италия |
Машины силоизмерительные для испытаний строительных материалов серии L предназначены для создания и измерения усилия при механических испытаниях цементных, бетонных изделий и других строительных материалов на сжатие и изгиб.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 4771 11 |
| Наименование | Машины силоизмерительные для испытаний строительных материалов серии L |
| Год регистрации | 2011 |
| Номер сертификата | 7485 |
| Дата регистрации | 2011-11-29 |
| Срок действия | 2016-11-29 |
| Получатель сертификата | фирма "Controls S.r.l.", Италия (IT) |
Производитель / Заявитель
фирма "Controls S.r.l."
Адрес: Via Aosta, 6, 20063 Cernusco sul Naviglio, Milan
Контакты: 8 10 39 02 92 18 41 / 8 10 39 02 92 10 33 33 / web: www.controls.it.
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2211-2012 |
Поверители
Скачать
|
Описание типа РБ 03 03 4771 11 [2012-07-04]
rb-03-03-4771-11_2012-07-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 4771 11 [2011-01-01]
rb-03-03-4771-11_2011-01-01.pdf
|
Скачать |
Описание типа
Назначение
Машины силоизмерительные для испытаний строительных материалов серии L предназначены для создания и измерения усилия при механических испытаниях цементных, бетонных изделий и других строительных материалов на сжатие и изгиб.
Область применения: лаборатории исследований механических свойств строительных материалов.
Описание
Принцип действия машин основан на преобразовании давления в гидроцилиндре, пропорционального измеряемой силе, в электрический сигнал с последующей его обработкой.
Машины состоят из системы нагружения состоящей из насосной установки, гидроцилиндра, силовой рамы с одной подвижной и одной неподвижной плитами, системы управления и измерительной системы включающей в себя силоизмерительный датчик и блок обработки и индикации.
При испытании образец устанавливается между плитами. пли
та перемещается и нагружает образец. При этом нагрузка, гжшслаЩ! Bate мая к
образцу, преобразуется силоизмерительным датчиком в электрический сигнал, который обрабатывается в электронном блоке обработки и индикации и отображается в единицах силы на дисплее.
Машины выпускаются в следующих исполнениях: 65-L10xx/xx, 65-L11хх/хх, 65-L12xx/xx, 65-L13xx/xx.
Машины могут комплектоваться следующими рабочими станциями: Pilot 3, Pilot 4, Automax 5, MCCC, Advantest.

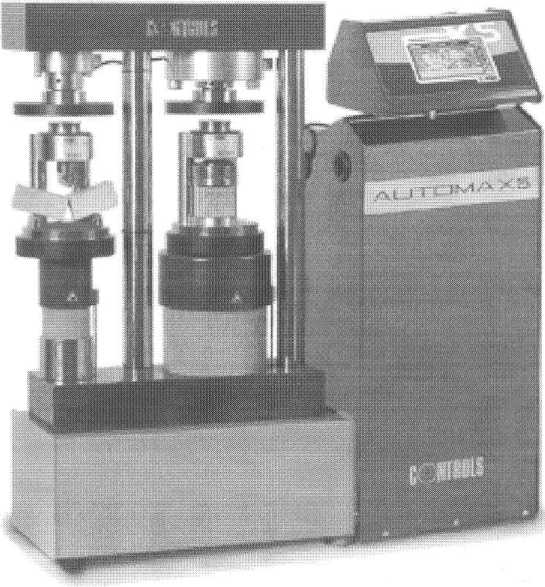

Внешний вид машин силоизмерительных для испытаний строительных материалов серии L приведен на рисунке 1.
Рисунок 1. Машина силоизмерительная для испытаний строительных материалов серии L исполнения 65-L1352.
Основные технические характеристики машин приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Исполнение | ||||
|
65-L10xx/xx |
65-L11хх/хх |
65-Ы2хх/хх |
65-L13xx/xx | ||
|
1 |
2 |
3 |
4 |
5 | |
|
Вид испытаний |
сжатие |
изгиб/ сжатие |
сжатие |
изгиб/ сжатие | |
|
Наименьший предел измерений (опционально), кН |
25(2,5) |
2(0,5)/ 25(2,5) |
25(2,51- |
/ Gja^ |
!(0,5)/ ^5) |
Государственный реестр] I средств измерений 1 \ Республики Беларусь / \Для документов/
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
Наибольший предел измерений, кН |
250 |
15/250 |
250 |
15/250 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
± 1 |
± 1 |
± 1 |
± 1 |
|
Дискретность отсчета, кН |
0,1 |
0,01/0,1 |
0,1 |
0,01/0,1 |
|
Размеры рабочих плит, мм |
40x40 |
зажим/ 40x40 |
0165 |
0165/ 0165 |
|
Максимальный ход поршня, мм |
50 |
30/50 |
50 |
30/50 |
|
Высота рабочего пространства, мм |
50 |
50/50 |
200 |
200/200 |
|
Масса, кг |
200 |
240 |
200 |
240 |
|
Габаритные размеры, дхщхв, мм |
817x415x820 | |||
|
Диапазон рабочих температур окружающей среды, °C |
+10- +30 | |||
|
Диапазон относительной влажности воздуха, % |
10-80 | |||
|
Напряжение и ток питания, В/Гц |
230/50 | |||
|
Потребляемая мощность, Вт |
750 | |||
Знак утверждения типа
Знак утверждения типа наносится на идентификационную табличку, прикрепленную к корпусу испытательной машины.
Комплектность
Машина силоизмерительная для испытаний строительных материалов серии L.
Руководство по эксплуатации.
Нормативные документы
Техническая документация фирмы «Controls s.r.L» (Италия).
Методика поверки: МРБ для испытаний строительных 70-Т0108/х. Методика поверки».
МП.2211-2012. «Машины силоизмерительные
материалов серии С, серии
дотуаея™
niframe
Государственный реестр средств «.■■•ерений Реотублжм Беларусь
Заключение
Машины силоизмерительные для испытаний строительных материалов серии L соответствуют требованиям технической документации фирмы «Controls s.r.l.»(Италия).
Государственные приемочные испытания проведены центром испытаний средств измерений Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 02.6.0.0002 от 15.02.2008). Юридический адрес: ул.Лепешинского,1, 246015, г.Гомель, тел. +375 232 68 44 01.
Межповерочный интервал - не более 12 месяцев.
