Весы автомобильные для взвешивания в движении LEWIM
| Номер в ГРСИ РФ: | РБ 03 02 4773 11 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | "Leon Engineering S.A.", Греция |
Весы автомобильные для для взвешивания в движении полной массы транспортного ср
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 4773 11 |
| Наименование | Весы автомобильные для взвешивания в движении LEWIM |
| Год регистрации | 2011 |
| Номер сертификата | 7487 |
| Дата регистрации | 2011-11-29 |
| Срок действия | 2016-11-29 |
| Получатель сертификата | фирма "Leon Engineering S.A.", Греция (GR) |
Производитель / Заявитель
фирма "Leon Engineering S.A."
Адрес: Tsoka 8,Thesi Xiropigado, 19600 Mandra Attikis
Контакты: +30 210 7770936 / +30 210 7758925 / contacts@leon-engineering.com
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверка проводится по СТБ 8013-2008 |
Поверители
Скачать
|
Описание типа РБ 03 02 4773 11 [2011-01-01]
rb-03-02-4773-11_2011-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4773 11 [2012-02-06]
rb-03-02-4773-11_2012-02-06.pdf
|
Скачать |
Описание типа
Назначение
Весы автомобильные для для взвешивания в движении полной массы транспортного ср
Весы не предназначены также ТС с консольно-выетунак
Область применения - п транспорта, службы экспл\ атац
Описание
Весы автомобильные для грузоприемных устройств. 16-т прибора (электронного взв микроконтроллера с принтером.
Грузоприемное ус троне гв установлены тензодатчики тина
Нагрузка, прикладываем? аналоговый электрически й < Процессор обрабатывает ризуль и индицирует значения поосно! движения транспортного срещ идентификации оператора, per?
ской документации фирмы эеция)
СТЬ ПРИМЕНЕНИЯ
взвешивания в движении «LEWIM» предназначены осей транспортного средства (ТС), определения сдства, движущегося со скоростью от 2 до 5 км/ч.
[ля взвешивания 'ГС, перевозящих жидкие грузы, а
мцими частями.
редприятия промышленности, сельского хозяйства, ш дорот и др.
взвешивания в движении «LEWIM» состоят из двух и рамп, образующих подъездные пути, вторичного сшивающего терминала) LD5218 на основе соединительных кабелей.
о включает в себя два модуля, в каждом из которых СР-10. являющиеся не отъем лемой частью модуля.
1я к датчикам, преобразуется в пропорциональный и гн ал. обрабатываемый вторичным прибором, таты измерений массы: хранит в памяти, вычисляет 1 и полной массы транспортного сред^^^д^^^юсти ства, а также позволяет вводить ьшХорФцигь\рб
If й
ютрапионный номер автомобиля. V /!
% ДО®™11™*/ //
Описание типа средства измерений
В весах применяется вторичный прибор 14)5218. являющийся неотъемлемой частью весов. Вторичны:'! прибор имеет жидкокристаллический индикатор с клавиатурой на 27 клавиш мембранного типа, flash-память RAM 32 кбайт, часы реального времени, постоянное запоминающее устройство для параметров системы, два последовательных порта связи RS-232. RS-485. Обмен данными осуществляется на скорости 2400 ...57600 бод, протокол Master/Slave.
В приборе имеется ункция внутренней диагностики, которая сообщает о неисправностях аппаратной части, повреждении эксплуатационных данных и о программных ошибках. Во время ввода всех системных и эксплуатационных данных осуществляется о поверки их действительности, при необходимости выдается сообщение об с ибке. Эти величины постоянно проверяются во время эксплуатации. Тип ошибки наказывается на дисплее.
К вторичному прибо ;у возможно подключение внешнего принтера и ПЭВМ. Интерфейс принтера и . э герфейс ведущего ком пью гера могут быть активны одновременно.
Протокол квитанции .-лвешивания включает в себя дату и время, номер серии распечатки, вес отделы г.осей, общее число осей и общий вес автомобиля. Дополнительно может р спечатываться идентификатор весов, идентификатор оператора и регистра!шош >ш номер автомобиля.

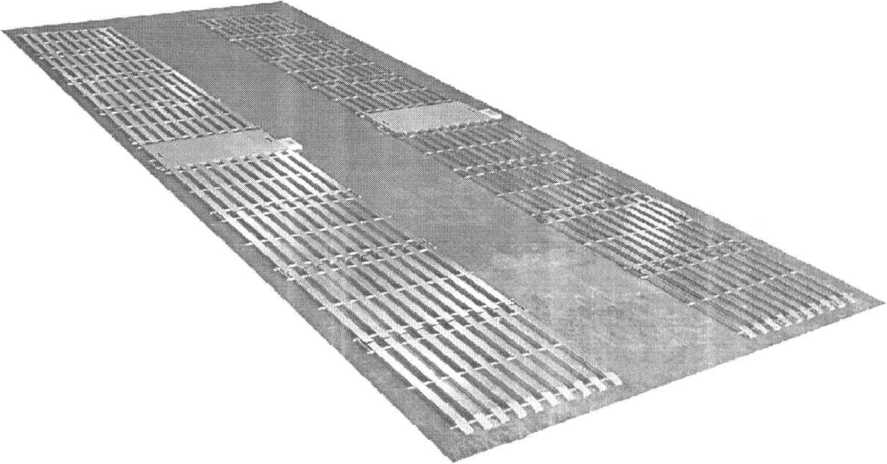

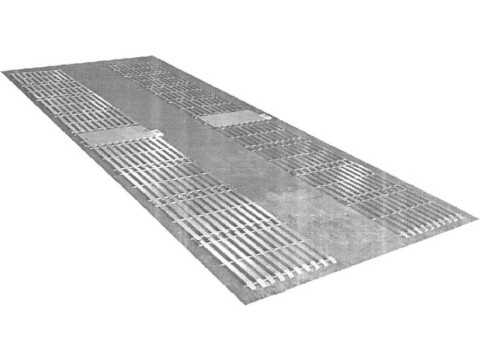

Внешний вид весов ■■ томобильных для взвешивания в движении «LEWIM», место пломбировки oi несанкционированного доступа, место нанесения доверительного клейма-на. .ейки приведены на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки
Рисунок 1. Внешний вид весов автомобильных для взвешивания в движении «LEWIM» место нанесения поверительного клейма-наклейки
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики весов автомобильных для взвешивания в движении «LEWIM» приведены в таблице 1
Таблица 1
|
Наименование |
Значение |
|
1. Классы точности весов по СТБ 1845: - при определении массы одиночной оси; - при определении полной массы транспортного средства |
С 2 |
|
1-Максимальная нагрузка, кг |
20 000 |
|
2. Интервал шкалы (d), кг |
50 |
|
3.Минимальная нагрузка, кг |
500 |
|
4. Максимально допустимая погрешность в режиме статического взвешивания одиночной оси двухосного ТС на рессорной подвеске |
±0,75 % от действительного значения массы одиночной оси |
|
5. Максимально допускаемое отклонение при взвешивании в движении одиночной оси всех других типов ТС |
±1.5 % от исправленного среднего значения массы одиночной оси |
|
6. Максимально допустимая погрешность полной массы ТС при взвешивании в движении |
± 1,0 % от действительного значения полной массы ТС |
|
7. Количество датчиков на взвешивающей платформе |
6 |
|
8. Количество взвешивающих платформ |
2 |
|
9. Скорость транспортного средства при взвешивании |
от 2 до 5 км/ч |
|
10. Максимально допускаемая погрешность при статическом взвешивании Нагрузка (т), выраженная в интервалах шкалы 0 < m < 50 d 50 d < m < 200 d 200 d < m < 1000 d |
IT Н IT р р р C i о £Х СХ О. 1 _________ |
|
11. Порог чувствительности, d |
1,4 |
|
12. Габаритные размеры взвешивающей платформы, м |
1,0 х 0,5 х 0.05 |
|
13. Диапазон рабочих температур |
от минус 10 °C до плюс 40 °C |
|
14. Напряжение питания |
от 1 87 до 253 В переменного тока; от 9 до 15 В постоянного тока |
|
15. Частота питания |
50 Гц |
|
16. Потребляемая мощность, не более |
15 В-А |
|
17. Степень защиты оболочки прибора LD5218 |
IP40 |
|
18. Масса, нс более - вторичного прибора LD5218 - 2 взвешивающие платформы, 16 рамп |
12.0 кг 620 кг |
|
19. Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
1 Весы автомобильные для взвешивания в движении «LEWIM» (2 взвешивающие платформы, вторичный прибор LD52I8)
1 шт;
1 экз;
16 шт;
1 шт.;
2 Руководство по эксплуатации и монтажу
3 Рампа
4 Комплект кабелей для подключения
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «Leon Engineering S.A.» (Греция);
СТБ 1845-2008 «Весы автоматические для взвешивания транспортных средств в движении. Общие требования и методы испытаний»;
СТБ 8013-2008 «Система обеспечения единства измерений Республики Беларусь. Весы автоматические для взвешивания транспортных средств в движении. Методика поверки»
Заключение
Весы автомобильные для взвешивания в движении «LEWIM» соответствуют требованиям технической документации фирмы «Leon Engineering S.A.» (Греция), СТБ 1845-2008.
Межноверочный интервал не более 6 месяцев (для весов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации метрологии и сертификации» Республика Беларусь
210015 г. Витебск, ул. Б. Хмельницкого, 20 тел. (0212) 23-51-31
Аттестат аккредитации № BY/1 12 02.6.0.0003 от 10.06.2008г.
