Весы автомобильные электронные Зевс АВ
| Номер в ГРСИ РФ: | РБ 03 02 4810 12 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ООО "Белпромторгобеспечение", р-н деревни Б. Стиклево, Минская обл. |
Весы автомобильные электронные Зевс ЛВ (далее весы) предназначены для измерения массы автомобилей, автопоездов, прицепов и полуприцепов (включая автоцистерны) в режиме статического взвешивания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 4810 12 |
| Наименование | Весы автомобильные электронные Зевс АВ |
| Год регистрации | 2012 |
| Номер сертификата | 7602 |
| Дата регистрации | 2012-01-31 |
| Срок действия | 2017-01-31 |
| Получатель сертификата | ООО "Белпромторгобеспечение", р-н деревни Б. Стиклево Минского района Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Белпромторгобеспечение"
Адрес: р-н деревни Б. Стиклево, Минский район, 223060
Контакты: +375(17)344-97-99 / bpto@cas.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2209-2012 |
Поверители
Скачать
|
Описание типа РБ 03 02 4810 12 [2012-01-01]
rb-03-02-4810-12_2012-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4810 12 [2012-08-01]
rb-03-02-4810-12_2012-08-01.pdf
|
Скачать |
Описание типа
Назначение
Весы автомобильные электронные Зевс ЛВ (далее весы) предназначены для измерения массы автомобилей, автопоездов, прицепов и полуприцепов (включая автоцистерны) в режиме статического взвешивания.
Применяются в различных областях хозяйственной деятельности.
Описание
Конструктивно весы состоят из 1рузоприемного устройства и дискретного отсчетного устройства. Грузоприемное устройство, в свою очередь, состоит из грузоприемной платформы, весоизмерительных тензорезисторных датчиков и распределительной коробки.
Принцип работы весов основан па преобразовании механического воздействия силы тяжести взвешиваемого автомобиля на весоизмерительные тензорезисторные датчики в электрический сигнал. Электрический сигнал, величина которого пропорциональна массе автомобиля, поступает на дискрегное отсчетное устройство. Дискретное отсчетное устройство производит преобразование сигналов весоизмерительных тсзорезисторных датчиков и индицирует массу взвешиваемого автомобидя на цифровом табло.
Весы изготавливаются в 5 (пяти) модификациях:
Зевс АВ-30 - весы с наибольшим пределом взвешивания - Зевс АВ-40 - весы с наибольшим пределом взвешивания - Зевс АВ-50 - весы с наибольшим пределом взвешивания
30000 кг;
40000 кг;
50000 кг;
60000 кг;
80000 кг;
Зевс ЛВ-60 - весы с наибольшим пределом взвешивания Зевс АВ-80 - весы с наибольшим пределом взвешивания
Каждая модификация весов комплектуется дискретным отсчетным устройством производства фирмы "Vishay Electronic", Израиль: "VT-200", а так же весоизмерительными тензорезисторными датчиками серии "WBK" производства фирмы "СAS Corporation Ltd", Корея.
В зависимости от типоразмера гр узо приемной платформы весы изготавливаются в 7 (семи) исполнениях, обозначаемых арабскими цифрами от 1 до 7.
Схема пломбирования весов от несанкционированного доступа с указанием месуй знака поверки в виде клейма-наклейки и по верительного клейма приведена в Прило^ИОД
есения

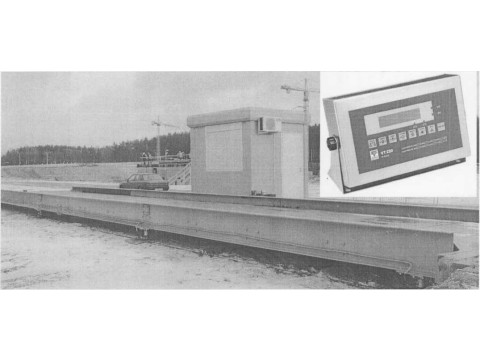

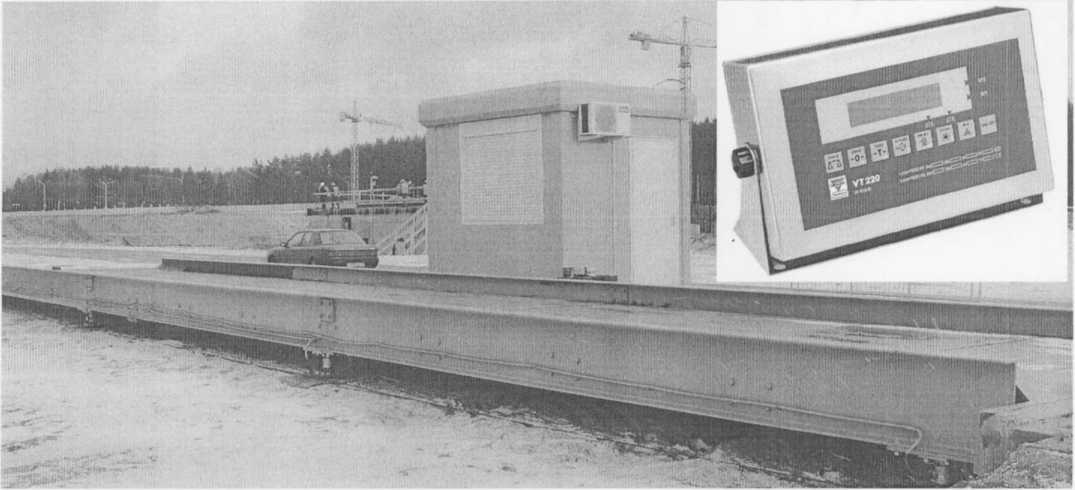

Внешний вид весов приведен на рисунке 1.
Рисунок 1 Внешний вид весов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики весов представлены в таблицах 1-3.
Таблица 1
|
Модификация |
Исполнение весов |
Габаритные размеры 1рузоприемной платформы, мм, не более |
Количество модулей, шт |
Количество весоизмерительных тензорезисторных датчиков, шт |
Масса грузоприемной платформы, кг, нс более |
|
Зевс АВ-30 |
1 |
6000x3510x550 |
1 |
4 |
3600 |
|
2 |
12000x3510x550 |
2 |
6 |
7200 | |
|
3 |
14000x3510x550 |
2 |
6 |
8400 | |
|
4 |
16000x3510x550 |
3 |
8 |
9600 | |
|
5 |
18000x3510x550 |
3 |
8 |
10800 | |
|
Зевс АВ-40 |
1 |
6000x3510x550 |
1 |
4 |
3600 |
|
2 |
12000x3510x550 |
2 |
6 |
7200 | |
|
3 |
14000x3510x550 |
2 |
6 |
8400 | |
|
4 |
16000x3510x550 |
3 |
8 |
9600 | |
|
5 |
18000x3510x550 |
3 |
8 |
10800 | |
|
Зевс АВ-50 |
1 |
— |
— |
— |
— |
|
2 |
12000x3510x550 |
2 |
6 |
7200 | |
|
3 |
14000x3510x550 |
2 |
6 |
8400 | |
|
4 |
16000x3510x550 |
3 |
8 |
9600 | |
|
5 |
18000x3510x550 |
3 |
8 |
10800 | |
|
6 |
22000x3510x550 |
4 |
10 |
13200 | |
|
7 |
24000x3510x550 |
4 |
10 |
14400 | |
|
Зевс АВ-60 |
1 |
— |
— |
— |
— |
|
2 |
12000x3510x550 |
2 |
6 |
7200 | |
|
3 |
14000x3510x550 |
2 |
6 |
8 100 | |
|
4 |
16000x3510x550 |
3 |
8 |
9600 | |
|
5 |
18000x3510x550 |
3 |
8 |
10800 | |
|
6 |
22000x3510x550 |
4 |
10 |
13200 | |
|
7 |
24000x3510x550 |
4 |
10 |
14400 | |
|
Зевс АВ-80 |
1 |
— |
— |
— |
— |
|
2 |
12000x3510x550 |
2 |
6 | ||
|
3 |
14000x3510x550 |
2 |
6 | ||
|
4 |
16000x3510x550 |
3 |
8 |
/ Z 9Ж' лА | |
|
5 |
18000x3510x550 |
3 |
8 |
// росудАОХОО. 1 1 1 1 qvT-7 petyrol 1 | |
|
6 |
22000x3510x550 |
4 |
10 | ||
|
7 |
24000x3510x550 |
4 |
10 |
Таблица 2
|
Модификации весов | |||||
|
Наименование параметра |
Зевс АВ-30 |
Зевс АВ-40 |
Зевс АВ-50 |
Зевс АВ-60 |
Зевс АВ-80 |
|
1 Класс точности весов по СТБ ЕН 45501-2004 |
Средний | ||||
|
2 Наибольший предел взвешивания НПВ, кг |
30000 |
40000 |
50000 |
60000 |
80000 |
|
3 Наименьший предел взвешивания, НмПВ, кг |
200 |
40(Р |
400 |
400 |
800 |
|
4 Дискретность отсчста(б) и цена поверочного деления (е), кг |
10 |
20 |
20 |
20 |
40 |
|
5 Диапазон выборки массы тары, кг |
От 0 до НПВ | ||||
|
6 Климатическое исполнение по ГОСТ 15150-69 Диапазон рабочих температур, ° С грузоприемного устройства: дискретного отсчетного усгройства: относительная влажность воздуха при 25 ° С, % |
УХЛ категории 2.1 от минус 30 до плюс 40 от минус 10 до плюс 40 98 | ||||
|
7 Время выхода на установленный режим работы должно быть, мин, не более |
15 | ||||
|
8 Время установления показаний весов, с, не более |
5 | ||||
|
9 Время непрерывной работы весов, ч, не более |
16 | ||||
|
10 Напряжение питания весов, В |
230(+Мз4 |
5) | |||
|
11 Частота питающей сети, Гц |
50±1 | ||||
|
12 Потребляемая мощность, В-А, не более 13 Степень защиты оболочки весов по ГОСТ 14254-96: для дискретного отсчетного устройства для грузоприемного устройства |
-------- _ |
—------- |
_ 10 IP 54 IP 55 |
— —. | |
|
14 Класс по способу защиты человека от поражения электрическим током по ГОСТ 12.24)07.0-75 |
II | ||||
Таблица 3
|
Пределы допускаемой погрешности, кг* | |
|
При первичной поверке | |
|
Интервалы взвешивания |
СП S Й S S сс сз сс сс сс |
|
< < < < < | |
|
Q о о о и | |
|
CQ « Ш и CQ | |
|
О <D О | |
|
ГО СО СП го по | |
|
от 0 до 500 е |
±5 ±10 ±10 ±10 ±20 |
|
св. 500 е до 2000 е |
±10 ±20 ±20 ±20 ±40 |
|
св. 2000 е до НПВ |
±15 — ±30 ±30 |
|
* - при эксплуатации весов пределы допускаемой погрешности устанавливаются в два раза больше, | |
|
чем при первичной поверке. | |
Знак утверждения типа
Знак утверждения типа наносится на таблички, закрепленные на корпусе дискретного отсчетного устройства и па грузоприемном устройстве, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки в соответствие с таблицей 4.
Таблица 4
|
Наименование |
Количество, шт. |
|
Грузоприемное устройство |
1 |
|
Дискретное отсчетное устройство |
1 |
|
Кабель соединительный и металлорукав (20 м) |
1 |
|
Руководство по эксплуатации |
1 |
|
МРБ МП. 2209-2012 "Весы автомобильные электронные Зевс АВ" |
1 |
|
Упаковочная коробка для тензометрических датчиков |
1 |
|
Упаковочная коробка для дискретного отсчетного устройства |
1 _______________________ _ |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 690718500.002-2011 "Весы автомобильные электронные Зевс АВ. Технические условия".
СТБ ЕН 45501-2004 "Средства измерений неавтоматические взвешивающие. Общие требования и методы испытаний".
ТР 2008/012/BY "Неавтоматические весоизмерительные приборы. Основные требования".
МРБ МП. 2209-2012 "Весы автомобильные электронные Зевс АВ"
Заключение
Весы автомобильные электронные "Зевс-АВ" соответствуют требованиям TP 2008/012/BY, СТБ ЕН 45501-2004 и ТУ BY 690718500.002-2011.
Межноверочный интервал не более 12 месяцев (для применения в сфере законодательной метрологии).
|
Научно-исследовательский испытательный центр БелГИМ. Старовиленский тракт, 93. 220093, г. Минск Тел. 4375(17)334-98-13 Аттестат аккредитации №BY/112 02.1.0.0025 |
