Счетчики газа ротационные RMG-132A, серии DKZ
| Номер в ГРСИ РФ: | РБ 03 07 2896 11 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | «RMG Messtechnik GmbH», Германия |
|
Описание типа РБ 03 07 2896 11 [2013-04-05]
rb-03-07-2896-11_2013-04-05.pdf
|
Скачать |
Счетчики газа ротационные RMG 132-А серии DKZ (далее - счетчики газа ротационные) предназначены для измерения объема газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2896 11 |
| Наименование | Счетчики газа ротационные RMG-132A, серии DKZ |
| Год регистрации | 2011 |
| Номер сертификата | 7501 |
| Дата регистрации | 2011-11-29 |
| Срок действия | 2016-11-29 |
| Получатель сертификата | фирма "RMG Messtechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "RMG Messtechnik GmbH"
Адрес: Postfach 280, 35502 Butzbach
Контакты: +49 561 5007 107 / messtechnik@rmg.de
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1619-2012. |
| Признание поверки | Первичная при выпуске из производства: фирма "RMG-Messtechnik GmbH", Германия (аттестат аккредитации поверочной лаборатории - - №BY/112 02.3.0.0207, срок действия аттестата - до 07.06.2018), шифр поверительного клейма - 207); Соглашение о признании первичной поверки между Госстан-дартом и фирмой "RMG Messtechnik GmbH", Германия. |
Поверители
Скачать
|
Описание типа РБ 03 07 2896 11 [2013-04-05]
rb-03-07-2896-11_2013-04-05.pdf
|
Скачать |
Описание типа
Назначение
Счетчики газа ротационные RMG 132-А серии DKZ (далее - счетчики газа ротационные) предназначены для измерения объема газа.
Область применения - предприятия газовой, химической и нефтехимической промышленности, энергетики, коммунального хозяйства и другие области хозяйственной деятельности.
Описание
Принцип действия счетчиков газа ротационных основан на измерении числа оборотов вращающихся поршней - роторов под действием проходящего газа.
Конструктивно счетчики газа ротационные состоят из измерительного и счетного механизма.
В корпусе измерительного механизма находятся два вращающихся ротора, которые уложены в роликовых подшипниках и бесконтактно связаны между собой через зубчатую пару. Вместе со стенками корпуса роторы образуют две измерительные камеры. Герметизация измерительных камер является бесконтактной и осуществляется через зазор, который роторы имеют между собой, а также через зазор между роторами и корпусом.
При отборе газа между входом и выходом счетчика возникает перепад давления, который создает на двух роторах крутящий момент. Когда этот момент становится больше момента удерживания роторов, они начинают вращаться, вследствие чего происходит периодическое заполнение и опорожнение обеих измерительных камер.
Вращательное движение роторов передается через электромагнитную муфту на роликовый восьмиразрядный счетный механизм, который суммирует число оборотов и показывает протекающий объем газа. В счетный механизм могут быть встроены НЧ или ВЧ датчики импульсов, которые передают информацию об измеренном объеме для дальнейшей
обработки в соответствующих вспомогательных устройствах.
Счетный механизм закреплен в свободном для вращения положении и настроен на необходимое направление потока газа в счетчике.
В качестве опции может устанавливаться электронный преобразователь расхода, который пересчитывает измеренное значение объема в объем при стандартных условиях.
Счетчики газа ротационные выпускают в следующих исполнениях: RMG 132-А, DK.Z 04, DKZ 02.
Модификацию RMG 132-А производят с диаметром условного прохода до 100 мм, корпус изготавливают из стали или алюминиевого сплава, роторы изготавливают из алюминиевого сплава.
Модификацию DK.Z 02 производят с диаметром условного прохода до 100 мм. В данной модификации изменена входная часть корпуса для снижения турбулентности потока газа, уменьшены габаритные размеры, улучшена форма роторов.
Модификацию DK.Z 04 производят с диаметром условного прохода до 200 мм. Детали корпуса изготавливают из чугуна с шаровидным графитом, роторы изготавливают из анодированного легкого металла. Анодированное покрытие обуславливает значительно более высокую устойчивость к износу поверхностей роторов.
Место нанесения знака поверки (клейма-наклейки) указано в приложении.

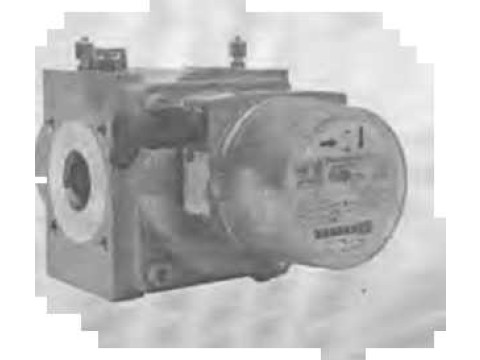

Внешний вид счетчиков газа ротационных представлен на рисунке 1.
RMG-132A
DKZ 04
DKZ 02
Рисунок 1 - внешний вид счетчиков газа ротационных RMG 132-^'cepnn.DKZ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков газа ротационных приведены в таблицах 1 и 2.
Таблица 1
|
Наименование характеристики |
Модификация | ||
|
RMG 132-А |
DKZ02 |
DKZ04 | |
|
1 Диаметр условного прохода и диапазон измерений в зависимости от типоразмера (G), м3/ч |
приведены в таблице 2 | ||
|
2 Пределы относительной погрешности измерения расхода, % |
±2 в диапазоне расходов от Qminflo QtBKn.; ±1 в диапазоне расходов от Qt до Qmax где Qt- значение переходного расхода согласно таблицы 2 | ||
|
3 Номинальное рабочее давление, МПа |
1,6; 2,5 |
1,0; 1,6 |
1,0; 1,6 |
|
4 Потеря давления при Qraax, кПа, не более |
3,4 |
3,4 |
5,3 |
|
5 Диапазон температур измеряемой среды, °C |
от минус 40 до плюс 60 |
от минус 20 до плюс 55 |
от минус 10 до плюс 40 |
|
6 Диапазон температур окружающего воздуха, °C |
от минус 40 до плюс 60 |
от минус 10 до плюс 60 |
от минус 10 до плюс 40 |
|
7 Диапазон температур окружающего воздуха при хранении, °C |
от минус 40 до плюс 60 |
от минус 20 до плюс 60 |
от минус 20 до плюс 60 |
|
8 Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 |
IP 65 |
IP 67 |
IP 67 |
|
9 Масса, кг, не более |
29 |
40 |
580 |
|
10 Габаритные размеры, мм, не более: - длина - ширина - высота |
528 210 300 |
471 241 318 |
1042 460 630 |
Таблица 2
|
Модификация RMG 132-А | ||||||||
|
ДУ, мм |
Типоразмер |
Значение верхнего предела измерения расхода, Qmax, М3/Ч |
Значение нижнего предела измерения расхода Qmin / значение переходного расхода Qt, м3/ч | |||||
|
Динамический диапазон | ||||||||
|
1:20 |
1:50 |
1:65 |
1:80 |
1:100 |
1:160 | |||
|
50 |
G40 G65 |
65 100 |
3/13 5/20 |
1,3/6,5 2/10 |
1,0/6,5 1,6/10,0 |
0,8/6,5 1,3/10,0 |
0,6/5,2 1/8 |
0,6/6,0 |
|
80 |
G100 G160 |
160 250 |
8/32 13/50 |
3/16 5/25 |
2,5/16,0 5/25 |
2/16 3/25 |
1,6/12,8 2,5/20,0 |
1,0/9,6 1,6/15,0 |
|
100 |
G160 |
250 |
13/50 |
5/25 |
5/25 |
3/25 |
2,5/20,0 |
1,6/15,0 |
|
Модис |
)икация DKZ 02 | |||||||
|
ДУ, мм |
Типоразмер |
Значение верхнего предела измерения расхода, Qmax, М3/ч |
Значение нижнего предела измерения расхода Qmin / значение переходного расхода Qt, м3/ч | |||||
|
Динамический диапазон | ||||||||
|
1:10 |
1:20 |
1:30 |
1:50 |
1:100 |
1:160 | |||
|
50 |
G40 G65 |
65 100 |
6/13 10/20 |
3/13 5/20 |
2,00/9,75 3/15 |
1,3/6,5 2/10 |
0,6/5,2 1/8 |
0,6/6,0 |
|
80 |
G 100 |
160 |
16/32 |
8/32 |
5/24 |
3/16 |
1,6/12,8 |
1,0/9,6 |
|
100 |
G 160 G250 |
250 400 |
25/50 40/80 |
13/50 20/80 |
8,0/37,5 13/60 |
5/25 8/40 |
2,5/20,0 4/32 |
1,6/15,0 2,5/24,0 |
|
Модис |
)икация DKZ 04 | |||||||
|
ДУ, мм |
Типоразмер |
Значение верхнего предела измерения расхода, Qmax, М3/Ч |
Значение нижнего предела измерения расхода Qmin / значение переходного расхода Qt, м3/ч | |||||
|
Динамический диапазон | ||||||||
|
• 1:10 |
1:20 |
1:30 |
1:50 |
1:100 |
1:160 | |||
|
50 |
G40 G65 |
65 100 |
6/13 10/20 |
3/13 5/20 |
2,00/9,75 3/15 |
1,3/6,5 2/10 |
0,65/5,20 1/8 |
0,6/6,0 |
|
80 |
G 100 G160 |
160 250 |
16/32 25/50. |
8/32 13/50 |
5/24 8,0/37,5 |
3/16 5/25 |
1,6/12,8 2,5/20,0 |
1,0/9,6 1,6/15,0 |
|
100 |
G 160 G250 |
250 400 |
25/50 40/80 |
13/50 20/80 |
8,0/37,5 13/60 |
5/25 8/40 |
2,5/20,0 4/32 |
1,6/15,0 2,5/24,0 |
|
150 |
G400 G650 |
650 1000 |
65/130 100/200 |
32/130 50/200 |
20,0/97,5 32/150 |
13/65 20/100 |
6,5/52,0 10/80 |
4,0/39,0 |
|
200 |
G 1000 |
1600 |
160/320 |
80/320 |
50/240 |
32/160 |
16/128 |
- |
|
Примечание - Значение переходного расхода составляет при динамическом диапазоне измерений 1:10 и 1:20 - 20% от Qmax, при 1:30 - 15% от Qmax, 1:50 - 10% от Qmax, 1:65 - 10% от Qmax, 1:80 -10% от Qmax, 1:100 - 8% от Qmax, 1:160 - 6% от Qmax | ||||||||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист
эксплуатационной документации фирмы.
Комплектность
В комплект поставки входит:
- счетчик газа ротационный (модификация и типоразмер согласно заказа) 1 шт.;
- газовый фильтр 1шт.;
- упаковка 1 шт.;
- эксплуатационная документация фирмы 1 экз.;
- методика поверки МРБ МП. 1619-2012 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы «RMG Messtechnik GmbH», (Германия);
СТБ EN 12480-2009 «Счетчики газа ротационные. Общие технические требования и методы испытаний»;
МРБ МП. 1619-2012 «Счетчики газа турбинные TRZ и счетчики газа ротационные RMG132-A серии DKZ. Методика поверки».
Заключение
Счетчики газа ротационные RMG 132-А серии DKZ соответствуют требованиям документации фирмы «RMG Messtechnik GmbH», Германия, СТБ EN 12480-2009 «Счетчики газа ротационные. Общие технические требования и методы испытаний».
Межповерочный интервал - не более 48 месяцев (для счетчиков газа ротационных применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ.
г.Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
