Установки для поверки счетчиков газа автоматизированные УПАСГ-1,6 М (зав. №№ 001-015)

Назначение

Установки для поверки счетчиков газа автоматизированные УПАСГ-1,6М предназначены для воспроизведения расхода (до 1,6 м3/ч) с целью поверки и калибровки счетчиков газа бытовых.

Описание

Принцип действия установки для поверки счетчиков газа автоматизированной УПАСГ-1,6М (далее - установка) основан на сопоставлении результатов одновременных измерений расхода (объема) потока рабочей среды поверяемым расходомером (счетчиком) и эталонным средством измерений, включенными последовательно в измерительной магистрали.

В качестве эталонного средства в установке используются микросопла, работающие в критическом режиме - скорость потока в горловине сопла равна критической скорости, а ниже горловины может превосходить ее. Постоянство расхода через поверяемое средство измерения и микросопла обеспечивается тем, что его величина определяется давлением и температурой атмосферного воздуха, забираемого из помещения, в котором эксплуатируется установка и не зависит от давления вниз по потоку. Результат измерений расхода (объема) с помощью установки принимают в качестве действительного значения.

Создание требуемого значения расхода осуществляется включением в работу определенного количества микросопел с известными расходами (дозаторами расхода) в различных комбинациях. Значения градуировочных коэффициентов микросопел определяются экспериментально при их градуировке на эталонах и эталонных средствах измерений 1-го разряда (поверочная схема ГОСТ Р 8.618-2006) с применением в качестве рабочей среды воздуха из лабораторного помещения.

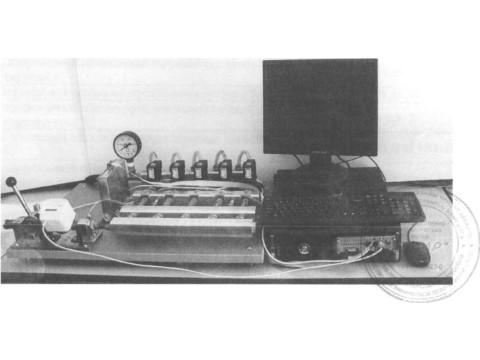

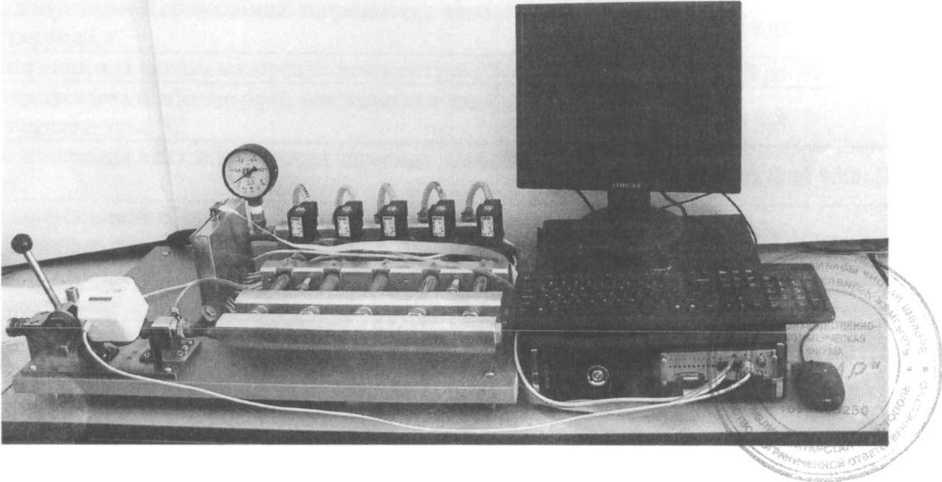

Конструктивно установка состоит из следующих основных узлов и приборов: основание, вакуумметр, держатель счетчика, фильтр, микросопла критические, электромагнитные клапана, кран, датчик температуры с основанием, системный блок ПЭВМ, блок управления (допускается размещение блока управления в одном корпусе с системным блоком ПЭВМ), печатающее устройство, монитор, барометр (по требованию заказчика), арматура и соединительные шланги.

Все узлы вакуумной системы соединяются между собой гибкими шлангами через штуцера и переходники.

Все узлы электронной части соединены между собой проводами и кабелями.

Программное обеспечение «Стенд СГ» (далее ПО) предназначено для управления установкой. получения от нее результатов измерений, расчета калибровочных коэффициентов, программирования электронных блоков счетчиков газа, расчета погрешности счетчиков газа, отображения и сохранения результатов.

Обмен данными с установкой происходит через цифровые интерфейсы. Поддерживаются три типа интерфейса: LPT, USB (при использовании модуля ввода/вывода L-Card), PCI (при использовании модуля ввода/вывода PCI-DISK).

ПО позволяет использовать сканер штрих-кодов для быстрого ввода номера электронного блока/счетчика.

Отображение результатов вычислений происходит на экране персонального компьютера. ПО позволяет осуществлять хранение результатов в базе данных и формировать протоколы поверки.

Доступ к настройкам, которые могут повлиять на метрологические характеристики стенда, защищены паролем.

НО работает под управлением операционной сис темы Windows ХР.

Идентификационные данные ПО:

таблица 1

Влияние программного обеспечения на метрологические характеристики СИ: 6-3,75*1 О*7 %

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010-С.

Технические характеристики

таблица 2

Знак утверждения типа

наносят па табличку флексографским способом, которую размещают на основании установки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

таблица 3

Поверка

осуществляется по документу «Рекомендация. ГСИ. Установка для поверки счетчиков газа автоматизированная УПАСГ-Е6М. Методика поверки ПДЕК.441462.002 И2», утвержденная ИДИ СИ ФГУ «Тест- Татарстан» 29.04.2011 г.

Основные средства поверки:

1. Государственный первичный эталон ТЭТ 118-06 диапазон расхода газа от 0,003 до 10 м1 2 3 4/ч с пределом допускаемой относительной погрешности ± 0.15 % (ФГУП ВПИИР).

2. Генератор импульсов АКИП-3303, период следования импульсов от 20 нс до 10000 с, погрешность уст ановки временного интервала - 5 нс при временном инт ервале менее 4 с. 10 мкс - при временном интервале более 4 с.

3. Термометр ртутный лабораторный ГЛ-4 ГОСТ 28498-90, диапазон измерений от 0 до 55 °C, ЦД0_1 °C.

4. Трубка Бурдона, диапазон измерений от 0 до 160 мм вод. ст. (от 0 до 1,6 кПа). ЦД I мм вод. ст.

5. Секундомер СОП нр-2а-2-010, КТ 3.

6. Измеритель сопротивления петли фаза-нуль ИФН-200, диапазон измерений сопротивления от 0.01 до 200 Ом, погрешность 3 %.

Сведении о методиках (методах) измерений

изложен!.[ в р. 3 «Устройство и принцип работы» «Руководство по эксплуатации. Установка для поверки счетчиков газа автоматизированнаяУПАСТ-1.6М. ПДЕК.441462.002 РЭ».

Нормативные документы

Рекомендации к применению

- для поверки и калибровки счетчиков газа бытовых.
