Твердомеры портативные ультразвуковые "Константа ТУ"
| Номер в ГРСИ РФ: | РБ 03 03 4737 16 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Твердомеры |
| Производитель / заявитель: | ООО "КОНСТАНТА", г. Санкт-Петербург |
Твердомеры портативные ультразвуковые «Константа ТУ» (далее - твердомеры) предназначены для измерения твёрдости металлов по шкалам Бринелля, Роквелла, Виккерса, твердости конструкционных и углеродистых сталей в лабораторных и цеховых условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 4737 16 |
| Наименование | Твердомеры портативные ультразвуковые "Константа ТУ" |
| Год регистрации | 2016 |
| Номер сертификата | 10293 |
| Дата регистрации | 2016-02-25 |
| Срок действия | 2019-07-23 |
| Получатель сертификата | ООО "КОНСТАНТА", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ООО "КОНСТАНТА"
Адрес: 198095, г. Санкт-Петербург, а/я 89
Контакты: (812)252-94-78
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по УАЛТ.170.000.00МП (2009 г.). |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации - № RA.RU. 311483, шифр поверительного клейма - СП); ООО "КОНСТАНТА" (аттестат аккредитации - №РОСС RU.0001.310036, шифр поверительного клейма - ГДМ)(НТК №01-13). |
Поверители
Скачать
|
Описание типа РБ 03 03 4737 16 [2016-12-13]
rb-03-03-4737-16_2016-12-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 4737 16 [2012-10-17]
rb-03-03-4737-16_2012-10-17.pdf
|
Скачать |
Описание типа
Назначение
Твердомеры портативные ультразвуковые «Константа ТУ» (далее - твердомеры) предназначены для измерения твёрдости металлов по шкалам Бринелля, Роквелла, Виккерса, твердости конструкционных и углеродистых сталей в лабораторных и цеховых условиях.
Описание
Твердомеры состоят из датчика и блока обработки информации. В качестве наконечника стержня, вдавливаемого в испытываемый образец, в датчике используется алмазная пирамида с углом между гранями 136 градусов.
Твердомеры реализуют метод ультразвукового контактного импеданса. Обработка первичной информации с выхода преобразователя производится микроконтроллером. Отображение результатов измерений осуществляется на жидкокристаллическом индикаторе.
Твердомеры укомплектованы датчиками УЗДТ ЮН, УЗДТ 50Н, УЗДТ 100Н. Датчики имеют одинаковые метрологические характеристики, габаритные размеры, одинаковую массу. Датчик УЗДТ ЮН используется при измерении твёрдости изделия из металла с шероховатостью поверхности Rz 2,5. Датчик УЗДТ 50Н используется при измерении твёрдости изделия из металла с шероховатостью поверхности Rz 5. Датчик УЗДТ 100Н используется при измерении твёрдости изделия из металла с шероховатостью поверхности Rz 10.
С помощью твердомеров можно оценивать твердость стали по шкалам HRN, HRA, HRB, HRT, HSD, HL, предел прочности металлов на разрыв.

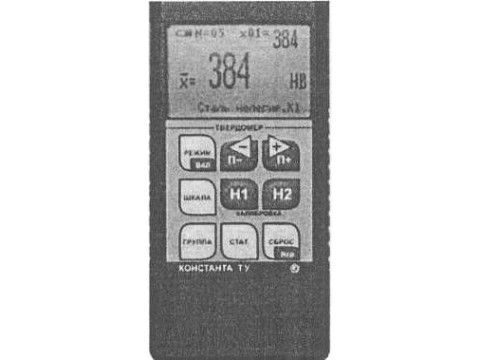

Фотография общего вида твердомеров представлена на рисунке 1.
Рисунок 1

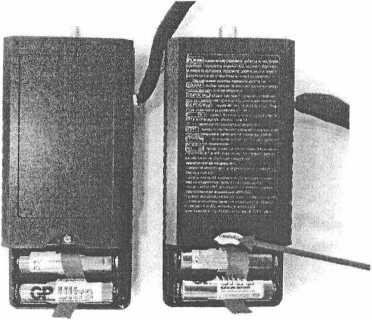

Схема пломбировки твердомеров от несанкционированного доступа представлена на рисунке 2.
Неподделываемая пломба качества ЗАО «КОНСТАНТА»
Рисунок 2
Твердомеры ориентированы для применения на судостроительных, энергетических, машиностроительных, транспортных и других предприятиях.
Технические характеристики
Таблица 1
|
Диапазоны измерений твердости по шкалам, ед. твёрдости: |
Пределы допускаемой абсолютной погрешности измерения твердости, ед. твёрдости |
|
1 |
2 |
|
Роквелла, HRC 20... 70 |
±2 |
|
Бринелля, НВ | |
|
75...150 |
±10 |
|
150...300 |
±15 |
|
300...650 |
±20 |
|
Виккерса, HV | |
|
240...500 |
±15 |
|
500...800 |
±20 |
|
800...940 |
±25 |
Напряжение питания твердомера от двух
от 2,7 до 3,3
120
3000
Время непрерывной работы от элемента питания, ч, не менее
Средняя наработка на отказ, ч, не менее
Габаритные размеры блока обработки информации, мм, не более
Продолжение таблицы 1
Длина
ширина
высота
датчика без плоской насадки
длина
диаметр
датчик с плоской насадкой
длина
диаметр
Масса, кг, не более
блока обработки информации
датчика
Рабочие условия применения:
температура окружающего воздуха, °C
относительная влажность воздуха, при 35 °C, % %
атмосферное давление, кПа
120 60
25
140
26
140
36
0,2 0,3
от минус 10 до плюс 40
до 98
от 96 до 104
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации УАЛТ.171.000.09РЭ типографским способом и резиновым клише на наружную сторону блока обработки информации.
Комплектность
Таблица 2
|
Наименование |
Обозначение |
Кол-во |
|
Твердомер «Константа ТУ»: -блок обработки информации -датчик УЗДТ 10 Н -датчик УЗДТ 50 Н -датчик УЗДТ 100Н футляр |
ТУ 4271-023-27449627-09 У АЛТ. 170.001.00 УАЛТ. 170.210.00 УАЛТ. 170.220.00 -УАЛТ. 170.230.00 УАЛТ. 171.300.00 |
1 шт. |
|
1 шт. | ||
|
1 шт. | ||
|
1 шт.* | ||
|
1 шт.* | ||
|
1 шт. | ||
|
Руководство по эксплуатации |
УАЛТ. 170.000.09РЭ |
1 шт. |
|
Методика поверки |
УАЛТ. 170.000.00МП |
1 шт. |
* - поставляется по заказу
Поверка
осуществляется в соответствии с документом УАЛТ.170.000.00МП «Твердомер портативный ультразвуковой «Константа ТУ». Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 07.04.2009 г.
При поверке используются следующие основные средства поверки. Таблица 3
|
№ п/п |
Наименование средства измерений |
Метрологические характеристики | |
|
Диапазон измерений |
Погрешность, класс точности | ||
|
1 |
2 |
3 |
4 |
|
1. |
Меры твёрдости Роквелла |
от 20 до 70 ед. твёрдости |
2 разряд |
|
2. |
Меры твёрдости Бринелля |
от 90 до 650 ед. твёрдости |
2 разряд |
|
3. |
Меры твёрдости Виккерса |
от 400 до 875 ед. твёрдости |
2 разряд |
Сведения о методах измерений
В соответствии с документом «Твердомеры портативные ультразвуковые «Константа ТУ». Руководство по эксплуатации»
Нормативные документы
ГОСТ 8.062-85 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля»
ГОСТ 8.063-2012 «ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкале Виккерса»
ГОСТ 8.064-94 «ГСИ. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла»
Технические условия ТУ 4271-029-27449627-09
