Машины разрывные ИР 5047-50

Назначение

Машины разрывные типа ИР 5047-50 предназначены для испытания на растяжение образцов из пластмасс, резины, черных и цветных металлов и других материалов в пределах их технических возможностей. Машины разрывные ИР 5047-50 предназначены для создания нормированного значения меры силы при испытаниях на растяжение образцов из пластмасс, резины, черных и цветных металлов и других материалов в пределах их технических возможностей.

Машины могут быть использованы в лабораториях предприятий и научно-исследовательских институтов при изучении и контроле физико-механических свойств материалов.

Описание

Принцип действия машин основан на преобразовании нагрузки, приложенной к испытываемому образцу датчиком тензорезисторным силоизмерительным в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке.

Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производиться измерение значения величины этой нагрузки и соответствующей ей величины деформации образца.

Машины состоят из основания и закрепленной на нем рамы с подвижной и неподвижной траверсами и электронного блока управления на приборной стойке и пульта оператора. Подвижная траверса перемещается по направляющим колоннам с помощью управляемого электромеханического привода. Скорость перемещения подвижной траверсы задается с панели электронного блока управления. Испытываемый образец устанавливается в захватан между подвижной и неподвижной траверсами. Тензорезисторный датчик размещен на подвижной траверсе. В качестве силоизмерительного тензорезисторного датчика используются датчики типа ДСТ-У фирмы «Тензо-измеритель», г.Москва, (Госреестр М 38323-08). С подвижной траверсой связан датчик перемещения, выходной сигнал которого обрабатывается электронным блоком и выводится на дисплей. Машины могут быть укомплектованы различными аксессуарами (захватами, экстензометрами для обеспечения различных видов измерений испытываемого образца).

Управление машиной, прием и преобразование информации в цифровую форму от датчика тензорезисторного силоизмерительного, датчика перемещения и конечных выключателей производятся с пульта оператора, на панели которого расположены жидкокристаллический графический дисплей и клавиатура управления.

Машина обеспечивает:

- ввод данных и управление с клавиатуры в диалоговом режиме;

- испытание образца по заданному алгоритму;

- полную автоматизацию процесса испытания, включая ускоренный подвод подвижной плиты к образцу с автоматическим переключением скорости с ускоренной на рабочую, а также быстрый автоматический возврат траверсы в исходное положение после разрушения образца;

- математическую обработку результатов испытания;

- выдачу информации о результатах испытаний на дисплей;

- связь с внешними устройствами.

Машины выпускаются в пяти модификациях: ИР 5047-50, ИР 5047-50-01, ИР 5047-50-02, ИР 5047-50-10, ИР 5047-50-11, отличающихся комплектностью, которая расширяет возможности при испытании.

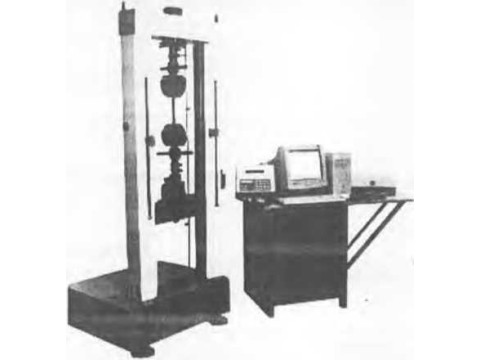

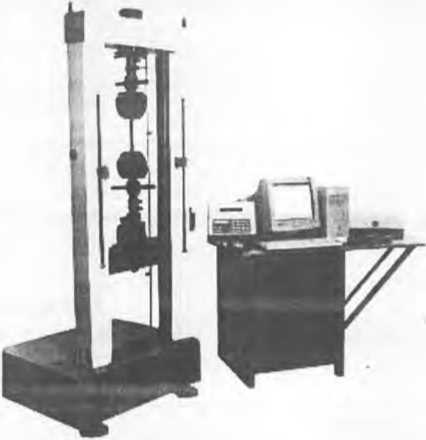

Рис.1

Технические характеристики

Метрологические и технические характеристики мер приведены в таблице I Таблица 1

Знак утверждения типа

наносится на фирменные таблички фотохимическим способом и указывается или наносится на титульном листе паспорта.

Комплектность

Комплектность машин разрывных ИР 5047-50 (в том числе модификаций) приведена в таблице 2.

Таблица 2

Поверка

осуществляется по “Методике поверки”, приведенной в разделе 20 паспорта Гб 2.773.171ПС и разделе 12 паспорта Гб 2.773.255 М ПС, согласованной с ГП «ВНИИФТРИ» «09» апреля 1991 г.

Основными средствами поверки являются:

- динамометр .образцовый переносной 3-го разряда по ГОСТ 9500;

- индикатор часового типа ИЧ-50 по ТУ 2-034-611;

- штангенрейсмас ШР-630-0,1 ГОСТ 164:

- секундомер типа СОП по ГОСТ 5072-79.

Сведения о методах измерений

Нормативные документы

1. ГОСТ 28840-90 «Машины для испытания материалов на растяжение сжатие и изгиб. Общие технические требования»,

2. ТУ 25-7701.076-91. Технические условия.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательством Российской Федерации.
