Машины разрывные ИР 5143-200
| Номер в ГРСИ РФ: | РБ 03 03 3249 11 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | ООО "ЗАВОД ИСПЫТАТЕЛЬНЫХ ПРИБОРОВ" (ЗИП), г. Иваново |
Машины разрывные ИР 5143-200 предназначены для создания нормированного значения силы при испытаниях на растяжение или сжатие образцов из металлов, сплавов; определение силовых характеристик и деформаций (прогиба) пружин винтовых и тарельчатых; других материалов и изделий в пределах их технических возможностей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 3249 11 |
| Наименование | Машины разрывные ИР 5143-200 |
| Год регистрации | 2011 |
| Номер сертификата | 8296 |
| Дата регистрации | 2012-12-27 |
| Срок действия | 2015-04-01 |
| Получатель сертификата | ООО "ЗИП", г. Иваново, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЗИП"
Адрес: ул. Лежневская, д.183, 153582, г. Иваново
Контакты: (4932)23-4595, (4932)23-45-95, zip@tochpribor.su
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по Гб 2.773.262 ПС. |
| Признание поверки | Первичная при выпуске из производства: Ивановский ЦСМС (номер реестра - №023, шифр поверительного клейма - БО)(НТК №05-11). |
Поверители
Скачать
|
Описание типа РБ 03 03 3249 11 [2013-04-18]
rb-03-03-3249-11_2013-04-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 3249 11 [2011-09-28]
rb-03-03-3249-11_2011-09-28.pdf
|
Скачать |
Описание типа
Назначение
Машины разрывные ИР 5143-200 предназначены для создания нормированного значения силы при испытаниях на растяжение или сжатие образцов из металлов, сплавов; определение силовых характеристик и деформаций (прогиба) пружин винтовых и тарельчатых; других материалов и изделий в пределах их технических возможностей.
Машины могут быть использованы в производственных и лабораторных условиях в машиностроении, металлургии, энергетике, нефтегазовой и других отраслях промышленности при изучении и контроле физико-механических свойств металлов.
Описание
Принцип работы машин основан на преобразовании нагрузки, приложенной к испытываемому образцу, датчиком тензорезисторным, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке.
Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей величины деформации образца.
Машины состоят из основания и закреплённой на ней рамы с подвижной и неподвижной траверсами, электронного блока управления на приборной стойке и пульта оператора. Подвижная траверса перемещается по направляющим колоннам с помощью управляемого электромеханического привода. Скорость перемещения подвижной траверсы задаётся с панели электронного блока управления. Испытываемый образец устанавливается в захватах, один из которых закреплён на подвижной траверсе, а второй - неподвижен.
В качестве силоизмерительного тензорезисторного датчика используются датчики типа ДСТУ фирмы «Тензоизмеритель», г.Москва (Госреестр № 38323-08). С подвижной траверсой связан датчик перемещения, выходной сигнал которого обрабатывается электронным блоком и выводится на дисплей. Машины могут быть укомплектованы различными аксессуарами (захватами, экстензомерами для обеспечения различных видов измерений испытываемого образца).
Управление машиной, приём и преобразование информации в цифровую форму от датчика тензорезисторного силоизмерительного, датчика перемещения и конечных выключателей производятся с пульта оператора, на панели которого расположены жидкокристаллический графический дисплей и клавиатура управления.
Машина обеспечивает:
- ввод данных и управление с клавиатуры в диалоговом режиме;
- испытание образца по заданному алгоритму;
- полную автоматизацию процесса испытаний: ускоренный подвод подвижной траверсы к образцу с автоматическим переключением скорости с ускоренной на рабочую, а так же быстрый автоматический возврат траверсы в исходное положение после разрушения образца;
- математическую обработку результатов испытаний;
- выдачу информации о результатах испытаний на дисплей;
- связь с внешними устройствами.
Машины выпускаются в трёх модификациях:
ИР 5143-200-10; ИР 5143-200-11; ИР 5143-200-12, отличающихся комплектностью, которая расширяет возможности при испытаниях.
При этом упруго-прочностные характеристики по ГОСТ 1497 определяются на модификациях машин:
- модификация ИР 5143-200-10 - временное сопротивление, относительное удлинение, относительное сужение, истинное сопротивление разрыву;
- модификация ИР 5143-200-11; ИР 5143-200-12 - временное сопротивление, относительное удлинение, относительное сужение, истинное сопротивление разрыву, физический предел текучести, условный предел текучести, модуль упругости, предел пропорциональности.
Машины предназначены для работы в помещениях лабораторного типа при температуре окружающей среды от +10 °C до +35 °C и относительной влажности воздуха от 45 % до 80 %.

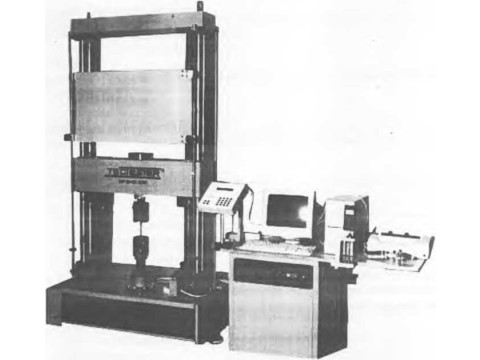

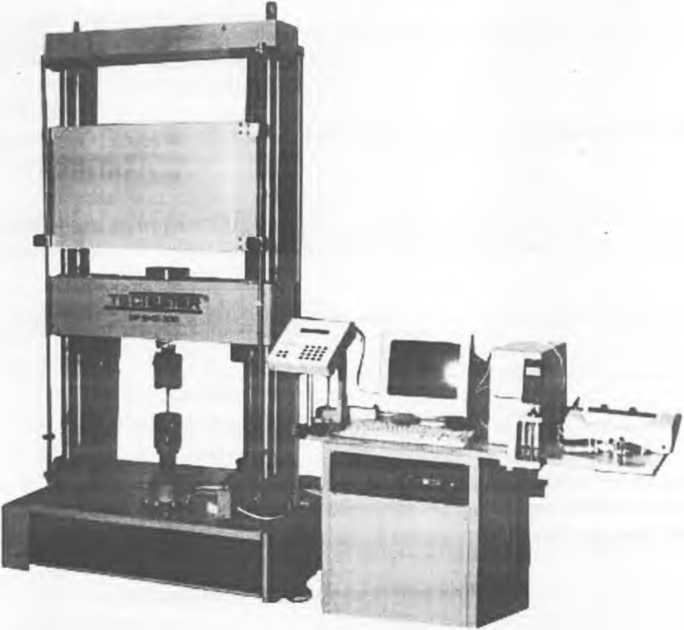

Рис.1
Технические характеристики
Метрологические и технические характеристики мер приведены в таблице 1
Таблица 1
|
Основные параметры и размеры |
ИР 5143-200 | ||
|
- 10 |
-11 |
-12 | |
|
1.1 Диапазон испытательных нагрузок, кН |
0-200 | ||
|
1.2 Диапазон измерений испытательных нагрузок, кН |
8-200 | ||
|
1.3 Пределы допускаемой относительной погрешности измерения испытательных нагрузок при прямом и обратном ходе (от измеряемой нагрузки), % - в режиме растяжения - в режиме сжатия |
±1 ±2 | ||
|
1.4 Диапазон скоростей перемещения подвижной траверсы, мм/мин |
0,05-100 | ||
|
1.5 Наибольший ход подвижной траверсы, мм, не менее |
800 |
800 | 1000 | |
|
1.6 Ширина рабочего пространства, мм, не менее |
650 | ||
|
1.7 Габаритные размеры, мм, не более установка испытательная - длина - ширина - высота |
1200 950 2180 |
1200 950 2380 | |
|
стойка приборная - длина - ширина - высота |
1305 585 790 | ||
|
1.8 Масса, кг, не более - установка испытательная - стойка приборная |
1200 100 |
|
1.9 Питание от сети переменного тока, - напряжение, В - частота, Гц |
38О/22О+,о%.|5% 50±1 |
|
1.10 Потребляемая мощность, Вт, не более |
2100 |
|
1.11 Полный средний срок службы, лет |
15 |
Знак утверждения типа
наносится на фирменные таблички фотохимическим способом и наносится на титульном листе паспорта методом печати.
Комплектность
Комплектность машин разрывных типа ИР 5143-200 (в том числе модификаций) при
ведена в таблице 2
Таблица 2________________________________________________________________________
|
Обозначение модификаций машин |
Состав |
|
ИР 5143-200-10 |
1. Установка испытательная. 2. Стойка приборная. 3. Пульт оператора. 4. Захваты для закрепления образцов при испытании на растяжение. 5. Приспособление для испытания образцов при работе измерителя силы в режиме сжатия (изгиб, сжатие, в том числе прогиб пружин, сплющивание).* 6. Печатающее устройство. 7. Запасные части и приспособления. 8. Паспорт. |
|
ИР 5143-200-11 |
1. Установка испытательная. 2. Стойка приборная. 3. Пульт оператора. 4. Захваты для закрепления образцов при испытании на растяжение. 5. Приспособление для испытания образцов при работе измерителя силы в режиме сжатия (изгиб, сжатие, в том числе прогиб пружин, сплющивание).* 6. Программно-технический комплекс. 7. Измеритель продольной деформации. 8. Программа на растяжение и сжатие. 9. Запасные части и приспособления. 10. Паспорт. |
|
ИР 5143-200-12 |
1. Установка испытательная. 2. Стойка приборная. 3. Пульт оператора. 4. Захваты для закрепления образцов при испытании на растяжение. 5. Приспособление для испытания образцов при работе измерителя силы в режиме сжатия (изгиб, сжатие, в том числе прогиб пружин, сплющивание).* 6. Программно-технический комплекс. 7. Измеритель продольной деформации. 8. Программа на растяжение и сжатие. 9. Запасные части и приспособления. 10. Паспорт. |
*- поставляется по дополнительному заказу
Поверка
осуществляется по "Методике поверки", приведенной в разделе 12 паспорта Гб 2.773.262 МПС, согласованной с ГЦИ СИ ФГУ «Ивановский ЦСМ» в декабре 2009 года.
Основными средствами поверки являются:
- динамометры эталонные переносные 3-го разряда типа: ДОРМ 3 -ЮУ ГОСТ 9500; ДОСМ 3-10У ГОСТ 9500;ДОРМ 3-200У ГОСТ 9500; ДОСМ 3-200У ГОСТ 9500;
- индикатор часового типа ИЧ-10 ГОСТ 577;
- штангенрейсмас 1цР-1600-0,1 ГОСТ 164;
- секундомер типа СОН пр 26-000-3 ТУ 25-1819.0021-90.
Сведения о методах измерений
указаны в паспорте.
Нормативные документы
ГОСТ 28840-90 «Машины для испытания материалов на растяжение сжатие и изгиб. Общие технические требования».
ТУ 4271-148-05784963-99 «Машины разрывные ИР 5113-100, ИР 5143-200 и ИР 5145-500, Технические условия».
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательством Российской Федерации.
