Рейки дорожные универсальные РДУ-КОНДОР, РДУ-КОНДОР-Н, РДУ-КОНДОР-Э, РДУ-КОНДОР-Э-Н

Рейки дорожные универсальные РДУ-КОНДОР, РДУ-КОНДОР-Н, РДУ-КОНДОР-Э, РДУ-КОНДОР-Э-Н (Фото 2)

Номер в ГРСИ РФ:	РБ 03 01 5051 13
Раздел:	Средства измерений геометрических величин [1]
Категория:	Рейки
Производитель / заявитель:	ООО "ФУТУРУМ", г. Санкт-Петербург

Скачать

Описание типа РБ 03 01 5051 13 [2014-11-21]

rb-03-01-5051-13_2014-11-21.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Рейки дорожные универсальные РДУ-КОНДОР, РДУ-КОНДОР-Н, РДУ-КОНДОР-Э, РДУ-КОНДОР-Э-Н (далее - рейки) предназначены для измерений:

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 01 5051 13
Наименование	Рейки дорожные универсальные РДУ-КОНДОР, РДУ-КОНДОР-Н, РДУ-КОНДОР-Э, РДУ-КОНДОР-Э-Н
Год регистрации	2013
Номер сертификата	8303
Дата регистрации	2013-01-29
Срок действия	2017-06-01
Получатель сертификата	ООО "ФУТУРУМ", г. Санкт-Петербург, Россия (RU)

Производитель / Заявитель

ООО "ФУТУРУМ"

Адрес: Щербаков пер., д.2, офис 7, г. Санкт-Петербург, 191002

Контакты: (812)764-94-58, 315-02-96

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МП 2512-0004-2012, утвержденной в 2012 г.

Поверители

Скачать

Описание типа РБ 03 01 5051 13 [2014-11-21]

rb-03-01-5051-13_2014-11-21.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

- неровностей оснований и покрытий автомобильных дорог и аэродромов по ТОСТ 30412-96; - параметров геометрических элементов автомобильных дорог по ТОСТ Р 52577-2006;

- параметров уклонов автомобильных дорог по ТОСТ Р 52577-2006 (для реек дорожных универсальных РДУ-КОНДОР, РДУ-КОНДОР-Н);

- толщины слоев покрытий автомобильных дорог по ГОСТ Р 52577-2006;

- крутизны откосов и насыпей при строительстве и ремонте автомобильных дорог и аэродромов;

- линейных размеров, отклонений формы и взаимного положения поверхностей деталей, изделий, конструкций и технологической оснастки, изготавливаемых на заводах, строительных площадках и полигонах по ГОСТ 26433.1-89;

- колейности покрытия в соответствии с п. 4.7 ОДН 218.0.006-2002;

- линейных параметров, характеризующих техническое состояние дорог и улиц в соответствии с требованиями ГОСТ 50597-93.

Описание

Рейки РДУ-КОНДОР, РДУ-КОНДОР-Э представляют собой трехсекционную складную конструкцию. В рабочем состоянии секции реек жестко скрепляются между собой. Рейки РДУ-КОНДОР-Н, РДУ-КОНДОР-Э-Н имеют неразрезную конструкцию. Все рейки изготовлены из анодированного алюминиевого сплава. На корпус рейки нанесена трехметровая метрическая шкала с ценой деления 5 мм. Рейка имеет пять контрольных меток, указывающих места измерений просветов под рейкой. Шаг меток (500±2) мм, расстояние от крайних меток до торцов рейки (500±2) мм. К рейке приложен клиновый промерник, на который нанесены две шкалы. На центральной части рейки дорожной РДУ-КОНДОР и РДУ-КОНДОР-Н смонтирован измеритель уклонов, состоящий из измерительной головки с лимбом, сочлененной с уровнем установки рейки в горизонтальное положение. На вращающийся лимб нанесена шкала для измерения уклонов в промилле. На центральной части рейки дорожной РДУ-КОНДОР-Э и РДУ-КОНДОР-Э-Н находится крепление для установки съемного электронного уровня. Во внутреннюю полость центральной части вмонтирован эклиметр, который представляет собой свободно вращающийся диск с противовесом. На диск нанесена симметричная шкала для измерения крутизны откосов. Сверху шкала эклиметра закрыта стеклом с нанесенным на него штрихом, по которому проводится измерение. Общий вид реек приведен на рисунках 1-4.

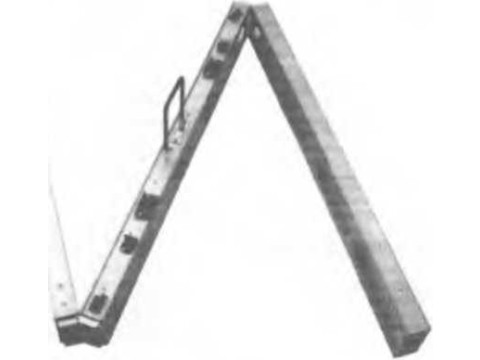

Рисунок 1 -- Общий вид реек дорожных универсальных РДУ-КОНДОР

Рисунок 2 Общий вид реек дорожных универсальных РДУ-КОНДОР-Н

Рисунок 3 - Общий вид реек дорожных универсальных РДУ-КОНДОР-Э

Рисунок 4 - Общий вид реек дорожных универсальных РДУ-КОНДОР-Э-11

Общий вид клинового промерника приведен на рис. 5.

Рисунок 5 - Общий вид клинового промерника

Технические характеристики

Основные метрологические и технические характеристики реек представлены в таблице I.

Таблица I

№ н/п	Наименование характеристики и единицы измерений	Значение характеристики для:
		______ . I —__.		РДУ-КОН-ДОР-Э-Н
		ГД У; . ГД у-	ГДУ-КОНДОР-Э

1	2	//^ rw	5	6
1	Диапазон измерений длины, мм i	'/ \Ч \\>т 0 до 3000
2	Нена деления шкалы рейки, мм	кФЛУТУРУМ" 1Н ^ОПИЯ RPDua
3	Пределы допускаемой абсолютной по-1 i-решности измерений длины, мм	п и С Ь

1		3		4		5			......... 6............_
1 4	Длина рейки в рабочем состоянии, мм	3000±2
! 5	Ширина опорной грани рейки, мм	50±2
1 6 1	Прогиб рейки от собственного веса в середине пролета длиной 2900 мм, мм, не более	0,4 ....................
7	Предельно допускаемое отклонение опорной грани от прямолинейности, мм	0,2
8	Предельно допускаемое отклонение боковой грани рейки от прямолинейности, мм					0,0
9	Градуировка шкалы эклиметра для измерений крутизны откосов (в обе стороны)	18°26’ (1:3), 26°34’ (1:2), 33°4 Г (1:1,5), 45° (1:1)
10	Предельно допускаемое отклонение шкалы эклиметра от номинальных значений, мм	■ ■ ................... ±2°30'
' 11	Диапазон измерении уклонов по лимбу измерительной головки, %о	от 0 до 100		от 0 до 100			-		-
12	Пределы допускаемой абсолютной погрешности измерений уклонов, %о	±0,5		±0,5			-
13	Цена деления шкалы лимба измерительной головки. %о	э		2			-
14	Ширина плоских граней клинового промерника, мм	50,0±0,5
■ 15	Угол между гранями клинового промерника	5°45'±5' I
16	Диапазон измерений неровностей (просветов под рейкой), мм			(	)Т 1		то 15
17	Дискретность измерений неровностей i (просветов под рейкой), мм ;
18	Шаг меток шкалы измерений неровностей, мм	10,0±0.1
19	Диапазон измерений толщины слоев покрытий, мм	от 5 до 150
20	Цена деления шкалы измерений толщины слоев покрытия, мм	5
21	Допускаемое отклонение от номинальных значений длины шкалы измерений толщины слоев и расстояний между любым штрихом и началом шкалы при температуре окружающей среды (20±5)°С, мм, не более	±0,5 1 1
22	Габаритные размеры рейки в чехле, мм, не более: длина ширина высота	1070 180 250	3070 80 250			1070 180 250		3070 80 250
23	Масса рейки в чехле, кг, не более ;	10,0	7,8			10,7		8,5
24	Средняя наработка на отказ, ч j				1000
25	Средняя загрузка, часов в сутки __ _ J Срок службы, лег П	о/ _		• Ч .......	1,5
Н>6 "						5

Условия эксплуатации: диапазон температуры окружающего воз.

од пне

Ul ЬЬННА

от минус 5 до плюс 35.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на рейку в виде наклейки.

Комплектность

1. Рейка.................................... I шт.

2. Клиновый промерник................................................ I шт.

3. Чехол.............................. .......I шт.

4. Паспорт...................................... 1 экз.

5. Руководство по эксплуатации.............. ........................... I экз.

6. Методика поверки......................................................................I экз.

Поверка

осуществляется по документу «Рейки дорожные универсальные РДУ-КОНДОР, РДУ-КОНДОР-Н, РДУ-КОНДОР-Э, РДУ-КОНДОР-Э-Н. Методика поверки. МП 2512-0004-2012», разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им.Д.И. Менделеева" в феврале 2012 г.

Основные средства поверки - эталонная измерительная лента 3-го разряда по МИ 2060-90, квадрант оптический КО-10 по ТУЗ-З.179-81, меры длины концевые плоскопараллельные 3 разряда по ГОСТ 9038-90, уровень электронный типа BlueLEVEL, зарегистрированный в Государственном реестре средств измерений под № 35557-07.

Сведения о методах измерений

Методика измерений приведена в документе «Рейки дорожные универсальные РДУ-КОНДОР, РДУ-КОНДОР-Н, РДУ-КОНДОР-Э, РДУ-КОНДОР-Э-Н. Руководство по эксплуатации», 2012 г.
