Нивелиры автоматические Spectra Precision серии AL 2хх с рейками нивелирными GR 133
| Номер в ГРСИ РФ: | РБ 03 01 3078 13 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Рейки |
| Производитель / заявитель: | "Trimble Europe B.V.", Нидерланды |
Нивелиры автоматические Spectra Precision серии AL 2хх (далее - нивелиры) с рейками нивелирными GR 133 (далее - рейки) предназначены для определения превышений методом геометрического нивелирования по вертикальным рейкам, для измерения горизонтальных углов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 3078 13 |
| Наименование | Нивелиры автоматические Spectra Precision серии AL 2хх с рейками нивелирными GR 133 |
| Год регистрации | 2013 |
| Номер сертификата | 8677 |
| Дата регистрации | 2013-08-29 |
| Срок действия | 2018-08-29 |
| Получатель сертификата | фирма "Trimble Europe B.V.", Нидерланды (NL) |
Производитель / Заявитель
фирма "Trimble Europe B.V."
Адрес: Meerhtide 45, 5521 DZ Eersel
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1635-2006 (изменение №1-2). |
Поверители
Скачать
|
Описание типа РБ 03 01 3078 13 [2017-11-23]
rb-03-01-3078-13_2017-11-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3078 13 [2012-01-06]
rb-03-01-3078-13_2012-01-06.pdf
|
Скачать |
Описание типа
Назначение
Нивелиры автоматические Spectra Precision серии AL 2хх (далее - нивелиры) с рейками нивелирными GR 133 (далее - рейки) предназначены для определения превышений методом геометрического нивелирования по вертикальным рейкам, для измерения горизонтальных углов.
Область применения - инженерно-геодезические изыскания, топографические съемки, строительство.
Описание
Принцип действия нивелиров основан на использовании метода геометрического нивелирования по вертикальным рейкам.
Нивелиры выполнены в виде единого корпуса, включающего оптическую схему и маятниковый оптика-механический компенсатор с воздушным демпфером, производящий автоматическое выставление визирной оси в горизонтальное положение.
Наведение оптической системы в горизонтальной плоскости на нивелирную рейку осуществляется с помощью наводящего двухстороннего винта без зажимного устройства.
Нивелир имеет горизонтальный лимб для угловых измерений и дальномерные нити для измерения расстояний. В нижней части корпуса находится трегер, снабженный круглым установочным уровнем. Снятие отсчета по рейке выполняется визуально.
Рейки нивелирные GR 133 предназначены (совместно с нивелиром) для выполнения нивелирования 3 и 4 классов при инженерно-геодезических работах, являются рабочими мерами, при помощи которых определяется величина измеряемого при нивелировании превышения.
Алюминиевая 3-х секционная телескопическая рейка выполнена из трапециевидного профиля. Длина каждой секции -1 м. Фиксация секций в рабочем положении осуществляется кнопками-фиксаторами. Пятка рейки (опорная часть нижней секции) выполнена из стали. На переднюю сторону рейки нанесена шкала Бг^^^^^ямого изображения. Длина шкалы 3000 м. Знак поверки (клеймо-наклейкаЖ^н^йтся^ руководство по эксплуатации. II
Внешний вид нивелиров приведен на рисунке 1. И SwSeV //
ХДля документов/ II
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

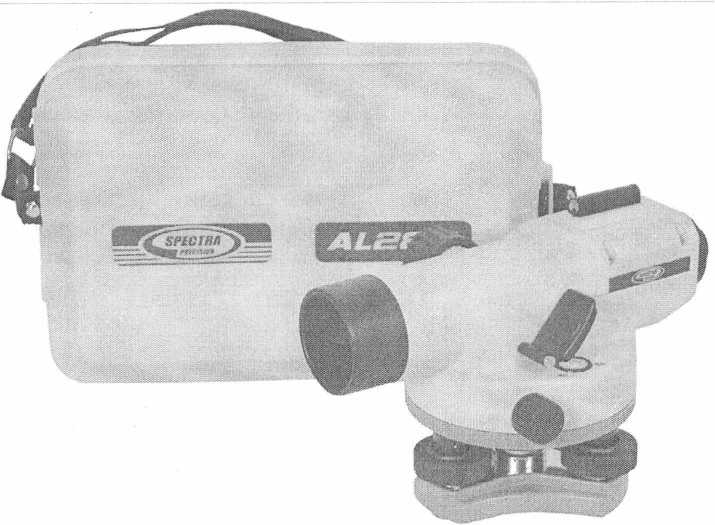

Рисунок 1 - Внешний вид нивелиров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики нивелиров и реек приведены в таблицах 1-3.
Таблица 1 - Основные технические и метрологический характеристики нивелиров
|
Характеристика |
Значение | ||
|
AL 24А |
AL 28А |
AL 32А | |
|
СКО измерения превышения на 1 км двойного хода, мм, не более |
±2,0 |
±1,5 |
±1,0 |
|
Увеличение зрительной трубы, крат, не менее |
24 |
28 |
32 |
|
Наименьшее расстояние визирования, м, не более |
0,6 | ||
|
Коэффициент нитяного дальномера, % |
100±1 | ||
|
Диапазон работы компенсатора, не менее |
±15' | ||
|
Систематическая погрешность работы компенсатора на 1' наклона оси нивелира, не более |
±0,5" | ||
|
Угловое поле зрения трубы |
1°20' | ||
|
Угол i нивелира, не более |
10" | ||
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 40 до плюс 50 | ||
|
Диапазон температур окружающей среды при хранении, °C |
от минус 40 до плюс 70 | ||
|
Габаритные размеры, мм, не более |
130x136x190 | ||
|
Масса, кг, не более |
1,8 | ||
Табл и ца 2 - О снов ные технические и метрологический характеристики нивелиров
|
Характеристика |
Значение | ||
|
AL 20М |
AL 24М |
AL 28М | |
|
СКО измерения превышения на 1 км двойного хода, мм, не более |
±2,5 |
±2,0 |
+1,5 |
|
Увеличение зрительной трубы, крат, не менее |
20 |
24 |
28 |
|
Наименьшее расстояние визирования, м, не более |
0,6 | ||
|
Коэффициент нитяного дальномера, % |
100±1 | ||
|
Диапазон работы компенсатора, не менее |
±16' | ||
|
Систематическая погрешность работы компенсатора на Г наклона оси нивелира, не более |
±0,7" | ||
|
Угловое поле зрения трубы |
1°20' | ||
|
Угол i нивелира, не более |
10" | ||
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 40 до плюс 50 | ||
|
Диапазон температур окружающей среды при хранении, °C |
от минус 40 до плюс 70 | ||
|
Габаритные размеры, мм, не более |
123x128x190 | ||
|
Масса, кг, не более |
1,3 | ||
Таблица 3 - Основные технические и метрологический характеристики реек
|
Характеристика |
Значение |
|
Допустимое отклонение, мм, не более: - длины деления шкалы - метрового интервала |
±0,5 ±1,0 |
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 40 до плюс 50 |
|
Диапазон температур окружающей среды при хранении,°C |
от минус 40 до плюс 70 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят наименования, представленные в таблице 4.
Таблица 4 - Комплект поставки
|
Наименование |
Количество, ед. |
|
Нивелир |
1 |
|
Рейка |
2 |
|
Нитяной отвес |
1 |
|
Шестигранный ключ |
1 |
|
Футляр |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверка МРБ МП. 1635-2006 |
-- |
Государственный реестр средств измерении \ Республики Беларусь/ \Для документов/
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Trimble Europe B.V.», Нидерланды.
Методика поверки МРБ МП. 1635-2006 «Нивелиры автоматические Spectra Precision серии AL 2хх с рейками нивелирными GR 133. Методика поверки» в редакции извещения об изменении № 2.
ГОСТ 23543-88 «Приборы геодезические. Общие технические условия».
ГОСТ 10528 «Нивелиры. Общие технические условия».
Заключение
Нивелиры автоматические Spectra Precision серии AL 2хх с рейками нивелирными GR 133 соответствуют требованиям технической документации фирмы «Trimble Europe B.V.», Нидерланды.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
Другие Рейки
