Машины разрывные ИР 5145-500

Назначение

Машины разрывные ИР 5145-500 предназначены для создания нормированного значения силы при испытаниях на растяжение или сжатие образцов из металлов, сплавов; определение силовых характеристик и деформаций (прогиба) пружин винтовых и тарельчатых; других материалов и изделий в пределах их технических возможностей.

Машины могут быть использованы в производственных и лабораторных условиях в машиностроении, металлургии, энергетике, нефтегазовой и других отраслях промышленности при изучении и контроле физико-механических свойств металлов.

Описание

Принцип работы машин основан на преобразовании нагрузки, приложенной к испытываемому образцу, датчиком тензорезисторным, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке.

Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей величины деформации образца.

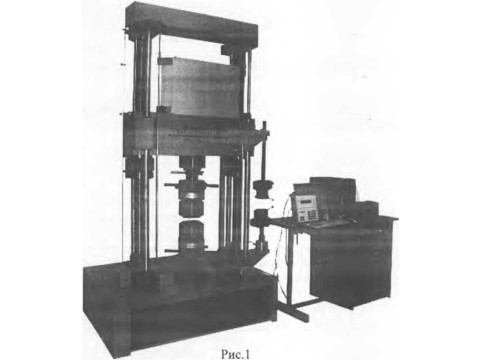

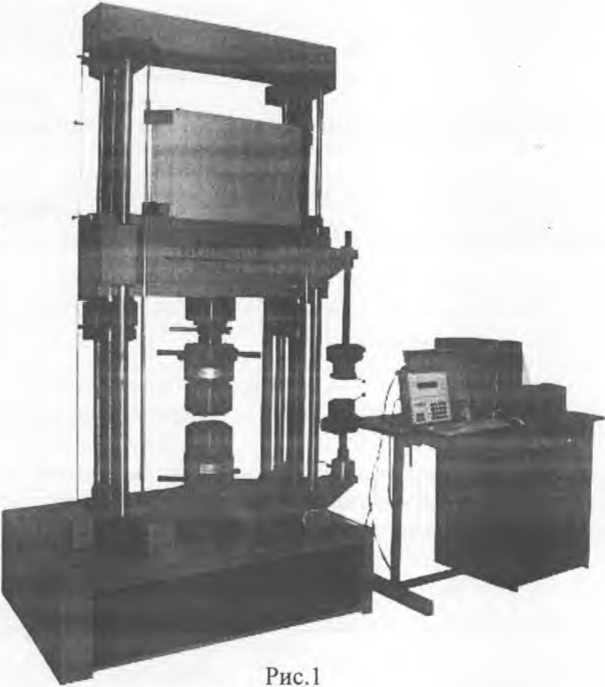

Машины состоят из основания и закреплённой на ней рамы с подвижной и неподвижной траверсами, электронного блока управления на приборной стойке и пульта оператора. Подвижная траверса перемещается по направляющим колоннам с помощью управляемого электромеханического привода. Скорость перемещения подвижной траверсы задаётся с панели электронного блока управления. Испытываемый образец устанавливается в захватах, один из которых закреплён на подвижной траверсе, а второй - неподвижен.

В качестве силоизмерительного тензорезисторного датчика используются датчики типа ДСТУ фирмы «Тензоизмеритель», г. Москва (Госреестр № 38323-08). С подвижной траверсой связан датчик перемещения, выходной сигнал которого обрабатывается электронным блоком и выводится на дисплей. Машины могут быть укомплектованы различными аксессуарами (захватами, экстензомерами для обеспечения различных видов измерений испытываемого образца).

Управление машиной, приём и преобразование информации в цифровую форму от датчика тензорезисторного силоизмерительного, датчика перемещения и конечных выключателей производятся с пульта оператора, на панели которого расположены жидкокристаллический графический дисплей и клавиатура управления.

Машина обеспечивает:

- ввод данных и управление с клавиатуры в диалоговом режиме;

- испытание образца по заданному алгоритму;

- полную автоматизацию процесса испытаний: ускоренный подвод подвижной траверсы к образцу с автоматическим переключением скорости с ускоренной на рабочую, а так же быстрый автоматический возврат траверсы в исходное положение после разрушения образца;

- математическую обработку результатов испытаний;

- выдачу информации о результатах испытаний на дисплей;

- связь с внешними устройствами.

Машины выпускаются в трёх модификациях:

ИР 5145-500-10; ИР 5145-500-11; ИР 5145-500-12, отличающихся комплектностью, которая расширяет возможности при испытаниях.

При этом упруго-прочностные характеристики по ГОСТ 1497 определяются на модификациях машин:

- модификация ИР 5145-500-10 - временное сопротивление, относительное удлинение, относительное сужение, истинное сопротивление разрыву;

- модификация ИР 5145-500-11; ИР 5145-500-12 - временное сопротивление, относительное удлинение, относительное сужение, истинное сопротивление разрыву, физический предел текучести, условный предел текучести, модуль упругости, предел пропорциональности.

Машины предназначены для работы в помещениях лабораторного типа при температуре окружающей среды от +10 °C до +35 °C и относительной влажности воздуха от 45 % до 80 %.

Технические характеристики

Метрологические и технические характеристики мер приведены в таблице 1

Таблица 1

Знак утверждения типа

наносится на фирменные таблички фотохимическим способом и на титульном листе паспорта методом печати.

Комплектность

Комплектность машин разрывных ИР 5145-500 (в том числе модификаций) приведена в таблице 2.

Таблица 2

*- поставляется по дополнительному заказу

Поверка

осуществляется по "Методике поверки", приведенной в разделе 12 паспорта Гб 2.773.266 МПС, согласованной с ГЦИ СИ ФГУ «Ивановский ЦСМ» в декабре 2009года.

Основными средствами поверки являются:

- динамометры эталонные переносные 3-го разряда типа: ДОРМ 3-50У ГОСТ 9500; ДОСМ 3-5ОУ ГОСТ 9500; ДОРМ 3-500У ГОСТ 9500; ДОСМ 3-5ООУ ГОСТ 9500;

- индикатор часового типа ИЧ-10 ГОСТ 577;

- штангенрейсмас ШР-1600-0,1 ГОСТ 164;

- секундомер типа СОН пр 26-000-3 ТУ 25-1819.0021-90.

Сведения о методах измерений

указаны в паспорте.

Нормативные документы

ГОСТ 28840-90 «Машины для испытания материалов на растяжение сжатие и изгиб. Общие технические требования»,

ТУ 4271-148-05784963-99 «Машины разрывные ИР 5113-100, ИР 5143-200 и ИР 5145-500. Технические условия».

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательством Российской Федерации.
