Машины испытательные универсальные ИР 5081
| Номер в ГРСИ РФ: | РБ 03 03 5055 13 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | ООО "ИМПУЛЬС", г. Санкт-Петербург |
|
Описание типа РБ 03 03 5055 13 [2013-03-26]
rb-03-03-5055-13_2013-03-26.pdf
|
Скачать |
Машины испытательные универсальные ИР 5081 (далее - машины) предназначены Для измерения усилия при проведении механических испытаний в режиме растяжения, сжатия и изгиба образцов конструкционных материалов (металлы, пластмассы, резина и др.) и изделий (трубы и др.) в производственных и исследовательских лабораториях машиностроительных и металлургических предприятий, а также на предприятиях других отраслей промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 5055 13 |
| Наименование | Машины испытательные универсальные ИР 5081 |
| Год регистрации | 2013 |
| Номер сертификата | 8307 |
| Дата регистрации | 2013-01-29 |
| Срок действия | 2017-04-20 |
| Получатель сертификата | ООО "Импульс", г. Иваново, Россия (RU) |
Производитель / Заявитель
ООО "ИМПУЛЬС"
Адрес: ул. Свободная, 2, 153012, г. Иваново
Контакты: (49-32)41-89-32, 30-03-14, 41-89-33, 45-37-78
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по 5081.00.00.000 МП. |
Поверители
Скачать
|
Описание типа РБ 03 03 5055 13 [2013-03-26]
rb-03-03-5055-13_2013-03-26.pdf
|
Скачать |
Описание типа
Назначение
Машины испытательные универсальные ИР 5081 (далее - машины) предназначены Для измерения усилия при проведении механических испытаний в режиме растяжения, сжатия и изгиба образцов конструкционных материалов (металлы, пластмассы, резина и др.) и изделий (трубы и др.) в производственных и исследовательских лабораториях машиностроительных и металлургических предприятий, а также на предприятиях других отраслей промышленности.
Описание
Машины испытательные универсальные ИР 5081 представляет собой силовую конструкцию, выполненную по одностоечной схеме, В основании машины расположены элементы системы электропривода. На плите основания установлена штанга крепления неподвижного столика. По направляющим стойкам скользит подвижная траверса с укреплённым на ней датчиком силоизмерительным тензорезисторным. К силоизмерительному датчику при помощи штанги крепится подвижный захват и столик. Траверса приводится в движение ходовым винтом, который вращается электромотором. На оси ходового винта установлен датчик перемещения подвижной траверсы. В верхней части конструкции установлена верхняя неподвижная траверса, к которой крепится неподвижный захват. Направляющие стойки и ходовой винт закрыты защитным ограждением. К ограждению прикреплён пульт управления.
Установка режимов и параметров работы машин осуществляется с помощью клавиатуры пульта управления. Результаты измерений и параметры режимов работы выводятся на дисплей пульта управления.
Принцип действия машин основан на преобразовании нагрузки, приложенной к испытываемому образцу, датчиком силоизмерительным тензорезисторным в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке. Принцип измерения перемещения подвижной траверсы основан на преобразовании вращательного движения ходового винта в Импульсный сигнал, пропорциональный расстоянию пройденному подвижной траверсой.
Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей величины деформации образца. Деформирование образца осуществляется при помощи механизма нагружения путем перемещения подвижной траверсы относительно нижней неподвижного столика (сжатие) или относительно верхней неподвижной траверсы (растяжение).
Для проведения испытаний на сжатие образец располагают на нижнем столике и направив подвижную траверсу вниз производят сдавливание образца. Для проведения испытаний на растяжение на траверсах устанавливаются захваты, в которые крепится образец. Подвижная траверса направляется вниз, происходит растяжение образца. Одновременно происходит измерение расстояния, пройденного подвижной траверсой.
Машины выпускаются в шести модификациях, отличающихся используемым тензорезисторным датчиком силы. Модификации машин имеют следующие наибольшие пределы измерений (НПИ): ИР 5081-01 - 0,1 кН, ИР 5081-05 - 0,5 кН, ИР 5081-1 - 1 кН, ИР 5081-2 -2 кН, ИР 5081-5 ~ 5 кН, ИР кН соответственно.

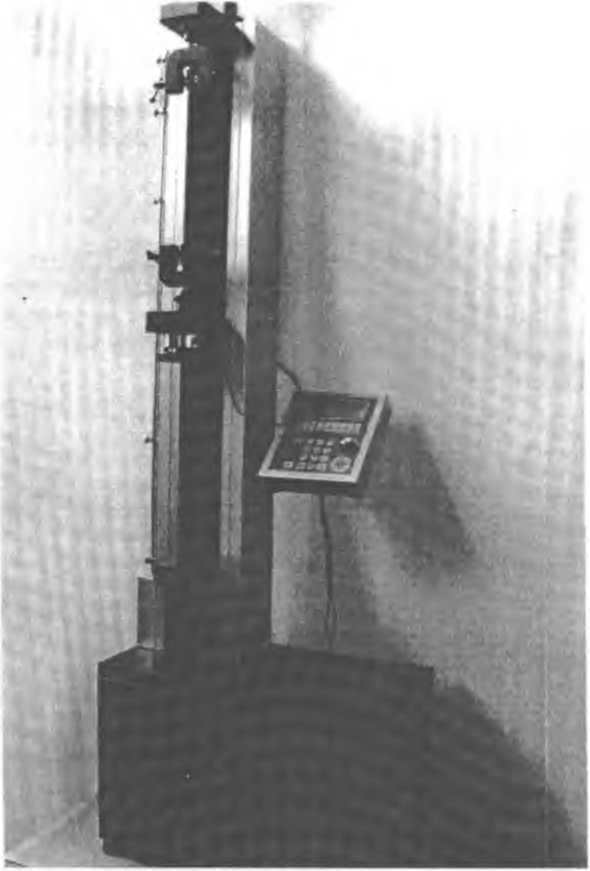

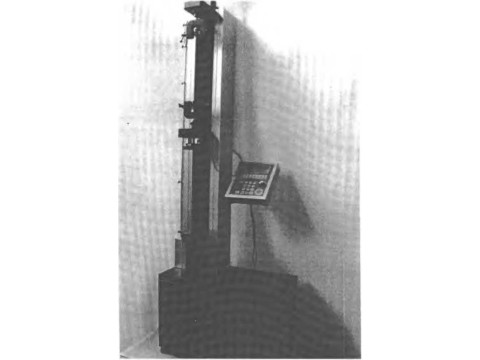

Фотография oi
ена на рисунке 1.
КОПИЯ ВЕРНА
ДИРЕКТОР ЧАЙКЙН А. А подпись
Рисунок 1
Технические характеристики
|
№ п/п |
Наименование характеристики |
Значение характеристики |
|
1 |
Диапазон испытательных нагрузок модификаций машин: ИР 5081-01 ИР 5081-05 ИР 5081-1 ИР 5081-2 ИР 5081-5 ИР 5081-10 |
от 0 до 0,1 кН от 0 до 0,5 кН от 0 до 1 кН от 0 до 2 кН от 0 до 5 кН от 0 до 10 кН |
|
- |
Пределы допускаемой приведённой погрешности при измерении нагрузок в диапазоне от 0 до 0,02 НПИ |
±0,02 % от НПИ |
|
Пределы допускаемой относительной погрешности при измерении нагрузок в диапазоне от 0,02 НПИ до НПИ |
±1 % | |
|
3 |
Диапазон измерения перемещения подвижной траверсы |
от 0,1 до 700 мм |
|
4 |
Пределы допуое^мрй^к&мютной погрешности измерения перемещений^подвижной траверсы в диапазоне от 0.1 до 5(Умж№ va А от 50 до 1 отЗООдоЖЖ /Ш КОПИЯ ВЕРНА |
±0,01 мм ±0,1 мм ±0,3 мм |
ПОДПИСЬ
|
М ап |
Наименование характеристики |
Значение характеристики |
|
5 |
Диапазон задания скорости перемещения подвижной траверсы |
от 0,01 до 1000 мм/мин |
|
6 |
Пределы допускаемых погрешностей поддержания рабочей скорости перемещения подвижной траверсы в диапазоне скоростей: от 0,01 до 5 мм/мин от 5 до 1000 мм/мин |
±0,01 мм/мин ±1 % от заданной скорости |
|
■ 7 |
Максимальная скорость перемещения подвижной траверсы |
1000 мм/мин |
|
8 |
Цена единицы наименьшего разряда при измерении перемещения подвижной траверсы |
0,001 мм |
|
Наибольший ход подвижной траверсы без захватов и приспособлений |
700 мм | |
|
Я |
Общая потребляемая мощность |
300 Вт |
|
i 11 |
Габаритные размеры: -ширина -длина -высота |
600 мм 320 мм 1750 мм |
|
12 |
Масса машины |
250 кг |
|
13 |
Напряжение питания |
220 В |
|
1 14 |
Частота напряжения питания |
50/60 Гц |
|
15 |
Наработка машины на отказ |
1000 ч |
Зшк утверждения типа
Знак утверждения типа наносится на титульный лист паспорта в верхней левой части
твеграфским способом и на табличку, расположенную на боковой панели машины фотохими-четзви способом.
осуществляется в соответствии с доку 50CL Методика поверки. 5081.00.00.00 17 октября 2011 года.
Основные средства поверки указаны
КОПИЯ ВЕРНА Директор ш д,д подпись
ы испытательные универсальные ИР й ГЦИ СИ ФБУ «Ивановский ЦСМ»
Комплектность
|
Наименование |
Обозначение |
|
Машина испытательная универсальная ИР 5081, в том числе: | |
|
Установка испытательная |
5081.01.00.00 |
|
Комплект механических захватов на растяжение |
5081.03.00.00 |
|
Пульт управления |
5081.02.00.00 |
|
. Рым болт | |
|
Эксплуатационная документация: | |
|
Машина испытательная универсальная ИР 5081 Паспорт |
5081.00.00.00 ПС |
|
Машина испытательная универсальная ИР 5081 Руководство по . жялуатации |
5081.00.00.00 РЭ |
|
Машина испытательная универсальная ИР 5081 Методика поверки |
5081.00.00.000 МП |
|
Комплект дополнительных поставок: | |
|
Приспособление для проведения испытаний на изгиб |
|
Наименование средства измерений |
Метрологические |
характеристики | |
|
1 шп |
Диапазон измерений |
Погрешность, класс точности | |
|
Динамометр универсальный АЦЦУ-0,1А-1 |
0,01 -0,1 кН |
ПГ±0,24% | |
|
Динамометр универсальный АЦДУ-0,2А-1 |
0,01-0,2 кН |
ПГ±0,24% | |
|
3 |
Динамометр универсальный АЦДУ-0,5А-1 |
0,02-0,5 кН |
ПГ ±0,24 % |
|
[4 |
Динамометр универсальный АЦДУ-1А-1 |
0,05-1 кН |
ПГ±0,24% |
|
5 |
Динамометр универсальный АЦДУ-5А-1 |
0,1-5 кН |
ПГ±0,24% |
|
6 |
Динамометр универсальный АЦДУ-10А-1 |
0,2-10 кН |
ПГ±0,24% |
|
• |
Индикатор часового тцпа ИЧ-50 |
0-50 мм |
ПГ ±35 мкм |
|
t |
Штангенрейсмас ШР-1000-0,1 |
0-1000 мм |
ПГ±0,1 мкм |
|
I» |
Секундомер СОСпр-2б-2-000 |
0-30 мин |
КТ 2 |
|
:о |
Штангенциркуль ШЦ-П-300-0,05 |
0-300 мм |
ПГ±0,1 мм |
|
н. |
Гири образцовые |
10 мг-5 кг |
Ml |
Смжш о методиках (методах) измерений
В соответствии с документом Машины испытательные универсальные ИР 5081 Руко-эаастве по эксплуатации 5081.00.00.00 РЭ.
■црмнявиые и технические документы, устанавливающие требования к Машинам ис-■иоммым универсальным ИР 5081
ТУ 4271-003-75911452-11 Машины испытательные универсальные ИР 5081
ГОСТ 29840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб.
ГОСТ Р 8.663-2009 Государственная система обеспечения единства измерений. Госу-яретеиия поверочная схема для средств измерения силы.
Всгаиияжвдин по областям применения в сфере государственного регулирования обеспе-чмянм единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции друтжх валов, а также иных объектов установленных законодательством РФ обязательным трзшжипим.
Изгижыгтель
ООО «Импульс», 153012, г. Иваново, ул. Свободная, 2. Тел./факс. (49-32) 41-89-32, 30-: 3-14.41-89-33,45-37-78
Испытательный центр
ГЦИ СИ ФБУ "Ивановский ЦСМ", 153000, г. Иваново, ул. Почтовая, д. 31/42, тех: (4932) 32-84-85, факс: (4932) 41-60-79, e-mail: post@csm.ivanovo.ru, аттестат аккредитации № 30072-11.
