Комплексы счетно-дозирующие СДК

Назначение

Комплексы счетно-дозирующие СДК (далее- комплексы) предназначены для измерений объема жидкости и отпуска заданной дозы при наливе нефтепродуктов в автоцистерны при учётных операциях.

Описание

Комплекс состоит из:

1) счетно-дозирующего устройства в составе: электронасосного агрегата, фильтра жидкости, счетчика жидкости винтового СЖ-ППВ (далее- счетчика) (Госреестр №44417-10) с устройством съема сигналов, электромагнитного клапана, устройства заземления автоцистерн, сигнализатора уровня жидкости.

2) аппаратуры дистанционного управления в составе:

- пульта дистанционного управления;

- шкафа управления.

3) устройства верхнего налива (по заказу потребителя).

Принцип работы комплекса состоит в следующем: жидкость из резервуара с помощью электронасоса под давлением подается через фильтр, счетчик, запорно-регулирующий клапан, наливное устройство, далее - в автоцистерну. Налив первых и последних 100 литров идет в режиме малого расхода для обеспечения более точной выдачи дозы. Остановка работы комплекса проводится автоматически по достижению заданной дозы налива.

Доза отпускаемого продукта вводится вручную с пульта дистанционного управле

ния.

Счетчик снабжен стрелочным индикатором и позволяет контролировать количество выдаваемого продукта.

После налива заданной дозы налив прекращается автоматически.

Остановка работы комплекса может быть произведена в любой момент налива вручную:

- с пульта дистанционного управления при нажатии клавиши сброса;

- со счетно-дозирующего устройства при нажатии рычага «Стоп» на посту управ

ления.

В случае перелива, при наливе в автоцистерну, срабатывает сигнализатор уровня жидкости и происходит закрытие электромагнитного клапана. Налив прекращается.

Защитные отключения обеспечивают остановку комплекса в следующих случаях:

- достижения предельного уровня налива;

- отключения оператором со счетно-дозирующего устройства;

- отключения диспетчером с пульта управления;

- нарушения заземления автоцистерны;

- пропадания напряжения питания.

Рабочая среда - нефтепродукты (бензин, дизельное топливо и т.п.).

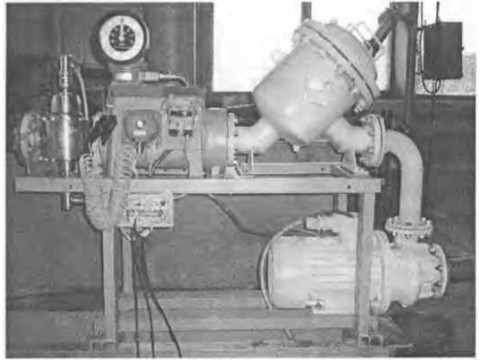

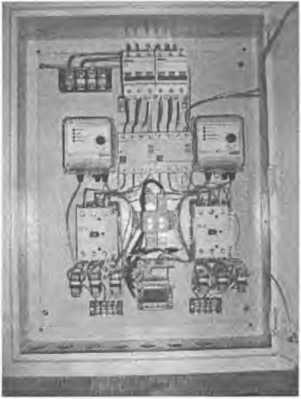

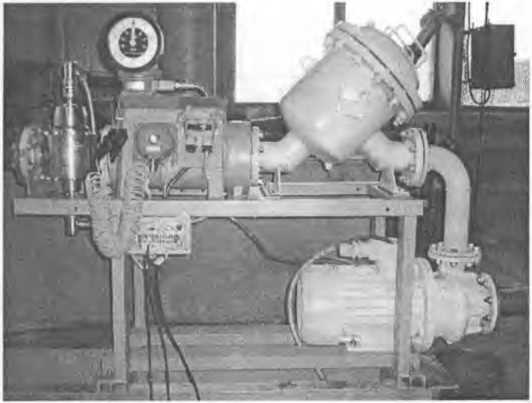

Лист 2 всего листов 4 Общий вид счетно-дозирующего устройства приведен на рис.1, шкафа управления на рис. 2.

Рис.1

Рис.2

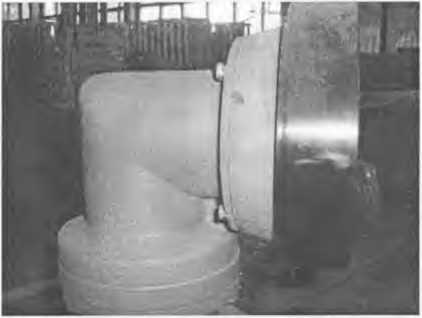

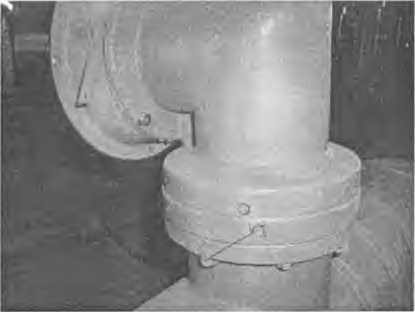

Места пломбирования на счетчике указаны на рис. 3, 4.

Рис.З

Рис.4

Технические характеристики
