Машины испытательные универсальные ИР 5082
| Номер в ГРСИ РФ: | РБ 03 03 5056 13 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | ООО "ИМПУЛЬС", г. Санкт-Петербург |
|
Описание типа РБ 03 03 5056 13 [2013-03-26]
rb-03-03-5056-13_2013-03-26.pdf
|
Скачать |
Машины испытательные универсальные ИР 5082 (далее - машины) предназначены для измерения усилия при проведении механических испытаний в режиме растяжения, сжатия и изгиба образцов конструкционных материалов (металлы, пластмассы, резина и др.) и изделий (трубы и др.) в производственных и исследовательских лабораториях машиностроительных и металлургических предприятий, а также на предприятиях других отраслей промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 5056 13 |
| Наименование | Машины испытательные универсальные ИР 5082 |
| Год регистрации | 2013 |
| Номер сертификата | 8308 |
| Дата регистрации | 2013-01-29 |
| Срок действия | 2017-06-01 |
| Получатель сертификата | ООО "Импульс", г. Иваново, Россия (RU) |
Производитель / Заявитель
ООО "ИМПУЛЬС"
Адрес: ул. Свободная, 2, 153012, г. Иваново
Контакты: (49-32)41-89-32, 30-03-14, 41-89-33, 45-37-78
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по 5082.00.00.000 МП. |
Поверители
Скачать
|
Описание типа РБ 03 03 5056 13 [2013-03-26]
rb-03-03-5056-13_2013-03-26.pdf
|
Скачать |
Описание типа
Назначение
Машины испытательные универсальные ИР 5082 (далее - машины) предназначены для измерения усилия при проведении механических испытаний в режиме растяжения, сжатия и изгиба образцов конструкционных материалов (металлы, пластмассы, резина и др.) и изделий (трубы и др.) в производственных и исследовательских лабораториях машиностроительных и металлургических предприятий, а также на предприятиях других отраслей промышленности.
Описание
Машины испытательные универсальные ИР 5082 представляют собой силовую конструкцию, выполненную по двухстоечной схеме. В основании машины расположены элементы системы электропривода. На плите основания установлена штанга крепления неподвижного столика. По направляющим стойкам скользит подвижная траверса с укреплённым на ней датчиком силоизмерительным тензорезисторным. К силоизмерительному датчику при помощи штанги крепится подвижный захват и столик. Траверса приводится в движение ходовыми винтами, которые вращаются электромотором. На оси правого ходового винта установлен датчик перемещения подвижной траверсы. В верхней части конструкции установлена верхняя неподвижная траверса, к которой крепится неподвижный захват. Направляющие стойки и ходовые винты закрыты защитными ограждениями. К правому ограждению прикреплён пульт управления.
Установка режимов и параметров работы машин осуществляется с помощью клавиатуры пульта управления. Результаты измерений и параметры режимов работы выводятся на дисплей пульта управления.
Принцип действия машин основан на преобразовании нагрузки, приложенной к испытываемому образцу, датчиком силоизмерительным тензорезисторным в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке. Принцип измерения перемещения подвижной траверсы основан на преобразовании вращательного движения ходового винта в импульсный сигнал, пропорциональный расстоянию, пройденному подвижной траверсой.
Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей величины деформации образца. Деформирование образца осуществляется при помощи механизма нагружения путем перемещения подвижной траверсы относительно нижнего неподвижного столика (сжатие) или относительно верхней неподвижной траверсы (растяжение).
Для проведения испытаний на сжатие образец располагают на нижнем столике и направив подвижную траверсу вниз производят сдавливание образца. Для проведения испытаний на растяжение на траверсах устанавливаются захваты, в которые крепится образец. Подвижная траверса направляется вниз, происходит растяжение образца. Одновременно происходит измерение расстояния, пройденного подвижной траверсой.
Машины выпускаются в шести модификациях, отличающихся используемым тензорезисторным датчикомля^^^^фикации машин имеют следующие наибольшие пределы измерений (НПИ): 5082-50-50 кН, ИР 5082-100 - 100 кН, ИР 5082-
200 - 200 кН, ИР 5(жЬ
етственно.
КОПИЯ ВЕРНА
Директор 4AtoiH А, А подпись

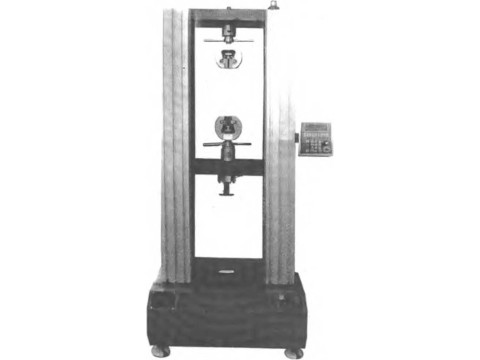

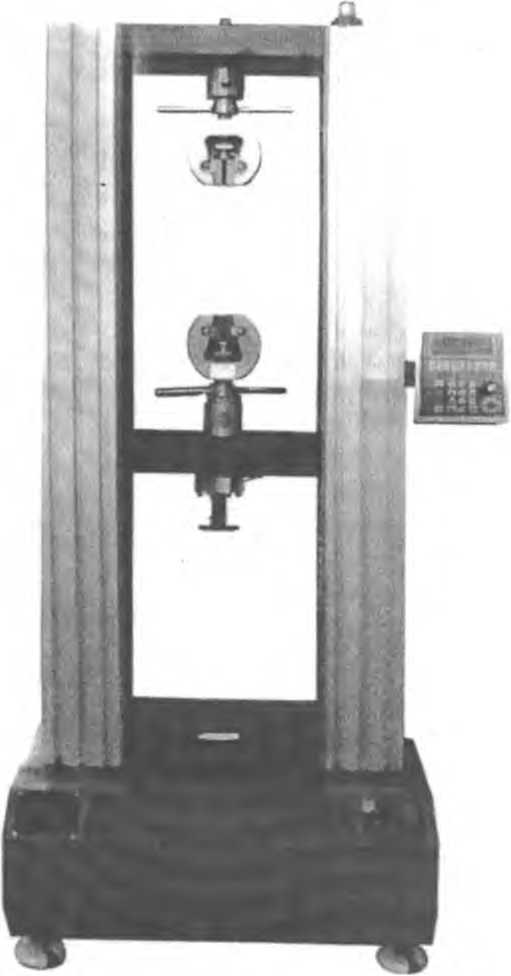

Фотография общего вида представлена на рисунке 1.
Рисунок 1
КОПИЯ ВЕРНА
ДИРЕКТОР ЧАЙК
ПОДПИСЬ

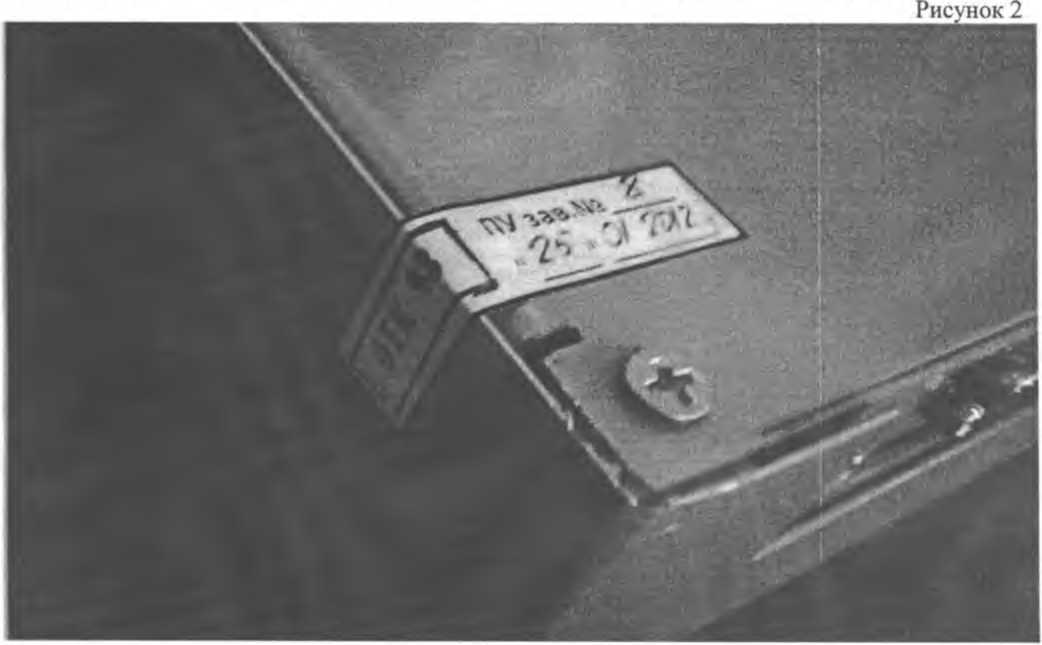

Фотография пломбировки от несанкционированного доступа представлена на рисунке 2
Технические характеристики
|
Mil |
Наименование характеристики |
Значение |
|
1 |
Диапазон испытательных нагрузок модификаций машин: ИР 5082-5 ИР 5082-50 ИР 5082-100 ИР 5082-200 ИР 5082-500 |
от 0 до 5 кН от 0 до 50 кН от 0 до 100 кН от 0 до 200 кН от 0 до 500 кН |
|
Пределы допускаемой приведённой погрешности при измерении нагрузок в диапазоне: от 0 до 0,02 НПИ Пределы допускаемой относительной погрешности при измерении нагрузок в диапазоне: от 0.02 НПИ до НПИ |
±0,02 % от НПИ ±1 % | |
|
3 |
Диапазон измерения перемещения подвижной траверсы модификаций машин: ... ИР «ИР 50 КОПИЯ В ЕМ А ИР э082-10Г*-Д/^ ДА ^ПОДПИСЬ &/ ИР 5082-20fe gh ] /7Г\ ИР 5082-50№\t\s^ у/ J |
от 0,1 до 1075 мм от 0,1 до 1200 мм от 0,1 до 1200 мм от 0.1 до 1350 мм от 0,1 до 1350 мм |
|
4 |
Предел доп^кдеНш абсолютней погрешности измерения перемещения чюДрижной траверсы в диапазоне ОТ 0.1 ДО 50 ММ ' ' - • от 50 до 300 мм от 300 мм до максимального значения |
±0,01 мм ±0,1 мм ±0,5 мм |
|
С |
Диапазон задания скорости перемещения подвижной траверсы |
от 0,01 до 1000 мм/мин |
|
Ява |
в 1 Наименование |
характеристики |
Значение |
|
ъ |
(Предел допускаемых погрешностей поддержания рабочей скорости перемещения подвижной траверсы в диапазоне скоростей: от 0,01 до 5 мм/мин от 5 до 1000 мм/мин .......4 .......... |
±0,01 мм/мин ±1 % от заданной скорости | |
|
• |
Максимальная скорость перемещения подвижной траверсы |
1000 мм/мин | |
|
* |
Цена единицы наименьшего разряда при измерении перемещения подвижной траверсы |
0,001 мм | |
|
Наибольший ход подвижной траверсы без захватов и приспособлений модификаций машин: ИР 5082-5 ИР 5082-50 ИР 5082-100 ИР 5082-200 ИР 5082-500 |
1075 мм 1200 мм 1200 мм 1350 мм 1350 мм | ||
|
Ж Общая потребляемая мощность модификаций машин: ИР 5082-5 ' ИР 5082-50 ИР 5082-100 ИР 5082-200 ■ ИР 5082-500 |
0,5 кВт 1,5 к Вт 1,5 кВт 3,0 кВт 5,0 кВт | ||
|
58 |
। Габаритные размеры модификаций машин: ИР 5082-5: -ширина -длина -«кота |
780 мм 577 мм 1737 мм | |
|
ИР 5082-50: -ширина -хтина -высота |
940 мм 500 мм 2164 мм | ||
|
ИР 5082-100: -ширина -хтина -высота |
1110 мм 614 мм 222 мм | ||
|
ИР 5082-200: -ширина -длина (-высота |
ДЖ" А |
1200 мм 760 мм 2400 мм | |
|
ИР 5082-500: -ширина -хтина -высота |
v2\ \^\1 о । 41 • ‘-Я > ем 1 г- 1 II & W // 22^^^ |
1200 мм 770 мм 2500 мм | |
|
i sLi<* |
Масса модификаций машин: ИР 5082-5 ИР 5082-50 ИР 5082-100 ИР 5082-200 ИР 5082-500 |
КОПИЯ ВЕМА директор ЧайкжА-А ПОДПИСЬ //У] |
160 кг 490 кг 1100 кг 1200 кг 1500 кг |
|
Jfe яг |
и '* Наименование характеристики |
Значение |
|
!? |
Напряжение питания | |
|
ИР 5082-5 |
220 В | |
|
ИР 5082-50 |
220 В | |
|
ИР 5082-100 |
220 В | |
|
ИР 5082-200 |
380 В | |
|
ИР 5082-500 |
380 В | |
|
14 |
Частота напряжения питания |
50/60 Гц |
|
15 |
Наработка машины на отказ |
1000 ч |
%вк утверждения типа
Звак утверждения типа наносится на титульный лист паспорта в верхней левой части шшграфским способом и на табличку, расположенную на боковой панели машины фотохи-■■чюяям способом.
■ймтжгтность средства измерений
|
Наименование |
Обозначение |
|
Мит испытательная универсальная ИР 5082, в том числе: | |
|
Уваивжа испытательная |
5082.01.00.00 |
|
&вюкт механических захватов на растяжение |
5082.03.00.00 |
|
Иры управления |
5082.02.00.00 |
|
Анн «ж | |
|
Эввоувжиюнная документация: . | |
|
МЬнпвп жшьгтательная универсальная ИР 5082 Паспорт |
5082.00.00.00 ПС |
|
Шва испытательная универсальная ИР 5082 Руководство по эксплуатация |
5082.00.00.00 РЭ |
|
Шина* испытательная универсальная ИР 5082 Методика поверки |
5082.00.00.000 МП |
|
Южкжжт дополнительных поставок: | |
|
С^ркжкобление для проведения испытаний на изгиб |
ясраектвляется в соответствии с документом «Машины испытательные универсальные ИР 53С. Методика поверки. 5082.00.00.000 МП» утвержденной ГЦИ СИ ФБУ «Ивановский Ю» 28 февраля 2012 года. Основные средства поверки указаны в приведенной таблице:
|
i Зв Наименование средства измерений |
Метрологические характеристики | |
|
ап |
Диапазон изме- |
Погрешность, |
|
рений |
класс точности | |
|
; 2 |
3 |
4 |
|
: Динамометр универсальный АЦЦУ-0,5 А-1 |
0,05 -0,5 кН |
ПГ±0,24% |
|
2 Динамометр универсальный АЦЦУ-5А-1 |
0,5-5 кН |
ПГ±0,24% |
|
5 Динамометр универсальный АЦДУ-50А-1 |
5-50 кН |
ПГ±0,24% |
|
4 Динамометр универсальный АЦДУ-10А-1 |
1-10 кН |
ПГ±0,24% |
|
5 Динамометр универсальный АЦЦУ- 100А-1 |
10-100 кН |
ПГ±0,24% |
|
6 Джнамоме^да^рсальный АЦЦУ-200А-1 |
20-200 кН |
ПГ±0,24% |
|
Деташ<^^ЙЙ^РЬный АЦЦУ-500А-1 |
50-500 кН |
ПГ±0,24% |
|
J 11ндйЙ^Й^^та ИЧ-50 |
0-50 мм |
ПГ ±35 мкм |
|
9 ШЛ^Й9ЙЙШ'ЛО-О,1 |
0-2000 мм |
ПГ±0,2 мм |
|
10 СекШМ«ЬспЙ0-2-ООО |
^-,0-30 мин |
КТ 2 |
|
li Шт^^а.?Ж300-0-05 КОПИЯ 1 |
:/р]?#00мм |
ПГ±0,1 мм |
Шнкжявя е методиках (методах) измерений
В соответствии с документом Машины испытательные универсальные ИР 5082 Руко-жыгае яо эксплуатации 5082.00.00.00 РЭ.
■црввтмкные и технические документы, устанавливающие требования к Машинам ис-■ммпшвыным универсальным ИР 5082
ТУ 4271-004-75911452-11 Машины испытательные универсальные ИР 5082.
ГОСТ 29840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Обаме пгхничесжие требования.
ГОСТ Р 8.663-2009 Государственная система обеспечения единства измерений. Госу-дврепевм поверочная схема для средств измерения силы. л
Вямиасваашии по областям применения в сфере государственного регулирования обес-ммкаим единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции вадов, а также иных объектов установленных законодательством РФ обязательным '^рбмаккям.
Я^звившавитель
ООО «Импульс», 153012, г. Иваново, ул. Свободная, 2. Тел./факс. (49-32) 41-89-32, ЖВ-Я 41 -89-33,45-37-78
Шмыкшельиый центр
ГНИ СИ ФБУ "Ивановский ЦСМ", 153000, г. Иваново, ул. Почтовая, д. 31/42, тик; НИ321 32-84-85, факс: (4932) 41-60-79, e-mail: post@csm.ivanovo.ru, аттестат аккредита-—. ш »Г***-1 1 д «к- II»
