Преобразователи термоэлектрические FLEX-R

Назначение

Преобразователи термоэлектрические FLEX-R (в дальнейшем термопреобразователи) предназначены для преобразования разницы температур жидких, газообразных сред и окружающей среды в выходной сигнал термоэлектродвижущей силы.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Преобразователи термоэлектрические FLEX-R применяются для измерения температуры в химических реакторах различных типов при перегонке сырой нефти и в других установках.

Описание

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи FLEX-R, конструктивно выполнены в виде измерительной вставки, защитной арматуры с различными видами технологических соединений и монтажных элементов, и распределительной коробки. Измерительная вставка выполнена на основе нескольких одинарных термопар кабельного типа с заземленными рабочими спаями с минеральной (MgO) изоляцией термоэлектродов, и может иметь различные конструкции. Свободные концы от термопар выведены внутрь распределительной коробки, где пронумерованы в соответствии с зоной расположения рабочих спаев термопар. В распределительную коробку могут быть установлены измерительные преобразователи утвержденных типов. Конструкция и размеры распределительной коробки определяются количеством и типом измерительных преобразователей или контактных колодок.

Металлический узел ввода представляет собой высокопрочную герметичную конструкцию цилиндрического типа с каналами для ввода ТП, которая закрепляется в стенке реактора при помощи фланцевого соединения с использованием уплотнительных колец или спиральной прокладки.

Термопары закрепляются на внутренних стенках реактора, на разных уровнях по радиальному принципу с помощью специальных креплений из нержавеющей стали.

Знак поверки в виде клейма-наклейки наносится на дверку преобразователей в любом свободном месте возле таблички.

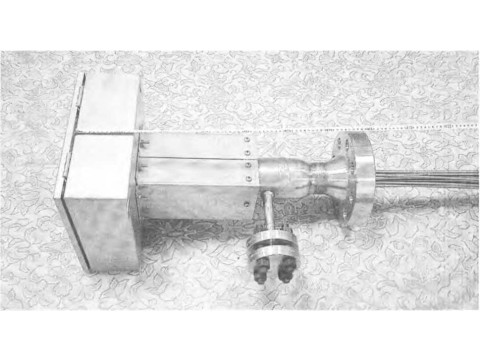

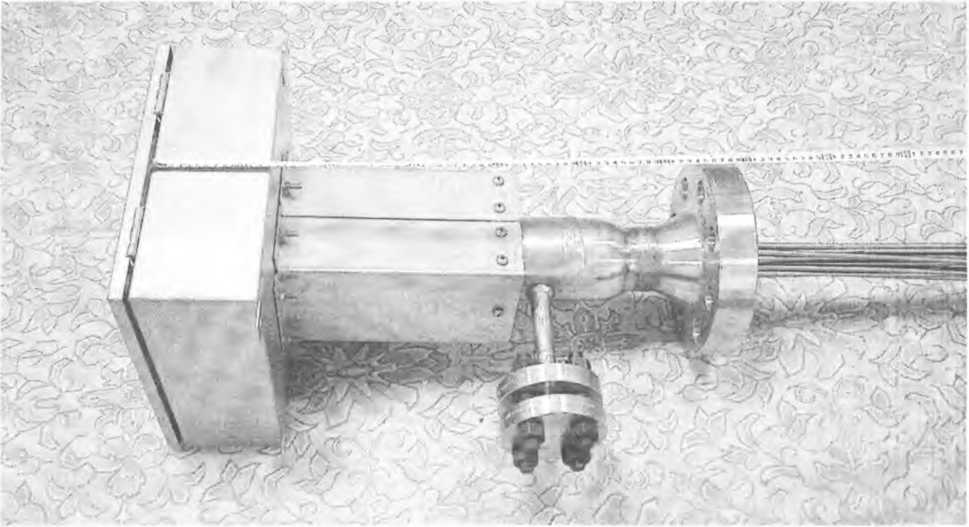

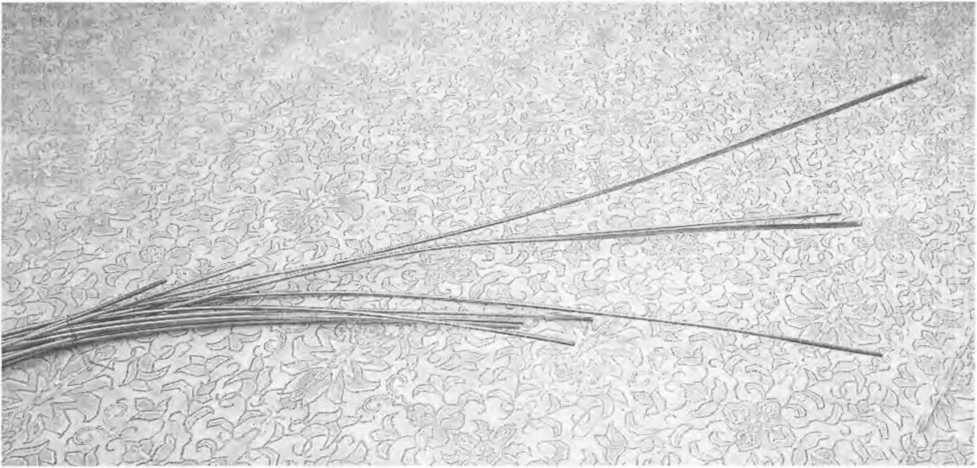

Рисунок 1 Фото общего вида термопреобразователей

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измеряемых температур, °C                           от 0 до +500

Условное обозначение номинальной статической характеристики преобразования (НСХ) по СТБ ГОСТ Р 8.585-2004

Класс допуска

Пределы допускаемых отклонений ТЭДС от НСХ, °C:

- от 0 до плюс 333 °C

- свыше 333 °C до плюс 500 °C                       ±0,0075-1

где t - значение измеряемой температуры, °C

Количество термопар в термопреобразователях, шт.:      от 1 и более в соответствии с заказом.

Длина монтажной части термопреобразователей, м:       от 0,1 до 100 и более в соответствии с

заказом.

Диаметр монтажной части термопреобразователей (без защитной гильзы), мм: от 1,6 до 12,7.

Рабочие спаи заземлены.

Средний срок службы, лет, не менее:      8.

Степень защиты оболочки от воздействия пыли, посторонних тел и воды IP66 по ГОСТ 14254-96.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации.

Комплектность

Преобразователь термоэлектрический FLEX-R в сборе (исполнение по заказу) -1 шт.

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия».

ГОСТ 8.338-2002 «ГСП. Преобразователи термоэлектрические. Методика поверки».

СТБ ГОСТ Р 8.585-2004 «Система обеспечения единства измерений Республики Беларусь.

Термопары. Номинальные статические характеристики преобразования».

Документация фирмы «GAYESCO International Inc.», США.

Заключение

Преобразователи термоэлектрические FLEX-R соответствуют требованиям документации изготовителя, обязательным требованиям ГОСТ 6616-94.

Преобразователи термоэлектрические FLEX-R подлежат первичной поверке при вводе в эксплуатацию.
