Машины разрывные ИР 5113-100

Номер в ГРСИ РФ:	РБ 03 03 2240 11
Раздел:	Средства измерений силы и твердости [3]
Производитель / заявитель:	ООО "ЗАВОД ИСПЫТАТЕЛЬНЫХ ПРИБОРОВ" (ЗИП), г. Иваново

Скачать

	Описание типа РБ 03 03 2240 11 [2013-04-18] rb-03-03-2240-11_2013-04-18.pdf	Скачать
	Описание типа РБ 03 03 2240 11 [2011-09-28] rb-03-03-2240-11_2011-09-28.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Машины разрывные ИР 5113-100 предназначены для создания нормированного значения силы при испытаниях на растяжение или сжатие образцов из металлов, сплавов; определение силовых характеристик и деформаций (прогиба) пружин винтовых и тарельчатых; других материалов и изделий в пределах их технических возможностей.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 03 2240 11
Наименование	Машины разрывные ИР 5113-100
Год регистрации	2011
Номер сертификата	8295
Дата регистрации	2012-12-27
Срок действия	2015-04-01
Получатель сертификата	ООО "ЗИП", г. Иваново, Российская Федерация (RU)

Производитель / Заявитель

ООО "ЗИП"

Адрес: ул. Лежневская, д.183, 153582, г. Иваново

Контакты: (4932)23-4595, (4932)23-45-95, zip@tochpribor.su

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится в соответствии с разделом 12 паспорта Гб 2.773.264 МПС (2009 г.).
Признание поверки	Первичная при выпуске из производства: Ивановский ЦСМС (номер реестра - №023, шифр поверительного клейма - БО)(НТК №05-11).

Поверители

Скачать

	Описание типа РБ 03 03 2240 11 [2013-04-18] rb-03-03-2240-11_2013-04-18.pdf	Скачать
	Описание типа РБ 03 03 2240 11 [2011-09-28] rb-03-03-2240-11_2011-09-28.pdf	Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Машины могут быть использованы в производственных и лабораторных условиях в машиностроении, металлургии, энергетике, нефтегазовой и других отраслях промышленности при изучении и контроле физико-механических свойств металлов.

Описание

Принцип работы машин основан на преобразовании нагрузки, приложенной к испытываемому образцу, датчиком тензорезисторным, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке.

Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей величины деформации образца.

Машины состоят из основания и закреплённой на ней рамы с подвижной и неподвижной траверсами, электронного блока управления на приборной стойке и пульта оператора. Подвижная траверса перемещается по направляющим колоннам с помощью управляемого электромеханического привода. Скорость перемещения подвижной траверсы задаётся с панели электронного блока управления. Испытываемый образец устанавливается в захватах, один из которых закреплён на подвижной траверсе, а второй - неподвижен.

В качестве силоизмерительного тензорезисторного датчика используются датчики типа ДСТУ фирмы «Тензоизмеритель», г. Москва (Госреестр № 38323-08). С подвижной траверсой связан датчик перемещения, выходной сигнал которого обрабатывается электронным блоком и выводится на дисплей. Машины могут быть укомплектованы различными аксессуарами (захватами, экстензомерами для обеспечения различных видов измерений испытываемого образца).

Управление машиной, приём и преобразование информации в цифровую форму от датчика тензорезисторного силоизмерительного, датчика перемещения и конечных выключателей производятся с пульта оператора, на панели которого расположены жидкокристаллический графический дисплей и клавиатура управления.

Машина обеспечивает:

- ввод данных и управление с клавиатуры в диалоговом режиме;

- испытание образца по заданному алгоритму;

- полную автоматизацию процесса испытаний: ускоренный подвод подвижной траверсы к образцу с автоматическим переключением скорости с ускоренной на рабочую, а так же быстрый автоматический возврат траверсы в исходное положение после разрушения образца;

- математическую обработку результатов испытаний;

- выдачу информации о результатах испытаний на дисплей;

Машины выпускаются в трёх модификациях:

ИР 5113-100-10; ИР 5113-100-11; ИР 5113-100-12.

При этом упруго-прочностные характеристики по ГОСТ 1497 определяются на модификациях машин:

- модификация ИР 5113-100-10 - временное сопротивление, относительное удлинение, относительное сужение, истинное сопротивление разрыву;

- модификация ИР 5113-100-11; ИР 5113-100-12 - временное сопротивление, относительное удлинение, относительное сужение, истинное сопротивление разрыву, физический предел текучести, условный предел текучести, модуль упругости, предел пропорциональности.

Машины предназначены для работы в помещениях лабораторного типа при температуре окружающей среды от +10°С до +35°С и относительной влажности воздуха от 45% до 80%.

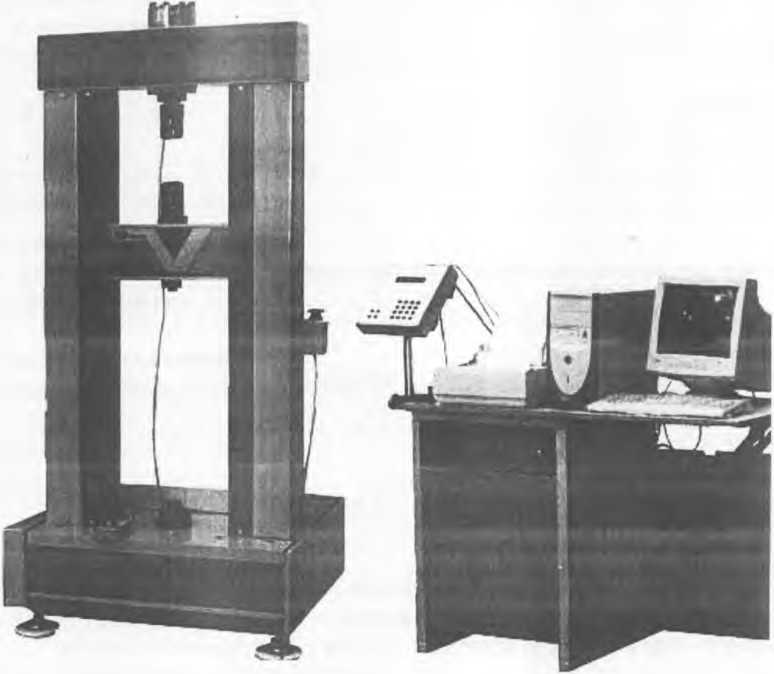

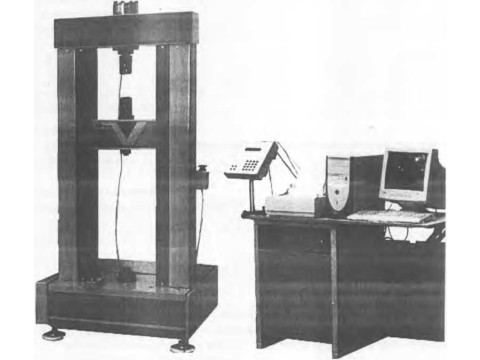

Рис.1

Технические характеристики

Метрологические и технические характеристики мер приведены в таблице 1. Таблица 1

Метрологические и технические характеристики	ИР5113-		00
	- 10	-И	- 12
1.1 Диапазон испытательных нагрузок, кН	0-100
1.2 Диапазон измерений испытательных нагрузок, кН	4-100
1.3 Пределы допускаемой относительной погрешности измерения испытательных нагрузок при прямом и обратном ходе (от измеряемой нагрузки), % - в режиме растяжения - в режиме сжатия	±1 ±2
1.4 Диапазон скоростей перемещения подвижной траверсы, мм/мин
		3.1-50(	)
1.5 Наибольший ход подвижной траверсы, мм, не менее	700	700	1000
1.6 Ширина рабочего пространства, мм, не менее	400	400	500
1.7 Габаритные размеры, мм. не более установка испытательная - длина - ширина - высота	900 790 1800		900 790 2100
стойка приборная - длина - ширина - высота	1305 585 790

Метрологические и технические характеристики	ИР 5113-	00
	-10 -11	- 12
1.8 Масса, кг, не более - установка испытательная - стойка приборная	750 100
1.9 Питание от сети переменного тока, - напряжение, В - частота, Г ц	380/220+\|<,%.15% 50±1
1.10 Потребляемая мощность, Вт, не более	1500
1.11 Полный средний срок службы, лет	15

Знак утверждения типа

наносится на фирменные таблички фотохимическим способом и указывается или наносится на титульном листе паспорта.

Комплектность

Комплектность машин разрывных типа ИР 5113-100 приведена в таблице 2.

Таблица 2

Обозначение исполнения	Состав
ИР 5113-100-10	1. Установка испытательная. 2. Стойка приборная. 3. Пульт оператора. 4. Захваты для закрепления образцов при испытании на растяжение. 5. Приспособление для испытания образцов при работе измерителя силы в режиме сжатия (изгиб, сжатие, в том числе прогиб пружин, сплющивание).* 6. Печатающее устройство. 7. Приспособление для испытания на изгиб, сжатие и др. 8. Паспорт.
ИР 5113-100-11	1. Установка испытательная. 2. Стойка приборная. 3. Пульт оператора. 4. Захваты для закрепления образцов при испытании на растяжение. 5. Приспособление для испытания образцов при работе измерителя силы в режиме сжатия (изгиб, сжатие, в том числе прогиб пружин, сплющивание).* 6. Программно-технический комплекс. 7. Измеритель продольной деформации. 8. Программа на растяжение и сжатие. 9. Запасные части и приспособления. 10. Паспорт.
ИР 5113-100-12	1. Установка испытательная. 2. Стойка приборная. 3. Пульт оператора. 4. Захваты для закрепления образцов при испытании на растяжение. 5. Приспособление для испытания образцов при работе измерителя силы в режиме сжатия (изгиб, сжатие, в том числе прогиб пружин, сплющивание).* 6. Программно-технический комплекс. 7. Измеритель продольной деформации. 8. Программа на растяжение и сжатие. 9. Запасные части и приспособления. 10. Паспорт.

*-поставляется по отдельному заказу.

Поверка

осуществляется по "Методике поверки", приведенной в разделе 12 паспорта Гб 2.773.264 МПС, согласованной с ГЦИ СИ ФГУ «Ивановский ЦСМ» в декабре 2009 года.

Основными средствами поверки являются:

- динамометры эталонные переносные 3-го разряда типа: ДОРМ 3-1 ОУ ГОСТ 9500; ДОСМ 3-10У ГОСТ 9500; ДОРМ 3-100У ГОСТ 9500; ДОСМ 3-100У ГОСТ 9500;

- индикатор часового типа 144-10 ГОСТ 577.
