Весы вагонные тензометрические ПУЛЬСАР ВТВ-1С

Назначение

Весы вагонные тензометрические ПУЛЬСАР ВТВ-1С (далее - весы ПУЛЬСАР) предназначены для:

- повагонного статического взвешивания железнодорожных вагонов с сухими, сыпучими, твердыми и жидкими грузами любой вязкости;

- потележечного взвешивания в движении железнодорожных вагонов без расцепки и поезда в целом с сухими, сыпучими, твердыми и жидкими грузами с кинематической вязкостью не менее 59 мм2/с.

Область применения - коммерческие, технологические и учетные операции на железнодорожном транспорте и промышленных предприятиях, имеющих железнодорожные подъездные пути.

Описание

Весы ПУЛЬСАР состоят из грузоприемного устройства (далее - ГПУ), весоизмерительных тензорезисторных датчиков (далее - датчики), устройства обработки аналоговых данных (далее - измерительный процессор) и весопроцессора, который имеет дисплей для отображения результатов взвешивания в единицах массы и клавиши управления весами.

Принцип действия весов ПУЛЬСАР заключается в преобразовании деформации упругих элементов датчиков, возникающей под действием силы тяжести вагона в аналоговый электрический сигнал пропорциональный массе груза с последующим его преобразованием в цифровой.

ГПУ в зависимости от модификации весов ПУЛЬСАР состоит из грузоприемных платформ в количестве от одной до четырех единиц, в которых установлены датчики и измерительные процессоры, которые осуществляют аналого-цифровое преобразование сигналов датчиков и передает информацию по интерфейсу^ -^EWTIA-485 в весопроцессор. Общий вид ГПУ весов ПУЛЬСАР из двух грузоприемнйх\|латформ приведен на рисунке 1, а весопроцессоров - на рисунке 2. /у

В весах используются датчики RC3-40t фирмы Flintec Inc. |            jj

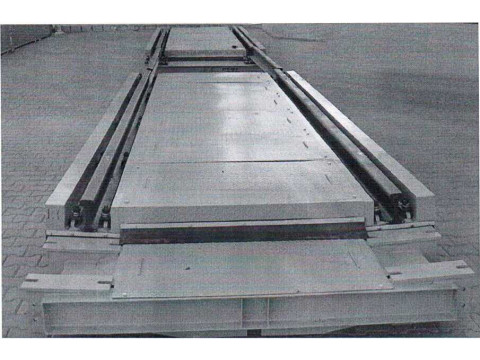

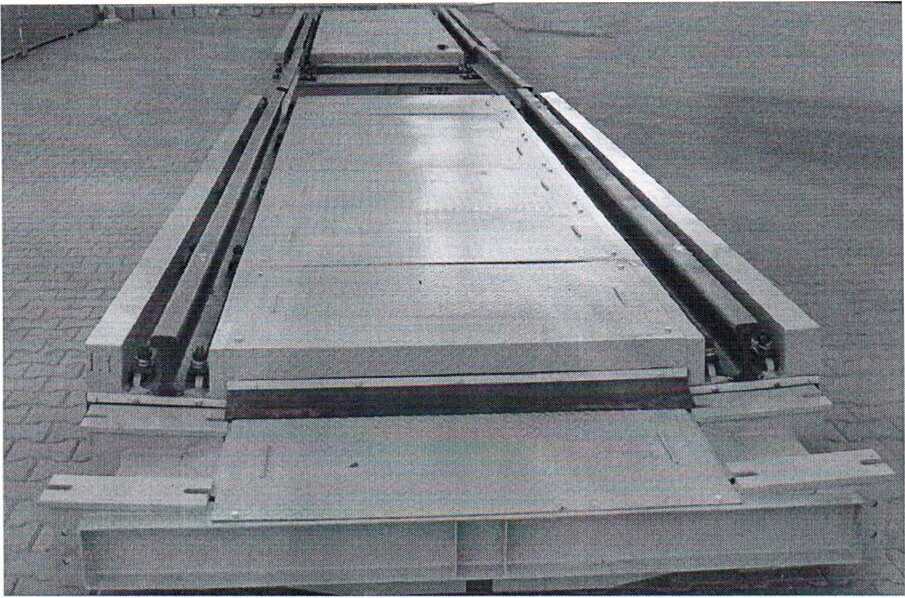

Рисунок 1 - Общий вид ГПУ весов ПУЛЬСАР

в)

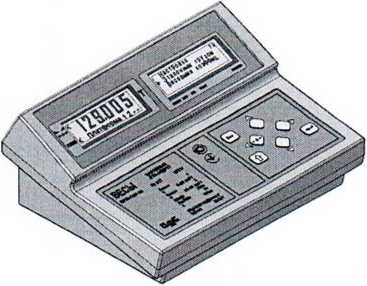

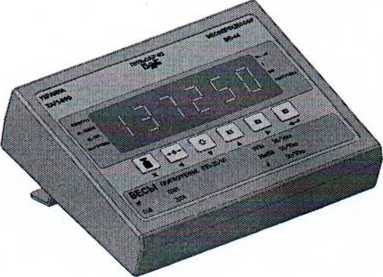

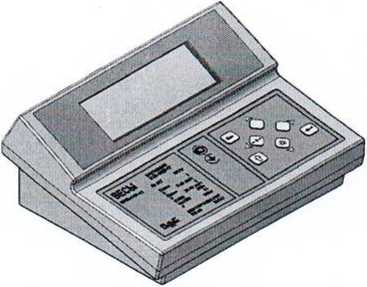

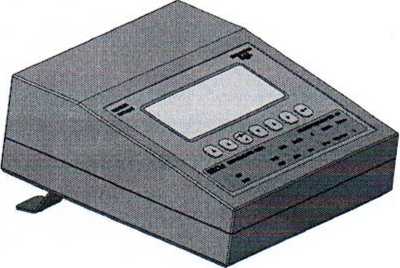

Рисунок 2 - Общий вид весопроцессоров ВП-84 (а), ВП-86 (б), ВП-89.01 (в), ВП-89.02 (г)

Весы ПУЛЬСАР изготавливаются в фундаментном и бесфундаментном исполнениях, каждое из которых имеет модификации в зависимости от количества

грузоприемных платформ, типа весопроцессора и метода взвешивг фундаментных весов ПУЛЬСАР монтируются на железобетонньжй§?у^

плитах, ГПУ бесфундаментных весов ПУЛЬСАР железнодорожных железобетонных шпалах.

недосре

:тве1

—"nCjCi

ия. ГПУ аментных !йно на

Модификации весов имеют обозначение вида ПУЛЬСАР ВТВ-1 [1 ] [2] [3], где:

[1] - режим взвешивания:

С - статическое взвешивание;

СД - статическое взвешивание и взвешивание в движении;

[2] - обозначение исполнения:

Б - бесфундаментное исполнение весов.

Отсутствие буквы «Б» в обозначении весов означает фундаментное исполнение.

[3] - количество грузоприемных платформ.

Отсутствие цифры в обозначении весов означает наличие двух грузоприемных платформ.

Наличие «/2» в обозначении весов означает наличие одной грузоприемной платформы.

Наличие буквы «в» в обозначении весов означает наличие взрывозащищенного исполнения.

На корпус весопроцессора крепится табличка с маркировкой весов, содержащей информацию о названии производителя, условном обозначении весов, класса точности, максимум и минимум, поверочный интервал, дискретность весов, знак утверждения типа весов и серийный номер.

Для защиты от несанкционированного доступа, настройки и вмешательства используется пломбирование корпусов весопроцессора и измерительного процессора. Оттиск клейма наносят в виде отпечатка на свинцовую пломбу, которая крепится на стальной витой проволоке, закрепленной на весопроцессоре через специальные винты. Винты удерживают пластину, закрывающую доступ к переключателю, который позволяет выполнять юстировку. На корпус измерительного процессора наносится наклейка предприятия-производителя на разрушающейся основе (рисунок А.З Приложения А).

Схема пломбировки весов ПУЛЬСАР с указанием места расположения знака поверки в виде клейма-наклейки и оттиска поверительного клейма приведена в приложении А.

Программное обеспечение (далее - ПО) весов ПУЛЬСАР является встроенным. ПО весов ПУЛЬСАР является законодательно регулируемым и имеет идентификацию. Оно используется в закрепленной аппаратной части и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер и поверки.

Идентификационные данные ПО приведены в таблице 1.

Коодарстветый рвеств!

дмуиевт/

ПО весов позволяет обеспечить следующие функции и устройства:

а) при статическом взвешивании:

- отображение значений массы вагона;

- определение поперечного смещения центра массы вагона;

- определение разности масс тележек вагона;

- определение отказов в процессе работы весов;

- полуавтоматическое устройство установки нуля;

- устройство индикации отклонения от нуля;

- расширенное показывающее устройство.

б) при взвешивании в движении:

- отображение результатов взвешивания (массы вагона и состава) и их вывода на принтер;

- определение положения локомотива и исключения его массы из результатов взвешивания при взвешивании сцепленных вагонов;

- определение направления взвешивания и скорости движения каждого вагона;

- полуавтоматическое устройство установки нуля;

- определение отказов в процессе работы весов.

Дополнительным контрольным средством от случайных или преднамеренных изменений является наличие счетчика, который изменяет показания каждый раз при изменении одного или более конструктивного параметра. Показания счетчика при поверке фиксируется в руководстве по эксплуатации. Действительное показание счетчика сравнивают с показанием, зафиксированным во время поверки, при этом сверяют серийный номер весов.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики весов ПУЛЬСАР представлены в таблицах 2-5.

1 Статическое взвешивание.

1.1 Класс точности средний по ГОСТ OIML R 76-1-2011.

1.2 Максимальная нагрузка (Мах), минимальная нагрузка (Min), действительная цена деления (d), поверочный интервал (е), пределы допускаемой погрешности, количество поверочных интервалов (п) приведены в таблице 2.

1.3 Влияние устройства установки нуля на результат взвешивания, не более 0,25 е.

1.4 Пределы показаний, кг, не более Мах + 9 е.

2 Взвешивание в движении.

2.1 Наименьшее значение массы вагона (Minp), т

2.2 Наибольшее значение массы вагона (Махр), т

2.3 Цена деления шкалы (dp), кг

2.4 Класс точности весов в соответствии с ГОСТ 8.647-2015 и пределы допускаемых погрешностей при взвешивании в движении для вагона указаны в таблице 3 (при первичной поверке).

2.5 Класс точности весов в соответствии ГОСТ 8.647-2015 и пределы допускаемых погрешностей при взвешивании в движении для состава указаны в таблице 4 (при первичной поверке).

2.6 Соотношение между классом точности, ценой деления шкалы и. кфТщярсТвЬм делений указано в таблице 5                                            /' '

Таблица 2 - Основные технические и метрологические характеристики

Примечание.

Пределы допускаемой погрешности, указанные в данной таблице, при эксплуатации удваиваются.

Таблица 3 - Класс точности весов при взвешивании в движении для вагона

Таблица 4 - Класс точности весов при взвешивании в движении для состава

Примечания.

Для любой заданной нагрузки разность между показаниями нескольких показывающих устройств, включая устройства взвешивания тары, не должна превышать абсолютного значения пределов допускаемой погрешности весов; при этом разность между результатами цифрового показывающего устройства и печатающего устройфтва:дс ы быть равна нулю.

Таблица 5 - Соотношение между классом точности, ценой деления шкалы и

количеством делений

2.7 Диапазон скорости движения при взвешивании, км/час

2.8 Транзитная скорость проезда, км/час

2.9 Направление движения при взвешивании двухстороннее.

от 3 до 10.

до 12.

3 Параметры электрического питания от сети переменного тока:

- напряжение, В

- частота, Гц

от 195,5 до 253;

от 49 до 51.

4 Потребляемая мощность, не более, В А

20.

5 Диапазон рабочих температур

-для грузоприемных платформ, °C

-для весопроцессора, °C

от минус 30 до плюс 45; от плюс 10 до плюс 45.

10 Средний срок службы, лет, не менее

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Комплект поставки весов ПУЛЬСАР включает:

- Весы (в зависимости от модификации)                                 1 шт.;

- Принтер (для весов с буквой «Д» в обозначении)                         1 шт.;

- руководство по эксплуатации                                           1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация ООО «Пульсар-1992», г. Харьков, Украина.

ГОСТ OIML 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования испытания».

ГОСТ 8.647-2015 «Весы вагонные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний».

Заключение

Весы вагонные тензометрические ПУЛЬСАР ВТВ-1С соответствуют требованиям технической документации ООО «Пульсар-1992», г. Харьков, Украина.

Весы вагонные тензометрические ПУЛЬСАР ВТВ-1С соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и ТР ТС 004/2011 «О безопасности низковольтного оборудования» (декларация № ЕАЭС BY/112 11.01. ТР020 003 25842 о соответствии техническому регламенту, срок действия по 16.01.2023 включительно).

Весы ПУЛЬСАР метрологически обеспечены на территории Республики Беларусь с использованием весоповерочного вагона, гирь класса Мъ поезда специального формирования для поверки в режиме взвешивания в движении.

Поверка весов ПУЛЬСАР в режиме статического взвешивания осуществляется по ГОСТ OIML 76-1-2011 Приложение ДА. Межповерочный интервал - не более 12 месяцев.

Поверка весов ПУЛЬСАР в режиме взвешивания в движении осуществляется по ГОСТ 8.647-2015 Приложение А. Межповерочный интервал - не более 6 месяцев.

Научно-исследовательский испытательный центр БелГИМ

220053, г. Минск, Старовиленский тракт, 93 тел. 8-017-334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
