Весы общего назначения AD, SW, SWN, AD-H, PW, CS, EC, ED, PDSII, PDC, FW500
| Номер в ГРСИ РФ: | РБ 03 02 0586 18 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | «CAS CORPORATION», Корея, Китай |
Весы общего назначения AD, SW, SWN, AD-H, PW, CS, ЕС, ED, PDSII, PDC, FW500 (далее - весы) предназначены для статического измерения массы различных грузов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 0586 18 |
| Наименование | Весы общего назначения AD, SW, SWN, AD-H, PW, CS, EC, ED, PDSII, PDC, FW500 |
| Год регистрации | 2018 |
| Номер сертификата | 11636 |
| Дата регистрации | 2018-03-29 |
| Срок действия | 2023-03-29 |
| Получатель сертификата | фирма "CAS Corporation", Республика Корея (KR) |
Производитель / Заявитель
фирма "CAS Corporation"
Адрес: CAS BLDG., # 440-1, SUNGNAE - DONG, GANGDONG - GU, SEOUL, KOREA
Контакты: 82-2-475-4661/7 // 82-2-475-4668
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 0586 18 [2013-09-26]
rb-03-02-0586-18_2013-09-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0586 18 [2018-06-07]
rb-03-02-0586-18_2018-06-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0586 18 [2009-04-07]
rb-03-02-0586-18_2009-04-07.pdf
|
Скачать |
Описание типа
Назначение
Весы общего назначения AD, SW, SWN, AD-H, PW, CS, ЕС, ED, PDSII, PDC, FW500 (далее - весы) предназначены для статического измерения массы различных грузов.
Область применения - предприятия промышленности, сельского хозяйства, торговли.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной сигнал, изменяющийся соответственно массе взвешиваемого груза. Аналоговый сигнал преобразуется в цифровой вид. Значение массы отображается на жидкокристаллическом индикаторе весов (на вакуумно-люминесцентном - для весов AD, AD-H, CS, на светодиодном для весов FW500-E).
Весы выпускают в одиннадцати модификациях: AD, AD-H, SW, SWN, PW, CS, ЕС, ED, PDSII, PDC, FW500.
Весы SW-C, CS, ЕС и ED предназначены как для простого взвешивания различных грузов, так и для определения количества одинаковых изделий; предварительно с их помощью определяется масса одного изделия посредством измерения массы пробы из фиксированного количества изделий (модели SW-С и ED) или из произвольного их количества, задаваемого с помощью цифровой клавиатуры (модели CS и ЕС); допускается также ввод массы одного изделия непосредственно с клавиатуры (модели CS и ЕС), если она уже известна. Модель SW дополнительно к платформе из пластика может оснащаться прямоугольной платформой из нержавеющей стали либо платформой из нержавеющей стали в виде чаши (размер 355x310x55 мм).
Весы PW предназначены для взвешивания продуктов питания, в первую очередь на предприятиях общественного питания, исполнение корпуса и грузоприемной платформы из нержавеющей стали. Специализированное счетные весы CS и ЕС имеют также дополнительные индикаторы массы однсГгб.?-йзДелия и количества изделий. // /бь/
Программное обеспечение весов (далее - ПО) является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без нарушения клейма, либо без применения специализированного оборудования производителя. Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении. Информация о программном обеспечении весов, а также наименовании модели весоизмерительных датчиков используемых в составе весов приведена в таблице 1.
Таблица 1 - Информация о программном обеспечении весов и применяемых весоизмерительных датчиках___________________________
|
Модификация весов общего назначения |
Версия встроенного ПО |
Наименование модели датчиков |
|
SW |
2.11 и выше |
SW |
|
PW |
2.12 и выше |
SW |
|
AD, AD-H |
1.11 и выше |
ВС |
|
ED |
2.17 и выше |
SW |
|
CS |
1.12 и выше |
ВС |
|
ЕС |
7.62 и выше |
ЕС |
|
PDSII |
1.10 и выше |
ВСА |
|
SWN |
1.00 и выше |
CZL |
|
PDC |
1.00 и выше |
CZL |
|
FW500 |
303 и выше |
SW |
|
Примечание: метрологически значимая часть ПО выделена жирным | ||
Питание весов в зависимости от модификации осуществляется от сети переменного тока и/или от источника питания постоянного тока. Предусмотрена индикация разрядки батарей или аккумулятора. Питание от аккумулятора возможно для модификаций ЕС, ED, SWN и FW500.
Схема пломбировки весов от несанкционированного доступа и указание мест нанесения знаков поверки приведены в Приложении А. Знак поверки в виде клейма-наклейки для всех моделей наносится на переднюю панель весов.
Обозначение весов AD, PW имеет вид AD-XiX2, PW-X1X2, где:
Хт - обозначение максимальной нагрузки (Мах), в килограммах;
Х2 - Н (если присутствует) - увеличенное число поверочных делений (модификации AD-H и PW-H).
Обозначение весов SW имеет вид SW-ХтХгХз Х4 Х5, где:
Xi - обозначение максимальной нагрузки (Мах), в килограммах;
Х2 - С (если присутствует) - счетный режим и режим взвешивания по допускам (дозирование);
Х3 - W (если присутствует) - исполнение весов со степенью защиты оболочки IP66;
Х4 - DD (если присутствует) - дублирующее показывающее устройство на задней стенке;
Х5 - RS232C (если присутствует) - модуль, реализующий последовательный интерфейсный протокол RS232C.
Обозначение весов ED имеет вид ED-X-i, где:
Хт - обозначение максимальной нагрузки (Мах), в килограммах.
Обозначение весов CS имеет вид CS-Хъ где:
Xi - обозначение максимальной нагрузки (Мах) в килограммах.
Обозначение весов ЕС имеет вид ЕС-Xi, где:
Хт - обозначение максимальной нагрузки (Мах) в килограммах.
Обозначение весов PDSII имеет вид PDSII-XiX2 Х3, где:
Xi - обозначение максимальной нагрузки (/Wax), в килограммах;
Х2 - Н (если присутствует) - ниша с платформой для горизонтального сканера;
Х2 - S (если присутствует) - ниша с платформой для горизонтального сканера, индикатор в корпусе из нержавеющей стали;
Х2 - D (если присутствует) - ниша с платформой для биоптического сканера «Datalogic»;
Х2 - М (если присутствует) - ниша с платформой для биоптического сканера «Metrologic»;
Х3 - single (если присутствует) - одноинтервальные весы.
Обозначение весов SWN имеет вид SWN-XtX2 Х3Х4, где:
Xi - обозначение максимальной нагрузки (/Wax) в килограммах;
Х2 - DD (если присутствует) - дублирующее показывающее устройство на задней стенке весов;
Х3 - RS (если присутствует) - интерфейс RS-232 для связи с периферийными устройствами;
Х4 - USB (если присутствует) - интерфейс USB для связи с периферийными устройствами.
Обозначение весов РОС имеет вид PDC-Xt Х2, где:
Xi - обозначение максимальной нагрузки (/Wax) в килограммах;
Х2 - (если отсутствует) - исполнение без показывающего устройства;
Х2 - S (если присутствует) - исполнение весов с одним показывающим
устройством;
Х2 - D (если присутствует) - исполнение весов с двумя показывающим
устройствами;
Обозначение весов FW500 имеет вид FW500-XiX2X3, где:
Xi - обозначение максимальной нагрузки (/Wax) в килограммах;
Х2 - С - жидкокристаллический дисплей или Е - светодиодный дисплей;
Х3 - DD (если присутствует) - дублирующее показывающее устройство на задней стенке.
Общий вид весов общего назначения приведен на рисунке 1.

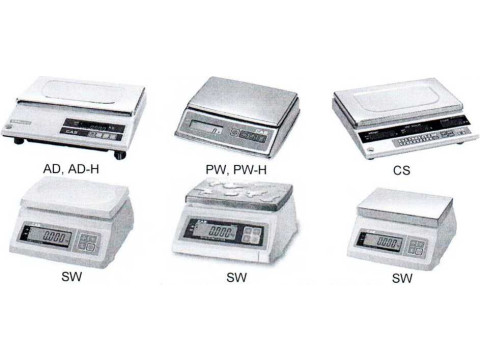

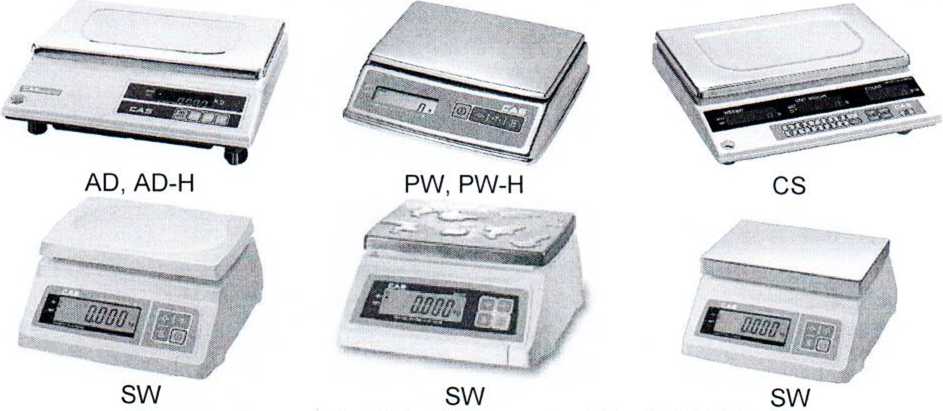

Рисунок 1 - Общий вид весов AD, AD-H, PW, CS
PDSII-H
FW500-C
SWN
PDC

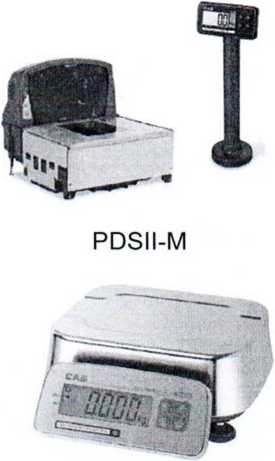

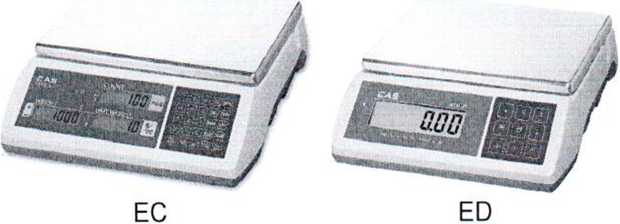

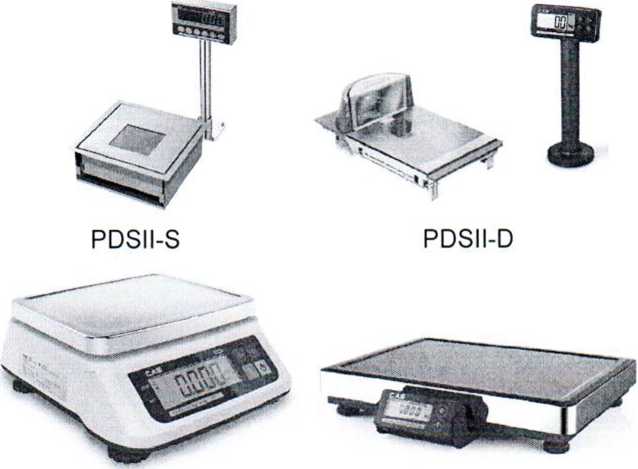

Рисунок 2 - Общий вид весов SW, ЕС, ED, SWN, PDC, FW500, PDSII
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики весов приведены в таблицах 2 и 3. Таблица 2 - Основные технические и метрологические характеристики весов
|
Обозначение весов |
Максимальная нагрузка Мах (Max-i/Max2), кг |
Минимальная нагрузка Min, кг |
Действительная цена деления, d (dild2), поверочный интервал весов, е (еу/е2), г |
Интервалы взвешивания |
Пределы допускаемой погрешности (тре) при поверке, г |
|
Весы общего назначения AD | |||||
|
AD-2,5 |
2,5 |
0,01 |
0,5 |
От 0,01 кг до 0,25 кг вкл. Св. 0,25 кг до 1,00 кг вкл. Св. 1,0 кг |
±0,25 ±0,5 ±0,75 |
|
AD-05 |
5 |
0,02 |
1 |
От 0,02 кг до 0,50 кг вкл. Св. 0,5 кг до 2,0 кг вкл. Св. 2,0 кг |
±0,5 ±1,0 ±1,5 |
|
AD-10 |
10 |
0,04 |
2 |
От 0,04 кг до 1,0 кг вкл. Св. 1,0 кг до 4,0 кг вкл. Св. 4,0 кг |
±1,0 ±2,0 ±3,0 |
|
AD-25 |
25 |
0,1 |
5 |
От 0,1 кг до 2,5 кг вкл. Св. 2,5 кг до 10,0 кг вкл. Св. 10,0 кг |
±2,5 ±5,0 ±7,5 |
|
Весы общего назначения AD-H | |||||
|
AD-05H |
5 |
0,01 |
0,5 |
От 0,01 кг до 0,25 кг вкл. Св. 0,25 кг до 1,00 кг вкл. Св. 1,0 кг |
±0,25 ±0,5 ±0,75 |
|
AD-10H |
10 |
0,02 |
1 |
От 0,02 кг до 0,50 кг вкл. Св. 0,5 кг до 2,0 кг вкл. Св. 2,0 кг |
±0,5 ±1,0 ±1,5 |
|
AD-20H |
20 |
0,04 |
2 |
От 0,04 кг до 1,00 кг вкл. Св. 1,0 кг до 4,0 кг вкл. Св. 4,0 кг |
±1,0 ±2,0 ±3.0 |
Лист 5 из 18
Продолжение таблицы 2 - Основные технические и метрологические характеристики весов
|
Обозначение весов |
Максимальная нагрузка Мах (Maxi/Max2), кг |
Минимальная нагрузка Min, кг |
Действительная цена деления, d (di/d2), поверочный интервал весов, е (eile2), г |
Интервалы взвешивания |
Пределы допускаемой погрешности (тре) при поверке, г |
|
Весы общего назначения SW | |||||
|
SW-02 |
2 |
0,02 |
1 |
От 0,02 кг до 0,50 кг вкл. Св. 0,5 кг |
±0,5 ±1,0 |
|
SW-05 |
5 |
0,04 |
2 |
От 0,04 кг до 1,00 кг вкл. Св. 1,0 кг до 4,0 кг вкл. Св. 4,0 кг |
±1,0 ±2,0 ±3,0 |
|
SW-10 |
10 |
0,1 |
5 |
От 0,1 кг до 2,5 кг вкл. Св. 2,5 кг |
±2,5 ±5,0 |
|
SW-20 |
20 |
0,2 |
10 |
От 0,2 кг до 5,0 кг вкл. Св. 5,0 кг |
±5,0 ±10,0 |
|
Весы общего назначения PW | |||||
|
PW-2 |
2 |
0,02 |
1 |
От 0,02 кг до 0,50 кг вкл. Св. 0,5 кг |
±0,5 ±1,0 |
|
PW-2H |
2 |
0,01 |
0,5 |
От 0,01 кг до 0,25 кг вкл. Св. 0,25 кг до 1,00 кг вкл. Св. 1,0 кг |
±0,25 ±0,5 ±0,75 |
|
PW-5 |
5 |
0,04 |
2 |
От 0,04 кг до 1,00 кг вкл. Св. 1,0 кг до 4,0 кг вкл. Св. 4,0 кг |
±1,0 ±2,0 ±3,0 |
|
PW-5H |
5 |
0,02 |
1 |
От 0,02 кг до 0,50 кг вкл. Св. 0,5 кг до 2,0 кг вкл. Св. 2,0 кг |
±0,5 ±1,0 ±1,5 |
|
PW-10 |
10 |
0,1 |
5 |
От 0,1 кг до 2,5 кг вкл. Св. 2,5 кг |
±2,5 ±5,0 |
|
PW-10H |
10 |
0,04 |
2 |
От 0,04 кг до 1,00 кг вкл. Св. 1,0 кг до 4,0 кг вкл. Св. 4,0 кг |
±1,0 ±2,0 ±3,0 |
Лист 6 из 18
|
Продолжение таблицы 2 - Основные технические и метрологические характеристики весов | |||||
|
Обозначение весов |
Максимальная нагрузка Мах (Мах^Махг), кг |
Минимальная нагрузка Min, кг |
Действительная цена деления, d {di/d2}, поверочный интервал весов, е (ei/e2), г |
Интервалы взвешивания |
Пределы допускаемой погрешности (тре) при поверке, г |
|
Весы общего назначения CS | |||||
|
CS-2,5 |
2,5 |
0,01 |
0,5 |
От 0,01 кг до 0,25 кг вкл. Св. 0,25 кг до 1,00 кг вкл. Св. 1,0 кг |
±0,25 ±0,5 ±0,75 |
|
CS-05 |
5 |
0,02 |
1 |
От 0,02 кг до 0,50 кг вкл. Св. 0,5 кг до 2,0 кг вкл. Св. 2,0 кг |
±0,5 ±1,0 ±1,5 |
|
CS-10 |
10 |
0,04 |
2 |
От 0,04 кг до 1,00 кг вкл. Св. 1,0 кг до 4,0 кг вкл. Св. 4,00 кг |
±1,0 ±2,0 ±3,0 |
|
CS-25 |
25 |
0,1 |
5 |
От 0,1 кг до 2,5 кг вкл. Св. 2,5 кг до 10,0 кг вкл. Св. 10,0 кг |
±2,5 ±5,0 ±7,5 |
|
Весы общего назначения ЕС | |||||
|
ЕС-3 |
3 |
0,01 |
0,5 |
От 0,01 кг до 0,25 кг вкл. Св. 0,25 кг до 1,0 кг вкл. Св.1,0 кг |
±0,25 ±0,5 ±0,75 |
|
ЕС-6 |
6 |
0,02 |
1 |
От 0,02 кг до 0,5 кг вкл. Св. 0,5 кг до 2,0 кг вкл. Св. 2,0 кг |
±0,5 ±1,0 ±1,5 |
|
ЕС-15 |
15 |
0,04 |
2 |
От 0,04 кг до 1,0 кг вкл. Св. 1,0 кг до 4,0 кг вкл. Св. 4,0 кг |
±1,0 ±2,0 ±3,0 |
|
ЕС-30 |
30 |
0,1 |
5 |
От 0,1 кг до 2,5 кг вкл. Св. 2,5 кг до 10,0 кг вкл. Св. 10,0 кг |
±2,5 ±5,0 ±7,5 |
Лист 7 из 18
Продолжение таблицы 2 - Основные технические и метрологические характеристики весов
|
Обозначение весов |
Максимальная нагрузка Max (Maxi/Max2), кг |
Минимальная нагрузка Min, кг |
Действительная цена деления, d (di/d2), поверочный интервал весов, е (ei/e2), г |
Интервалы взвешивания |
Пределы допускаемой погрешности (тре) при поверке, г |
|
Весы общего назначения ED | |||||
|
ED-3 |
1,5/3 |
0,01 |
0,5/1 |
От 0,01 кг до 0,25 кг вкп. Св. 0,25 кг до 1,00 кг вкл. Св. 1,0 кг до 1,5 кг вкл. Св. 1,5 кг до 2,0 кг вкл. Св. 2,0 кг |
±0,25 ±0,5 ±0,75 ±1,0 ±1,5 |
|
ED-6 |
3/6 |
0,02 |
1/2 |
От 0,02 кг до 0,50 кг вкл. Св. 0,5 кг до 2,0 кг вкл. Св. 2,0 кг до 3,0 кг вкл. Св. 3,0 кг до 4,0 кг вкл. Св. 4,0 кг |
±0,5 ±1,0 ±1,5 ±2,0 ±3,0 |
|
ED-15 |
6/15 |
0,04 |
2/5 |
От 0,04 кг до 1,00 кг вкл. Св. 1,0 кг до 4,0 кг вкл. Св. 4,0 кг до 6,0 кг вкл. Св. 6,0 кг до 10,0 кг вкл. Св. 10,0 кг |
±1,0 ±2,0 ±3,0 ±5,0 ±7,5 |
|
ED-30 |
15/30 |
0,1 |
5/10 |
От 0,1 кг до 2,5 кг вкл. Св. 2,5 кг до 10,0 кг вкл. Св. 10,0 кг до 15,0 кг вкл. Св. 15,0 кг до 20,0 кг вкл. Св. 20,0 кг |
±2,5 ±5,0 ±7,5 ±10,0 ±15,0 |
|
Весы общего назначения PDSII | |||||
|
PDSII-06 single |
6 |
0,04 |
2 |
От 0,04 кг до 1,0 кг вкл. Св. 1,0 кг до 4,0 кг вкл. Св. 4,0 кг |
±1,0 ±2,0 ±3,0 |
|
PDSII-15 single |
15 |
0,1 |
5 |
От 0,1 кг до 2,5 кг вкл. Св. 2,5 кг до 10,0 кг вкл. Св. 10,0 кг |
±2,5 ±5,0 ±7,5 |
|
PDSII-30 single |
30 |
0,2 |
10 |
От 0,2 кг до 5,0 кг вкл. Св. 5,0 кг до 20,0 кг вкл. Св. 20,0 кг |
±5,0 ±10,0 ±15,0 |
Лист 8 из 18
2 - Основные технические и
весов
ие
|
Обозначение весов |
Максимальная нагрузка Мах (MaxilMax2), кг |
Минимальная нагрузка Min, кг |
Действительная цена деления, d (d-i/do), поверочный интервал весов, е (е?/ег), г |
Интервалы взвешивания |
Пределы допускаемой погрешности (тре) при поверке, г |
|
Весы общего назначения PDSII | |||||
|
PDSII-06 |
3/6 |
0,02 |
1/2 |
От 0,02 кг до 0,50 кг вкл. Св. 0,5 кг до 2,0 кг вкл. Св. 2,0 кг до 3,0 кг вкл. Св. 3,0 кг до 4,0 кг вкл. Св. 4,0 кг |
±0,5 ±1,0 ±1,5 ±2,0 ±3,0 |
|
PDSII-15 |
6/15 |
0,04 |
2/5 |
От 0,04 кг до 1,0 кг вкл. Св. 1,0 кг до 4,0 кг вкл. Св. 4,0 кг до 6,0 кг вкл. Св. 6,0 кг до 10,0 кг вкл. Св. 10,0 кг |
±1,0 ±2,0 ±3,0 ±5,0 ±7,5 |
|
PDSII-30 |
15/30 |
0,1 |
5/10 |
От 0,1 кг до 2,5 кг вкл. Св. 2,5 кг до 10,0 кг вкл. Св. 10,0 кг до 15,0 кг вкл. Св. 15,0 кг до 20,0 кг вкл. Св. 20,0 кг |
±2,5 ±5,0 ±7,5 ±10,0 ±15,0 |
|
Весы общего назначения SWN | |||||
|
SWN-03 |
1,5/3 |
0,01 |
0,5/1 |
От 0,01 кг до 0,25 кг вкл. Св. 0,25 кг до 1,0 кг вкл. Св. 1,0 кг до 1,5 кг вкл. Св. 1,5 кг до 2,0 кг вкл. Св. 2,0 кг |
±0,25 ±0,5 ±0,75 ±1,0 ±1,5 |
|
SWN-06 |
3/6 |
0,02 |
1/2 |
От 0,02 кг до 0,50 кг вкл. Св. 0,5 кг до 2,0 кг вкл. Св. 2,0 кг до 3,0 кг вкл. Св. 3,0 кг до 4,0 кг вкл. Св. 4,0 кг |
± 0,5 ± 1,0 ± 1,5 ±2,0 ± 3,0 |
|
SWN-15 |
6/15 |
0,04 |
2/5 |
От 0,04 кг до 1,0 кг вкл. Св. 1,0 кг до 4,0 кг вкл. Св. 4,0 кг до 6,0 кг вкл. Св. 6,0 кг до 10,0 кг вкл. Св. 10,0 кг |
± 1,0 ± 2,0 ± 3,0 ± 5,0 ±7,5 |
Лист 9 из 18
Продолжение таблицы 2 - Основные технические и метрологические характеристики весов
|
Обозначение весов |
Максимальная нагрузка Мах (MaxilMax2), кг |
Минимальная нагрузка Min, кг |
Действительная цена деления, d (di/d2), поверочный интервал весов, е (ei!e2\ г |
Интервалы взвешивания |
Пределы допускаемой погрешности (тре) при поверке, г |
|
Весы общего назначения SWN | |||||
|
SWN-30 |
15/30 |
0,1 |
5/10 |
От 0,1 кг до 2,5 кг вкл. Св. 2,5 кг до 10,0 кг вкл. Св. 10,0 кг до 15,0 кг вкл. Св. 15,0 кг до 20,0 кг вкл. Св. 20,0 кг |
+2,5 ±5,0 ±7,5 ±10,0 ±15,0 |
|
Весы общего назначения PDC | |||||
|
PDC-06 |
3/6 |
0,02 |
1/2 |
От 0,02 кг до 0,50 кг вкл. Св. 0,5 кг до 2,0 кг вкл. Св. 2,0 кг до 3,0 кг вкл. Св. 3,0 кг до 4,0 кг вкл. Св. 4,0 кг |
±0,5 ±1,0 ±1,5 ±2,0 ±3,0 |
|
PDC-15 |
6/15 |
0,04 |
2/5 |
От 0,04 кг до 1,0 кг вкл. Св. 1,0 кг до 4,0 кг вкл. Св. 4,0 кг до 6,0 кг вкл. Св. 6,0 кг до 10,0 кг вкл. Св. 10,0 кг |
±1,0 ±2,0 ±3,0 ±5,0 ±7,5 |
|
PDC-30 |
15/30 |
0,1 |
5/10 |
От 0,1 кг до 2,5 кг вкл. Св. 2,5 кг до 10,0 кг вкл. Св. 10,0 кг до 15,0 кг вкл. Св. 15,0 кг до 20,0 кг вкл. Св. 20,0 кг |
±2,5 ±5,0 ±,5 ±10,0 ±15,0 |
Лист 10 из 18
Окончание таблицы 2 - Основные технические и метрологические характеристики весов
|
Обозначение весов |
Максимальная нагрузка Мах (Мах^Махг), кг |
Минимальная нагрузка Min, кг |
Действительная цена деления, d (d1/d2), поверочный интервал весов, е (е?/е2), г |
Интервалы взвешивания |
Пределы допускаемой погрешности (тре) при поверке, г |
|
Е |
есы общего назначения |
"W500 | |||
|
FW500-06 |
3/6 |
0,02 |
1/2 |
От 0,02 кг до 0,50 кг вкл. Св. 0,5 кг до 2,0 кг вкл. Св. 2,0 кг до 3,0 кг вкл. Св. 3,0 кг до 4,0 кг вкл. Св. 4,0 кг |
±0,5 ±1,0 ±1,5 ±2,0 ±3,0 |
|
FW500-15 |
6/15 |
0,04 |
2/5 |
От 0,04 кг до 1,0 кг вкл. Св. 1,0 кг до 4,0 кг вкл. Св. 4,0 кг до 6,0 кг вкл. Св. 6,0 кг до 10,0 кг вкл. Св. 10,0 кг |
±1,0 ±2,0 ±3,0 ±5,0 ±7,5 |
|
FW500-30 |
15/30 |
0,1 |
5/10 |
От 0,1 кг до 2,5 кг вкл. Св. 2,5 кг до 10,0 кг вкл. Св. 10,0 кг до 15,0 кг вкл. Св. 15,0 кг до 20,0 кг вкл. Св. 20,0 кг |
±2,5 ±5,0 ±7,5 ±10,0 ±15,0 |
|
Примечание: пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке | |||||
Лист 11 из 18
|
Наименование характеристики |
Применимость к модификации весов |
Значение характеристики |
|
Класс точности по ГОСТ OIMLR 76-1-2011 |
Для всех модификаций |
111 - средний |
|
Диапазон выборки массы тары |
AD |
от 0 до 999,5 г (для AD-2.5), от 0 до Мах (для AD-05) от 0 до 9,998 кг (для AD-10), от 0 до 9,995 кг (для AD-25) |
|
AD-H |
от 0 до 4,995 кг (для AD-05H) от 0 до 9,999 кг (для AD-10H) от 0 до 19,998 кг (для AD-20H) | |
|
SW, PW, ЕС, SWN |
от 0 до Мах | |
|
CS |
от 0 до 999,5 г (для CS-2,5) от 0 до 1,999 кг (для CS-5) от 0 до 3,998 кг (для CS-10) от 0 до 9,995 кг (для CS-25) | |
|
ED |
от 0 до 1,4995 кг (для ED-3) от 0 до 2,999 кг (для ED-6) от 0 до 5,998 кг (для ED-15) от 0 до 14,995 кг (для ED-30) | |
|
PDSII |
от 0 до 5,998 кг (для PDSII-06 (single)) от 0 до 5,998 кг (для PDSII-15 (single)) от 0 до 14,995 кг (для PDSII-30(single)) от 0 до 2,999 кг (для PDSII-06) от 0 до 5,998 кг (для PDSII-15) от 0 до 14,995 кг (для PDSII-30) | |
|
PDC |
от 0 до 2,999 кг (для PDC-06) от 0 до 5,998 кг (для PDC-15) от 0 до 14,995 кг (для PDC-30) | |
|
FW500 |
от 0 до 2,999 кг (для FW500-06) от 0 до 5,998 кг (для FW500-15) от 0 до 14,995 кг (для FW500-30) | |
|
Номинальное напряжение питания |
AD, AD-H |
230 В с частотой 50 Гц |
|
SW |
230 В с частотой 50 Гц 9 В постоянного тока | |
|
PW |
230 В с частотой 50 Гц 9 В постоянного тока | |
|
CS |
230 В с частотой 50 Гц | |
|
ЕС |
230 В с частотой 50 Гц 12 В постоянного тока | |
|
ED |
230 В с частотой 50 Гц 12 В постоянного тока | |
|
PDSII |
230 В с частотой 50 Гц | |
|
SWN |
230 В с частотой 50 Гц 4 В постоянного тока | |
|
PDC |
230 В с частотой 50 Гц 5 В постоянного тока | |
|
FW500 |
230 В с частотой 50 Гц 6 В постоянного тока | |
|
Степень защиты оболочки весов по ГОСТ 14254-2015 |
AD, AD-H, PW, CS, ЕС, ED, PDSII, PDC, SWN |
IP42 |
|
SW |
IP42 (SW, SW-SD, SW-DD, SW-C) IP66 (SW-W) | |
|
FW500 |
IP69 | |
|
Диапазон рабочих температур, °C |
Для всех модификаций |
от минус 10 до плюс 40 |
Окончание таблицы 3 - Основные технические и метрологические характеристики
|
Наименование характеристики |
Применимость к модификации весов |
Значение характеристики |
|
Масса, кг, не более |
AD |
4,7 |
|
AD-H |
4,7 | |
|
SW |
3,2 (SW-SD, SW-DD, SW-C) 3,7 (SW-W) | |
|
PW |
1,7 | |
|
CS |
5,3 | |
|
ЕС |
4,5 | |
|
ED |
4,5 | |
|
PDSII |
3,2 | |
|
SWN |
2,4 | |
|
PDC |
5,2 | |
|
FW500 |
3,3 | |
|
Габаритные размеры, мм, не более |
AD |
350x325x105 |
|
AD-H |
350x325x105 | |
|
SW |
260x290x137 | |
|
SW-W |
278x317x141 | |
|
PW |
239x227x66 | |
|
CS |
450x310x120 | |
|
ЕС |
330x346x107 | |
|
ED |
330x346x107 | |
|
PDSII |
Определяются моделью сканера | |
|
SWN |
245x280x110 | |
|
PDC |
370x364x69 | |
|
FW500 |
303x266x109 | |
|
Потребляемая мощность, ВА, не более |
Для всех модификаций |
10 |
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов и на титульный лист руководства по эксплуатации методом типографической печати.
Комплектность
В комплект поставки весов входит:
- весы
1 шт.;
1 шт.;
1 экз.
- аккумуляторная батарея (по дополнительному соглашению)
- руководство по эксплуатации
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «CAS Corporation», Республика Корея.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Заключение
Весы общего назначения AD, SW, SWN, AD-H, PW, CS, ЕС, ED, PDSII, PDC, FW500 соответствуют требованиям технической документации фирмы «CAS Corporation», Республика Корея.
Весы соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Регистрационный номер декларации о соответствии: ТС № RU Д-KR.AJl 16.В.51390 от 13.07.2016 действительна по 12.07.2021 включительно. Регистрационный номер декларации о соответствии: ЕАЭС № RU Д-KR.МОЮ.В.06175 от 21.03.2018 действительна по 20.03.2023 включительно).
Межповерочный интервал не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. 8-017-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Другие Весы
