Весы лабораторные электронные СЕ
| Номер в ГРСИ РФ: | РБ 03 02 3540 18 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ООО "Сартогосм", г. С.-Петербург |
Весы лабораторные электронные СЕ (далее - весы) предназначены для статических измерений массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 3540 18 |
| Наименование | Весы лабораторные электронные СЕ |
| Год регистрации | 2018 |
| Номер сертификата | 11672 |
| Дата регистрации | 2018-03-29 |
| Срок действия | 2022-07-27 |
| Получатель сертификата | ООО "Сартогосм", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Сартогосм"
Адрес: 192007, г. С.-Петербург, ул. Курская, 28/32
Контакты: (812)166-19-22, 166-18-83, 166-18-43 / (812)166-19-47, 166-19-56 / E-mail: sartogos-s@infopro.spb.su
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку для Республики Беларусь весов, в т.ч. находящихся в эксплуа-тации и поверяемых ранее по ГОСТ OIML R 76-1-2011, П.4.3 СПО.005.082 РЭ (2012 г.), проводить только согласно Приложению ДА ГОСТ OIML R 76-1-2011. |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации - № RA.RU.311483, шифр поверительного клейма - СП), при условии калибровки на широте г. Минска с указанием в паспорте прибора (НТК №10-07); ЗАО "САРТОГОСМ" (аттестат аккредитации - №RA.RU.311291, шифр поверительного клейма - ВДВ) при условии калибровки при значении ускорения свободного падения по широте г. Минска с указанием данной информации в паспорте весов (НТК №09-10). |
Поверители
Скачать
|
Описание типа РБ 03 02 3540 18 [2018-08-15]
rb-03-02-3540-18_2018-08-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 3540 18 [2013-06-20]
rb-03-02-3540-18_2013-06-20.pdf
|
Скачать |
Описание типа
Назначение
Весы лабораторные электронные СЕ (далее - весы) предназначены для статических измерений массы.
Описание
Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита.. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.
Конструктивно весы состоят из весоизмерительного устройства и терминала.
Тип весов представлен двумя семействами: семейство I - весы лабораторные электронные СЕ специального класса точности (СЕ124-С, СЕ224-С); семейство II - весы лабораторные электронные СЕ высокого класса точности (СЕ153-С, СЕ323-С, СЕ423-С, СЕ623-С, СЕ612-С, СЕ812-С, СЕ1502-С, СЕ2202-С, СЕ4202-С, СЕ6202-С, СЕ6101-С, СЕ8101-С).
Весы оснащены следующими устройствами:
- устройством первоначальной установки нуля;
- полуавтоматическим устройством установки нуля;
- устройством слежения за нулем;
полуавтоматическим встроенным устройством юстировки чувствительности; полуавтоматическим устройством выборки массы тары;
- устройством установки по уровню;
- вспомогательным показывающим устройством.
Весы реализуют следующие функции:
- переключение единиц измерения массы;
- подсчёт количества штук (деталей), имеющих примерно одну и ту же массу;
- взвешивание в процентах;
- рецептурное взвешивание;
- суммирование результатов;
- усреднение массы (взвешивание животных);
- арифметические вычисления;
- определение плотности.
Весы снабжены защищенным интерфейсом (в соответствии с Т.2.3.6 ГОСТ 53228-2008) RS232.

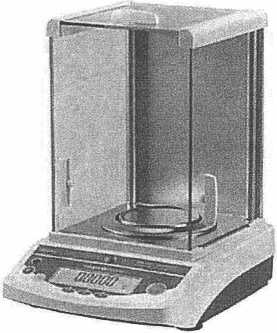

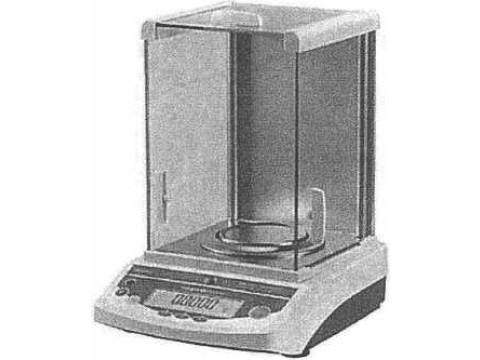

Рисунок 1 - Общий вид весов семейства I

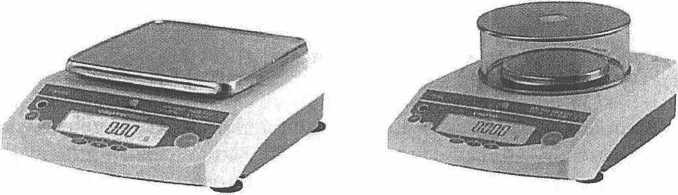

Рисунок 2 - Общий вид весов семейства II
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются гарантийной этикеткой изготовителя.

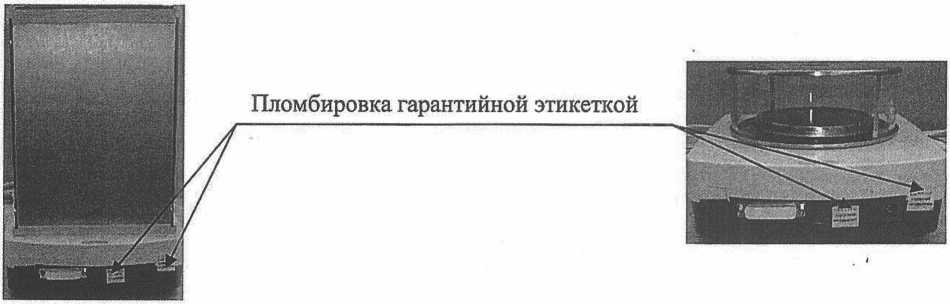

Рисунок 3 - Схема пломбирования от несанкционированного доступа
Место нанесения знака поверки

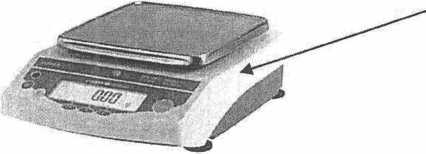

Рисунок 4 - Обозначение места нанесения знака поверки
—........
'--------- " 7 7
Russia.
Min 0.01 g
СЕ224-С ст'7 © d:°^
XXS9-0002 ---
№27225041 MIIHIIIIII III I Wil III
■* — л._г ... -uU---'- -<—>• •
Рисунок 5 - Маркировка весов
Программное обеспечение
В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
Идентификация программы осуществляется путем просмотра номера версии программного обеспечения. Номер версии программного обеспечения выводится на дисплей весов, для чего войти в меню весов выбрать «ИНФО» —> «ВЕРСИЯ» —» «REL.36.09». При выводе на печать: «Ver. по. 00-36-09».
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077 - 2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО 00-36-09 |
|
Номер версии (идентификационный номер ПО) |
36.09 |
2-
(логические и технические характеристики
:ские
|
Наименоваие характеристики |
2 |
!начения характеристики для весов модификаций | ||||||
|
СЕ124-С |
СЕ224-С |
СЕ153-С |
СЕ323-С |
СЕ423-С |
СЕ623-С |
СЕ612-С |
СЕ812-С | |
|
1?ласс точности весов по ГОСТ Р 53228-2008 |
специальный |
, высокий | ||||||
|
Максимальная нагрузка весов Мах, г |
120 |
220 |
150 |
320 |
420 |
620 |
610 |
810 |
|
Минимальная нагрузка весов Min, г |
0,01 |
0,01 |
0,02 |
0,02 |
0,02 |
0,02 |
0,5 |
0,5 |
|
Действительная цена деления d, мг |
0,1 |
0,1 |
1 |
1 |
1 |
1 |
10 |
10 |
|
Поверочное деление е, мг |
1 |
1 |
10 |
10 |
10 |
10 |
100 |
100 |
|
Число поверочных делений п |
120000 |
220000 |
15000 |
32000 |
42000 |
62000 |
6100 |
8100 |
|
Пределы допускаемой погрешности весов (тре) при поверке, мг, в интервалах взвешивания: от Min до 50 г включ. св. 50 г до Мах включ. св. 50 г до Мах включ. св. 50 г до 200 г включ. св. 200 г до Мах г включ. от Min до 500 г включ. св. 500 г до Мах включ. |
±0,5 ±1,0 |
±0,5 ±1,0 ±1,5 |
±5 ±10 |
±5 ±10 ±15 |
±5 ±10 ±15 |
±5 ±10 ±15 |
±50 ±100 |
±50 ±100 |
|
Диапазон выборки массы тары, г |
от 0 до Мах | |||||||
|
Предел допускаемого размаха |
|тре| | |||||||
|
Диапазон устройства первоначальной установки нуля, не более |
20 % Мах | |||||||
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более |
4%’Мах | |||||||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значения характеристики для весов модификаций: | |||||
|
СЕ1502-С |
СЕ2202-С |
СЕ4202-С |
СЕ6202-С |
СЕ6101-С |
СЕ8101-С | |
|
Класс точности весов по ГОСТ Р 53228-2008 |
высокий | |||||
|
Максимальная нагрузка весов Мах, г |
1500 |
2200 |
4200 |
6200 |
6100 |
8100 |
|
Минимальная нагрузка весов Min, г |
0,5 |
0,5 |
0,5 |
’ 0,5 |
5 |
5 |
|
Действительная цена деления d, мг |
10 |
10 |
10 |
10 |
100 |
100 |
|
Поверочное деление е, мг |
100 |
100 |
100 |
100 |
1000 |
1000 |
|
Число поверочных делений п |
15000 |
22000 |
42000 |
62000 |
6100 |
8100 |
|
Пределы допускаемой погрешности весов при поверке (тре), мг, в интервалах взвешивания: от Min до 500 г включ. св. 500 г до Мах включ. св. 500 г до 2000 г включ. св. 2000 г до Мах включ. от Min до 5000 г включ. до 5000 г до Мах включ. |
±50 ±100 |
±50 ±100 ±150 |
±50 ±100 ±150 |
±50 ±100 ±150 |
±500 ±1000 |
±500 ±1000 |
|
Диапазон выборки массы тары, г |
от 0 до Мах | |||||
|
Предел допускаемого размаха |
|тре| | |||||
|
Диапазон устройства первоначальной установки нуля, не более |
20 % Мах | |||||
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более |
4 % Мах | |||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Модификация весов |
Значение |
|
Время установления показаний, с |
СЕ124-С, СЕ224-С |
4 |
|
СЕ153-С, СЕ323-С, СЕ423-С, СЕ623-С |
3,5 | |
|
СЕ612-С, СЕ812-С, СЕ1502-С, СЕ2202-С, СЕ4202-С, СЕ6202-С, СЕ6101-С, СЕ8101-С |
3 | |
|
Размеры весовой чашки (диаметр или длина, ширина), мм |
СЕ124-С, СЕ224-С |
0 90 |
|
СЕ153-С, СЕ323-С, СЕ423-С, СЕ623-С, СЕ612-С, СЕ812-С |
0115 | |
|
СЕ1502-С,СЕ2202-С, СЕ4202-С, СЕ6202-С, СЕ6101-С, СЕ8101-С |
180,180 | |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
СЕ124-С, СЕ224-С |
225 305 345 |
|
СЕ153-С, СЕ323-С, СЕ423-С, СЕ623-С |
225 305 140 | |
|
СЕ612-С, СЕ812-С |
225 305 90 | |
|
СЕ1502-С, СЕ2202-С, СЕ4202-С, СЕ6202-С, СЕ6101-С, СЕ8101-С, |
225 305 95 | |
|
Масса весов, кг, не более |
СЕ124-С, СЕ224-С |
4,8 |
|
СЕ153-С, СЕ323-С, СЕ423-С, СЕ623-С |
3,6 | |
|
СЕ612-С, СЕ812-С |
2,6 | |
|
СЕ1502-С,СЕ2202-С, СЕ4202-С, СЕ6202-С, СЕ6101-С, СЕ8101-С |
3,5 | |
|
Параметры электрического питания для блока питания: - входное напряжение переменного тока, В - частота переменного тока, Гц |
для всех модификаций |
230±23 50±1 |
|
Потребляемая мощность, В А, не более |
для всех модификаций |
16 |
|
Условия эксплуатации: - предельные значения температуры (Tmin, Тщах) для весов семейства I, °C - предельные значения температуры (Tmin, Tmax) для весов семейства 11, °C - относительная влажность воздуха, % |
для всех модификаций |
от+ 15 до+ 25 от+ 10 до+ 30- от 30 до 80 |
|
Вероятность безотказной работы за 2000 ч Средний срок службы, лет |
для всех модификаций |
0,92 10 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и на корпус весов на фирменной табличке изготовителя.
Комплектность
' "аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Модификация весов |
|
Весы |
- |
1 шт. |
Для всех модификаций |
|
Весовая чашка |
- |
1 шт. |
Для всех модификаций |
|
Держатель чашки |
- |
1 шт. |
СЕ124-С, СЕ224-С, СЕ153-С, СЕ323-С, СЕ423-С, СЕ623-С, СЕ612-С СЕ812-С |
|
Брызгозащилное кольцо |
- |
1 шт. |
СЕ124-С, СЕ224-С |
|
Ветрозащитное кольцо |
- |
1 шт. |
СЕ153-С, СЕ323-С, СЕ423-С, СЕ623-С ’ |
|
Крышка нижняя |
- |
1 шт. |
СЕ153-С, СЕ323-С, СЕ423-С, СЕ623-С |
|
Крышка верхняя |
- |
1 шт. |
СЕ153-С, СЕ323-С, СЕ423-С, СЕ623-С |
|
Блок питания |
- |
1 шт. |
Для всех модификаций |
|
Руководство по эксплуатации |
СП0.005.082 РЭ |
1 экз. |
Для всех модификаций |
|
Паспорт |
СП0.005.083 ПС |
1 экз. |
Для всех модификаций |
Поверка
осуществляется по документу Приложение Н «Методика поверки весов» ГОСТ Р 53228-2008.
Основные средства поверки: эталонные гири 1-го, 2-го, 3-го разряда в соответствии с ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на корпус весов.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ТУ 4274-020-13173535-2011 Весы лабораторные электронные СЕ. Технические условия
