Весы складские HFS, UFS, R, RW, RW-PLZ, CPS

Назначение

Весы складские HFS, UFS, R, RW, RW-PLZ, CPS (далее - весы) предназначены для статического измерения массы различных грузов.

Область применения - предприятия промышленности, сельского хозяйства, торговли.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной сигнал, изменяющийся соответственно массе взвешиваемого груза. Аналоговый сигнал преобразуется в цифровой вид. Значение массы отображается на жидкокристаллическом либо светодиодном (в зависимости от модификации показывающего устройства) индикаторе.

Весы выпускают в шести модификациях: HFS, UFS, R, RW, RW-PLZ, CPS.

Все модификации весов (кроме RW, RW-PLZ, CPS) могут комплектоваться любым из следующих показывающих устройств (индикаторов): CI-200A, CI-1560, CI-2001 А, CI-2001B, CI-2001AC, CI-2400BS, CI-5010A, CI-5200A, CI-6000A, BI-100D, BI-100DB, BI-100R, BI-100RB, NT-200A, NT-200S, NT-201A, NT-201S, PDI, DBI. Весы RW комплектуют показывающим устройством (индикатором) RW-2601P; RW-PLZ комплектуют показывающим устройством (индикатором) RW-5000Z; CPS комплектуют показывающим устройством (индикатором) CI-2001ASH, NT-200A, CI-200А, С1-201АИ PDI.

Весы RW и RW-PLZ имеют программную защиту (PIN-код) доступа к регулировке чувствительности (юстировки), включающую несбрасываемый счетчик входов в данный режим.

Схема пломбировки весов от несанкционированного доступа и указание мест нанесения оттисков поверительных клейм приведены в Приложении А. Поверительные клейма-наклейки наносятся на переднюю панель показывающего устройства.

Программное обеспечение весов является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без нарушения клейма, либо без применения специализированного оборудования производителя. Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении. Информация о программном обеспечении весов, а также наименовании модели весоизмерительных датчиков, индикаторов используемых в составе весов приведена в таблице 1.

Таблица 1 - Информация о программном обеспечении весов и применяемых весоизмерительных датчиках, индикаторах____________________

Эксплуатационными особенностями весов являются жесткая конструкция, низкопрофильная платформа с рифленой поверхностью и высококачественным покрытием (HFS, R), портативность (UFS, CPS, RW, RW-PLZ).

Весы HFS предназначены для статического измерения массы сырья и продукции на перерабатывающих предприятиях, складских комплексах и в транспортных компаниях, а весы R - для взвешивания грузов, перемещаемых на платформенных тележках, длинномерных грузов и грузов, перемещаемых в технологической таре. Грузоприемное устройство весов базируется на 4-х тензорезисторных датчиках, весы R имеют низкопрофильную платформу со скосами для облегчения взвешивания накатываемых грузов. В весах HFS с этой же целью или используют приставные пандусы (в комплект не входят), или весы встраиваются в одной плоскости с полом.

Весы UFS предназначены для статического измерения массы продукции, транспортируемой на стандартных европоддонах гидравлическими тележками. Грузоприемное устройство весов базируется на 4-х тензорезисторных датчиках

\\

Весы CPS предназначены для статического измерения массы грузов, перемещаемых на стандартных европаллетах. Взвешивание можно производить в любой момент нахождения паллета на грузоприемной платформе. Подключение принтера для печати этикеток позволяет осуществить маркирование как отдельного груза, расположенного на паллете, так и группового груза.

Весы RW, RW-PLZ предназначены для статического измерения поколесной и поосной нагрузки автомобильного транспорта и могут быть использованы для организации учета грузопотока и для контроля нагрузки на ось. Для определения массы автомобилей в целом в составе весов может быть использовано от 1 до 6 (для весов RW) или от 1 до 8 (для весов RW-PLZ) грузоприемных платформ с пандусами (в зависимости от количества колес автомобилей). В каждой из грузоприемных платформ используется от 4-х до 8-ми тензорезисторных датчиков. Для выравнивания сдвоенных осей весы могут комплектоваться пассивными площадками RW-DR2 (для весов RW и RW-PLZ). Функция индикатора (модель RW-2601Р для RW и модель RW-5000Z для RW-PLZ) заключается в аналого-цифровом преобразовании и последующем суммировании выходных сигналов (для весов RW) либо в суммировании оцифрованных выходных сигналов (для весов RW-PLZ) всех грузоприемных платформ и отображении их на дисплее индикатора. В случае измерения нагрузки на группу осей и полной массы автомобиля, индикатор суммирует результаты взвешивания по осям. Возможна функция печати результатов измерений. Передача сигнала в RW-PLZ от грузоприемных платформ к индикатору осуществляется по радиоканалу «Bluetooth» (в весах RW используется проводная передача сигнала).

Функциональные возможности весов определяются видом применяемых модулей. Питание весов в зависимости от модификации осуществляется от сети переменного тока или от источника питания постоянного тока. Предусмотрена индикация разрядки батарей или аккумулятора.

Обозначение весов складских HFS имеет вид XtHFS Х2, где:

Xj - максимальная нагрузка в килограммах;

Х2 - габаритные размеры платформы в дециметрах.

Обозначение весов складских UFS имеет вид XiUFS, где:

Хт - максимальная нагрузка в килограммах.

Обозначение весов складских весов R имеет вид R-Xi, где:

Xi - максимальная нагрузка в килограммах.

Обозначение весов складских RW имеет вид RW-XrX2, где:

Хт - максимальная нагрузка в тоннах на одну грузоприемную платформу.

Х2 - количество грузоприемных платформ.

Обозначение модификаций весов CPS имеет вид CPS-XiX2, где:

Xi - максимальная нагрузка в тоннах;

Х2 - модель применяемого индикатора (если присутствует). Если отсутствует, применяется индикатор CI-2001ASH.

Обозначение весов складских RW-PLZ имеет вид RW-XtPLZ-X^ где:

Xi - максимальная нагрузка в тоннах на одну грузоприемную платформу.

Х2 - количество грузоприемных платформ.

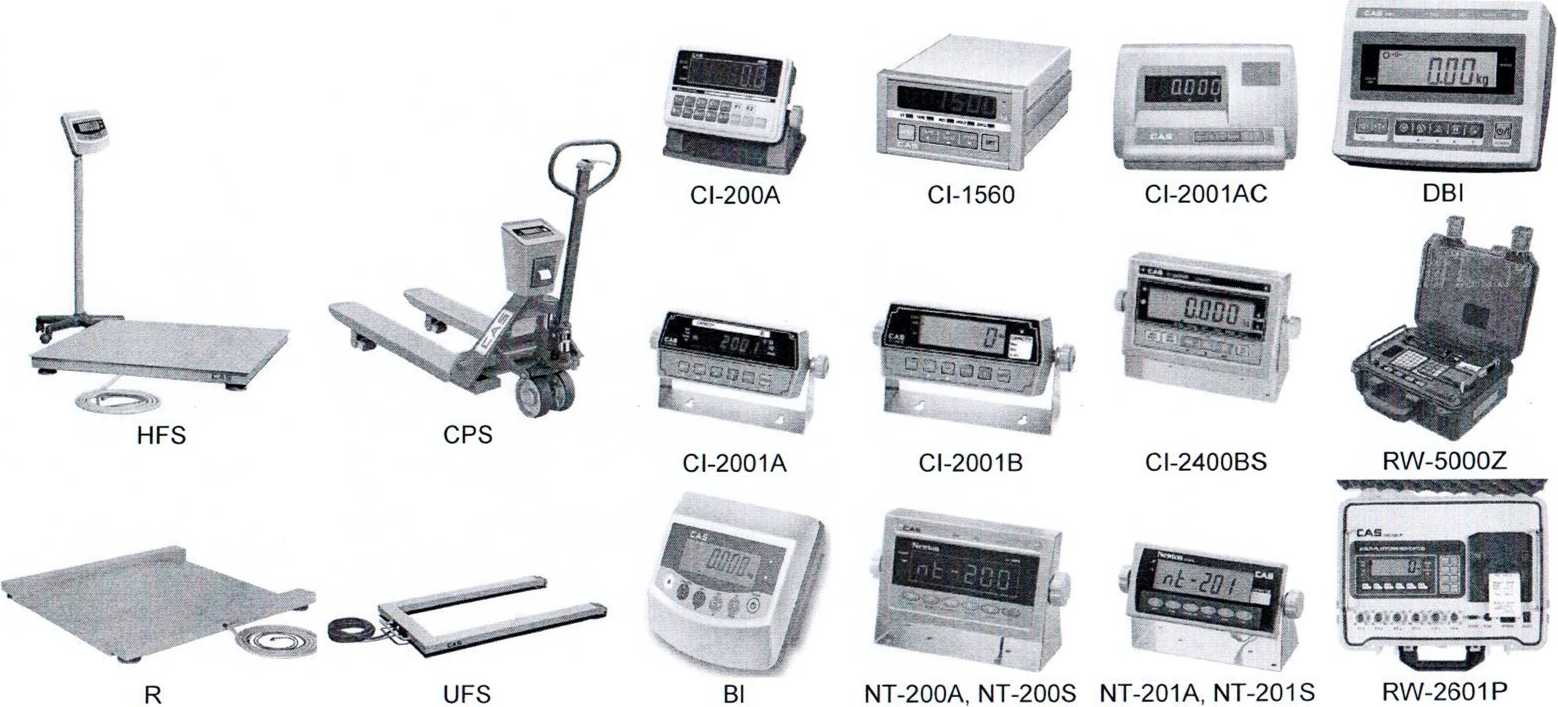

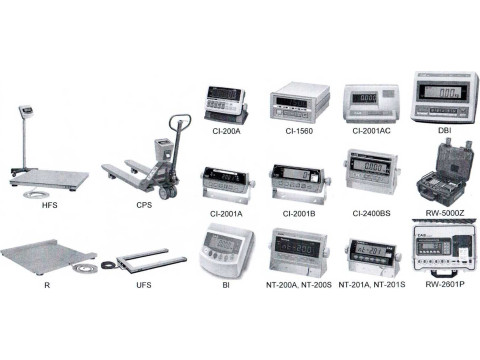

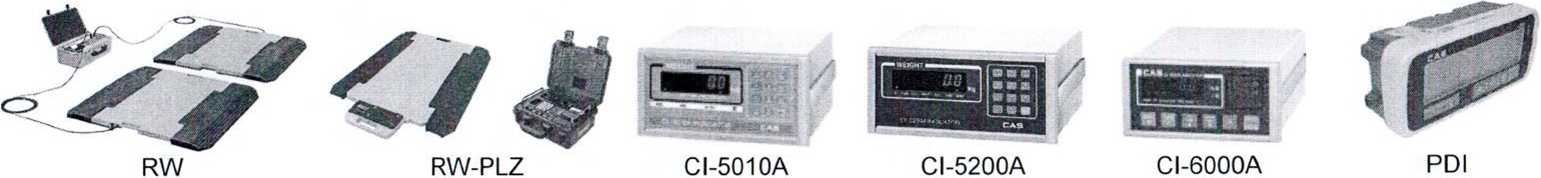

Общий вид весов складских приведен на рисунке 1.

Рисунок 1 - Общий вид весов складских HFS, UFS, R, RW, RW-PLZ, CPS

Лист 4 из 16

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные метрологические и технические характеристики весов приведены в таблицах 2 и 3.

2 - Основные технические и

весов

УН

Лист 5 из 16

2 - Основные технические и

Окончание

весов

Лист 6 из 16

Таблица 3 - Основные технические и метрологические характеристики

Таблица 4 - Основные технические и метрологические характеристики показывающих устройств (индикаторов)

\ Республики белГру* \Для докуаимтол

Окончание таблицы 4 - Основные технические и метрологические характеристики

показывающих устройств (индикаторов)

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов, терминале и на титульный лист руководства по эксплуатации методом типографической печати.

Комплектность

В комплект поставки весов входит:

- весы (грузоприемная платформа и индикатор)                    1 шт.;

- аккумуляторная батарея (по дополнительному соглашению) 1 шт.;

- руководство по эксплуатации                                     1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «CAS Corporation», Республика Корея.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания»

Заключение

Весы складские HFS, UFS, R, RW, RW-PLZ, CPS соответствуют требованиям технической документации фирмы «CAS Corporation», Республика Корея.

Весы соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Регистрационный номер декларации о соответствии: ТС № RU Д-КР.АЛ16.В.51390 от 13.07.2016 действительна по 12.07.2021 включительно).

Межповерочный интервал не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

Республика Беларусь, г. Минск, Старовиленский тракт, д. 93 Тел. 8-017-334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
