Весы лабораторные MWP, CUW/CUX, CAUW/CAUX/CAUY, XE
| Номер в ГРСИ РФ: | РБ 03 02 0588 18 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | «CAS CORPORATION», Корея, Китай |
|
Описание типа РБ 03 02 0588 18 [2016-12-06]
rb-03-02-0588-18_2016-12-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0588 18 [2013-09-25]
rb-03-02-0588-18_2013-09-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0588 18 [2009-04-07]
rb-03-02-0588-18_2009-04-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0588 18 [2018-06-12]
rb-03-02-0588-18_2018-06-12.pdf
|
Скачать |
Весы лабораторные MWP, CUW/CUX, CAUW/CAUX/CAUY, ХЕ (далее - весы) предназначены для статического измерения массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 0588 18 |
| Наименование | Весы лабораторные MWP, CUW/CUX, CAUW/CAUX/CAUY, XE |
| Год регистрации | 2018 |
| Номер сертификата | 11638 |
| Дата регистрации | 2018-03-29 |
| Срок действия | 2023-03-29 |
| Получатель сертификата | фирма "CAS Corporation", Республика Корея (KR) |
Производитель / Заявитель
фирма "CAS Corporation"
Адрес: CAS BLDG., # 440-1, SUNGNAE - DONG, GANGDONG - GU, SEOUL, KOREA
Контакты: 82-2-475-4661/7 // 82-2-475-4668
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку весов, изготовленных до 29.03.2018, проводить по ГОСТ 8.520-2005; Поверку весов, изготовленных после 29.03.2018 - по ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 0588 18 [2016-12-06]
rb-03-02-0588-18_2016-12-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0588 18 [2013-09-25]
rb-03-02-0588-18_2013-09-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0588 18 [2009-04-07]
rb-03-02-0588-18_2009-04-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0588 18 [2018-06-12]
rb-03-02-0588-18_2018-06-12.pdf
|
Скачать |
Описание типа
Назначение
Весы лабораторные MWP, CUW/CUX, CAUW/CAUX/CAUY, ХЕ (далее - весы) предназначены для статического измерения массы.
Область применения - предприятия различных отраслей промышленности, сельского хозяйства, торговли и научно-исследовательские организации.
Описание
Принцип действия весов основан на тензометрическом методе измерений или на компенсации веса груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Значение массы отображается на жидкокристаллическом дисплее весов.
Весы выпускают в следующих модификациях: ХЕ (тензометрический метод), MWP (тензометрический метод), CUW/CUX, CAUW/CAUX/CAUY (электромагнитный метод).
В зависимости от модели может осуществляться либо внешняя, либо внутренняя юстировка весов с помощью встроенной гири (CUW, CAUW/CAUX).
Питание весов в зависимости от модификации осуществляется от сети переменного тока через адаптер, или от перезаряжаемого аккумулятора, или от источника питания постоянного тока. Предусмотрена индикация разрядки батарей или аккумулятора. Управление весами - при помощи клавиш весов. Весы оборудованы интерфейсом RS-232C для подключения к периферийному устройству: принтеру, компьютеру.
Весы MWP имеют программную защиту (PIN-код) доступа к регулировке чувствительности (юстировки), включающую несбрасываемый счетчик входов в данный режим. Знак поверки в виде клейма-наклейки наносится на переднюю панель весов. Схема пломбировки весов ХЕ от несанкционированного доступа приведена в Приложении А.
Программное обеспечение весов (далее - ПО) является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без нарушения клейма, либо без применения специализированного оборудования производителя. Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их’\ ’I i ■ /. ryvy-rJ 1
\\ \ / //
включении. Информация о программном обеспечении весов, а также наименовании модели весоизмерительных датчиков используемых в составе весов приведена в таблице 1.
Таблица 1 - Информация о программном обеспечении весов и применяемых весоизмерительных датчиках__________________________________
|
Модификация весов лабораторных |
Версия встроенного ПО |
Наименование модели датчиков |
|
MWP |
1.00 и выше |
TEDEA |
|
CUW/CUX |
1.00:00 и выше 1.01:00 и выше 1.30: 00 и выше 1.31: 00 и выше 1.32: 00 и выше |
Magnetic Sense |
|
CAUW/CAUX/CAUY |
2.32 и выше |
Magnetic Balance |
|
ХЕ |
2.00 и выше |
HBM, Zemic |
|
Примечание: 1 метрологически значимая часть ПО выделена жирным. 2 в весах ХЕ в ПО должно быть обеспечено постоянное отключение функций инфракрасного датчика. | ||
Функциональные возможности весов:
- автоматическая установка нуля;
- подсчет числа одинаковых деталей по их массе;
- отображение результата взвешивания в процентах;
- выборка массы тары;
- многократная выборка массы при приготовлении смесей (CUW/CUX, CAUW/CAUX/CAUY);
- определение плотности твердых или жидких тел (CUW/CUX,
CAUW/CAUX/CAUY);
- самодиагностика;
- встроенная функция Windows Direct, обеспечивающая двухсторонний обмен данными между весами и компьютером без дополнительного программного обеспечения (CUW/CUX, CAUW/CAUX/CAUY).
Обозначение весов CUW/CUX имеет вид СиХгХ2Хз, где:
Xi - X (если присутствует) - весы без встроенного юстировочного груза;
Xi - W (если присутствует) - весы со встроенным юстировочным грузом;
Х2 - обозначение максимальной нагрузки (Мах) в граммах;
Х3 - S (если присутствует) - весы с числом поверочных делений (л) от 4200 до 8200;
Х3 - Н (если присутствует) - весы высокого (II) класса точности;
Х3 - HV (если присутствует) - весы специального (I) класса точности.
Обозначение весов CAUX/CAUW/CAUY имеет
вид CAUX1-X2X3, где:
X1-Y груза;
Xi -X грузом;
Xi -W
(если
(если
(если
присутствует) -
присутствует) -
грузом, функцией
подсветкой дисплея;
присутствует) -юстировки в
модификация
модификация
модификация
без
со
со
заданное время
встроенного
встроенным
встроенным
юстировочного
юстировочным
юстировочным
(периодическая юстировка),
Х2 - обозначение максимальной нагрузки (Мах), в граммах;
Хз - D (если присутствует) - модификация весов CAUW со вспомогательным показывающим устройством.
Обозначение модификаций весов ХЕ имеет вид XE-Xi, где:
Xi - обозначение максимальной нагрузки (/Wax), в граммах.

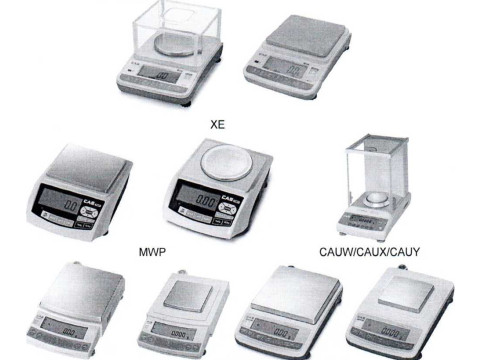

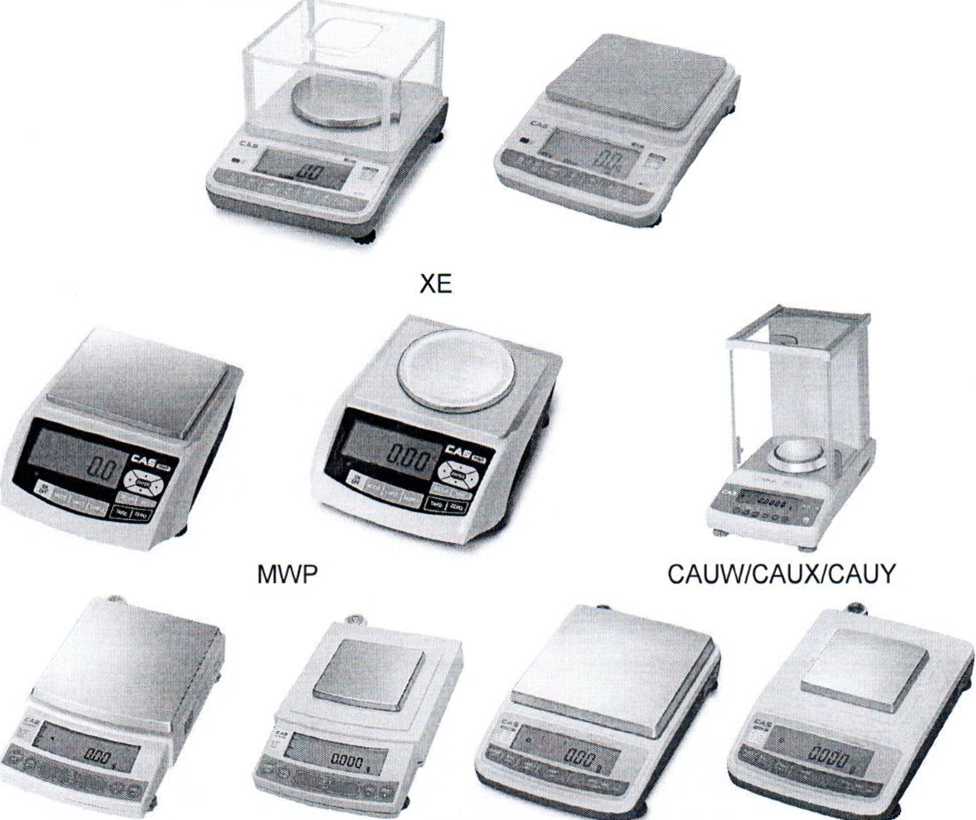

Общий вид весов приведен на рисунке 1.
CUW/CUX
Рисунок 1 - Общий вид весов лабораторных MWP, CUW/CUX, CAUW/CAUX/CAUY, ХЕ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики весов приведены в таблице 2, 3.
|
Таблица 2 - Основные технические и метрологические характеристики весов | ||||||||
|
Обозначение весов |
Класс точности1’ |
Максимальная нагрузка Мах (Maxi/Max2), г |
Минимальная нагрузка Min, г |
Действительная цена деления, d (di/d2), г |
Поверочный интервал весов, е (е7/е2), г |
Интервалы взвешивания |
Пределы допускаемой погрешности при поверке, г | |
|
MWP-150 |
II (Высокий) |
150 |
0,4 |
0,02 |
0,02 |
От 0,4 до 100,0 г вкл. Св.100 г |
±0,01 ±0,02 | |
|
MWP-300 |
300 |
1,0 |
0,05 |
0,05 |
От 1 до 250 г вкл. Св. 250 г |
±0,025 ±0,05 | ||
|
MWP-600 |
600 |
5,0 |
0,1 |
0,1 |
От 5 до 500 г вкл. Св.500 г |
±0,05 ±0,10 | ||
|
MWP-1500 |
1500 |
10,0 |
0,2 |
0,2 |
От 10 г до 1000 г вкл. Св. 1000 г |
±0,1 ±0,2 | ||
|
MWP-3000 |
3000 |
25,0 |
0,5 |
0,5 |
От 25 г до 2500 г вкл. Св. 2500 г |
±0,25 ±0,50 | ||
|
ХЕ 300 |
II (Высокий) |
300 |
0,1 |
0,005 |
0,05 |
От 0,1 до 250 г вкл. Св. 250 г |
±0,025 ±0,05 | |
|
ХЕ 600 |
600 |
0,5 |
0,01 |
0,1 |
От 0,5 до 500 г вкл. Св.500 г |
±0,05 ±0,10 | ||
|
ХЕ 1500 |
1500 |
1,0 |
0,02 |
0,2 |
От 1,0 г до 1000 г вкл. Св. 1000 г |
±0,1 ±0,2 | ||
|
ХЕ 3000 |
3000 |
2,5 |
0,05 |
0,5 |
От 2,5 г до 2500 г вкл. Св. 2500 г |
±0,25 ±0,50 | ||
|
ХЕ 6000 |
6000 |
5,0 |
0,1 |
1 |
От 5 до 5000 г вкл. Св.5000 г |
±0,5 ±1,0 | ||
|
CUW 620HV |
I (Специальный) |
620 |
0,1 |
0,001 |
0,01 |
От 0,1 до 500,0 г вкл. Св. 500 г |
±0,005 ±0,010 | |
|
CUW 6200HV \оД |
6200 |
1,0 |
0,01 |
0,1 |
От 1 до 5000 г вкл. Св. 5000 г |
±0,05 ±0,10 | ||
Лист 4 из 9
Продолжение таблицы 2 - Основные технические и метрологические характеристики весов
|
Обозначение весов |
Класс точности1’ |
Максимальная нагрузка Мах (Maxi/Max2), г |
Минимальная нагрузка Min, г |
Действительная цена деления, d (di/d2), г |
Поверочный интервал весов, е (е^), г |
Интервалы взвешивания |
Пределы допускаемой погрешности при поверке, г |
|
CUW 220Н, CUX 220Н |
II (Высокий) |
220 |
0,02 |
0,001 |
0,01 |
От 0,02 до 50,0 г вкл. Св. 50 до 200 г вкл. Св. 200 г |
±0,005 ±0,010 ±0,015 |
|
CUW420H, CUX 420Н |
420 |
0,02 |
0,001 |
0,01 |
От 0,02 до 50,0 г вкл. Св. 50 до 200 г вкл. Св. 200 г |
±0,005 ±0,010 ±0,015 | |
|
CUX 620Н CUW 620Н |
620 |
0,02 |
0,001 |
0,01 |
От 0,02 до 50,0 г вкл. Св. 50 до 200 г вкл. Св. 200 г |
±0,005 ±0,010 ±0,015 | |
|
CUW 2200Н CUX 2200Н |
2200 |
0,5 |
0,01 |
0,1 |
От 0,5 до 500,0 г вкл. Св. 500 до 2000 г вкл. Св. 2000 г |
±0,05 ±0,10 ±0,15 | |
|
CUW4200H CUX4200H |
4200 |
0,5 |
0,01 |
0.1 |
От 0,5 до 500,0 г вкл. Св. 500 до 2000 г вкл. Св. 2000 г |
±0,05 ±0,10 ±0,15 | |
|
CUX 6200Н CUW 6200Н |
6200 |
0,5 |
0,01 |
0,1 |
От 0,5 до 500,0 г вкл. Св. 500 до 2000 г вкл. Св. 2000 г |
±0,05 ±0,10 ±0,15 | |
|
CUW 8200S, CUX 8200S |
8200 |
5,0 |
0,1 |
1,0 |
От 5,0 до 5000,0 г вкл. Св. 5000 г |
±0,5 ±1,0 |
Лист 5 из 9
Окончание табл и цы 2 - Основные технические и метрологические характеристики весо в
|
Обозначение весов |
Класс точности1) |
Максимальная нагрузка Мах (Maxi/Max2), г |
Минимальная нагрузка Min, г |
Действительная цена деления, d (dild2), г |
Поверочный интервал весов, е (е7/е2), г |
Интервалы взвешивания |
Пределы допускаемой погрешности при поверке, г |
|
CUW 420S, CUX 420S |
III (Средний) |
420 |
2,0 |
0,1 |
0,1 |
От 2,0 до 50,0 г вкл. Св. 50 до 200 г вкл. Св. 200 г |
±0,05 ±0,10 ±0,15 |
|
CUW4200S, CUX 4200S |
4200 |
20,0 |
1,0 |
1,0 |
От 20 до 500 г вкл. Св. 500 до 2000 г вкл. Св. 2000 г |
±0,5 ±1,0 ±1,5 | |
|
CAUW120D |
I (Специальный) |
120/42 |
0,001 |
0,0001/ 0,00001 |
0,001 |
От 0,001 до 50,000 г вкл. Св. 50,0 г |
±0,0005 ±0,0010 |
|
CAUW 220D |
220/82 |
0,001 |
0,0001/ 0,00001 |
0,001 |
От 0,001 до 50,000 г вкл. Св.50 г до 200 г вкл. Св. 200 г |
±0,0005 ±0,0010 ±0,0015 | |
|
CAUW-120 CAUX-120 CAUY-120 |
120 |
0,01 |
0,0001 |
0,001 |
От 0,01 до 50,0 г вкл. Св. 50 г |
±0,0005 ±0,0010 | |
|
CAUW-220 CAUX-220 CAUY-220 |
220 |
0,01 |
0,0001 |
0,001 |
От 0,01 до 50,0 г вкл. Св.50 г до 200 г вкл. св. 200 г |
±0,0005 ±0,0010 ±0,0015 | |
|
CAUW-320 CAUX-320 |
320 |
0,01 |
0,0001 |
0,001 |
От 0,01 до 50,0 г вкл. Св.50 г до 200 г вкл. Св. 200 г |
±0,0005 ±0,0010 ±0,0015 |
Примечание:
- класс точности по ГОСТ OIML R 76-1-2011;
- пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке;
- время стабилизации для всех весов - не более 3-х секунд, для модификаций CAUW-120D и CAUW-220D - не более 15-ти секунд
Лист 6 из 9
Таблица 4 - Основные технические и метрологические характеристики
|
Наименование характеристики |
Применимость к модификации весов |
Значение характеристики |
|
Диапазон выборки массы тары |
Для всех модификаций |
от 0 до Мах |
|
Номинальное напряжение питания |
MWP |
230 В с частотой 50 Гц 6 В постоянного тока |
|
CUW/CUX |
230 В с частотой 50 Гц 12 В постоянного тока | |
|
CAUW/CAUX/CAUY |
230 В с частотой 50 Гц от 10 до 15 В постоянного тока | |
|
ХЕ |
230 В с частотой 50 Гц от 4,8 до 6 В постоянного тока | |
|
Диапазон рабочих температур |
MWP |
от плюс 5 °C до плюс 35 °C |
|
CUW/CUX |
от плюс 5 °C до плюс 35 °C (для среднего и высокого класса точности) от плюс 10 °C до плюс 30 °C (для специального класса точности) | |
|
CAUW/CAUX/CAUY |
от плюс 10 °C до плюс 30 °C | |
|
ХЕ |
от плюс 5 °C до плюс 40 °C | |
|
Потребляемая мощность, ВА, не более |
Для всех модификаций |
10 |
|
Масса, кг, не более |
MWP |
1,5 |
|
CUW/CUX |
3,4 (для весов с Мах менее 1 кг) 4,6 (для весов с Мах более 1 кг) | |
|
CAUW/CAUX/CAUY |
7,2 | |
|
ХЕ |
1,5 | |
|
Габаритные размеры, мм, не более |
MWP |
200x80x250 |
|
CUW/CUX |
190x317x78 | |
|
CAUW/CAUX/CAUY |
220x330x310 | |
|
ХЕ |
272x180x74 |
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов и на титульный лист руководства по эксплуатации методом типографической печати.
Комплектность
В комплект поставки весов входит:
- весы 1 шт.;
- аккумуляторная батарея (по дополнительному соглашению) 1 шт.;
- руководство по эксплуатации 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «CAS Corporation», Республика Корея.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Заключение
Весы лабораторные MWP, CUW/CUX, CAUW/CAUX/CAUY, ХЕ соответствуют требованиям технической документации фирмы «CAS Corporation», Республика Корея.
Весы соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Регистрационный номер декларации о соответствии: ТС № RU Д-КР.АЛ16.В.5139О от 13.07.2016 действительна по 12.07.2021 включительно. Регистрационный номер декларации о соответствии: ЕАЭС № RU Д-KR.МОЮ.В.06175 от 21.03.2018 действительна по 20.03.2023 включительно).
Межповерочный интервал не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93 Тел. 8-017-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Другие Весы
