Весы напольные DB-II, DB-H, DL, ND, BW, HD
| Номер в ГРСИ РФ: | РБ 03 02 0587 18 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | «CAS CORPORATION», Корея, Китай |
Весы напольные DB-II, DB-H, DL, ND, BW, HD (далее - весы) предназначены для статического измерения массы различных грузов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 0587 18 |
| Наименование | Весы напольные DB-II, DB-H, DL, ND, BW, HD |
| Год регистрации | 2018 |
| Номер сертификата | 11637 |
| Дата регистрации | 2018-03-29 |
| Срок действия | 2023-03-29 |
| Получатель сертификата | фирма "CAS Corporation", Республика Корея (KR) |
Производитель / Заявитель
фирма "CAS Corporation"
Адрес: CAS BLDG., # 440-1, SUNGNAE - DONG, GANGDONG - GU, SEOUL, KOREA
Контакты: 82-2-475-4661/7 // 82-2-475-4668
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 0587 18 [2018-06-06]
rb-03-02-0587-18_2018-06-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0587 18 [2009-04-07]
rb-03-02-0587-18_2009-04-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0587 18 [2013-09-26]
rb-03-02-0587-18_2013-09-26.pdf
|
Скачать |
Описание типа
Назначение
Весы напольные DB-II, DB-H, DL, ND, BW, HD (далее - весы) предназначены для статического измерения массы различных грузов.
Область применения - предприятия промышленности, сельского хозяйства, торговли.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной сигнал, изменяющийся соответственно массе взвешиваемого груза. Аналоговый сигнал преобразуется в цифровой вид. Значение массы отображается на индикаторе показывающего устройства.
Весы выпускают в шести модификациях: DB-II, DB-H, DL, ND, BW, HD, состоящих из одной грузоприемной платформы и показывающего устройства, соединенных между собой при помощи стойки, внутри которой расположен кабель (исполнение DB-II-W стойки не имеет). Грузоприемная платформа изготовлена из нержавеющей стали. Грузоприемная платформа может быть оснащена одним или несколькими (до четырех) весоизмерительными тензорезисторными датчиками и конструктивно имеет прямоугольную форму. Весы DB-H и DB-II (модификация с Мах = 300 кг) могут укомплектовываться защитной дугой.
Схема пломбировки весов от несанкционированного доступа и указание мест нанесения оттисков поверительных клейм приведены в Приложении А. Знак поверки в виде клейма-наклейки в обязательном порядке наносится на переднюю панель показывающих устройств (индикаторов).
Программное обеспечение весов (далее - ПО) является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без нарушения клейма, либо без применения специализированного оборудования производителя. Идентификационным признаком ПО служит номер версии, который отображается на дисплее вед©В‘ при их включении. Информация о программном обеспечении весов, а также наименовании модели весоизмерительных датчиков используемых в составе весов приведена в
II 1
таблице 1.
Таблица 1 - Информация о программном обеспечении весов и применяемых весоизмерительных датчиках_______________
|
Модификация весов напольных |
Версия встроенного ПО |
Наименование модели датчиков |
|
DB-II |
2.17 и выше |
ВСО |
|
DB-H |
2.17 и выше |
ВСО |
|
DL |
2.3 и выше |
ВСО |
|
ND |
2.17 и выше |
ВС |
|
BW |
1.01 и выше |
BCS |
|
HD |
1.00 и выше |
NA4 |
Примечание: метрологически значимая часть ПО выделена жирным
Обозначение весов напольных DB-II имеет вид DB-ll-XiWX2, где:
Xi - обозначение максимальной нагрузки (/Wax) в килограммах;
W (если присутствует) - показывающее устройство расположено на выносном кронштейне;
Х2 - если символ отсутствует - используется жидкокристаллическое показывающее устройство.
F (если присутствует) - вакуумно-люминесцентное показывающее устройство;
Е (если присутствует) - упрощенная модификация со светодиодным показывающим устройством и уменьшенными габаритными размерами.
Обозначение весов напольных BW имеет вид BW - XiX2X3, где:
Xf - обозначение максимальной нагрузки (/Wax), в килограммах;
Х2 - D (если присутствует) - дополнительно возможно питание от батарей;
R (если присутствует) - дополнительно возможно питание от аккумуляторных батарей;
Х3 - В (если присутствует) - подсветка дисплея.
Обозначение весов напольных DL имеет вид DL-Х], где:
Xi - обозначение максимальной нагрузки (/Wax) в килограммах.
Обозначение весов напольных DB-H имеет вид DB-ХтН, где:
Xi - обозначение максимальной нагрузки (/Wax) в килограммах.
Обозначение весов напольных ND имеет вид ND-XiE, где:
Хт - обозначение максимальной нагрузки (/Wax) в килограммах.
Обозначение весов напольных HD имеет вид HD-XiX2, где:
Х1 - обозначение максимальной нагрузки (/Wax) в килограммах;
Х2 - DD (если присутствует) - дублирующее показывающее устройство на задней стенке индикатора весов.
Питание весов DB-H, ND осуществляется от сети переменного тока, а весов DB-II, DL, BW, HD от сети переменного тока или от источника питания постоянного тока. Предусмотрена индикация разрядки батарей или аккумулятора.

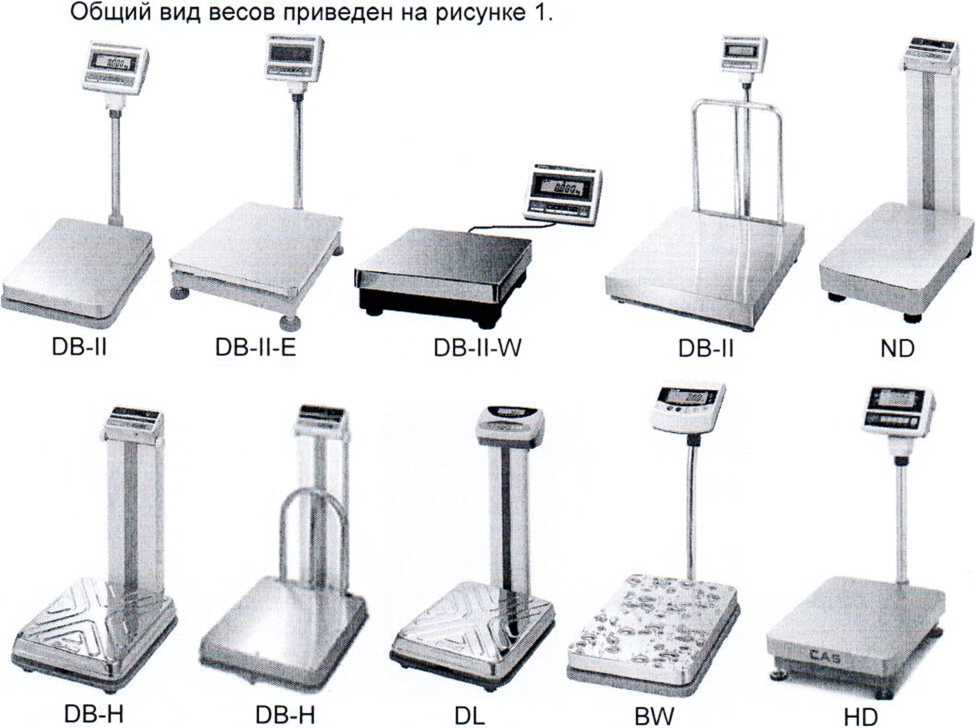

Рисунок 1 - Общий вид весов напольных DB-II, DB-H, DL, ND, BW, HD
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики весов приведены в таблицах 2 и 3.
2 - Основные технические и
весов
|
Обозначение весов |
Максимальная нагрузка Мах (Maxi/Махг), кг |
Минимальная нагрузка Min, кг |
Действительная цена деления, d (di/d2), поверочный интервал весов, е (еу/ег), г |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
Весы напольные DB-II | |||||
|
DB-II-60 |
30/60 |
0,2 |
10/20 |
От 0,2 кг до 5,0 кг вкл. Св. 5,0 кг до 20,0 кг вкл. Св. 20,0 кг до 30,0 кг вкл. Св. 30,0 кг до 40,0 кг вкл. Св. 40,0 кг |
±5,0 ±10,0 ±15,0 ±20,0 ±30,0 |
|
DB-II-150 |
60/150 |
0,4 |
20/50 |
От 0,4 кг до 10,0 кг вкл. Св. 10,0 кг до 40,0 кг вкл. Св. 40,0 кг до 60,0 кг вкл. Св. 60,0 кг до 100,0 кг вкл. Св. 100,0 кг |
±10,0 ±20,0 ±30,0 ±50,0 ±75,0 |
|
DB-II-300 |
150/300 |
1,0 |
50/100 |
От 1,0 кг до 25,0 кг вкл. Св. 25,0 кг до 100,0 кг вкл. Св. 100,0 кг до 150,0 кг вкл. Св. 150,0 кг до 200,0 кг вкл. Св. 200,0 кг |
±25,0 ±50,0 ±75,0 ±100,0 ±150,0 |
|
Весы напольные DB-H | |||||
|
DB-60H |
30/60 |
0,2 |
10/20 |
От 0,2 кг до 5,0 кг вкл. Св. 5,0 кг до 20,0 кг вкл. Св. 20,0 кг до 30,0 кг вкл. Св. 30,0 кг до 40,0 кг вкл. Св. 40,0 кг |
±5,0 ±10,0 ±15,0 ±20,0 ±30,0 |
|
DB-150H |
60/150 |
0,4 |
20/50 |
От 0,4 кг до 10,0 кг вкл. Св. 10,0 кг до 40,0 кг вкл. Св. 40,0 кг до 60,0 кг вкл. Св. 60,0 кг до 100,0 кг вкл. Св. 100,0 кг |
±10,0 ±20,0 ±30,0 ±50,0 ±75,0 |
|
DB-200H |
100/200 |
1,0 |
50/100 |
От 1,0 кг до 25,0 кг вкл. Св. 25,0 кг до 100,0 кг вкл. Св. 100,0 кг |
±25,0 ±50,0 ±100,0 |
Лист 4 из 10
ие таблицы2 - Основные технические и
весов
|
Обозначение весов |
Максимальная нагрузка Мах (Maxi/Max2), кг |
Минимальная нагрузка Min, кг |
Действительная цена деления, d (di/d2), поверочный интервал весов, е (ei/e2), г |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
Весы напольные DL | |||||
|
DL-60 |
60 |
0,4 |
20 |
От 0,4 кг до 10,0 кг вкл. Св. 10,0 кг до 40,0 кг вкл. Св. 40,0 кг |
±10,0 ±20,0 ±30,0 |
|
DL-100 |
100 |
1,0 |
50 |
От 1,0 кг до 25,0 кг вкл. Св. 25,0 кг |
±25,0 ±50,0 |
|
DL-150 |
150 |
1,0 |
50 |
От 1,0 кг до 25,0 кг вкл. Св. 25,0 кг до 100,0 кг вкл. Св. 100,0 кг |
±25,0 ±50,0 ±75,0 |
|
DL-200 |
200 |
2,0 |
100 |
От 2,0 кг до 50,0 кг вкл. Св. 50,0 кг |
±50,0 ±100,0 |
|
Весы напольные ND | |||||
|
ND-300E |
150/300 |
1,0 |
50/100 |
От 1,0 кг до 25,0 кг вкл. Св. 25,0 кг до 100,0 кг вкл. Св. 100,0 кг до 150,0 кг вкл. Св. 150,0 кг до 200,0 кг вкл. Св. 200,0 кг |
±25,0 ±50,0 ±75,0 ±100,0 ±150,0 |
|
Весы напольные BW | |||||
|
BW-06 |
6 |
0,04 |
2 |
От 0,04 кг до 1,0 кг вкл. Св. 1,0 кг до 4,0 кг вкл. Св. 4,0 кг |
±1,0 ±2,0 ±3,0 |
|
BW-15 |
15 |
0,1 |
5 |
От 0,1 кг до 2,5 кг вкл. Св. 2,5 кг до 10,0 кг вкл. Св. 10,0 кг |
±2,5 ±5,0 ±7,5 |
|
BW-30 |
30 |
0,2 |
10 |
От 0,2 кг до 5,0 кг вкл. Св. 5,0 кг до 20,0 кг вкл. Св. 20,0 кг |
±5,0 ±10,0 ±15,0 |
|
BW-60 |
60 |
0,4 |
20 |
От 0,4 кг до 10,0 кг вкл. Св. 10,0 кг до 40,0 кг вкл. Св. 40,0 кг |
±10,0 ±20,0 ±30,0 |
Лист 5 из 10
Окончание таблицы 2 - Основные технические и метрологические характеристики весов
|
Обозначение весов |
Максимальная нагрузка Мах (Мах^Махг), кг |
Минимальная нагрузка Min, кг |
Действительная цена деления, d (di/ch), поверочный интервал весов, е (е?/е2), г |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
Весы напольные BW | |||||
|
BW-150 |
150 |
1,0 |
50 |
От 1,0 кг до 25,0 кг вкл. Св. 25,0 кг до 100,0 кг вкл. Св. 100,0 кг |
±25,0 ±50,0 ±75,0 |
|
BW-500 |
500 |
4 |
200 |
От 4,0 кг до 100,0 кг вкл. Св. 100,0 кг до 400,0 кг вкл. Св. 400,0 кг |
±100,0 ±200,0 ±300,0 |
|
Весы напольные HD | |||||
|
HD-60 |
30/60 |
0,2 |
10/20 |
От 0,2 кг до 5,0 кг вкл. Св. 5,0 кг до 20,0 кг вкл. Св. 20,0 кг до 30,0 кг вкл. Св. 30,0 кг до 40,0 кг вкл. Св. 40,0 кг |
±5,0 ±10,0 ±15,0 ±20,0 ±30,0 |
|
HD-150 |
60/150 |
0,4 |
20/50 |
От 0,4 кг до 10,0 кг вкл. Св. 10,0 кг до 40,0 кг вкл. Св. 40,0 кг до 60,0 кг вкл. Св. 60,0 кг до 100,0 кг вкл. Св. 100,0 кг |
±10,0 ±20,0 ±30,0 ±50,0 ±75,0 |
|
HD-300 |
150/300 |
1,0 |
50/100 |
От 1,0 кг до 25,0 кг вкл. Св. 25,0 кг до 100,0 кг вкл. Св. 100,0 кг до 150,0 кг вкл. Св. 150,0 кг до 200,0 кг вкл. Св. 200,0 кг |
±25,0 ±50,0 ±75,0 ±100,0 ±150,0 |
|
Примечание: пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке | |||||
Лист 6 из 10
Таблица 3 - Основные технические и
|
Наименование характеристики |
Применимость к модификации весов |
Значение характеристики |
|
Класс точности по ГОСТ OIMLR 76-1-2011 |
Для всех модификаций |
Ш - средний |
|
Диапазон выборки массы тары |
DB-II-60 DB-II-150 DB-II-300 |
от 0 до 29,99 кг от 0 до 59,95 кг от 0 до 149,95 кг |
|
DB-60H DB-150H DB-200H |
от 0 до 29,99 кг от 0 до 59,98 кг от 0 до 99,95 кг | |
|
DL-60 DL-100 DL-150 DL-200 |
от 0 до Мах от 0 до 99,95 кг от 0 до 99,95 кг от 0 до 99,95 кг | |
|
ND-300E |
от 0 до Мах | |
|
BW-06, BW-15, BW-30, BW-60, BW-150, BW-500 |
от 0 до Мах | |
|
HD-60, HD-150, HD-300 |
от 0 до Мах | |
|
Номинальное напряжение питания |
DB-H, ND-300E |
230 В с частотой 50 Гц |
|
DL |
230 В с частотой 50 Гц 9 В постоянного тока | |
|
DB-II |
230 В с частотой 50 Гц 12 В постоянного тока 6 В постоянного тока (для исполнения «Е») | |
|
BW |
230 В с частотой 50 Гц 7,2 В постоянного тока (исп. R) 9 В постоянного тока (исп. D) | |
|
HD |
230 В с частотой 50 Гц 6 В постоянного тока | |
|
Степень защиты оболочки весов по ГОСТ 14254-2015 |
DB-H, ND, DL, DB-II, HD |
IP42 |
|
BW |
IP65 | |
|
Диапазон рабочих температур |
Для всех модификаций |
от минус 10 °C до плюс 40 °C |
|
Потребляемая мощность, ВА, не более |
Для всех модификаций |
10 |
|
Масса, кг, не более |
DB-II-60, DB-II-150 DB-II-300 |
16 52 |
|
DB-H |
19 | |
|
DL |
16 | |
|
ND-300E |
30 | |
|
BW-06, BW-15, BW-30 BW-60, BW-150 BW-500 |
9 19 47 | |
|
HD |
15 | |
|
Габаритные размеры, мм, не более |
DB-II-60, DB-II-150 DB-II-300 |
420x680x800 800x1040x965 |
|
DB-H |
420x680x765 | |
|
DL |
410x640x750 | |
|
ND-300E |
456x790x750 | |
|
BW-06, BW-15, BW-30 BW-60, BW-150 BW-500 |
280x380x580 420x660x800 460x630x750.., | |
|
HD |
400x630x7^0 |
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов и на титульный лист руководства по эксплуатации методом типографической печати.
Комплектность
В комплект поставки весов входит:
- весы 1 шт.;
- аккумуляторная батарея (по дополнительному соглашению) 1 шт.;
- руководство по эксплуатации 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «CAS Corporation», Республика Корея.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Заключение
Весы напольные DB-II, DB-H, DL, ND, BW, HD соответствуют требованиям технической документации фирмы «CAS Corporation», Республика Корея.
Весы соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Декларация соответствия ТС № RU Д-КР.АЛ16.В.5139О от 13.07.2016 действительна по 12.07.2021 включительно).
Межповерочный интервал не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93 Тел. 8-017-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Другие Весы
