Весы медицинские электронные ВЭМ-150
| Номер в ГРСИ РФ: | РБ 03 02 1374 21 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ОАО "Минский механический завод имени С. И. Вавилова" (ММЗ им. Вавилова), г. Минск |
|
Описание типа РБ 03 02 1374 21 [2021-05-03]
rb-03-02-1374-21_2021-05-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1374 21 [2016-05-31]
rb-03-02-1374-21_2016-05-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1374 21 [2008-05-14]
rb-03-02-1374-21_2008-05-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1374 21 [2011-09-22]
rb-03-02-1374-21_2011-09-22.pdf
|
Скачать |
Весы медицинские электронные ВЭМ-150 (далее - весы), предназначены для взвешивания пациентов в медицинских учреждениях, детей и взрослых в домашних условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 1374 21 |
| Наименование | Весы медицинские электронные ВЭМ-150 |
| Год регистрации | 2021 |
| Номер сертификата | 13953 |
| Дата регистрации | 2021-01-28 |
| Срок действия | 2026-01-28 |
| Получатель сертификата | ОАО "Зенит-БелОМО", г. Вилейка Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Зенит-БелОМО"
Адрес: ул. Чапаева, 26, г. Вилейка, Минская обл., 222410
Контакты: (+103751771)39973 / (+103751771)39968
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку весов, изготовленных до 31.05.2016, проводить по МРБ МП.1021-2011; поверку весов, изготовленных после 01.06.2016, проводить по ГОСТ OIML R76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 1374 21 [2021-05-03]
rb-03-02-1374-21_2021-05-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1374 21 [2016-05-31]
rb-03-02-1374-21_2016-05-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1374 21 [2008-05-14]
rb-03-02-1374-21_2008-05-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1374 21 [2011-09-22]
rb-03-02-1374-21_2011-09-22.pdf
|
Скачать |
Описание типа
Назначение
Весы медицинские электронные ВЭМ-150 (далее - весы), предназначены для взвешивания пациентов в медицинских учреждениях, детей и взрослых в домашних условиях.
Область применения - медицинские учреждения и в домашних условиях.
Описание
Принцип действия весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза на силоизмерительный датчик в электрический сигнал, пропорциональный измеряемой массе. В электрической схеме происходит усиление сигнала и преобразование его в цифровой код. После обработки цифрового кода на табло индикации весов отображается значение величины взвешиваемой массы.
Весы ВЭМ-150 состоят из:
- основания, на котором установлен тензометрический параллелограммный датчик;
- блока индикации, на котором находится табло и кнопки управления.
На датчике закреплена грузоприемная площадка, закрытая платформой. Крышка крепится к корпусу при помощи четырех винтов, под один из которых установлена пломбировочная чашка для нанесения клейма ОТК.
На боковой панели корпуса весов размещены сетевой выключатель RS 232С для подключения внешнего устройства.
Весы выполняют следующие функции:
- обнуление показаний индикатора;
- выборка массы тары;
- вывод на табло индикации, занесенного в память, результата взвешивания. Общий вид весов медицинских электронных ВЭМ-150 приведен на рисунке 1.
Схема пломбирования весов от несанкционированного доступа с указанием мест нанесения знака поверки в виде клейма-наклейки и оттиска знака поверки приведена в Приложении А.
госулзрственный роесг
\ измерений
\recn-,-блики Беларусь

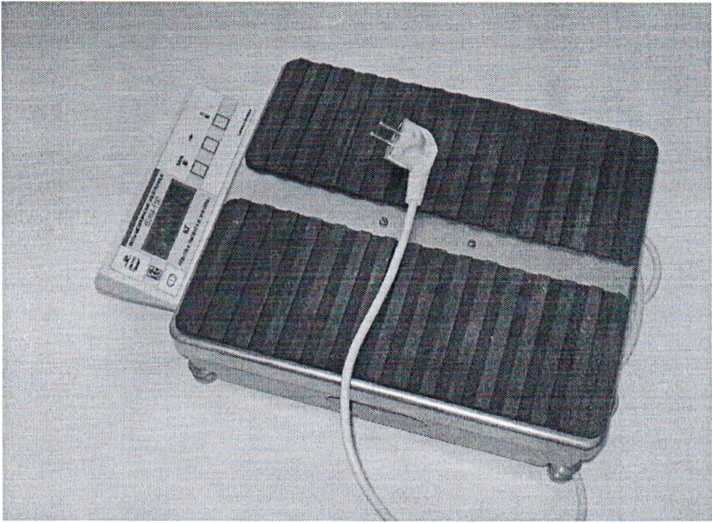

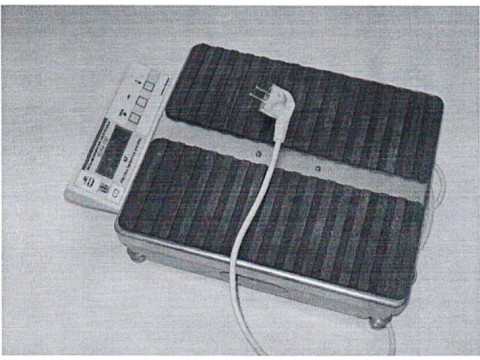

Рисунок 1- Общий вид весов ВЭМ-150
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Класс точности по ГОСТ OIML R76-1-2011 |
средний |
|
Максимальная нагрузка Мах, кг |
150,000 |
|
Минимальная нагрузка Min, кг |
1,0 |
|
Действительная цена деления (шкалы) d и поверочный интервал весов (е), г |
50 |
|
Погрешность установки на нуль, не более |
±0,25 е |
|
Диапазон выборки массы тары, кг |
от 1,00 до 10,00 |
|
Время выхода на установленный режим, мин, не более |
15 |
|
Время непрерывной работы, ч, не более |
16 |
|
Время установления показаний при взвешивании, с, не более |
3 |
|
Диапазон напряжений питаний от сети переменного тока с частотой 50 Гц, В |
от 195 до 253 |
|
Потребляемая мощность, В А, не более |
15 |
|
Габаритные размеры, мм не более |
425x295x115 |
|
Масса, г, не более |
12,5 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP40 |
|
Условия эксплуатации: -диапазон рабочих температур, °C - относительная влажность, % |
от 5 до 35 85 при температуре 35 °C |
Пределы допускаемой погрешности при поверке в интервалах взвешивания приведены в таблице 2. ___
Таблица 2
|
Интервал взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
от 1,00 до 25,00 вкл. |
±0,5 е (±25,0) |
|
св. 25,0 до 100,0 вкл. |
±1,0 е (±50,0) |
|
св. 100,0 |
±1,5 е (±75,0) |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной)-аппаратной части с определенными программными средствами.
ПО не может быть модифицировано, загружено через какой-либо интерфейс или с помощью других средств после опломбирования.
Для защиты от несанкционированного доступа к внутренним частям и изменений параметров их настройки и юстировки, а также измерительной информации используется переключатель настройки и юстировки, пломбируемый пломбой в виде разрушаемой наклейки или свинцовой пломбой.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии.
Данные представлены в таблице 1.
Таблица 1
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
не применяется |
|
Номер версии КВ-4С (идентификационный номер) ПО |
2.5.2.11 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
* |
|
Алгоритм вычисления цифрового идентификатора ПО |
★ |
Примечание:
* - данные не доступны, так как данное ПО не может быть изменено, модифицировано, прочитано или загружено через какой-либо интерфейс после о пло м бирр ва н и я.
ЗНАК УТВЕРЖДЕНИЕ ТИПА
Знак утверждения типа наносится типографским способом с последующим ламинированием на лицевую панель и на титульный лист руководства по эксплуатации.
Комплектность
|
Наименование |
Количество | |
|
Весы медицинские электронные ВЭМ-150 |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
Государственный реесл I средств измерении \ Peg ?у блики Беларусь \ Для док^тдатггов/
из 5
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 600102155.041-2001 «Весы медицинские электронные ВЭМ-150. Технические условия».
ГОСТ OIML R 76-1-2011 “Весы неавтоматического действия. Метрологические и технические требования испытания".
Заключение
Весы медицинские электронные ВЭМ-150 соответствуют требованиям ТУ РБ 600102155.041-2001, ГОСТ OIML R 76-1-2011.
Соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Декларация ЕАЭС BY/112 11.01. ТР020 003 33510 (действительна по 16.04.2024 включительно).
Межповерочный интервал - не более 12 месяцев. Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-378-98-13.
Аттестат аккредитации № BY/112 1.0025
