Весы медицинские электронные ВМ-20
| Номер в ГРСИ РФ: | РБ 03 02 0814 21 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ОАО "Минский механический завод имени С. И. Вавилова" (ММЗ им. Вавилова), г. Минск |
|
Описание типа РБ 03 02 0814 21 [2021-05-04]
rb-03-02-0814-21_2021-05-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0814 21 [2017-01-17]
rb-03-02-0814-21_2017-01-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0814 21 [2009-04-02]
rb-03-02-0814-21_2009-04-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0814 21 [2012-01-17]
rb-03-02-0814-21_2012-01-17.pdf
|
Скачать |
Весы медицинские электронные ВМ-20 (далее - весы) предназначены для взвешивания новорожденных детей и детей весом не более 20 кг.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 0814 21 |
| Наименование | Весы медицинские электронные ВМ-20 |
| Год регистрации | 2021 |
| Номер сертификата | 13954 |
| Дата регистрации | 2021-01-28 |
| Срок действия | 2026-01-28 |
| Получатель сертификата | ОАО "Зенит-БелОМО", г. Вилейка Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Зенит-БелОМО"
Адрес: ул. Чапаева, 26, г. Вилейка, Минская обл., 222410
Контакты: (+103751771)39973 / (+103751771)39968
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку весов, изготовленных до 30.08.2016, проводить по МРБ МП.520-2011. Поверку весов, изготовленных после 30.08.2016, проводить по ГОСТ OIML R76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 0814 21 [2021-05-04]
rb-03-02-0814-21_2021-05-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0814 21 [2017-01-17]
rb-03-02-0814-21_2017-01-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0814 21 [2009-04-02]
rb-03-02-0814-21_2009-04-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0814 21 [2012-01-17]
rb-03-02-0814-21_2012-01-17.pdf
|
Скачать |
Описание типа
Назначение
Весы медицинские электронные ВМ-20 (далее - весы) предназначены для взвешивания новорожденных детей и детей весом не более 20 кг.
Область применения - отделения родовспомогательных учреждений, детские отделения больниц, поликлиники и центры реанимации педиатрического профиля.
Описание
Принцип действия весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза на силоизмерительный датчик в электрический сигнал, пропорциональный измеряемой массе. В электрической схеме происходит усиление сигнала и преобразование его в цифровой код. После обработки цифрового кода на табло индикации весов отображается значение величины массы груза, помещенного на платформу весов.
Весы выполняют следующие функции:
- обнуление показаний индикатора;
- выборка массы тары;
- вывод на табло индикации, занесенного в память, результата взвешивания.
Весы медицинские электронные ВМ-20 состоят из: - основания;
- блока индикации, на котором находится табло и кнопки управления.
Основание закрыто корпусом. Корпус крепится к основанию при помощи четырех винтов, под один из которых установлена чашка для нанесения клейма ОТК.
На боковой панели корпуса весов размещены сетевой выключатель и разъем для подключения внешнего устройства.
Внешний вид весов приведен на рисунке 1.
Схема пломбирования весов от несанкционированного доступа с указанием мест нанесения знака поверки в виде клейма-наклейки и оттиска знака поверки приведена в Приложении А.

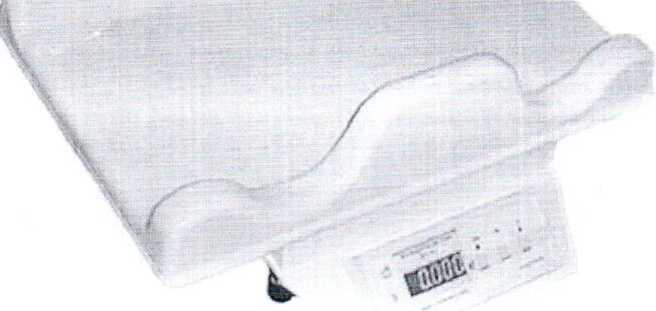

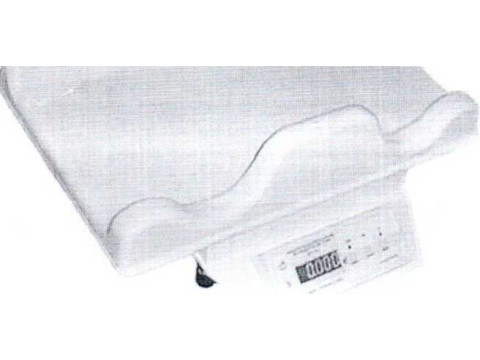

Рисунок 1 - Внешний вид весов медицинских электронных ВМ-20
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Класс точности по ГОСТ OIML R76-1-2011 |
средний |
|
Максимальная нагрузка Мах, кг |
20,000 |
|
Минимальная нагрузка Min, кг |
0,050 |
|
Действительная цена деления (шкалы) d и поверочный интервал весов (е), г |
5 |
|
Погрешность установки на нуль, не более |
±0,25 е |
|
Диапазон выборки массы тары, кг |
от 0,050 до 3,000 |
|
Время выхода на установленный режим, мин, не более |
15 |
|
Время непрерывной работы, ч, не более |
16 |
|
Время установления показаний при взвешивании, с, не более |
5 |
|
Диапазон напряжений питаний от сети переменного тока с частотой 50 Гц, В |
от 195 до 253 |
|
Потребляемая мощность, ВА, не более |
10 |
|
Габаритные размеры, мм не более |
570x400x240 |
|
Масса, г, не более |
8,5 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP20 |
|
Условия эксплуатации: - диапазон рабочих температур, °C - относительная влажность, % |
от 5 до 35 85 при температуре 35 °C |
|
Условия транспортирования: - диапазон рабочих температур, °C - относительная влажность, % |
от минус 50 до плюс 50 до 100 при температуре 25 °C |
Пределы допускаемой погрешности при поверке в интервалах ведены в таблице 2.
Таблица 2
|
Интервал взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
от 0,050 до 2,500 вкл. |
+0,5е (±2,5) |
|
св. 2,500 до 10,000 вкл. |
±1е (±5) |
|
св. 10,000 |
±1,5е (+7,5) |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано, загружено через какой-либо интерфейс или с помощью других средств после опломбирования.
Для защиты от несанкционированного доступа к внутренним частям и изменений параметров их настройки и юстировки, а также измерительной информации используется переключатель настройки и юстировки, пломбируемый пломбой в виде разрушаемой наклейки или свинцовой пломбой.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии.
Данные представлены в таблице 1.
Таблица 1
|
Идентификационные данные |
Значение | |
|
Идентификационное наименование ПО |
не применяется | |
|
Номер версии (идентификационный номер) ПО |
КВ-4С |
2.5.2.11 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
* | |
|
Алгоритм вычисления цифрового идентификатора ПО | ||
|
Примечание: * - данные не доступны, так как данное ПО не может быть изменено, модифицировано, прочитано или загружено через какой-либо интерфейс после опломбирования. | ||
Знак утверждения типа
Знак утверждения типа наносится типографским способом с последующим ламинированием на лицевую панель и на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки весов приведен в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Весы медицинские электронные ВМ-20 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 14536193.031-99 «Весы медицинские электронные ВМ-20».
ГОСТ OIML R 76-1-2011 “Весы неавтоматического действия. Метрологические и технические требования испытания”.
Заключение
Весы медицинские электронные ВМ-20 соответствуют требованиям
ТУ РБ 14536193.031-99, ГОСТ OIML R 76-1-2011.
Весы медицинские электронные ВМ-20 соответствуют требованиям
ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Декларация № BY/112 11.01. ТР020 003 39158 (действительна по 30.01.2025).
Межповерочный интервал - не более 12 месяцев. Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-378-98-13.
Аттестат аккредитации № BY/112 1.0025
