Шаблоны сварщика универсальные Элитест УШС-3, УШС-3Т, УШС-4, УШС-4Т
| Номер в ГРСИ РФ: | РБ 03 01 8524 22 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО «Арион», г.Нижний Новгород |
|
Описание типа РБ 03 01 8524 22 [2022-01-24]
rb-03-01-8524-22_2022-01-24.pdf
|
Скачать |
Описание: УШС состоят из основания 1, на котором на лицевой стороне с помощью оси 4 установлен движок 2 с измерительным наконечником 3, и нанесены измерительные шкалы А, Б, Г. Движок 2 выполнен в виде пластины, один конец которой должен быть выполнен в виде клина. На лицевой поверхности клиновой части нанесена шкала В (цифры шкалы соответствуют толщине движка). На клиновом конце движка нанесена контрольная риска-индекс К для шкалы Г.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 8524 22 |
| Наименование | Шаблоны сварщика универсальные Элитест УШС-3, УШС-3Т, УШС-4, УШС-4Т |
| Год регистрации | 2022 |
| Номер сертификата | 14769 |
| Дата регистрации | 2022-01-03 |
| Срок действия | 2025-12-31 |
| Получатель сертификата | ООО «Арион», г.Нижний Новгород, РФ |
Производитель / Заявитель
ООО «Арион», г.Нижний Новгород, РФ
Адрес: 603093, г. Нижний Новгород, ул. Родионова, д.134, литер А, помещения 3
Контакты: тел.: +7 (800) 511-01-14, +7 (831) 434-96-41, info@ari-on.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | поверку проводить по МП 4303-005-2020 «ГСИ. Шаблоны сварщика универсальные «Элитест» УШС-3, УШС-3Т, УШС-4, УШС-4Т. Методика поверки», утвержденной в 2020 г. |
| Признание поверки | Первичная поверка ООО «АЗ ИНЖИНИРИНГ», г.Москва, РФ (аттестат аккредитации - №RA.RU.312199, шифр поверительного клейма- ДДЭ) (Комиссия №26-21). |
Поверители
Скачать
|
Описание типа РБ 03 01 8524 22 [2022-01-24]
rb-03-01-8524-22_2022-01-24.pdf
|
Скачать |
Описание типа
Назначение
Описание: УШС состоят из основания 1, на котором на лицевой стороне с помощью оси 4 установлен движок 2 с измерительным наконечником 3, и нанесены измерительные шкалы А, Б, Г. Движок 2 выполнен в виде пластины, один конец которой должен быть выполнен в виде клина. На лицевой поверхности клиновой части нанесена шкала В (цифры шкалы соответствуют толщине движка). На клиновом конце движка нанесена контрольная риска-индекс К для шкалы Г.
В верхней части УШС в виде прямоугольника выполнены контрольные пазы Д. Под пазами, на лицевой поверхности нанесены номинальные значения.

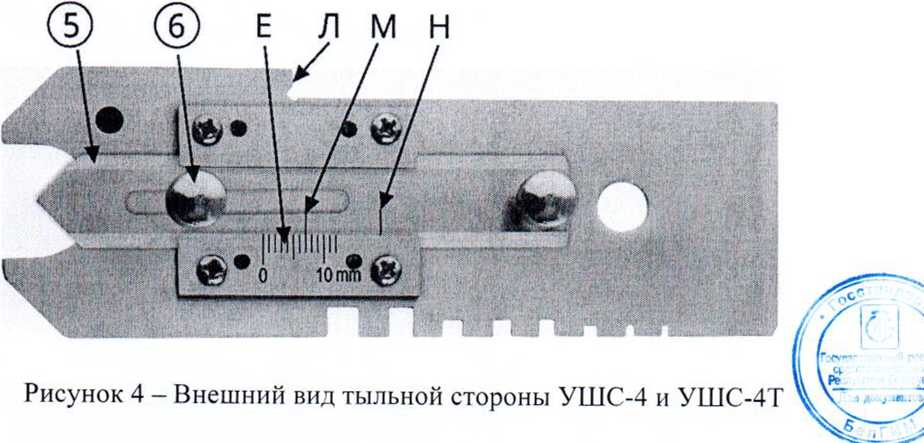

У УШС-4 и УШС-4Т на тыльной стороне установлено стопорное устройство 6 движка 5 и рамка с измерительной шкалой Е. На движке 5 нанесены контрольные риски-индексы М и Н для шкалы Е.
УШС выпускаются в 4 модификациях. Модель 4 отличается от модели 3 наличием возможности измерения фактической толщины углового шва (шкала Е). Индекс «Т» в модели УШС обозначает повышенную точность исполнения.
Общий вид УШС с передней и тыльной стороны в разных исполнениях представлен на рисунках 1,2, 3, 4 и 5.
Рисунок I - Внешний вид УШС-3

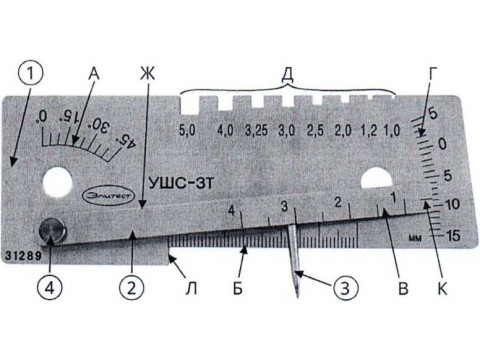

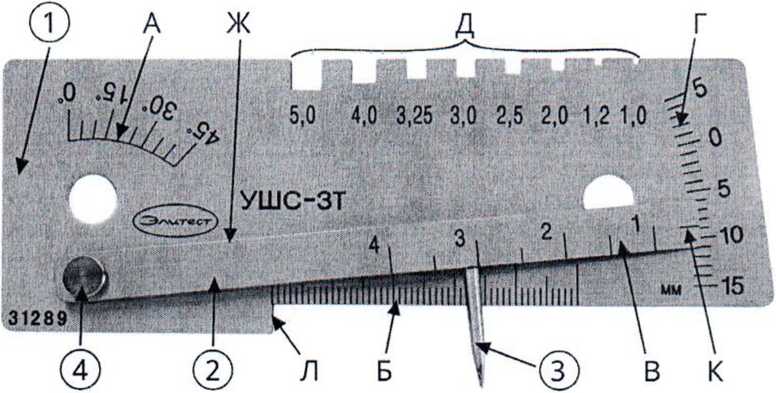

Рисунок 2 - Внешний вид УШС-ЗТ

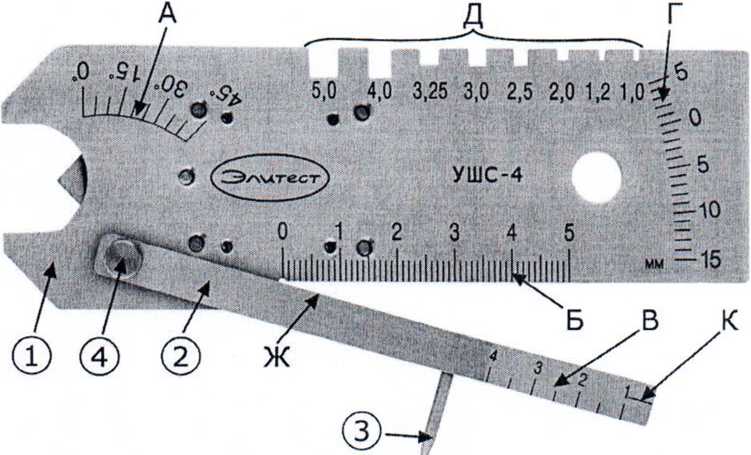

Рисунок 3 - Внешний вид УШС-4

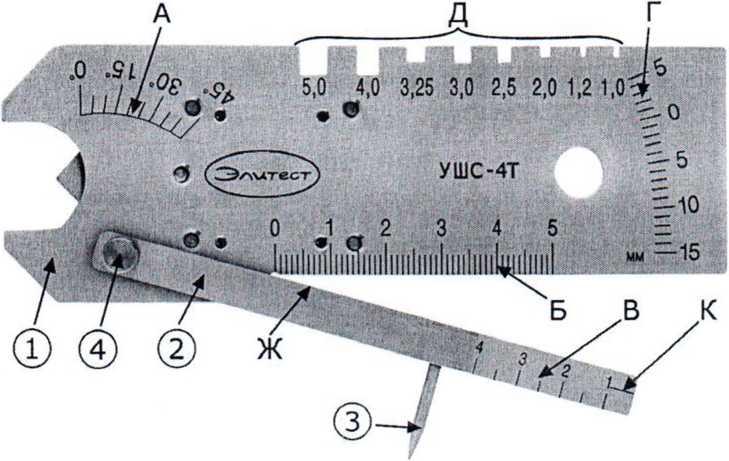

Рисунок 5 - внешний вид УШС-4Т
Пломбирование универсальных шаблонов сварщика «Элитест» УШС не предусмотрено.
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значение | |
|
УШС-3 УШС-ЗТ УШС-4 УШС-4Т | ||
|
Диапазон измерений - измерительная шкала Б, мм - измерительная шкала А, 0 - измерительная шкала В, мм - измерительная шкала Г (вогнутость), мм - измерительная шкала Г (выпуклость), мм, - контрольные пазы Д, мм - измерительная шкала Е (только для модели УШС-4 и УШС-4Т), мм |
от 0 до 50 от 0 до 45 от 1 до 4 от 0 до 15 от 0 до 5 1,0; 1,2; 2.0; 2,5; 3.0; 3,25. 4,0; 5,0 от 0 до 12 | |
|
Цена деления шкалы - измерительная шкала Б, мм - измерительная шкала А, ° - измерительная шкала В, мм - измерительная шкала Г (вогнутость), мм - измерительная шкала Г (выпуклость), мм, - контрольные пазы Д, мм - измерительная шкала Е (только для модели У ШС-4 и УШС-4Т), мм |
1,0 5,0 0,5 1,0 1,0 1,0 |
Продолжение таблицы 1
|
Пределы допускаемой абсолютной погрешности измерений - измерительная шкала Б, мм в диапазоне от 0 до 10 включ. в диапазоне от св. 10 до 50 |
±0,15 ±0,15 |
±0,10 ±0,15 |
|
- измерительная шкала А, ° |
±2,00 |
±1,50 |
|
- измерительная шкала В, мм - измерительная шкала Г (вогнутость), мм |
±0,20 |
±0,10 |
|
в диапазоне от 0 до 10 включ. |
±0,20 |
±0,10 |
|
в диапазоне св. 10 до 15 |
±0,20 |
±0,20 |
|
- измерительная шкала Г (выпуклость), мм, |
±0,20 |
±0,10 |
|
- измерительная шкала Е (только для модели УШС-4 и УШС-4Т), мм |
±0,20 |
±0.10 |
|
Пределы допускаемого отклонения от номинального значения контрольных пазов Д, мм |
±0,10 |
±0,10 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более УШС-3, УШС-ЗТ | |
|
- ширина |
130 |
|
- высота |
47 |
|
- глубина УШС-4, УШС-4Т |
11 |
|
- ширина |
135 |
|
- высота |
47 |
|
- глубина |
27 |
|
Масса, г, не более - УШС-3, УШС-ЗТ |
160 |
|
- УШС-4, УШС-4Т |
250 |
|
Условия эксплуатации - температура окружающей среды, °C |
от -40 до +45 |
|
- относительная влажность воздуха, %, не более |
80 |
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
УШС |
УШС-3, УШС-4 УШС-ЗТ. УШС-4Т |
1 шт. |
|
Футляр/чехол |
— |
1 шт. |
|
Паспорт |
— |
1 шт. |
|
Методика поверка |
МП 4303-005-2020 |
1 шт. |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по МП 4303-005-2020 «ГСП. Шаблоны сварщика универсальные «Элитест» УШС-3, УШС-ЗТ, УШС-4, УШС-4Т. МеТрдика поверки», утвержденному ФБУ «УРАЛТЕСТ» 27.03.2020. '
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ 3936-034-96651179-2016 Измерители геометрических параметров сварных швов «Элитест» УШС-3, УШС-ЗТ, УШС-4, УШС-4Т, «Шаблон Ушерова-Маршака (цифровой/нониусный)», «WG01», «WG1», «WG2+», «WG4 H1-LO», «WG5», «WG6», «WG7», «WG8», «WG9», «WG10», «WG11», «WG12», «WG13», «Pocket Bridge Cam», «Bridge Cam», «V-WAC». Технические условия;
методику поверки:
МП 4303-005-2020 «ГСИ. Шаблоны сварщика универсальные «Элитест» УШС-3, УШС-ЗТ, УШС-4, УШС-4Т. Методика поверки».
Перечень средств поверки:
микроскоп измерительный универсальный УИМ-23 (регистрационный номер в Федеральном информационном фонде -№ 3705-73);
штангенциркуль с цифровым отсчетом TESA-CAL IP65 (регистрационный номер в Федеральном информационном фонде -№ 20672-05);
меры длины МКП 4 разряда, диапазон измерения от 1,0 мм до 100 мм (регистрационный номер в Федеральном информационном фонде - № 1712-76);
плита поверочная, габаритные размеры 1600x1000 мм, КТ 0 (регистрационный номер в Федеральном информационном фонде-№ 11605-10).
Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
