Установки поверочные универсальные «УППУ-МЭ»
Номер в ГРСИ РФ: | РБ 03 07 8528 22 |
---|---|
Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
Производитель / заявитель: | ООО "НПП Марс-Энерго", г. Санкт-Петербург |
Описание типа РБ 03 07 8528 22 [2022-01-24]
rb-03-07-8528-22_2022-01-24.pdf
|
Скачать |
и дополнительных показателей качества электрической энергии: среднеквадратического значение основной гармонической составляющей
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 07 8528 22 |
Наименование | Установки поверочные универсальные «УППУ-МЭ» |
Год регистрации | 2022 |
Номер сертификата | 14773 |
Дата регистрации | 2022-01-03 |
Срок действия | 2024-03-15 |
Получатель сертификата | ООО "НПП Марс-Энерго", г. Санкт-Петербург, Российская Федерация |
Производитель / Заявитель
ООО "НПП Марс-Энерго"
Адрес: 190031, г. Санкт-Петербург, наб. р. Фонтанки, 113А
Контакты: тел./факс (812)315-13-68, 327-21-11 // E-mail: marsel@peterlink.ru
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | поверку проводить по МС2.702.500-01 МП «ГСИ. Установка поверочная универсальная «УППУ-МЭ». Методика поверки», утвержденной в 2021 г. |
Признание поверки | Первичная поверка ООО «НПП Марс-Энерго» (аттестат аккредитации - №РОСС RU.0001.310115, шифр поверительного клейма - ГЖЦ) (Комиссия №26-21). |
Поверители
Скачать
Описание типа РБ 03 07 8528 22 [2022-01-24]
rb-03-07-8528-22_2022-01-24.pdf
|
Скачать |
Описание типа
Назначение
и дополнительных показателей качества электрической энергии: среднеквадратического значение основной гармонической составляющей
напряжения (Ищ);
среднеквадратического значение гармонической составляющей напряжения с частотой h-f] (порядка h) для значений h от 2 до 50 (Uch);
среднеквадратического значение интергармонической составляющей напряжения с частотой m-f| для значений m от 0.5 до 50,5 с дискретностью 1,0 (UCm);
среднеквадратического значение основной гармонической составляющей тока (Io); среднеквадратического значение гармонической составляющей тока порядка h для значений h от 2 до 50 (1Сь);
среднеквадратического значение интергармонической составляющей тока с частотой m-fi для значений m от 0,5 до 50,5 с дискретностью 1,0 (Icm)i угла фазового сдвига между гармониками порядка h напряжения и тока одной фазы; коэффициента гармонической составляющей напряжения порядка h для h от 2 до 50 [Ku(h)];
коэффициента гармонической составляющей тока порядка h для h от 2 до 50 [Kj(h)]; активной электрической мощности основной гармонической составляющей (Pi); реактивной электрической мощности основной гармонической составляющей (Qi); активной электрической мощности гармонической составляющей порядка h для h от 2 до 50 (P(h));
суммарного коэффициента гармонических составляющих напряжения (THDtj); суммарного коэффициента гармонических составляющих тока (THD|);
напряжения прямой последовательности основной частоты (U|);
напряжения нулевой последовательности основной частоты (Uo);
напряжения обратной последовательности основной частоты (U2);
коэффициента несимметрии напряжения по обратной последовательности (К2и) и по нулевой последовательности (Кои);
тока прямой последовательности основной частоты (1|);
тока нулевой последовательности основной частоты (10);
тока обратной последовательности основной частоты (12);
углов фазового сдвига между напряжением и током прямой, обратной и нулевой
последовательности;
кратковременной дозы фликера;
длительности провала напряжения (Atn);
глубины провала напряжения (д' Un);
коэффициента временного перенапряжения (K.nepU);
длительности временного перенапряжения (Atuep), а также для выполнения калибровки и поверки СИ указанных выше величин и формирования указанных величин.
Описание: принцип действия эталонных средств измерений (СИ), входящих в состав Установки, основан на аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения и тока в цифровые коды, из которых формируются массивы оцифрованных выборок, с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с встроенным программным обеспечением (далее - ВПО) СИ. ВПО хранится в энергонезависимой памяти EEPROM модуля центрального процессора СИ.
Установки могут быть использованы автономно или в сочетании с персональным компьютером (ПК), расширяющим ее функциональные возможности при калибровке и поверке эталонных и рабочих СИ электроэнергетических величин: однофазных и трехфазных СИ активной, реактивной, полной мощности и энергии, СИ промышленной частоты, действующих значений напряжения и тока, фазовых углов и коэффициента мощности;
однофазных и трехфазных счетчиков активной и реактивной электрической энергии; однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности;
энергетических фазометров, частотомеров и измерителей коэффициента мощности; вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот;
приборов для измерения показателей качества электрической энергии;
приборов для измерения напряжения, силы тока и мощности постоянного тока.
Установки выполнены в виде функционально законченного рабочего места поверителя и может работать в двух режимах:
при управлении от ПК по стандартным интерфейсам с помощью специального программного обеспечения (ПО), установленного на ПК;
в автономном режиме при управлении от встроенных клавиатур и графических жидкокристаллических индикаторов (ЖКИ), расположенных на лицевых панелях приборов «Энергомонитор» и «Энергоформа», входящих в состав Установок. Отображение параметров и формы сигналов осуществляется на ЖКИ блока «Энергоформа» и на ЖКИ прибора «Энергомонитор», либо на ПК с помощью ПО. Питание установки осуществляется от сети переменного тока (220 ± 10 %) В. (50 ± 5 %) Гц, при коэффициенте несинусоидальности не более 5%.
Установки выпускаются в модификациях, отличающихся конструктивным исполнением, метрологическими характеристиками, диапазоном выходных сигналов силы тока и напряжения переменного тока (постоянного тока), диапазоном выходной
мощности каналов тока и напряжения. В состав установки входит:
эталонное СИ: прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 КМ» (регистрационный номер - № 52854-13), либо эталонный Прибор для измерения электроэнергетических величин и показателей ка±ества электрической энергии «Энергомонитор-3.ЗТ1» (регистрационный /номер Ч № 39952-08); /Д ! А
источник испытательных сигналов (ИИС). I (ГТ
В состав стационарного источника ИИС входят:
блок генератора-синтезатора «Энергоформа-3.1» (1 шт.),
блок коммутации «БК-3.1» (1 шт.),
блоки усилителей тока «УТ-3.1» (3 шт.) и усилитель напряжения «УН-3.1» (1 шт.), блок делитель напряжения индуктивный «ДНИ-3.1» трехфазный (дополнительно), блок усилителя напряжения и тока постоянного «УНТП» (дополнительно).
Стационарный ИИС и эталонное средство измерения монтируются в приборной стойке. Переносной ИИС выполнен в виде одного блока, приспособленного для переноски. Условное обозначение Установок при их заказе и в документации другой продукции, в которой они могут быть применены, должно состоять из наименования Установки (УППУ-МЭ), условного обозначения модификации и обозначения технических условий:
УППУ-МЭ XX- Х-ХХ-ХХХ-ХХ/ХХХ -Х/ХХХ ТУ 4381-053-49976497-2013
12 3 4 5 6
1 - обозначение модификации Установки по используемому эталонному СИ:
3.1 КМ - Энергомонитор-3.1 КМ,
З.ЗТ1 - Энергомонитор-3.ЗТ1;
2 - обозначение модификации по конструктивному исполнению:
С - стационарная;
П - переносная;
3 - обозначение модификации по метрологическим характеристикам эталонного СИ:
02 - с прибором «Энергомонитор-3.1 КМ С-02»;
05 - с прибором «Энергомонитор-3.1 КМ С-05»;
10 - с прибором «Энергомонитор-3.1 КМ С-10» или с прибором
«Энергомонитор-3 .ЗТ1»;
ХХД - с прибором «Энергомонитор-3.1 КМ С-ХХ-1ХХ» (измеряющим дополнительно параметры постоянного тока) и дополнительным блоком «УНТП»;
4 - обозначение модификации по силе максимального выходного тока ИИС, Imax, А:
7,7 (номинальные значения токов, 1Н0М, А: 0,5; 5,0);
110 (номинальные значения токов, 11|0М, А: 0,5; 2,0; 10,0; 100);
120 (номинальные значения токов, 1НОМ, А: 0,5; 2,0; 10,0; 100)
5 - обозначение модификации по выходной мощности канала тока/напряжения ИИС, ВА: 25/50, 45/200, 15/5, 45/100
6 - по диапазону выходного напряжения ИИС Umjn/Umax, В:
6/264 (номинальные значения фазных/межфазного напряжения, UH0M, В: 60/60-\3 и 220/220-л/3),
6/528 (номинальные значения фазных/межфазного напряжения. UlI0M, В: 6Q,,.60;.\3.
220/220- а/З и 480/480-д/З), /Х' ’|V
0,1/528 (номинальные значения фазных/межфазного напряжения, UH0M, В/бб/60-Уз\ 220/220-^3 и 480/480-^3) - в комплект модификации должен входидь .делитель «ДНИ-3.1» с коэффициентами деления 1/10, 1/100. V\Г ■,л'у
Примеры обозначения при заказе:
«УППУ-МЭ 3.1КМ-С-02-110-25/50-0,1/528» - Установка, предназначенная
для калибровки и поверки приборов класса точности 0,05 для измерения напряжения, силы тока и мощности переменного тока с прибором «Энергомонитор-3.1 КМ С-02» и ИИС с диапазонами задания напряжения 0,1/528 В; «УППУ-МЭ З.ЗТ1-П-10-7,7-15/5-6/264» - Установка, предназначенная
для калибровки и поверки приборов класса точности 0,5 для измерения напряжения, силы тока и мощности переменного тока с прибором «Энергомонитор-З.ЗТ1» и ИИС «Энергоформа-3.3».

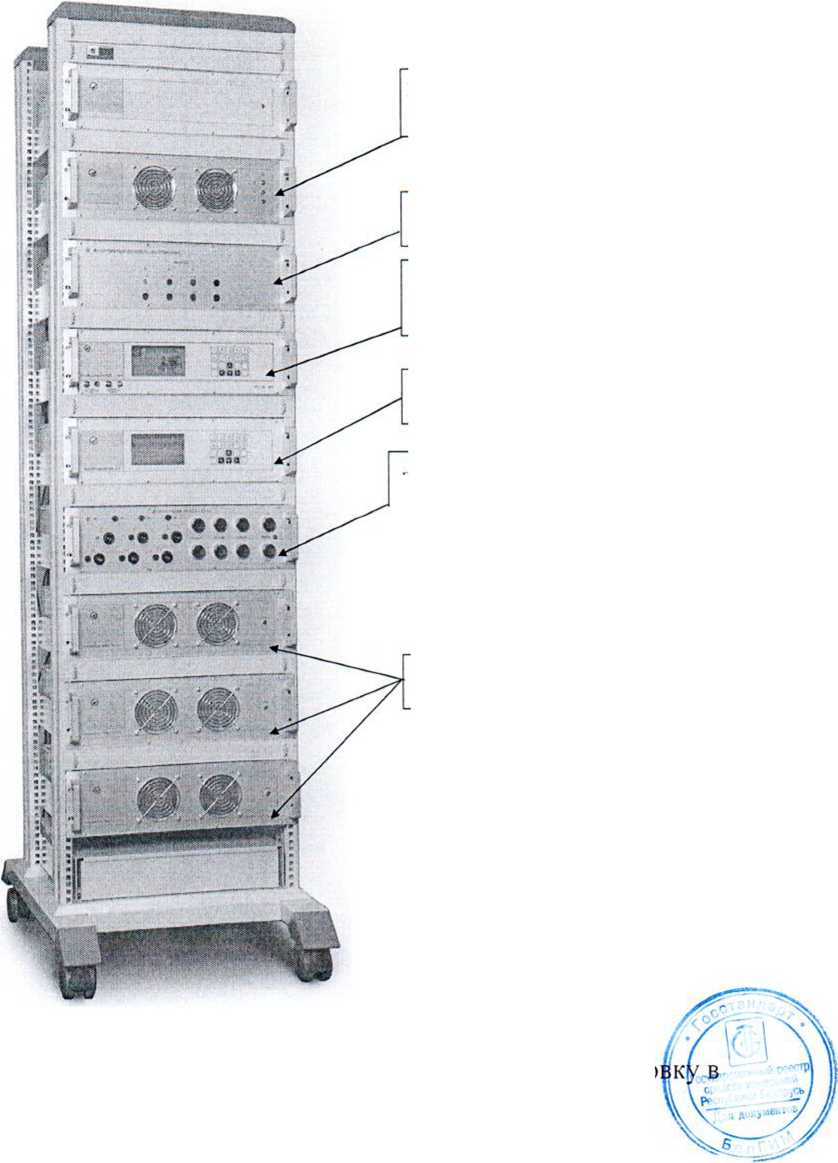

Общий вид Установок и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлен на рисунках 1-3.
Блок коммутации «БК-3.1»
Блок усилителя напряжения «УН-3.1»
Делитель напряжения индуктивный «ДНИ-3.1»
Прибор
электроизмерительный эталонный
Блок генератора «Энергоформа-3.1»
Усилитель тока «УТ-3.1»

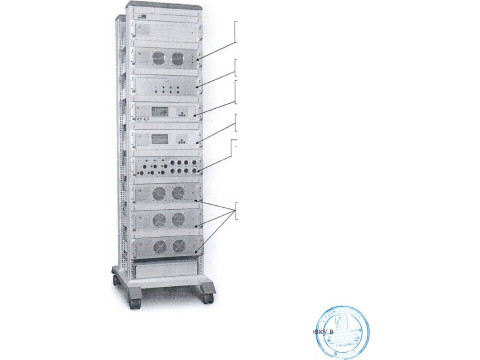

Рисунок 1 - Общий вид Установки «УППУ-МЭ 3.1КМ-С».

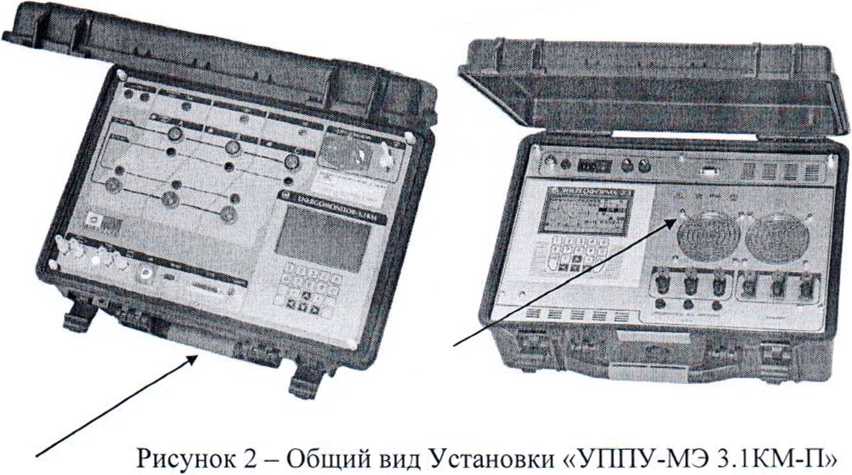

(Клеймо поверителя после поверки наносится на стационарную устано виде наклейки на боковую стенку установки)

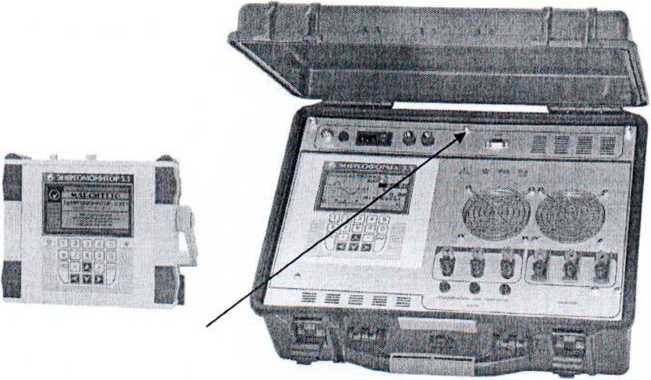

Рисунок 3 - Общий вид Установки «УППУ-МЭ З.ЗТ1-П» (Клеймение переносных установок после поверки производится в виде оттиска клейма поверителя на крепежных винтах в местах, указанных стрелками).
Установки состоит из ВПО СИ и ИИС, входящих в состав установки, и специальных программ для ПК (ПО). Связь с ПК осуществляется по стандартному интерфейсу.
ВПО СИ и ИИС выполняет функции управления режимами работы, математической обработки и представления измерительной информации. Установка ВПО производится на предприятии-изготовителе СИ и ИИС.
По своей структуре ВПО СИ и ИИС разделено на метрологически значимую и метрологически не значимую части. Каждая структурная часть защищается контрольной суммой по алгоритму, соответствующему описанию типа СИ. входящих в состав установки, и настоящему описанию.
При вычислении результатов измерений учитываются поправочные множители
и поправки, которые определяются при регулировке, запищдвйются в энергонезависимую память и защищаются контрольными суммами, непрерывно \ контролируемыми системой диагностики. При обнаружении ошибки контрольных сумм на дисплей СИ и ИИС выводятся соответствующие сообщения. V \ - 77
Уровень защиты программного обеспечения СИ, входящих в состав установки, от непреднамеренных и преднамеренных изменений соответствует их описанию типа. Идентификационные данные ВПО ИИС указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
ВПО «EF3.1» |
ВПО «EF3.3» | |
Идентификационное наименование ПО |
«EF3.1» |
«EF3.3» |
Номер версии (идентификационный номер) ПО |
Вер. 1.7 |
Вер. 1.7 |
Цифровой идентификатор |
1А55 |
IA55 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
CRC16 |
Прикладные программы (ПО) не содержат метрологически значимых частей и предназначены для выбора режима работы, измеряемых величин и диапазонов измерений, а также считывания результатов измерений из СИ с целью их просмотра, обработки и распечатки на принтере в более удобной форме (таблицы, графики).
Обязательные метрологические требования приведены в таблицах 2-12:
Таблица 2 - Диапазоны и дискретность установки выходных сигналов ИИС
Наименование параметра выходных сигналов |
Диапазон установки |
Дискретность установки |
Примечание |
Среднеквадратическое значение гармонической составляющей напряжения порядка n %otUi |
от Одо 100 |
0,01 |
для п от 2 до 19 |
от 0 до 50 |
для п от 20 до 50 | ||
Среднеквадратическое значение гармонической составляющей тока порядка п, % от 11 |
от Одо 100 |
0,01 |
для п от 2 до 19 |
от 0 до 50 |
для п от 20 до 50 | ||
Среднеквадратическое значение интергармонической составляющей напряжения с частотой m-fj. % Ui |
от 0 до 15 |
0.01 |
для m от 0,5 до 50,5 с дискретностью 1.0 |
Среднеквадратическое значение интергармонической составляющей тока с частотой m fi, % li |
от Одо 15 |
0.01 | |
Угол фазового сдвига между основными гармоническими составля ющим и: |
от-180 до +180 | ||
выходных напряжений |
0,01 |
U от 0,2 иНОм до U мах, В | |
напряжения и тока одной фазы |
0.01 |
I ОТ 0,1 1 ном ДО 1мах, А |
Наименование параметра выходных сигналов |
Диапазон установки |
Дискретность установки |
Примечание |
Угол фазового сдвига между гармонической составляющей порядка п и основной гармонической составляющей напряжения |
от-180 до +180 |
0,01 |
для п от 2 до 50 U от 0,2 U ном ДО U мах В |
Угол фазового сдвига между интергармонической составляющей с частотой m-fi и основной составляющей напряжения |
от-180 до +180 |
0.01 |
для гл от 0.5 до 50,5 с дискретностью 1.0 U от 0,2 U ном ДО Uмах, В |
Угол фазового сдвига между гармонической составляющей порядка п и основной составляющей тока |
от-180 до +180 |
0,01 |
для п от 20 до 50 I ОТ 0,1 1 ном до 1мах, А |
Угол фазового сдвига между интергармонической сос тавляющей с частотой m-fi и основной составляющей тока |
от-180 до +180 |
0,01 |
для m от 0.5 до 50,5 с дискретностью 1.0 I ОТ 0.1 ДО 1мах, А |
Количество провалов или перенапряжений |
от Одо 100000 |
1 | |
Остаточное напряжение при провале, % от опорного напряжения |
От 10 до 100 |
0.01 |
49 Гц<Г<51 Гц |
Максимальное напряжение при перенапряжении, % от опорного напряжения |
от 100 до 200 |
0.5 |
49 Гц < f < 51 Гц |
Сила постоянного тока |
от Одо 100 |
0,012 | |
Значение напряжения постоянного тока |
от 0 до 300 |
0,036 |
Таблица 3 - Метрологические характеристики ИИС
Наименование параметров выходных сигналов |
Диапазон установки |
Дискретность установки |
Пределы допускаемых погрешностей установленных значений |
Примечание |
Частота основной(первой) гармонической составляющей выходных сигналов (fi) |
от 42,5 до 70* |
0,01 |
абсолютная 0.01 Гц | |
Среднеквадратическое значение основной гармонической составляющей напряжения. Ui |
(от 0,25 до 1.2) Uhom (от 0,05 до 0,25) Uhom |
0,01 |
относительная ±1% t[ 1,0+0.5 *((UH/U)- 1)1% | |
Среднеквадратическое значение основной гармонической составляющей тока, 1< |
(от 0,2 до 1,2)-1ном (от 0,05 до 0,2) 11ЮМ |
0.0001 |
относительная ±1 % ±[ 1.0+0.5 *((!„/! )-1)]% |
Наименование параметров выходных сигналов |
Диапазон установки |
Дискретность установки |
Пределы допускаемых погрешностей установленных значений |
Примечание |
Коэффициент нелинейных искажений при генерации синусоидального сигнала напряжения не более |
— |
— |
относительная 1 % 2.0 % |
(от 0,25 до 1,2) U ном при нагрузке 10 % от номинала при номинальной нагрузке |
Коэффициент нелинейных искажений при генерации синусоидального сигнала тока не более |
— |
— |
относительная 1 % 2,0 % |
(от 0,2 до 1,2) 1ном при нагрузке 10 % от номинала при номинальной нагрузке |
Установка угла сдвига фазы между первыми гармониками напряжений и токов |
от -180 до + 180 |
0.01 |
абсолютная ±1 |
(от 0.25 до 1,2) U НОМ |
Длительность провала или перенапряжения (t) |
от 0 до 600 |
0,001 |
абсолютная ±0,002 | |
Период следования провалов или перенапряжений (Т) |
от 0 до 600 |
0,001 |
абсолютная ±0,002 с | |
Кратковременная доза фликера |
от 0,25 до 10 |
относительная ±1.5% |
49 Гц < f < 51 Гц U от 180 до 235 В при колебаниях напряжения, имеющих форму меандра. AU/U от 0,4 до 10 % |
*В диапазоне частот 42,5 до 45 Гц максимальное напряжение и ток не должны превышать номинальных значений, выходная мощность источников напряжения и тока не более 0,5 • Р|10м
Установки обеспечивают измерение электроэнергетических величин в диапазонах и с пределами допускаемых основных погрешностей измерений, соответствующими характеристикам эталонного СИ, входящего в комплект поставки.
Таблица 4 - Метрологические характеристики приборов «Энергомонитор-3.1 КМ-х-02» без использования токоизмерительных клещей
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Среднеквадратическое значение напряжения силы переменного тока (U) |
от 0,1 Uh до 1,2 Uh |
относительная, % | |
±[0,01+0,002(l,2UH/U-l)] |
Uh>2B | ||
±[0,015+0,003(1,2UH/U-1)] |
Uh<2B | ||
Напряжение силы постоянного тока (U) |
относительная, %, | ||
от 0,1 Uh до 1.7Uh |
±[0,01+0,005(I,7Uh/U-1)] |
Uh от 5 до 480 В | |
±[0,015+0.005(1,7Uh/U-I)] |
Uh<2B | ||
от 0.1 Uh до 1,25UH |
±[0,015+0.005( 1 ,25Uh/U-1)] |
Uh=800B | |
Среднеквадратическое значение силы переменного тока (1) |
от 0,11н до 1,21н |
относительная, % ±[0,01+0,002(1,21н/1-1)] | |
Сила постоянного тока (I) |
от 0,11н до 1,21ц |
относительная, % ±[0.015+0,005(1.21н/1 - 1)| |
Ih= 100 А |
от 0.11ц до 1,51н |
относительная. % ±[0,015+0,005(1,51н/1 - 1)] |
1н< 100 А | |
Активная электрическая мощность (Р) |
от 0.01Рн до 1.44Рн |
относительная, % |
Ph = Uh-Ih U от 0,1 Uh до 1 ,2Uh I от 0, Пн до 1,21ц |
0,9 <|cos <р| < 1,0 | |||
±[0,01+0,004(1,44Рн/Р-1)] |
Uh >2 В | ||
±[0.02+0,004(1.44Рц/Р-1)] |
Un<2 В | ||
0.2 <Jcos (р| < 0,9 | |||
±[0,015+0,004(1,44Рц/Р-1)] |
Uh>2 В | ||
±[0,025+0,004(1,44Рц/Р-1)] |
Uh<2 В | ||
Реактивная электрическая мощность, (Q), рассчитываемая методом: - перекрестного включения. - геометрическим методом, - методом сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей |
ot0,0IQh до 1,44Qh |
относительная, % |
Qn= Uh • 1н U от 0,1 Пндо 1 ,2Uh 1 от 0, Пн до 1,21н |
±[0,03+0,01(1,44QH/Q-1)] |
0.9 < |sin tp| < 1.0 | ||
±[0,05+0.0 1(1.44Qh/Q-I) ] |
0,2 < |sin ф| < 0,9 | ||
Полная электрическая мощность (S) |
от 0,01 Sh до 1,44Sh |
относительная. % |
Sh ~ Uh’Ih U от0,ШнДО 1,2Uh 1 от 0.11ндо 1,21ц |
±[0.02+0.005( 1 .2Uh/U+ 1,21н/1-2)] |
UH>2B | ||
±[0.025+0.01 (1,2UH/U+1,21н/1-2)] |
Uh <2 В | ||
Коэффициент мощности (KP=P/S) |
от 0,1 до 1.0 |
абсолютная ±0,001 |
I от 0,21н до 1.21н U от 0.2Uh до 1,2Uh |
г
Hjcvr-'
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Частота силы переменного тока(О) |
от 40 до 70 |
абсолютная, Гц ±0.001 |
U от 0,2Un до 1,2Un I от 0,21н до 1.21 н |
Электрическая мощность силы постоянного тока !) (Р) |
относительная, % | ||
от 0,01 Рн до 2,04Рн |
±[0.03+0,005(2.04Рц/Р-1)] |
индо 480 В; 1н=100 А U от 0.1 индо 1 ,7Uh I от 0,11н до 1,21ц | |
от 0,01 Рн до2,55Рн |
±[0.03+0,005(2.55Рц/Р-1)] |
Uh до 480 В; 1н< 100 А U от 0.1 Uh до 1.7Uh 1 от 0,11ндо 1,51н | |
от 0,01 Рн до 1,5Рн |
±[0,03+0.005(1,5 Рц/Р-1)] |
UH = 800 В; 1н= 100 А U от 0,ШнДО l,25Un 1 от 0,11ц до 1,21н | |
от 0,01 Рн до 1,875Рн |
±[0,03+0,005(1,875Рн/Р-1)] |
Uh = 800 В; 1ц< 100 А U от 0,1 Uh до 1.25 Uh 1 от 0,11ц до 1,51н | |
Угол фазового сдвига между основными гармоническими составляющим и: входных напряжений; напряжения и силы тока одной фазы (<pi) |
от 0 до 360 |
абсолютная, градус | |
±0,01 |
U от 0,2Uh до I.2Uh | ||
±0.01 |
1 от 0.21ндо 1.21ц | ||
Среднеквадратическое значение основной гармонической составляющей напряжения (Uci) |
от 0,1 Uh до 1,2Uh |
относительная, % ±[0,01+0,005(1,2UH/Uci-1)] | |
Среднеквадратическое значение гармонической составляющей напряжения порядка h 2) (Uch) |
от 0 до 0,6Uh |
для h от 2 до 50 | |
абсолютная, В ±0,0005 Uh |
Uch<0.01Un | ||
относительная. % ±0,05 |
Uch>0.01Un | ||
Среднеквадратическое значение интергармонической составляющей напряжения порядка m 3) (Ucm) |
от Одо 0,15UH |
для m от 0.5 до 50.5 с дискретностью 1,0 | |
абсолютная, В ±0,001 Uh |
UCm<0,01UH | ||
относительная, % ±0,1 |
Ucm>0,01UH | ||
Среднеквадратическое значение основной гармонической составляющей силы тока (Ici) |
от 0.11н до 1,21н |
относительная, % ±[0,01+0.005(1,21ц/1с1-1)] |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Среднеквадратическое значение гармонической составляющей силы тока порядка h (1сь) |
от 0 до 0,61 н |
для h от 2 до 50 | |
абсолютная, А ±0,0005 1н, |
lch<0.01lH | ||
относительная, % ±0,05 |
Ich>0,01IH | ||
Среднеквадратическое значение интергармонической составляющей силы тока ПОрЯДКа П1 (I Ст) |
от 0 до 0,151н |
для m от 0,5 до 50,5 с дискретностью 1,0 | |
абсолютная, А ±0,0005 1н |
Ucm<0,01UH | ||
относительная, % ±0,05 |
Ucm>0,0IUn | ||
Угол фазового сдвига между гармониками порядка h напряжения и силы тока одной фазы |
от 0 до 360 |
абсолютная, градус |
и от0,2индо 1,2Uh 1 от 0.21ц до 1.21ц Ki(h) и Ku(h) от 2 % до 15 % |
±0,3 |
для h от 2 до 10 | ||
±1,0 |
для h от 11 до 50 | ||
Коэффициент гармонической составляющей напряжения порядка h fKu(h)] |
от 0 до 49,9 |
для h от 2 до 50 U от 0.2U до 1,2Un | |
абсолютная, % ±0,003 |
Ku(h)< 1.0 | ||
относительная, % ±0.3 |
Ku(h)> 1,0 | ||
Коэффициент гармонической составляющей силы тока порядка h [Ki(h)] |
от 0 до 49,9 |
для h от 2 до 50 I от 0,21н до 1,21ц | |
абсолютная, % ±0,003 |
Ki(h) < 1.0 | ||
относительная, % ±0,3 |
Ki(h)> 1,0 | ||
Активная электрическая мощность основной гармонической составляющей (Р1) |
от 0,01 Рн до 1,44Рн |
относительная, % ±[0,015±0,01(1,44Рн/Р1-1)] |
U от 0,Шндо1,2ин 1 от 0. Индо 1,21ц |cos ср| от 0.5 до 1.0 |
Реактивная электрическая мощность основной гармонической составляющей (Qi) P |
ot0,01Qh до I.44QH |
относительная.% |
U от0,1иНдО1.2ин 1 от0,11ндо 1,21ц |
±[0,03+0,01(1,44QH/Qi-1)] |
|sin ср| от 0.9 до 1 | ||
±[0.05+0,0 1(1.44Qh/Qi-I ) |
|sin <р| от 0,2 до 0,9 | ||
Активная электрическая мощность гармонической составляющей порядка h (P(h>) |
от 0 до 0,05Рн |
абсолютная. Вт ±(0,00003Рн+0,005Р(П)) |
Для h от 2 до 50 U otO,2UH до 1,2UH I от 0.2IH до 1,21Н |cos <р| от 0,5 до 1,0 Kl(h) и KU(h) от 1 % до 40 % |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Суммарный коэффициент гармонических составляющих напряжения (THDu) |
отО до 49,9 |
U otO,2Uh до l,2Un | |
абсолютная, % ±0,003 |
THDu < 1,0 | ||
относительная, % ±0,3 |
THDu > 1,0 | ||
Суммарный коэффициент гармонических составляющих силы тока (THDi) |
от 0 до 49,9 |
1 от 0,21ц до 1,21ц | |
абсолютная. % ±0.01 |
THDi< 1,0 | ||
относительная. % ±1,0 |
THDi> 1.0 | ||
Напряжение прямой последовательности основной частоты (U,) |
от 0 до Uh |
абсолютная, В ±(0,0002 Uh | |
Напряжение нулевой последовательности основной частоты (Uo) |
от 0 до Uh |
абсолютная, В ±0.0005 Uh |
U от 0,5Uh до 1,2Uh К2и < 15 %; Кои < 15% |
Напряжение обратной последовательности основной частоты (U?) |
от 0 до Uh |
абсолютная, В ±(0,0003 инл/з) | |
Коэффициент несимметрии напряжения по обратной последовательности (Кзи) и по нулевой последовательности (Кои) |
от 0 до 15 |
абсолютная, % ±0,05 |
U от 0,5Uh до 1,2Uh |
Ток прямой последовательности основной частоты(И) |
от 0 до 1н |
абсолютная. А ±0,00021п | |
Ток нулевой последовательности основной частоты (1о) |
от 0 до 1н |
абсолютная, А ±0,00051н | |
Ток обратной последовательности основной частоты (Ь) |
от 0 до 1н |
абсолютная, А ±0,00031ц | |
Угол фазового сдвига между напряжением и током последовательности, градус - прямой; - обратной; - нулевой |
от 0 до 360 |
абсолютная, градус ±0,3 |
I от 0,21ц до 1,21ц U от 0,2Uhzio1.2Uh li, h, 1о>0,02 1н Ui,U2, Uo>O,O2Un |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Кратковременная доза фликера |
от 0,2 до 10 |
относительная, % 5,0 |
f = (Гном ± 1) Гц ди/и < 20 % при колебаниях напряжения, имеющих форму меандра |
Примечания: 1 Параметры, отмеченные измеряются только приборами «Энергомонитор-3.1 КМ х-02-1»; 2 Частота гармонической составляющей порядка h равна h-fi; 3 Частота интергармонической составляющей порядка m равна rrrfi; 4 Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от Uh и 1н, соответственно. |
Таблица 5 - Метрологические характеристики приборов «Энергомонитор-3.1КМ-x-02-x-xlx» при использовании токоизмерительных клещей
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание | |
Среднеквадратическое значение напряжения силы переменного тока (U) |
от 0.1 Uh до 1,2UH |
относительная. % | ||
±[0,01+0,002(1,2Uh/U-1)] |
Uh>2B | |||
±[0.015+0,003(1,2Uh/U-1)] |
Uh<2B | |||
Напряжение силы постоянного тока (U) |
от 0,1 Un до 1,7Uh |
относительная. % | ||
±[0,01+0,005(1,7Uh/U-1)] |
Uh от 5 до 480 В | |||
±[0,015+0,OO5(1,7Uh/U-1)] |
Uh<2B | |||
от 0,1 Uh до 1,25 UH |
±[0,015+0,005(1,25Uh/U-1)] |
Uh= 800 В | ||
Среднеквадратическое значение силы переменного тока (I) |
от0,051н до 1,21н |
относительная. % ±[0,1+0,01(1н/1-1)] 1 ±[0,2+0,02(1н/1 - 1)] 11 ±[0,5+0,05(1н/1 - 1)] 111 ±[ 1.0+0,05(ln/l- 1)] IV ±[2,0+0,1 (ln/1 - 1)| v | ||
Активная электрическая мощность (Р) |
от 0,01 Рн до 1,44 Рн |
относительная. % |
Ph - Uh'Ih; U от 0,1 Uh до 1,2UH | |
0,9 <|cos <p| < 1,0 | ||||
±0,2 ^±0,4"; ±1,0 111 |
1 от 0,011н до 0,051н | |||
±0.1 ±0,2 u;±0,5 ±1,0 IV; ±2,0 v |
1 свыше 0,051ц до 1,21н | |||
0.5 < |cos q>| < 0,9 | ||||
±0.25 ±0.5 |
I от 0.021н до0.11н | |||
±0,15 ‘;±0,3 ";±l,0 ±2,0 lv; ±4,0 v |
I свыше 0,11ц до 1,21ц | |||
±[0,25+0,02(1,44PH/P-1)] l ±[0,5+0,05(1,44Рн/Р-1)] 11 ±[1,0+0,1(1,44Рн/Р-1)] 111 ±[2,0+0,1(1,44PH/P-1)] iv |
1 от 0.11н 0.2 < |cos |
,7Тн х 0,5 |
(Г
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Реактивная электрическая мощность, (Q), рассчитываемая методом: - перекрестного включения, - геометрическим, - сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей |
otO.OIQh до 1,44QH |
относительная, % |
Qh= UhIh; U от 0,1 UH до 1,2UH |
0,9 <|sin (р| < 1,0 | |||
±0,3 ±0,75 ";±1,5 |П; |
I от 0,021н до 0,051н | ||
±0,2 ';±0,5 ";±1,0 ±2,0 lv;±2,0 v |
1 свыше 0.051ц до 1,21н | ||
0,5 < |sin (р| < 0,9 | |||
±0,3 ±0,75 ";±1,5 |П; |
1 от 0,021ц до 0,11ц | ||
±0,2 ±0,5 ";±1,0 ±2,0 IV; ±2,0 v |
I свыше 0,11н до 1,21ц | ||
±0,3 ';±0.75 ";±1,5 ±2,5 lv; ±2,5 v |
0,2 < |sin <р| < 0,5 1 от 0,11н до 1,21н | ||
Полная электрическая мощность (S) |
от 0.01 Si । до 1,44Sh |
относительная, % |
Su = Uh-Ih U от 0.1 Uh до l.2UH 1 от 0.0Индо 1,21ц |
±0,2 ±0.4 ±1.0 11 |
S < 0,1 Sh | ||
±0,1 ±0.2 ±0,5 111 ±1,0 IV; ±2,0 v |
S от 0,1 Su до 1,44Sh | ||
Коэффициент мощности (KP=P/S) |
от 0,1 до 1,0 |
абсолютная, ±0.02 ±0,02 "; ±0.05 1П; ±0,05 lv;±0,10 v |
I от 0,21н до 1,21ц U от 0,2Uh до 1 .2Uh |
Частота силы переменного тока(б) |
от 40 до 70 |
абсолютная, Гц ±0,001 |
U от 0.2Uh до 1 ,2Uh I от 0,21ц до 1,21ц |
Угол фазового сдвига между основными гармоническими составляющими: |
от 0 до 360 |
абсолютная, градус |
U от 0,2ИнДо 1,2Uh |
входных напряжений |
±0,01 | ||
напряжения и тока одной фазы ((pi) |
±0,5 |
I от 0,21ндо 1,21н | |
Среднеквадратическое значение основной гармонической составляющей напряжения (Uci) |
от 0,1 Uh до 1,2 Uh |
относительная, % ±[0,01±0,005(1,2Uh/Uci-1)] | |
Среднеквадратическое значение гармонической составляющей напряжения порядка h n(Uch) |
от 0 до 0,6Uh |
для h от 2 до 50 | |
абсолютная, В ±0,0005 Uh |
Uch<0.01UH | ||
относительная, % ±0.05 |
Uch>0,01UH | ||
Среднеквадратическое значение интергармонической составляющей напряжения порядка m 2) (UCm) |
от Одо 0,15UH |
для m от 0,5 до 50.5 с дискретностью 1.0 | |
абсолютная, В ±0,0005 Uh, |
Ucm<0,01<JU? / f Г 1 | ||
относительная.% ±0,05 |
UCm>o|l^ |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Среднеквадратическое значение основной гармонической составляющей силы тока (lei) |
от 0.11ц до 1,21н |
относительная, % ±[0.1+0.01((1н/1с1-1)] 1 ±[0,2+0,02((1н/1с1-1)] " ±[0,5+0,05((Ih/Ici-1)] ±[1,0+0,05((Ih/Ici-1)] 1V ±[2,0+0, 1((Ih/1ci-D] v | |
Среднеквадратическое значение гармонической составляющей силы тока порядка h (Ich) |
от 0 до 0,61н |
Для h от 2 до 50 | |
абсолютная, А ±0,02 1ц *;±0,04 1ц 11 |
1сь<0,0Пн | ||
относительная, % ±5% ±10%" |
lch>0,01lH | ||
Среднеквадратическое значение интергармонической составляющей силы тока порядка ГП (Icm) |
от 0 до 0,151н |
для m от 0,5 до 50,5 с дискретностью 1,0 | |
абсолютная. А ±0.02 1н ±0.04 1н 11 |
1Ст<0.0Пн | ||
относительная, % ±5% ±10% 11 |
km > 0.01 1ц | ||
Угол фазового сдвига между гармониками порядка h напряжения и силы тока одной фазы |
отО до 360 |
абсолютная, градус |
U отО,2иНдо 1,2Uh 1 от 0.21 н до 1.21ц Ki(h) > 5%; Ku(h) > 1 % |
±2 *; ±2 11 |
для h от 2 до 10 | ||
±10±10 11 |
для h от 11 до 20 | ||
±20±20 11 |
для h от 21 до 50 | ||
Коэффициент гармонической составляющей напряжения порядка h [Ku(h)] |
от 0 до 49,9 |
для h от 2 до 50 U от 0,2U до 1.2 Un | |
абсолютная; % ±0,003 % |
Ku(h)< 1.0 | ||
относительная, % ±0,3 |
Ku(h)> 1,0 | ||
Коэффициент гармонической составляющей силы тока порядка h [Ki(h)] |
от 0 до 49,9 |
Для h от 2 до 50 I от 0,21 н до 1,21н | |
абсолютная. % ±0,05 ';±0,05 11 |
Ki(h)< 1.0 | ||
относительная, % ±5,0 ';±5.0 11 |
Ki(h)> 1.0 |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Активная электрическая мощность основной гармонической составляющей (Pi) |
от 0,01 Рн до 1,44Рн |
относительная, % |
U от 0,1 Uh до 1.2Uh |
0.9 < |cos ф| < 1,0 | |||
±0.2 ±0.4 ±1.0 111 |
1 от 0,011н до0.051н | ||
±0,1 ±0,2 ±0,5 1П; ±1,0 IV; ±2,0 v |
I свыше 0.051н до 1,21н | ||
0,5 < |cos <р| < 0,9 | |||
±0,25 ‘;±0,5 |
1 от 0,021н до 0,11ц | ||
±0,15 ±0,3 ";±1,0 ±2,0 lv; ±4,0 v |
I свыше 0.Индо 1,21н | ||
±[0,25+0.02(1.44PH/Pi-1)] 1 ±[0,5+0,05(1,44PH/Pi -1)] " ±[l,0+0,l(1.44PH/Pi-1)] 111 ±[2,0+0,1(1.44Рн/Р1-1)] IV |
0,2 < |cos ф| < 0,5 1 от 0,11н до 1.21н | ||
Реактивная электрическая мощность основной гармонической составляющей (Qi)p |
от 0.01 Qu ДО 1,44QH |
относительная, % |
U отО.Шндо 1.2Un |
0.9 < |sin ф| < 1.0 | |||
±0,3 ±0,75 ";±1,5 |
1 от 0.021 н до 0.051н | ||
±0,2 ±0,5 п;±1,0 ±2.0 lv; ±2,0 v |
1 свыше 0.051ц до 1.21н | ||
0,5 < |sin ф| < 0.9 | |||
±0,3 ±0,75 ";±1,5 |
1от0,021ндо0,11н | ||
±0,2 *; ±0,5 п;±1,0 ±2.0 lv;±2,0 v |
1 свыше 0.11ц до 1,21н | ||
±0,3 *; ±0,75 “;±1.5 ±2,5 1V; ±2,5 v |
0,2 < |sin ф| < 0.5 1 от 0,11н до 1,21ц | ||
Активная электрическая мощность гармонической составляющей порядка h (P(h)) |
от 0,003 Рн до 0,1 Рн |
относительная, % |
Uot0.2Uh до 1.2Uh 1 от 0.21н до 1.2111 K|(h) и Ku(h) от 1 до 40 % |
±5,0 ±10.0 11 |
|cos ф| от 0.9 до 1.0 h от 2 до 50 | ||
|cos ф| от 0,5 до 0,9 | |||
±5,0 ±10.0 11 |
h от 2 до 10 | ||
±10.0 ±20,0 " |
h от 11 до 50 | ||
Суммарный коэффициент гармонических составляющих напряжения (TH Du) |
от 0 до 49,9 |
U otO,2Uh до 1.2UH | |
абсолютная. % ±0,003 |
THDu< 1.0 | ||
относительная, % ±0,3 |
THDu> 1,0 | ||
Суммарный коэффициент гармонических составляющих тока (THDi) |
от 0 до 49.9 |
I от 0,21н до 1,21н | |
абсолютная, % ±0,1 |
THDi < 1,0 | ||
относительная, % ±10 |
THDi> 1.0 |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Напряжение прямой последовательности основной частоты (U|) |
от 0 до Uh |
абсолютная. В ±(0,0002 Uh хч'з) | |
Напряжение нулевой последовательности основной частоты (Uo) |
от 0 до Uh |
абсолютная, В ±0,0005 UH |
U от 0,5Uh до 1,2Uh K2U< 15%; Кои < 15% |
Напряжение обратной последовательности основной частоты (U?) |
от 0 до Uh |
абсолютная, В ±(0,0003 Un -э/З) |
U от 0,5Uh до I,2Uh Кги < 15 %; Кои < 15 % |
Коэффициент несимметрии напряжения по обратной последовательности (Кги) и по нулевой последовательности (Кои) |
от 0 до 15 |
абсолютная, % ±0,05 |
Uot0,5Uh4o 1,2Uh |
Токи прямой, нулевой и обратной последовательности основной частоты (Ij, Io и h) |
от 0 до 1н |
абсолютная, А | |
±(0.0 Пн) ±(0,0 Пн) 11 |
1 от 0,011н до 1,21н | ||
±(0,021н) 1П; ±(0.021н) lv |
I от 0.051н до 1,21н | ||
Кратковременная доза фликера |
от 0.2 до 10 |
относительная, % 5,0 |
f = (Гном ± 1) Гц AU/U < 20 % при колебаниях напряжения, имеющих форму меандра |
Примечания:
1 Частота гармонической составляющей порядка h равна h-f’i;
2 Частота интергармонической составляющей порядка m равна пт fi;
3 Значения погрешности, отмеченные «I», «II», «111», «IV» и «V». относятся к прибору при выполнении измерений с использованием токоизмерительных клещей класса точности 0,1 («1»), 0,2 («И»), 0,5 («III»), 1,0 («IV») и 2,0 («V»). Номинальные значения силы переменного тока (1н) соответствуют номинальным значениям токоизмерительных клещей из комплекта поставки;
4 Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от Un и 1ц, соответственно.
Таблица 6 - Метрологические характеристики приборов «Энергомонитор-3.1КМ-Х-» без использования токоизмерительных клещей
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Среднеквадратическое значение напряжения переменного тока (U) |
от 0,1 Uh до 1,2UH |
относительная, % ±[0,02±0.005(I,2Uh/U-I)] | |
Напряжение силы постоянного тока (U) |
относительная,% | ||
от 0,1 Uh до 1,7Uh |
±[0,02+0.005(1.7Uh/U-1)] |
Un до 480'ff7 / • | |
от 0,1 Uh до 1,25 Uh |
±[0,02+0,005(1,25Uh/U-1)] |
.....ге |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Среднеквадратическое значение силы переменного тока (I) |
от 0,11н до 1,21н |
относительная, % ±[0,02+0,005(1,21ц/1-1)] | |
Сила постоянного тока (I) |
от 0,11н до 1.21ц |
относительная, % ±[0.02+0.01 (1,21н/1 - 1)] |
1н= 100 А |
от 0,11н до 1,51ц |
относительная, % ±[0.02+0,01(1,51н/1 - 1)] |
1н< 100 А | |
Активная электрическая мощность (Р) |
от 0,01 Рн до 1.44Рн |
относительная, % ±[0,05+0,01(1,44Рц/Р-1)] |
Ph = UhIh U от 0,1 Uh до I.2Uh 1 от 0.11н до 1,21н |cos <р| от 0.2 до 1,0 |
Реактивная электрическая мощность,(Q), рассчитываемая методом: - перекрестного включения, - геометрическим, - сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей |
от 0,01QH AO1,44QH |
относительная, % ±[0.1+0.02 (1,44QH/Q-1)] |
Qh = Uh • 1ц U от 0,1 Un до 1.2Uh 1 от 0,Пн до 1,21ц |sin ip| от 0,2 до 1.0 |
Полная электрическая мощность (S) |
от 0,01 Sh до 1,44SH |
относительная, % ±[0.04+0,01 (1,2UH/U+1,21н/1-2)] |
Sh = Un • 1ц U от 0,1 Uh до 1.2Un I от 0,11ц до 1,21ц |
Коэффициент мощности (KP=P/S) |
от 0,1 до 1,0 |
абсолютная ±0,005 |
1 от 0,21н до 1,21н U от 0,2Uh до 1 ,2Uh |
Частота переменного тока (f.) |
от 40 до 70 |
абсолютная, Гц ±0,003 |
U otO,2Uh до 1.2Uh 1 от 0.21н до 1,21ц |
Электрическая мощность силы постоянного тока (Р) |
относительная, % | ||
от 0,01 Рн до 2,04Рн |
±[0,04+0.01(2.04Рц/Р-1)] |
Uh до 480 В; 1н=100 А U от 0.1 UH до 1.7Uh 1 от 0.11ц до 1.21ц; | |
от 0,01 Рн до 2,5 5 Рн |
±[0,04+0,01(2.55Рн/Р-1)] |
Индо 480 В; 1ц < 100 А U от 0,1 Пндо 1,7Uh 1 от 0,11ц до 1,51н | |
от 0,01 Рн до 1,5Рн |
±[0,04+0.01(1,5 Рц/Р-1)] |
Un = 800 В; 1н= 100 А U от 0.1 Un до 1.25Un 1 от 0.11ц до 1,21ц | |
от0,01Рн до 1,875РН |
±[0,04+0,01(1.875 Рц/Р-1)] |
Uh = 800 В: 1ц < 100 А U от 0.1 Un до 1.25 Uh 1 от 0,Индо 1,51н |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Угол фазового сдвига между основными гармоническими составляющими; фазных напряжений, напряжения и тока одной фазы (<pi) |
от 0 до 360 |
абсолютная, градус | |
±0,03 |
U от 0,2Uh до 1 ,2Uh | ||
±0,03 |
1 от 0,21ц до 1,21н | ||
Среднеквадратическое значение основной гармонической составляющей напряжения (Uci) |
от 0,1 Uh до 1,2Uh |
относительная, % ±[0,02±0,005(1,2UH/U-1)] | |
Среднеквадратическое значение гармонической составляющей напряжения порядка h 2) (Uch) |
от 0 до 0.6UH |
для h от 2 до 50 | |
абсолютная, В ±0.001 UH |
UCh<0,01UH | ||
относительная, % ±0,1 |
Uch > O.OIUh | ||
Среднеквадратическое значение интергармонической составляющей напряжения порядка m 3) (Ucm) |
от 0 до 0,15Uh |
для m от 0,5 до 50,5 с дискретностью 1,0 | |
абсолютная. В ±0,001 UH |
Ucm<0,01UH | ||
относительная, %, ±0,1 |
Ucm>0,01UH | ||
Средне квадратическое значение основной гармонической составляющей силы тока (lei) |
от 0,1 In до 1,21ц |
относительная, % ±[0,02±0,005(I,2Ih/Ici -1)] | |
Среднеквадратическое значение гармонической составляющей силы тока порядка h (Ich) |
от 0 до 0,61ц |
для h от 2 до 50 | |
абсолютная. А ±0,001 1н; |
Ich<0,01IH | ||
относительная; % ±0,05 |
Ich>0.011H | ||
Среднеквадратическое значение интергармонической составляющей силы тока порядка m (Icm) |
от 0 до 0,151н |
для m от 0.5 до 50.5 с дискретностью 1.0 | |
абсолютная, А ±0,00 Пн |
Icm <0.0 Пн | ||
относительная. % ±0,05 |
Icm > 0.0 Пн | ||
Угол фазового сдвига между гармоническими составляющими порядка h напряжения и силы тока одной фазы |
от 0 до 360 |
абсолютная, градус |
и от 0,2индо 1.2UH 1 от0,21ндо 1,21н; Ki(h) и I<u(h) от 2 до 15 % |
±1,0 |
для h от 2 до 10 | ||
±3,0 |
для h от 11 /jo-5Q |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Коэффициент гармонической составляющей напряжения порядка h [Ku(h)] |
от 0 до 49.9 |
для h от 2 до 50 U от 0,2U до l,2Un | |
абсолютная, % ±0,01 |
Kii(h) < 1,0 | ||
относительная, % 1,0 |
Ku(h)> 1,0 | ||
Коэффициент гармонической составляющей силы тока порядка h [Ki(h)J |
от 0 до 49.9 |
для h от 2 до 50 1 от 0,21ц до 1,21н | |
абсолютная, % ±0,05 |
Ki(h)< 1.0 | ||
относительная, % ±5 |
Ki(h)> 1,0 | ||
Активная электрическая мощность основной гармонической составляющей (Р,) |
от 0,01 Рн до 1,44Рн |
относительная,% ±[0,08+0,02(1,32Рн/Р)-1)] |
U от 0,1 Uh до 1 .2Uh I от 0,11ц до 1,21н |cos ф от 0,5 до 1,0 |
Реактивная электрическая мощность основной гармонической составляющей (Qi) |
ot0,01Qh до l,44Qn |
относительная. % ±[0,1+0,02 (1.44QH/Qi-1)] |
U от 0,1 Ui । до 1 ,2Uh 1 от 0,11ц до 1,21н |sin ф| от 0.2 до 1.0 |
Активная электрическая мощность гармонической составляющей порядка h (P(h)) |
от 0 до 0,05Рн |
абсолютная, Вт ±(0,00005 Рн+0,005Р(п)) |
для h от 2 до 50 иот0.2индо I,2Uh 1 от 0,21н до 1,21н |cos <р| от 0,5 до 1.0 Ki(h) и Ku(h) от 1 до 40 % |
Суммарный коэффициент гармонических составляющих напряжения (THDu) |
от 0 до 49,9 |
U от 0.2Uh до 1,1 Ui। | |
абсолютная, % ±0,003 |
THDu< 1.0 | ||
относительная, % ±0,3 |
THDu> 1.0 | ||
Суммарный коэффициент гармонических составляющих силы тока (THDi) |
от 0 до 49,9 |
1 от 0,21н до 1,11н | |
абсолютная, % ±0,01 |
THDi< 1.0 | ||
относительная ±1.0 |
THDi> 1,0 | ||
Напряжение прямой последовательности основной частоты (UJ |
от 0 до Uh |
абсолютная, В ±(0.0004Uh хл/3) | |
Напряжение нулевой последовательности основной частоты (Uo) |
от 0 до Uh |
абсолютная. В ±0,001 Uh |
Uot0,5Uhao 1.2Uh К2ц < 15 %; Кои < 15% |
Напряжение обратной последовательности основной частоты (U?) |
от 0 до Un |
абсолютная, В ±(0,0006UH -<3) |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Коэффициент несимметрии напряжения по обратной последовательности (К2и) и по нулевой последовательности (Кои) |
от 0 до 15 |
абсолютная, % ±0,20 |
U от0,5индо l,2UH |
Ток прямой последовательности основной частоты |
от 0 до 1н |
абсолютная, А ±(0,00041н) | |
Ток нулевой последовательности основной частоты |
от 0 до 1н |
абсолютная, А ±(0,00 Пн) | |
Ток обратной последовательности основной частоты |
от 0 до 1ц |
абсолютная. А ±(0.00061ц) | |
Угол фазового сдвига между напряжением и током последовательности: - прямой; - обратной; - нулевой |
от 0 до 360 |
абсолютная, градус ±0.3 |
1 от 0,21н до 1,21н U от 0.2Uh до 1.2Un Ii. 12, Io >0,02 1н U|,U2, Uo>O.O2 Uh |
Кратковременная доза фликера |
от 0.2 до 10 |
относительная, % 5.0 |
f= (1'ном ± 1) Гц AU/U< 20 % при колебаниях напряжения, имеющих форму меандра |
Примечания: 1 Параметры, отмеченные измеряются только приборами «Энергомонитор-3.1 КМ х-02-1»; 2 Частота гармонической составляющей порядка h равна h-fi; 3 Частота интергармонической составляющей порядка m равна rn-fi; 4 Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от Uh и 1н, соответственно. |
Таблица 7 - Метрологические характеристики приборов «Энергомонитор-3.1
КМ-х-05-х-х1х» при использовании токоизмерительных клещей
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Среднеквадратическое значение напряжения силы переменного тока |
от 0.1 Uh до 1,2UH |
относительная, % ±[0.02+0,005(1,2Uh/U-1)] | |
Напряжение силы постоянного тока |
относительная, % | ||
от 0,1 Uh до 1,7Uh |
±[0,02+0.005(1,7Uh/U-1)] |
Uh до 480J3.... | |
от 0,1 Uh до 1,25UH |
±[0,02+0,005(1,25 Un/U-1)] |
Uh + 806 В '' II Р*ЭС¥.',а' ■ ' -< ~г |
ь
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Среднеквадратическое значение силы переменного тока (I) |
от 0,051н ДО 1,21н |
относительная, % ±[0.1+0,01(1ц/1-1)] 1 ±[0,2+0,02(1н/1 - 1)] 11 ±[О,5+О,О5(1н/1-1)] 111 ±[1,0+0,05(1н/1-1)] lv ±[2,0+0,1 (1н/1 - 1)] v | |
Активная электрическая мощность (Р) |
от 0,01 Pi । до 1,44Рц |
относительная,% |
Ph = Uh • 1н U от 0,1 Uh до 1,2 Uh |
0.9<|cos<p|< 1.0 | |||
±0,2 ±0,4 ±1,0 111 |
I от0,011ндо0,051н | ||
±0,1 ±0,2 ";±0,5 111 ±1,0 IV; ±2,0 v |
I свыше 0,051н до 1,21ц | ||
0.5 < |cos ф| < 0.9 | |||
±0.25 ±0,5 |
1 от0.021цДо0.Пц | ||
±0,15 ±0,3 ";±1,0 111 ±2,0 IV; ±4.0 v |
1 свыше 0,11н до 1,21ц | ||
±[0,25+0.02(1,44Рн/Р-1)] 1 ±[0,5+0.05( 1,44Рц/Р — 1)] “ ±[1,0+0,1(1,44Рн/Р-1)] 111 ±[2,0+0,1(1,44Рн/Р-1)] ,v |
I от 0,11ндо 1,21н 0.2 < |cos ф| < 0,5 | ||
Реактивная электрическая мощность^. рассчитываемая методом: - перекрестного включения, - геометрическим, - сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей |
от 0,01 Qn до 1 ,44Qh |
относительная, % |
Qh= Uh Ih UotO,1Uhjio1.2Uh |
0.9 < |cos ф| < 1,0 | |||
±0,3 *; ±0,75 ±1,5 111 |
1 ot0.021ii до0.051ц | ||
±0,2 ±0,5 ";±1,0 111 ±2,0 lv;±2,0 v |
I свыше 0,051 и до 1,21н | ||
0,5 < |sin ф| <0,9 | |||
±0,3 ‘;±0,75 ";±1,5 111 |
1 от0,021ндо0,11н | ||
±0.2 ±0,5 ";±1,0 111 ±2.0 lv;±2,0v |
I свыше 0.11н до 1,21н; | ||
±0.3 ';±0.75 ";±1.5 111 ±2,5 lv;±2,5 v |
0,2 < |sin ф| < 0.5 1 от 0. Пн до 1,21 н | ||
Полная электрическая мощность (S) |
от 0,01 Sh до 1,44Sh |
относительная, % |
Su - Uh ' hi; U от0,1иНдо 1,2UH; 1 от 0,1 In до 1,21н; |
±0,2 ±0,4 ±1.0 11 |
S< 0,1 Sh | ||
±0.1 ’;±0,2 ±0,5 111 ±1,0 lv;±2,0 v |
SotO.IShAO I.44Sh | ||
Коэффициент мощности (KP=P/S) |
от 0,1 до 1,0 |
абсолютная ±0,02 ^±0,02 "; ±0.05 111 ±0,05 ,v; ±0,10 v |
1 от 0.21н до 1,21ц UotO,2Uh;io 1,2 Uh |
Частота силы переменного тока (fi) |
от 40 до 70 |
абсолютная, Гц ±0,003 |
Uot0,2UhAO 1,2Uh 1 от 0,21н до 1,2Ih |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание | ||
Угол фазового сдвига между основными гармоническими составляющими: фазных напряжений, напряжения и тока одной фазы (ф|) |
абсолютная, градус |
U от 0.2Uh до 1.2Ui | |||
±0.03 | |||||
±0,5 |
1от0,21цдо 1,21ц | ||||
Среднеквадратическое значение основной гармонической составляющей напряжения (Uci) |
от 0.1 Uh до 1 ,2Uh |
относительная,% ±[0,02±0,005( 1 ,2Uh/Uci-1)] | |||
Среднеквадратическое значение гармонической составляющей напряжения порядка h 1 > (Uch) |
от 0 до 0,6Uh |
для h от 2 до 50 | |||
абсолютная. В ±0,001 Uh |
UCh<0,01UH | ||||
относительная, % ±0,1 |
UCh>0,01UH | ||||
Среднеквадратическое значение интергармонической составляющей напряжения порядка m 2) ,(Ucm) |
от 0 до 0,1 5Uh |
для m от 0.5 до 50.5 с дискретностью 1,0 | |||
абсолютная. В ±0,001 Uh |
Ucm<0,01UH | ||||
относительная. % ±0,1 |
UCm>0,01UH | ||||
Среднеквадратическое значение основной гармонической составляющей силы тока, (lei) |
от 0,11ц до 1,21н |
относительная, % ±[0,1+0.01((1н/1с1 -1)] 1 ±[0,2+0,02((1н/1с1-1)] 11 ±[0,5+0.05((1ц/1с1-1)] 111 ±[1,0+0,05((1н/1с1-1)] lv ±[2,0+0,1((1H/Ici-1)] v | |||
Среднеквадратическое значение гармонической составляющей силы тока порядка h (Ich) |
от 0 до 0,61 и |
для h от 2 до 50 | |||
абсолютная, А ±0,02 1н ±0,04 1н 11 |
1сь<0.011н | ||||
относительная, % ±5 ±10 11 |
1сь>0,011н | ||||
Среднеквадратическое значение интергармонической составляющей силы тока порядка m (Icm) |
от 0 до 0,151н |
для m от 0,5 до 50,5 с дискретностью 1.0 | |||
абсолютная, А ±0,02 1н ±0,04 1н " |
Icm < 0.011н | ||||
относительная, % ±5 ±10 " |
ICm > 0.01 I, | ||||
Угол фазового сдвига между гармониками порядка h напряжения и силы тока одной фазы |
отО до 360 |
абсолютная, градус |
иот0,2иНдо1,2ин 1 от 0.21н до 1,21н Ki(h) > 5%; Ku(h)> 1 % | ||
±2 ±2 11 |
для h от 2 до 10 | ||||
±10 ±10 " |
для h от 1 1 др-2О | ||||
±20 ±20 " |
для h от 2 f Дб |
50 |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание | |
Коэффициент гармонической составляющей напряжения порядка h [Ku(h)] |
от 0 до 49.9 |
для h от 2 до 50 U от 0.2U до 1.2Uh | ||
абсолютная. % ±0.01 |
Ku(h) < 1 % | |||
относительная, % 1,0 |
Ku(h) > 1 % | |||
Коэффициент гармонической составляющей силы тока порядка h [Ki(h)] |
от 0 до 49.9 |
для h от 2 до 50 I от 0,21н до 1,21н | ||
абсолютная, % ±0.05 ±0,05 11 |
Ki(h)< 1.0 | |||
относительная, % ±5,0 ±5.0 11 |
Ki(h)> 1.0 | |||
Активная электрическая мощность основной гармонической составляющей (Р|) |
otO.OIPh до 1,44Рц |
относительная, % |
U от0,1иНдО 1.2Uh | |
0.9 <|cos ф| < |
1.0 | |||
±0,2 ±0,4 ±1,0 111 |
1 от 0.011н до 0,051 н | |||
±0,1 ±0,2 ±0.5 111 ±1.0 IV; ±2,0 v |
I свыше 0.051ц до 1.21ц | |||
0,5 < |cos ф| < 0,9 | ||||
±0.25 ±0,5 11 |
1 от 0,021цдо0,11ц | |||
±0,15 ±0,3 ±1.0 111 ±2,0 lv; ±4,0 v |
1 свыше 0,11н до 1.21н | |||
±[0,25+0,02(l,44PH/Pi -1)] 1 ±[0,5+0,05(1,44Рн/Р1-1)] 11 ±[1,0+0,1(1,44Рн/Р|-1)] 111 ±[2,0+0,1(1,44Рн/Р1-1)] lv |
0,2 < |cos ф| < 0.5 1 от 0. Пн до 1,21н | |||
Реактивная электрическая мощность основной гармонической составляющей (Qi) |
от 0.0 IQn до 1,44Qh |
относительная. % |
U от 0,1 Uh до 1.2 Uh | |
0,9 < |sin ф| < |
1.0 | |||
±0,3 ±0,75 ";±1,5 111 |
1 от 0,021ц до 0,051ц | |||
±0,2 ±0,5 “;±1,0 111 ±2.0 1V; ±2,0 v |
I свыше 0,051ндо 1,21н | |||
0,5 < |sin ф| < 0,9 | ||||
±0,3 ±0,75 ";±1,5 |
1 от 0.021ц до 0.11н | |||
±0,2 ';±0.5 ";±1.0 ±2.0 lv;±2,0 v |
1 свыше 0.11ц до 1.21ц | |||
±0.3 ';±0.75 ";±1.5 ±2,5 lv;±2,5 v |
0,2 < |sin ф| < 0.5 1 от 0,11ц до 1.21ц | |||
Активная электрическая мощность гармонической составляющей порядка h (P(h)) |
от 0,003 Рн до 0,1 Рц |
относительная, % |
Uot0,2UhAO 1.2UH 1 от 0.21ц до 1,21н: Ki(h) и Ku(h) от 1 до 40 % | |
±5,0 ±10.0 11 |
|cos ф| от 0.9 до 1,0 для h от 2 до 50 | |||
|cos ф| от 0.5 до 0,9 | ||||
±5.0 ±10,0 " |
h от 2 до 10__ | |||
±10,0 ±20.0 11 |
h от 11 ^оЗо |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Суммарный коэффициент гармонических составляющих напряжения (THDu) |
от Одо 49,9 |
Uot0.2Uhao 1.2Uh | |
абсолютная, % ±0,05 |
THDu < 1.0 | ||
относительная, % ±5 |
THDu > 1.0 | ||
Суммарный коэффициент гармонических составляющих тока (THDi) |
отО до 49.9 |
1 от 0,21н до 1,21ц | |
абсолютная, % ±0,1 |
THDi < 1,0 | ||
относительная, % ±10 |
THDi > 1,0 | ||
Напряжение прямой последовательности основной частоты (Ui) |
от 0 до Uh |
абсолютная, В ±(0,0004UH->/3) | |
Напряжение нулевой последовательности основной частоты (Uo) |
от 0 до Uh |
абсолютная. В ±0,001 UH |
U ot0,5Uh до I.2Uh К2ц< 15% Кои < 15% |
Напряжение обратной последовательности основной частоты (U2) |
от 0 до Uh |
абсолютная, В ±(0,0006Uh а/3) | |
Коэффициент несимметрии напряжения по обратной последовательности (К2ц) и по нулевой последовательности (Кои) |
от 0 до 15 |
абсолютная, % ±0,20 |
U от 0,5Uh до 1.2Uh |
Токи прямой, нулевой и обратной последовательности основной частоты (1ь 10 и 12) |
от 0 до 1н |
абсолютная, А ±(0,011ц) ‘;±(0.0Ин) 11 ±(0,021н) п|; ±(0,021ы) lv |
1 от 0.011ц до 1,21н I от 0,051 и до 1,21н |
Кратковременная доза фликера |
от 0.2 до 10 |
относительная, % 5.0 |
f= (Гном ± 1) Гц AU/U < 20 % при колебаниях напряжения, имеющих форму меандра |
Примечания:
1 Частота гармонической составляющей порядка h равна h-fi;
2 Частота интергармонической составляющей порядка m равна пт fi;
3 Значения погрешности, отмеченные «I», «II», «III», «IV» и «V», относятся к прибору при выполнении измерений с использованием токоизмерительных клещей класса точности 0.1 («I»), 0,2 («II»), 0,5 («111»), 1.0 («IV») и 2.0 («V»). Номинальные значения силы переменного тока (1н) соответствуют номинальным значениям токоизмерительных клещей из комплекта поставки;
4 Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от Цц и 1н, соответственно.
Таблица 8 - Метрологические характеристики приборов «Энергомонитор-3.1 КМ-х-1» без использования токоизмерительных клещей
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Среднеквадратическое значение напряжения силы переменного тока (U) |
от 0,1 Uh до 1,2Uh |
относительная, % ±[0,04+0,0 1(1,2Uh/U-1)] | |
Напряжение силы постоянного тока (U) |
относительная, % | ||
от 0,lUn до 1,7UH |
±[0,04+0,0 l(l,7Un/U-l)J |
Uh до 480 В | |
от 0,1 Uh до 1,25Uh |
±[0,04+0,01(1,25UH/U-1)] |
Uh= 800 В | |
Среднеквадратическое значение силы переменного тока (1) |
от 0,11н до 1,21н |
относительная, % ±[0,04+0,01(1,21н/1-1)] | |
Сила постоянного тока 11 (I) |
от 0,11ц до 1,21н |
относительная, % ±[0,04+0,01(1,21н/1)-1)] |
1н= 100 А |
от 0,11н до 1,51н |
относительная. % ±[0.04+0,01( 1,51н/1)-1)] |
1н< ЮО А | |
Активная электрическая мощность (Р) |
от 0,01 Рн до 1.44Рц |
относительная, % ±[0,1+0.01(1,44Рн/Р-1)] |
Рн = Uh ‘ 1н иот0,1иНдо 1,2Uh 1 от 0.11н до 1.21н |cos ф| от 0,2 до 1.0 |
Реактивная электрическая мощность, (Q), рассчитываемая методом: - перекрестного включения, - геометрическим, - сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей |
от 0,01 Qu до 1 ,44Qh |
относительная. % |
Qh = Un In U от 0,1 Uh до 1.1 Un 1 от 0,11н до 1,21н |
±[0,2+0,02(1,44Qh/Q-1)1 |
|sin <р| от 0,9 до 1 | ||
±[0,2+0,02(1,44QH/Q-1)] |
|sin ф от 0.5 до 0.9 | ||
Полная электрическая мощность (S) |
от 0,01 Sh до 1,44Sh |
относительная, % ±[0,1 +0.01 (1,2UH/U+1,21н/1-2)] |
Sh = Uh • 1н U от 0.1 Uh до 1-2 UH 1 от 0,11н до 1,21н |
Коэффициент мощности (Кр = P/S) |
от 0,1 до 1,0 |
абсолютная ±0,02 |
1 от 0,21 н до 1,21 н U от 0,2Un до 1 ,2Uh |
Частота переменного тока (Й) |
от 40 до 70 |
абсолютная, Гц ±0,01 |
иот0,2индо 1,2Uh 1 от 0,21 н до 1.21ц |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Электрическая мощность постоянного тока1* (Р) |
относительная. % | ||
от 0,01 Рн до 2,04Рн |
±[0,08+0,01 (2,04Рн/Р-1)] |
UH до 480 В; 1н= 100 А U от 0,1 Un до 1.7UH 1 от 0.11н до 1,21ц | |
от 0,01 Рн до2,55Рн |
±[0,08+0,01 (2.55 Рц/Р-1)] |
индо 480 В; 1ц < 100 А U от 0,1 Uh до 1.7Uh 1 от 0,11н до 1,51н | |
от 0,01 Рн до 1,5РН |
±[0,08+0,01(1,5Рн/Р-1)] |
Uh = 800 В; 1н= 100 А U от 0,1 Uh до 1,25Uh 1 от 0,11н до 1,21 н | |
от 0,01 Рц до 1,875Рн |
±[0,08+0.01(1.875Рн/Р-1)] |
Uh = 800 В и 1н< 100 А U от 0,1 Uh до 1,25Uh 1 от 0.11н до 1,51н | |
Коэффициент мощности (KP=P/S) |
от 0,1 до 1,0 |
абсолютная ±0,02 |
1 от 0.21н до 1,21н U ot0.2Uh до 1.2Uh |
Частота переменного тока (Л) |
от 40 до 70 |
абсолютная, Гц ±0,01 |
U otO,2Uh до 1,2Uh; 1 от 0,21н до 1,21н |
Угол фазового сдвига между основными гармоническими составляющими: |
от 0 до 360 |
абсолютная, градус |
UotO,2Uh до I,2Uh |
входных напряжений, |
±0,05 | ||
напряжения и силы тока одной фазы (ф|) |
±0,05 |
1 от 0,21ц до 1,21н | |
Среднеквадратическое значение основной гармонической составляющей напряжения (Uci) |
от 0.1 Uh до I,2Uh |
относительная, % ±[0.04+0.0 I(1,2Uh/Uci-1)] | |
Среднеквадратическое значение гармонической составляющей напряжения порядка h 2) (Uch) |
от 0 до 0,6Un |
для h от 2 до 50 | |
абсолютная. В ±0,002 LJh |
Uch<0,01UH | ||
относительная, % ±0,2 |
Uch>0,01UH | ||
Среднеквадратическое значение интергармонической составляющей напряжения порядка m 3) (Ucm) |
от 0 до 0,15 Uh |
для m от 0,5 до 50.5 с дискретностью 1,0 | |
абсолютная, В ±0.002 Uh |
Uck<0,01UH | ||
относительная. % ±0,2 |
Uck>0.0IUn | ||
Среднеквадратическое значение основной гармонической составляющей силы тока (lei) |
от 0,11н до 1,21н |
относительная, % ±[0,04+0.01(1,21ц/1с1-1)] |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Среднеквадратическое значение гармонической составляющей силы тока порядка h (Ich) |
от 0 до 0,61 Н |
для h от 2 до 50 | |
абсолютная, А ±0.002 1н |
1сь<0,011ц | ||
относительная, % ±0,1 |
lch>0,011H | ||
Среднеквадратическое значение интергармонической составляющей силы тока порядка m (I cm) |
от 0 до 0,151н |
для m от 0.5 до 50,5 с дискретностью 1,0 | |
абсолютная, А ±0,0021 н |
1ск<0,011н | ||
относительная, % ±0,1 |
1ск>0.011н | ||
Угол фазового сдвига между гармониками порядка h напряжения и силы тока одной фазы |
от 0 до 360 |
абсолютная, градус |
U от 0,2Uh до 1,2UH I от 0,21н до 1,21н; Ki(h) и Ku(h) от 2 % до 15 % |
±1,0 |
для h от 2 до 10 | ||
±3,0 |
для h от 11 до 50 | ||
Коэффициент гармонической составляющей напряжения порядка h [Ku(h)] |
от 0 до 49,9 |
для h от 2 до 50 U от 0,2U до 1,2Un | |
абсолютная, % ±0,05 |
Ku(h)<l,0 | ||
относительная, % 5 |
Ku(h)>1.0 | ||
Коэффициент гармонической составляющей силы тока порядка h [Ki(h)] |
от 0 до 49.9 |
для h от 2 до 50 1 от 0,21ц до 1,21н | |
абсолютная; % ±0,05 |
Ki(h) < 1,0 | ||
относительная; % ±5 |
K,(h)> 1,0 | ||
Активная электрическая мощность основной гармонической составляющей (Р|) |
от 0,01РН до 1.44 Рн |
относительная, % ±[0,1±0,02(1,44Рн/Р1-1)] |
U от 0.1 Uh до 1 .2Uh 1 от 0.11н до 1,21ц |cos (р| от 0,5 до 1 |
Реактивная электрическая мощность основной гармонической составляющей (Qi) |
от 0.01 Qh до1.44Рн |
относительная, % |
иотО.ШнДО I.IUh 1 от 0,11ц до 1,21ц |
±[0,2+0,02(l,44QH/Qi-l)] |
|sin <р| от 0,9 до 1 | ||
±[0,2+0.02(1,44Qh/Qi-1)] |
|sin <р| от 0.5 до 0,9 | ||
Активная электрическая мощность гармонической составляющей порядка h (P(h)) |
от 0 до 0.05 Рн |
абсолютная, Вт ±(0,0001Рн+0,005Р(П)) |
Для h от 2 до 50 U OT0.2UH до 1.2UH I от 0,21 Н до 1,21Н |cos ф| от 0,5 до 1.0 Kl(h) и l<U(h) от 1 % до 40 % |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Суммарный коэффициент гармонических составляющих напряжения (THDu) |
от 0 до 49,9 |
Uot0,2Uh4O 1,2Uh | |
абсолютная, % ±0,05 |
THDu <1,0 | ||
относительная, % ±5 |
THDu > 1,0 | ||
Суммарный коэффициент гармонических составляющих тока (THDi) |
от 0 до 49,9 |
I от 0,21ц до 1,21ц | |
абсолютная, % ±0.05 |
THDi< 1.0 | ||
относительная, % ±5 |
THDi> 1.0 | ||
Напряжение прямой последовательности основной частоты (U,) |
от 0 до Un |
абсолютная, В ±(0.001 Un-л/3) | |
Напряжение нулевой последовательности основной частоты (Uo) |
от 0 до Uh |
абсолютная, В ±0,002 Uh |
U от 0.5Uh до 1.2Uh К2и< 15 % Кои < 15% |
Напряжение обратной последовательности основной частоты (U2) |
от 0 до Ui । |
абсолютная. В ±(0,002Un >/3) | |
Коэффициент несимметрии напряжения по обратной последовательности (К2и) и по нулевой последовательности (Кои) |
от 0 до 15 |
абсолютная, % ±0,20 |
U от 0.5Uh до 1,2Uh |
Ток прямой последовательности основной частоты (1J |
от 0 до 1н |
абсолютная, А ±(0.00 Иц) | |
Ток нулевой последовательности основной частоты (10) |
от 0 до 1н |
абсолютная, А ±(0,0021н) | |
Ток обратной последовательности основной частоты (Ь) |
от 0 до 1н |
абсолютная, А ±(0,0021н) | |
Угол фазового сдвига между напряжением и током последовательности: - прямой; - обратной; - нулевой |
от 0 до 360 |
абсолютная, градус ±1,0 |
1 от 0,21ц до 1 ,21ц U от0.2ицдо UUii li, h, 1о>0,02 1н Ui,U2, Uo>0,02UH |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Кратковременная доза фликера |
от 0,2 до 10 |
относительная, % 5,0 |
f= (Гном ± 1) Гц ди/и < 20 % при колебаниях напряжения, имеющих форму меандра |
Примечания: 1 Параметры, отмеченные измеряются только приборами «Энергомонитор-3.1 КМ х-02-1»; 2 Частота гармонической составляющей порядка h равна h-fj; 3 Частота интергармонической составляющей порядка гл равна m-fj; 4 Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от Un и 1ц, соответственно. |
Таблица 9 - Метрологические характеристики приборов «Энергомонитор-3.1 КМ-х-10» при использовании токоизмерительных клещей
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Среднеквадратическое значение напряжения силы переменного тока (U) |
от 0,1 Uh до 1.2Uh |
относительная, % ±[0,04+0,0 l(l,2Un/U-l)] | |
Напряжение силы постоянного тока (U) |
относительная. % | ||
от 0.1 Ui 1 до 1,7Uh |
±[0,04+0,01(1,7UH/U-1)] |
Uh до 480 В | |
от 0,1 Uh до 1,25 Он |
±[0,04+0,01(1,25Uh/U-1)] |
Uh = 800 В | |
Среднеквадратическое значение силы переменного тока (I) |
от 0,051ц до 1,21н |
относительная, % ±[0,l+0,01(IH/I- 1)] 1 ±[0.2+0.02(1н/1 - 1)] 11 ±[0.5+0,05(1н/1 - 1)] 111 ±[1.0+0.05(1н/1-1)] lv ±[2,0+0,1 (1н/1 - 1)] v | |
Активная электрическая мощность (Р) |
от 0,01 Pi i до 1,44Рн |
относительная, % |
Рн = Uh'Ih; U от 0,1 Uh до 1,2Uh |
0.9 < |cos <р| < 1.0 | |||
±0,2 ±0,4 ±1.0 111 |
1 от 0.0 Пн до 0.051н | ||
±0.1 ±0.2 ”;±0,5 1,1 ±1.0 ,v; ±2,0 v |
1 свыше 0.051н до 1,21н | ||
0,5 < |cos ср| < 0.9 | |||
±0.25 *; ±0,5 |
1 от 0,021ц до 0,11ц | ||
±0.15 ±0,3 ";±1,0 ±2,0 lv; ±4,0 v |
1 свыше 0,11ц до 1.21ц | ||
0,2 < |cos 'х | |||
±[0,25+0.02(1,44РН/Р—1)] '• ±[0,5+0,05(1,44Рн/Р-1)] 11 ±[1,0+0.1(1.44Рн/Р-1)] 111 ±[2,0+0.1(1,44Рц/Р-1)] lv |
//Т /з I от 0,1 |ц д^'1,21ц \Л — » У |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Реактивная электрическая мощность,(Q). рассчитываемая методом: - перекрестного включения. - геометрическим, - сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей |
от 0,01 Qi । до l,44Qn |
относительная, % |
Qh = Uh ' hi U от 0,1 Uh до 1,1 Uh |
0.9 <|cos ф| < 1.0 | |||
±0,3 ';±0,75 ";±1,5 |
I от 0,021н до 0.051н | ||
±0,2 ±0,5 ";±1.0 111 ±2.0 lv;±2,0 v |
1 свыше 0,051н до 1,21н | ||
0,5 < |cos ф| < 0,9 | |||
±0,3 ±0,75 ";±1,5 111 |
1 от 0.021ц до 0,1 In | ||
±0,2 ±0,5 ";±1,0 111 ±2,0 lv; ±2,0 % v |
1 свыше 0,11н до 1,21ц | ||
±0,3 ';±0.75 ";±1,5 1,1 ±2,5 IV;±2,5 v |
0,2 < |cos ф < 0.5 I от 0,11н до 1,21ц | ||
Полная электрическая мощность (S) |
от 0.01 Sh до 1 .44Sh |
относительная, % |
Su = UhIh U от 0,1 Uh до 1 -2 Uh 1 от 0, Пн до 1,21н |
±0,2 ';±0,4 ±1.0 11 |
S< 0,1Sh | ||
±0.1 ';±0,2 “;±0,5 111 ±1.0 lv;±2,0 v |
S от 0,1 Su до 1.44Sn | ||
Коэффициент мощности (Kp=P/S) |
от 0,1 до 1,0 |
абсолютная. % ±0,02’; ±0,02 ": ±0,05 111 ±0,05 lv;±0.10 v |
1 от 0,21ц до 1,21ц U ot0,2Uh до 1.2 Un |
Частота силы переменного тока (fi) |
от 40 до 70 |
абсолютная, Гц ±0.01 |
U от 0.2Uh до 1.2Un 1 от 0.21н до 1,21н |
Угол фазового сдвига между основными гармоническими составляющими: фазных напряжений, напряжения и тока одной фазы (ф1) |
от 0 до 360° |
абсолютная, градус |
U от 0,2UH до 1.2Uh |
±0.2 | |||
±0.5 |
1 от 0.21ц до 1,21н | ||
Среднеквадратическое значение основной гармонической составляющей напряжения (Uci) |
от 0.1 Uh до 1,2 Uh |
относительная, % ±[0,04+0.0 1(1,2Uh/Uci-1)] | |
Среднеквадратическое значение гармонической составляющей напряжения порядка h ° (Uch) |
от 0 до 0,6Un |
для h от 2 до 50 | |
абсолютная, В ±0.002 Uh |
Uch<0.0IUH | ||
относительная. % ±0,2 |
Uch>0.0IUn | ||
Среднеквадратическое значение интергармонической составляющей напряжения порядка m 2) (Ucm) |
от Одо 0,15 Uh |
для in от 0,5 до 50.5 с дискретностью 1,0 | |
абсолютная, В ±0,002 Uh |
Ucm<0,01UH | ||
относительная, % ±0.2 |
Ucm>0,OTU|7 .Г\( 1 ■ |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Среднеквадратическое значение основной гармонической составляющей силы тока (1с 1) |
от 0,11н до 1,21н |
относительная, % ±[0,1+0.01((1н/1с1-1)] 1 ±[0,2+0,02((1h/1ci-1)] 11 ±[0,5+0,05((Ih/Ici-1)] 111 ±[1,0+0,05((1н/1с1-1)] IV ±[2,0+0, 1((Ih/Ici-1)] v | |
Среднеквадратическое значение гармонической составляющей тока порядка h (Ich) |
от 0 ДО 0,61ц |
для h от 2 до 50 | |
абсолютная, ±0,02 1н ±0.04 1н 11 |
1сь<0,0Пн | ||
относительная, % ±5 ±10 11 |
1сь>0.011н | ||
Среднеквадратическое значение интергармонической составляющей тока порядка m (1 Cm) |
от 0 до 0,151н |
для m от 0,5 до 50,5 с дискретностью 1,0 | |
абсолютная, А ±0,02 1н ±0,04 1н " |
iCm<0,011H | ||
относительная, %, ±5 ±10 11 |
1Ст>0,011н | ||
Угол фазового сдвига между гармониками порядка h напряжения и тока одной фазы |
отО до 360 |
абсолютная, градус |
U от 0,2Uh до 1,2Uh I от 0,21ц до 1,21ц Ki(h) и Ku(h) от 2 до 15 % |
±2 ±2 11 |
для h от 2 до 10 | ||
±101;±1011 |
для h от 11 до 20 | ||
±20±20 11 |
для h от 21 до 50 | ||
Коэффициент гармонической составляющей напряжения порядка h [Ku(h)] |
отО до 49,9 |
для h от 2 до 50 U от 0.2 U до 1.2 U н | |
абсолютная, % ±0,05 |
Ku(h)< 1,0 | ||
относительная, % |
Ku(h)> 1,0 | ||
Коэффициент гармонической составляющей тока порядка МОД] |
отО до 49,9 |
для h от 2 до 50: I от 0,21 н до 1,21ц; | |
абсолютная, % ±0,05 ±0,05 11 |
ОД< 1,0 | ||
относительная, % ±5,0 ±5,0 11 |
Ki(h)> 1,0 |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Активная электрическая мощность основной гармонической составляющей (Р|) |
от 0,01 Р| । до 1,44Рн |
относительная, % |
U от 0,1 Un до 1,2UH; |
0,9 < |cos ф| < 1.0 | |||
±0,2 ±0.4 ±1,0 111 |
1 от 0.0 Пн до 0.051н; | ||
±0,1 ';±0,2 ";±0,5 ±1,0 1V; ±2,0 v |
I свыше 0,051н до 1,21ц | ||
0,5 < |cos ф| < 0,9 | |||
±0.25 ±0,5 |
1 от 0.021ц до0.11н | ||
±0.15 *;±0,3 "; ±1,0 ±2.0 lv;±4,0 v |
1 свыше 0,11ц до 1,21ц | ||
±[0,25+0.02(1,44 Рц/Pi-l)] '• ±[0,5+0,05(1,44Рц/Р1-1)] " ±[ 1,0+0,1(1,44 Рц/Р1 -1)] 111 ±[2,0+0,1(1,44Рц/Р1-1)] lv |
0,2 < |cos ф < 0.5 1 от 0,11н до 1,21н | ||
Реактивная электрическая мощность основной гармонической составляющей (Q,) |
от 0,01 Qu до 1,44Qh |
относительная, % |
U от 0,1 Uh до 1 .2Uh |
0,9<|sin ф| < 1.0 | |||
±0,3 1;±0,75 ";±1,5 111 |
1 от 0,02In до 0,051 н | ||
±0,2 ±0,5 “;±1,0 1,1 ±2.0 lv; ±2.0 v |
1 свыше 0.051н до 1,21н | ||
0.5 < |sin ф| < 0,9 | |||
±0,3 ±0,75 ";±1,5 111 |
1 от 0,021цдо0.11ц | ||
±0,2 *;±0,5 “;±1,0 111 ±2.0 IV; ±2,0 v |
I свыше 0,11н до 1,21ц | ||
±0.3 ‘;±0.75 ";±1,5 11 ±2,5 lv; ±2,5 v |
0,2 < |sin ф| < 0.5 1 от 0.11ц до 1,21ц | ||
Активная электрическая мощность гармонической составляющей порядка h (P(h)) |
от 0,003Рц до 0,1 Рн |
относительная,% |
Рн = Uh ■ 1н U от 0,2Uh до 1.2Uh 1 от 0,21ц до 1,21ц Ki(h) и Ku(h) от 1 до 40% |
±5,0 ±10,0 11 |
|cos ф| от 0,9 до 1,0 | ||
|cos ф| от 0.5 до 0.9 | |||
±5,0 ±10,0 11 |
h от 2 до 10 | ||
±10,0 *; ±20.0 11 |
h от 11 до 50 | ||
Суммарный коэффициент гармонических составляющих напряжения (TH Du) |
от 0 до 49,9 |
U от 0,2Uh до 1.2Uh | |
абсолютная; % ±0,05 |
THDu< 1,0 | ||
относительная;% ±5 |
THDu> 1,0 | ||
Суммарный коэффициент гармонических составляющих тока (THDi) |
отО до 49,9 |
I от 0,21ц до 1,21ц | |
абсолютная; % ±0,1 |
THDi < 1.0 | ||
относительная; % ±10 |
THDi> ио_ |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерений погрешности, пределы допускаемой основной погрешности |
Примечание |
Напряжение прямой последовательности основной частоты (Ui) |
от 0 до Uh |
абсолютная, В ±(0,001 Un'>/3) |
U от0,5индо 1.1 Un К2и < 15 % Кои <15% |
Напряжение нулевой последовательности основной частоты (Uo) |
от 0 до Uh |
абсолютная, В ±(0,002 Uh) | |
Напряжение обратной последовательности основной частоты (U2) |
от 0 до Uh |
абсолютная, В ±(0,002UH^3) | |
Коэффициент несимметрии напряжения по обратной последовательности (К2ц) и по нулевой последовательности (Кои) |
от 0 ДО 15 |
абсолютная. % ±0,20 |
U от0,5индо 1,2Uh |
Ток прямой последовател ь ности основной частоты (1,) |
от 0 до 1н |
абсолютная, А |
1 от 0,011н до 1,21н |
±(0.0Пн) ’;±(0,011н) 11 |
1 от 0,051н до 1,21н | ||
Ток нулевой последовательности основной частоты (10) |
от 0 до 1н | ||
Ток обратной последовательности основной частоты (Ь) |
от 0 до 1н |
±(0,021н) ±(0.021н) IV | |
Кратковременная доза фликера |
от 0,2 до 10 |
относительная. %, 5,0 |
f - (Гном ± 1) Гц; AU/U < 20 %; при колебаниях напряжения, имеющих форму меандра |
Примечания:
I Частота гармонической составляющей порядка h равна h-fi;
2 Частота интергармонической составляющей порядка m равна пт fi;
3 Значения погрешности, отмеченные «1», «II», «111», «IV» и «V» относятся к прибору при выполнении измерений с использованием токоизмерительных клещей класса точности 0,1 («1»), 0.2 («II»), 0,5 («III»), 1,0 («IV») и 2,0 («V»), Поминальные значения силы переменного тока (1Н) соответствуют номинальным значениям токоизмерительных клещей из комплекта поставки:
4 Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от UH и IH, соответственно.
Приборы обеспечивают процедуры самотестирования, инициализации и первоначальной установки после подключения к сети питания.
Значения устанавливаемой и измеряемой информации отображаются на встроенном графическом дисплее. В верхней строке графического дисплея постоянно отображаются текущее время (часы, минуты, секунды) и дата (день, месяц^од),. а в нижней строке - схема подключения. Приборы обеспечивают возможность^ задания следующих значений интервала времени усреднения результатов и 1,25 с, 2,5 с, 5 с, 10 с, 1 мин, 15 мин и 30 мин.
Приборы производят расчет и индикацию на дисплее следующих величин: отклонение частоты от значения f0, заданного оператором, Гц; отрицательное и положительное отклонение измеренного значения напряжения от значения Uo, заданного оператором, процент от U(l.
Отклонение частоты от значения заданного оператором определяется как разность между измеренным значением частоты fm и значением f0, введенным в прибор оператором.
Таблица 10 - Метрологические характеристики приборов «Энергомонитор-3.1
KM-x-02-xxl» при поверке ИТН и ИТТ
Измеряемая величина |
Диапазон измерений, единица измерений |
Вид погрешности, пределы допускаемой основной погрешности измерений |
Примечание |
Погрешность напряжения ИТН |
абсолютная, % |
U от 0,2Uhom до 1 ,2Uhom f = (Гном ± 1) Гц | |
±0,1999% |
±0,002 | ||
±1,999% |
±0,02 | ||
±19,99% |
±0,2 | ||
Угловая погрешность ИТН |
абсолютная, мин | ||
±600 мин |
±0,1 | ||
±180° |
±1.0 | ||
Токовая погрешность ИТТ |
абсолютная, % |
1 от 0,011цомдо 1.21ном f=(fnoM± I) Гц | |
±0,1999 % |
±0.002 | ||
±1,999% |
±0,02 | ||
±19.99% |
±0,2 | ||
Угловая погрешность ИТТ |
абсолютная, мин | ||
±600 мин |
±0,1 | ||
±180° |
±1.0 |
Uhom - номинальное вторичное напряжение поверяемого ИТН (100/^3 или 100 В); 1ном - номинальный вторичный ток поверяемого ИТТ (I или 5 А);
Гном - номинальная частота поверяемого ИТТ или ИТН (50 или 60 Гц).
Таблица 11 - Метрологические характеристики приборов модификаций
«Энергомонитор-3.lKM-x-05-xxl» и «Энергомонитор-3.1КМ-х-10-хх1» при поверке ИТН и ИТТ
Измеряемая величина |
Диапазон измерений, единица измерения |
Вид погрешности, пределы допускаемой основной погрешности измерений |
Примечание |
Погрешность напряжения ИТН |
абсолютная, % |
U от 0,2 Uhom до 1.2Uhom 1 (Гном ± 1) Гц | |
±0,1999% |
±0,005 | ||
±1,999% |
±0,05 | ||
±19,99% |
±0,5 | ||
Угловая погрешность ИТН |
абсолютная, мин | ||
±600 мин |
±0.2 | ||
±180° |
±2,0 |
Измеряемая величина |
Диапазон измерений, единица измерения |
Вид погрешности, пределы допускаемой основной погрешности измерений |
Примечание |
Токовая погрешность ИТТ |
абсолютная, % |
1 от 0,011ном до 1,211-юм; f = (Гном ± 1) Гц | |
±0,1999% |
±0,005 | ||
±1,999% |
±0,05 | ||
±19,99% |
±0,5 | ||
Угловая погрешность ИТТ |
абсолютная, мин | ||
±600 мин |
±0,2 | ||
±180° |
±2,0 |
Uhom - номинальное вторичное напряжение поверяемого ИТН (100/\3 или 100 В);
1ном - номинальный вторичный ток поверяемого ИТТ (I или 5 А);
Гном - номинальная частота поверяемого ИТТ или ИТН (50 или 60 Гц).
Таблица 12 - Метрологические характеристики Прибора «Энергомонитор-3.ЗТ1»
Измеряемые величины |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
Действующее (среднеквадратическое) значение переменного напряжения (U) |
от 0,01 Uh до 1,5Uh |
относительная. % ±[0,l±0,01((U„/U) -1)] |
Uh 60(100) 120 (200) 240 (415)В |
Действующее значение напряжения первой гармоники (Ui) |
от 0,01 Uh до I,5U„ |
относительная, % ±[0,2±0,02((UH/U)-l)] | |
Напряжение постоянного тока (Udc) |
ОТ 0.01 Uh ДО 1,5 Un |
относительная, % ±[0,2±0,02((U„/U)-l)] | |
Действующее (среднеквадратическое) значение переменного тока (I) |
от 0,0051ц до 1,51ц’ от0,051н до 1,51н“ от0,051н до 1.51ц*** |
относительная, % ±[0.1±0,01((1„/1)-1)] * ±[О,5+О.О5((1ц/1)-1)] “ ±[1,0±0,05((1н/1)-1)] |
номинальные значения измеряемых действующих значений силы переменного тока определяются и соответствуют номинальным значениям первичных преобразователей тока из комплекта поставки (БТТ, токоизмерительные клещи, УПТТ) из ряда 0.1, 1.0.5. 5. 10. 50, 100. 300. 500, 1000, 3000 А |
Измеряемые величины |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
Действующее значение тока первой гармоники (Ii) |
от 0,0 И,, до 1,51н* от 0,051„ до 1,51н” от0,051„до 1,51,Г” |
относительная, % ±[0,2+0,02((1„/1)-1)] ‘ ±[0,5+0,05((1„/1)-1)] ” ±[1,0+0,05((1,,/!)-!)] *” | |
Фазовый угол между фазными напряжениями первых гармоник (<ри) |
от 0 до 360 |
абсолютная, градус ±0.1 |
0,2U„<U< l.5U„ |
Фазовый угол между напряжением и током первой гармоники одной фазы (<pui), |
от 0 до 360 |
абсолютная, градус ±0,2’ ±0,5” ±0,5*” |
0,2 1н< 1 < 1.51„ 0,2U„<U< 1,5U„ |
Фазовый угол между фазным напряжением и током п-ой гармоники п от 2 до 40. (фицп)) |
от 0 до 360 |
абсолютная, градус ±1,0’ ±3,0“ ±3,0 * ±6,0 ” |
Только для приборов с БТТ и приборов повышенной точности с токоизмерительными клещами Р(п)> 0.0031„U„ 0.1 1н<1< 1.5 1н 2%<К(п)< 15% 2<п< 10 11 <п<40 |
Активная электрическая мощность (Р) |
ot0,01IhUh до 1,51н 1,2UH |
относительная, % ±0,1 *±0,5 ” ±1,0 *” ±0,2 ’ ±0,15 * ±1,0 ” ±2,0 *” ±0,25 * ±[0.25+0,02((Рн/Р)-1)] ’ ±[1,0+0,1((Р„/Р)-1)] ” ±[2,0+0,1((Рн/Р)-1)] *** |
КР= 1 0.1 !„<!< 1.5 1„ 0.01 1н<1<0.1 1н КР 0.5L...I... 0.5С 0,1 1н<1< 1.5 1н 0.02 1„<1<0,1 1н Кр 0,2L... 1... 0.2С 0.1 1н<1 < 1.5 1„ |
Измеряемые величины |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
Реактивная электрическая мощность, вар рассчитывается тремя методами: QH(S2-P2), Q2=Ulsin(p, Q3 - метод перекрестного включения (для трехфазных сетей) |
от 0,01 Ih Uh до 1,51н 1,2UH |
относительная, % ±0,3 * ±1.0 “ ±2,0 *“ ±0,5 * ±2,0 “ ±4,0 ”* |
КР 0,45L...0...-0,45C Кр 0,45C...0...-0,45L 0,1 !„<!< 1,5 !„ Кр 0,86L...0...-0,86C Kp0,86C...0...-0,86L 0,1 1н<1< 1,5 1н |
Полная электрическая мощность |
от 0,01 IitUi, до 1,51н 1,2U„ |
относительная, % ±0,2 ’ ±1,0 “ ±2,0 *” ±2,0 ' ±2,0 ‘*±4,0 *” |
от 0,1 IhUh до 1,51ц 1,2U„ ОТ 0,01 InU,, до 0.1 I„UH ОТ 0.05 IhUh ДО 0,1 IhUh |
Коэффициент мощности (Кр) |
от -1,0 до +1,0 |
абсолютная, % ±0,02 * ±0,05 ” ±0.05 **’ |
от 0.01 IhUh до 1.51н 1,5Uh от 0.051hUh до 1,51н 1,5Uh |
Частота переменного тока (!) |
от 45 до 75 |
абсолютная. Гц ±0,01 |
0,П„<1< 1,51„ 0,lUH<U< 1.5U„ |
Отклонение частоты (!) |
от -5 до +25 |
абсолютная, Гц ±0,01 |
0,Пн<1< 1,51н 0,1Uh<U< I.5Uh |
Установившиеся отклонение напряжения (8Uy) |
от -100 до +40 |
абсолютная, % ±0.2 | |
Коэффициент несимметрии напряжения по обратной последо вател ь ности (Кги) и по нулевой последовательности (Кои) |
от 0 до 50 |
абсолютная ±0.2 | |
Коэффициент искажения синусоидальности кривой напряжения (Кц) |
от 0 до 49,9 |
абсолютная ±0.05 относительная, % ±5.0 |
Кц< 1.0 Кц> 1.0 |
Измеряемые величины |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
Коэффициент п-ой гармонической составляющей напряжения, п от 2 до 40 (Ки(п)) |
от 0 до 49,9 |
абсолютная ±0,05 относительная, % ±5.0 |
Ки(п)< 1,0 Ки(п)>_1,0 |
Коэффициент искажения синусоидальности тока (Ki) |
от 0 до 49,9 |
абсолютная ±0.1 относительная. % ±10.0 |
Ki< 1,0 Ki> 1,0 |
Коэффициент п-ой гармонической составляющей тока, п от 2 до 40 (Ki(n)) |
от 0 до 49,9 |
абсолютная ±0,1 относительная, % ±10,0 |
Ki(n) < 1.0 Ki(n)> 1,0 |
Активная электрическая мощность п-ой гармоники п от 1 до 40 (Р(п) ) |
от 0,0031„ин ДО 0, Пн Ui, |
относительная.% ±5,0 ’ ±10,0 ** ±5.0 ’ ±10,0 ” ±10,0 * ±20,0 ” |
Только для Приборов с БТТ и Приборов повышенной точности с токоизмерительными клещами 0,1 !„<!< 1.5 1„ 2<К(п) Кр = 1 КР 0,5L...l... 0,5С 2<п< 10 1 1 < п < 40 |
Ток прямой последовательности (1ц1)), нулевой последовательности (lo(i)) и обратной последовательност и (bin) |
от 0 до 1„ |
абсолютная. А ±0,002 1н * ±0,01 1„ " ±0.02 1н ’’’ |
0,01 1н<1< 1,5 1н |
Напряжение прямой последовательности (U к । >), нулевой последовательности (Uo(i)) и обратной последовательности (02(1)) |
ОТ 0 ДО U|, |
абсолютная. В ±0,002 UH | |
Активная мощность прямой последовательности (Р|(!>), нулевой последовательности (Рои;) и обратной последовательност и (Ргц)) |
от 0,011„U„ ДО 1,5I„ Uh |
абсолютная ±0,0025Р„ ’ ±0.0IP,, *’ ±0,02Р„ |
0.1 !„<!< 1.5 1„ |
Измеряемые величины |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
Фазовый угол между напряжением и током прямой последовательности (срыл), между напряжением и током нулевой последовательности (cpoui) и между напряжением и током обратной последовательности (ф21л) |
от 0° до 360° |
не нормируются | |
Длительность провала напряжения (Д1„) |
от 0,02 |
абсолютная, с ±0,02 |
49Гц<1'<51 Гц |
Глубина провала напряжения (8Un) |
от 10 до 100 |
относительная, % ±10,0 |
49 Гц < f < 51 Гц |
Коэффициент временного перенапряжения (Кпер I)) |
от 1,10 до 7,99 |
относительная, % ±2,0 |
49 Гц < f < 51 Гц |
Длительность временного перенапряжения (tllep) |
от 0,01 |
абсолютная, с ±0,02 |
49 Гц < f < 51 Гц |
Кратковременная доза фликера |
от 0,25 до 10 |
относительная, % ±5,0 |
49 Гц < f < 51 Гц Ди/U < 20% при колебаниях напряжения имеющих форму меандра |
Амплитудная погрешность измерительных трансформаторов напряжения (Afu) |
от 0,1 до 100 |
абсолютная, % ±(0.02 +0,02|Afu |) |
0.8 U„<U< 1.5 U„ |
Угловая погрешность измерительных трансформаторов напряжения (ДЗи) |
от 0, Г до 180° |
абсолютная, мин ±(1,0 + 0,1|ДЗи|) |
0,8 UH<U< 1,5 UH |
Амплитудная погрешность измерительных трансформаторов тока (Sr.) |
от 0,1 до 100 |
абсолютная. % ±(0.02 +0.02| 8г, |) |
0.01 1н<1< 1,5 1н 7 |
Измеряемые величины |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
Угловая погрешность измерительных трансформаторе в тока (А81) |
от 0.2' до 180° |
абсолютная, мин ±(1,0 + 0,1|Д 8, |) |
0.01 1н<1< 1,5 1„ |
Полная мощность нагрузки ТТ TH |
от 12 до 100 от 10 до 1200 |
относительная, % ±2,0 ±2,0 | |
Тангенсу |
от 0 до 8 |
абсолютная ±[0.005+0.003(tg^)2]* ±[0.02+0,015(tg (Р )2]” ±[0,02+0,015(tg^)2]*” |
от 0.01 IhUh до 1,51„I,2Uh |
Пиковое значение напряжения |
ОТ 0,1 ин ДО 2,1 Uh |
приведённая,% ±0,2 |
в полосе 0.6 ... 2.0 кГц: Кг < 30 %, К(п)< 10% |
Амплитудное значение напряжения |
ОТ 0,1 Uh ДО 2,1 Uii |
относительная. % ±[0.2 + 0,02|2U„/U-l|] ±[0,5 + 0,05|2U„/U-l|] |
в полосе 0,6 ... 2,0 кГц: Кг < 30 %, К(п)< 10% f <400 Гц 400 Гц < f < 600 Гц |
Текущее время |
— |
абсолютная, с/сут ±2 |
В диапазоне температур от 10 °C до 35 °C |
* Для Прибора ЭМ-З.ЗТ1 с блоком трансформаторов тока.
* * Для Прибора ЭМ-З.ЗТ1 повышенной точности с токоизмерительными клещами.
* ** Для Прибора ЭМ-З.ЗТ1 обычной точности с токоизмерительными клещами.
Отсутствия знаков *, **, *** означает, что данное значение действительно для Приборов ЭМ-З.ЗТ1 обычной и повышенной точности с токоизмерительными клещами и для Приборов Эм-S.ЗТ1 с блоком трансформаторов тока.
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 13
Наименование характеристика |
Значение |
Потребляемая мощность от сети питания. В-A, не более |
2200*7900** |
Габаритные размеры стойки, мм, не более - длина - ширина -высота |
700 600 2000 |
Средняя наработка на отказ, ч |
10000 |
Средний срок службы, лет |
10 V- |
*- для установок «УППУ-МЭ ХХ-С» **- для установок «УППУ-МЭ ХХ-П» |
Наименование характеристика |
Значение |
Масса, кг, не более: - укомплектованной стойки модификации «УППУ-МЭ 3.1КМ-С»; - каждого из двух блоков модификации «УППУ-МЭ ХХ-П» |
70 15 |
Условия эксплуатации стационарной установки: - температура окружающего воздуха. °C - относительная влажность воздуха, %, не более - атмосферное давление, кПа (мм рт. ст.) Условия эксплуатации переносной установки соответствуют установленным в методике поверки конкретного типа поверяемого СИ при проведении его поверки, но не должны выходить за пределы рабочих условий применения эталонных СИ, входящих в комплектность Установок |
23 ±2 80 при 25 °C 84- 106,7 (630- 800) |
Установка обеспечивает технические характеристики по истечении времени установления рабочего режима не менее 30 мин.
Возможно расширение сервисных функций установки в части архивирования информации и формирования протоколов поверки, в соответствии с договором поставки.
Дополнительные погрешности Установки соответствуют дополнительным погрешностям эталонных СИ. входящих в комплект установки.
Комплектность
Таблица 14 - Комплектность Установки модификации «УППУ-МЭ 3.1КМ-С»
Наименование |
Обозначение |
Кол-во |
Блок генератора-синтезатора «Энергоформа-3.1» |
МС2.211.002 |
1 шт. |
Прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 КМ С» |
МСЗ.055.026 |
1 шт. |
Усилитель переменного тока «УТ-3.1» 11 |
МС2.032.101 |
3 шт. |
Усилитель напряжения переменного тока «УН-3.1» ” |
МС2.032.102 |
1 шт. |
Усилитель напряжения и силы постоянного тока «УТНП» 2) |
МС2.032.003 |
1 шт. |
Блок коммутации «БК-3.1» |
МСЗ.609.003 |
1 шт. |
Стойка приборная |
МС4.106.003 |
1 шт. |
Кабель для связи по интерфейсу USB | ||
Программное обеспечение («Энергоформа УППУ», «Энергоформа», «Энергомониторинг СИ», «Калибровка генератора») на CD |
МС2.702.001 Д1 |
1 шт. |
Кабель для связи по интерфейсу RS-232 |
МС6.705.004 |
2 шт. |
Кабель питания |
АС-102 «Евро» |
1 комплект |
Кабели измерительные |
МС6.705.005 |
1 комплект |
Наименование |
Обозначение |
Кол-во | |
Руководство по эксплуатации |
МС2.702.500 РЭ |
1 экз. | |
Паспорт |
МС2.702.500 ПС |
1 экз. | |
Методика поверки |
МС2.702.500 МП |
1 экз. | |
Удлинитель сетевой компьютерный |
1 комплект | ||
Упаковка |
1 комплект | ||
Дополнительные принадлежности *: | |||
Преобразователи постоянного тока и напряжения в частоту «птнч» |
МС2.725.001 |
1(3) шт. | |
Ethernet коммутатор |
1 шт. | ||
Преобразователь интерфейса «USB- 4 RS232» |
МС2.008.002ПС |
1 шт | |
Калиброванные катушки (10 витков) для поверки приборов с то ко из ме р ите л ь н ы м и кл е ш ам и |
МС4.761.008 |
3 шт. | |
Калиброванные катушки (20 витков) для поверки приборов с токоизмерительными клешами |
МС4.761.008-1 |
3 шт. | |
Комплект калиброванных катушек (100 витков) для поверки приборов с токоизмерительными клещами |
МС4.769.500 |
1 комплект | |
Универсальное устройство для навески счетчиков |
МСЗ.621.010 |
1 шт. | |
Трехфазный индуктивный делитель 1:10, 1:100 «ДНИ-3.1» |
МС2.727.501 |
1 шт. | |
Стол рабочий |
1 шт. | ||
Стол оператора |
1 шт. | ||
Кресло оператора |
1 шт. | ||
Компьютер типа IBM PC |
1 шт. | ||
Принтер лазерный |
1 шт. | ||
Примечания 1’Модификация устройств определяется модификацией Установки. 2’Устройство поставляется только для модификации «УППУ-МЭ 3.1 КМ-С-02Д». * Дополнительные принадлежности поставляются в соответствии с договором поставки. |
Таблица 15 - Комплектность Установки модификации «УППУ-МЭ ХХ-П»
Наименование |
Обозначение |
Кол-во |
Источник переменного тока и напряжения трехфазный программируемый «Энергоформа 3.3» или «Энергоформа 3.3-100» п |
МС2.211.001 |
1 шт. |
Прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 КМ П» |), или «Энергомонитор-3.ЗТ1» |
МСЗ.055.026 (МСЗ.055.028) |
1 шт. |
Программное обеспечение («Энергоформа УППУ», «Энергоформа», «Энергомониторинг СИ», «Калибровка генератора») на CD |
МС2.702.001 Д1 |
1 шт. |
Кабель для связи по интерфейсу RS-232 |
МС6.705.004 |
2 шт. |
Кабель питания |
АС-102 «Евро» |
1 комплект |
Кабели измерительные |
МС6.705.005 |
1 комплект |
Руководство по эксплуатации |
МС2.702.500 РЭ |
1 экз. |
Паспорт |
МС2.702.500 ПС |
1 экз. |
Методика поверки |
МС2.702.500 МП |
J-экз. |
Упаковка |
I ^омплекд |
Наименование |
Обозначение |
Кол-во |
Дополнительные принадлежности *: | ||
Преобразователи постоянного тока и напряжения в частоту «ПТНЧ» |
МС2.725.001 |
1 шт. |
Преобразователь интерфейса «USB-4 R.S232» |
МС2.008.002ПС |
1 шт. |
Калиброванные катушки (10 витков) для поверки приборов с токоизмерительными клешами |
МС4.761.008 |
3 шт. |
Калиброванные катушки (20 витков) для поверки приборов с токоизмерительными клешами |
МС4.761.008-1 |
3 шт. |
Комплект калиброванных катушек (100 витков) для поверки приборов с токоизмерительными клещами |
МС4.769.500 |
1 комплект |
Универсальное устройство для навески счетчиков |
МСЗ.621.010 |
1 шт. |
Стол рабочий складной |
1 шт. | |
Стол оператора складной |
1 шт. | |
Кресло оператора складное |
1 шт. | |
Ноутбук |
1 шт. | |
Принтер лазерный |
1 шт. | |
Трехфазный индуктивный делитель 1:10, Г. 100 «ДНИ-3.1» |
MC2.727.50I |
1 шт. |
Примечания 11 Модификация устройств определяется модификацией Установки. * Дополнительные принадлежности поставляются в соответствии с договором поставки |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по МС2.702.500-01 МП «ГСП. Установка поверочная универсальная «УППУ-МЭ». Методика поверки».
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин.
Общие технические условия»;
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Госстандарта от 30 декабря 2019 г. № 3457
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-Ю’1 до 2-109 Гц, утвержденная приказом Госстандарта от 29 мая 2018 г. № 1053
Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот! •! О’1 до ГЮУГц, утвержденная приказом Госстандарта от 14 мая 2015 г. № 1^75 Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне частот 1 - 10’16 до 100 А, утвержденная приказом Госстандарта от 1 октября 2018 г. № 2091 ГОСТ 8.551-2013 «ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц, утвержденная приказом Госстандарта от И июня 2014 г. № 542 ст.»;
ГОСТ Р.762-201Г «ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник»;
ТУ 4381-037-49976497-2013 «Установка поверочная универсальная «УППУ-МЭ». Технические условия»;
методику поверки:
МС2.702.500-01 МП «ГСИ. Установка поверочная универсальная «УППУ-МЭ». Методика поверки».
Смотрите также
