Расходомеры-счетчики электромагнитные "ЭЛЕМЕР-РЭМ"
| Номер в ГРСИ РФ: | РБ 03 07 8529 22 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
|
Описание типа РБ 03 07 8529 22 [2022-01-24]
rb-03-07-8529-22_2022-01-24.pdf
|
Скачать |
Описание: принцип действия расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» основан на явлении электромагнитной индукции:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 8529 22 |
| Наименование | Расходомеры-счетчики электромагнитные "ЭЛЕМЕР-РЭМ" |
| Год регистрации | 2022 |
| Номер сертификата | 14774 |
| Дата регистрации | 2022-01-03 |
| Срок действия | 2024-04-22 |
| Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 месяцев |
| Методика поверки | МП 0877-1-2018 "Расходомеры-счетчики электромагнитные "ЭЛЕМЕР-РЭМ". Методика поверки". (2018) |
| Признание поверки | Первичная поверка ООО НПП «ЭЛЕМЕР» (аттестат аккредитации -№RA.RU.311317, шифр повери-тельного клейма - ВСП) (Комиссия №26-21). |
Поверители
Скачать
|
Описание типа РБ 03 07 8529 22 [2022-01-24]
rb-03-07-8529-22_2022-01-24.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» основан на явлении электромагнитной индукции:
в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила, пропорциональная скорости потока жидкости, которой, в свою очередь, пропорционален объемный расход жидкости.
В состав расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» входят: первичный преобразователь расхода, устанавливаемый в трубопровод с рабочей жидкостью, блок преобразования расхода и блоки коммутации (при раздельном исполнении).
Первичный преобразователь расхода представляет собой участок трубопровода, изготовленный из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), и помещенный в систему электромагнитов. Система электромагнитов создает магнитное поле в потоке жидкости. На внутренней поверхности первичного преобразователя расхода расположены контактирующие с протекающей жидкостью электроды, с которых снимается наводимая электродвижущая сила.
Блок преобразования расхода принимает и обрабатывает сигнал от первичного преобразователя расхода, вычисляет объемный расход, объем жидкости и преобразует их в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола, или в цифровой сигнал интерфейса R.S-485 с протоколом обмена ModBus, или в сигналы интерфейса Foundation fieldbus, или частотный, или импульсный, или в релейный сигнал. Блок преобразования расхода может быть укомплектован индикатором и клавиатурой. Токовый и частотный выходные сигналы расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» используются для передачи объемного расхода жидкости, импульсный выходной сигнал - объема жидкости. Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» измеряют объемный расход и объем жидкости в прямом и обратном направлениях потока жидкости. Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» имеют два варианта конструктивного исполнения: компактное, когда первичный преобразователь расхода совмещен с блоком преобразования расхода в единую конструкцию и раздельное, когда блок преобразования расхода размещается отдельно от первичного преобразователя расхода и монтируется удаленно (на стойку или на стену). При раздельном исполнении блок преобразования расхода и первичный преобразователь расхода соединяются кабелем через блоки коммутации. / ■/ \
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» выпускаются в различных исполнениях, которые отличаются: V « V областью применения;
материалом футеровки и электродов;
типом присоединения к трубопроводу (фланцевый, «сэндвич», резьбовой, кламп); вариантами блока преобразования расхода (исполнения БПР-02, БПР-03 и БПР-04, отличающихся внешним видом, вариантами выходных сигналов, питанием, возможностью индикации);
метрологическими характеристиками (индексы исполнения А02, В05, Cl. D2 и А05).
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» в зависимости от области применения имеют исполнения: общепромышленное;
взрывобезопасное с видом взрывозащиты «взрывонепроницаемая оболочка» (Exd);
взрывобезопасное с видом взрывозащиты «защита вида «п» (Ехп);
атомное для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (А);
взрывобезопасное для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (AExd, АЕхп).
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» могут конфигурироваться посредством HART-коммуникатора или внешнего компьютера, а также непосредственно в блоке преобразования расхода с использованием меню.
Общий вид расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» представлен на рисунках 1-3.

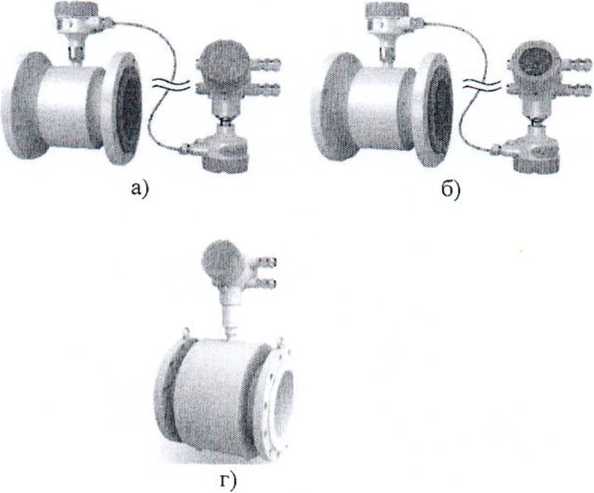

Рисунок 1 - Общий
вид расходомеров-счетчиков «ЭЛЕМЕР-РЭМ»:
а) раздельное исполнение без индикации;
6) раздельное исполнение с индикацией;
в) раздельное исполнение с индикацией; г) компактное исполнение без индикации; д) компактное исполнение с индикацией.
Примечание - На примере комплектации первичного преобразователя расхода фланцевого исполнения с блоком преобразования расхода исполнения БПР-03 (позиции а), б), г), д)), БПР-04 (позиция в))
Место нанесения знака поверки
Место нанесения знака поверки
Рисунок 2 - Общий вид блоков преобразования расхода (БПР) и блока коммутации расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ»:
Место нанесения знака поверки е)
а) исполнение БПР-02 с индикацией;
6) исполнение БПР-02 без индикации;
в) исполнение БПР-03 с индикацией;
г) исполнение БПР-03 без индикации;
д) исполнение БПР-04 с индикацией;
е) блок коммутации.

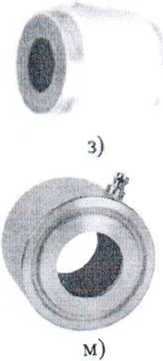

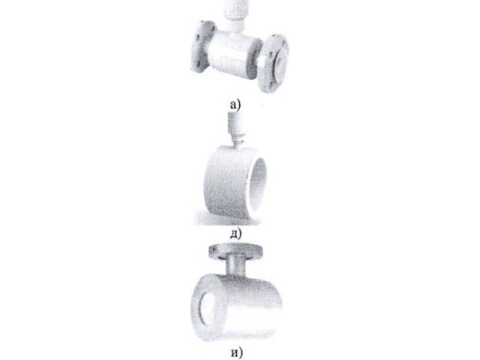

Рисунок 3 - Общий вид первичных преобразователей расхода расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ»
а)-л) для давления измеряемой среды не более 1,6; 2,5; 4 МПа, м) для давления измеряемой среды не более 1,6; 2,5; 4; 25 МПа.
Защита от несанкционированного доступа расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» осуществляется пломбировкой корпуса блоков преобразования расхода (БПР) и блоков коммутации (при наличии) с помощью металлических пломб, навешиваемых на проволоку, проведенную через специальные пломбировочные отверстия, и наклейки, которые разрушаются при попытке вскрытия. Схема и места пломбировки от несанкционированного доступа расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» представлены на рисунке 4.

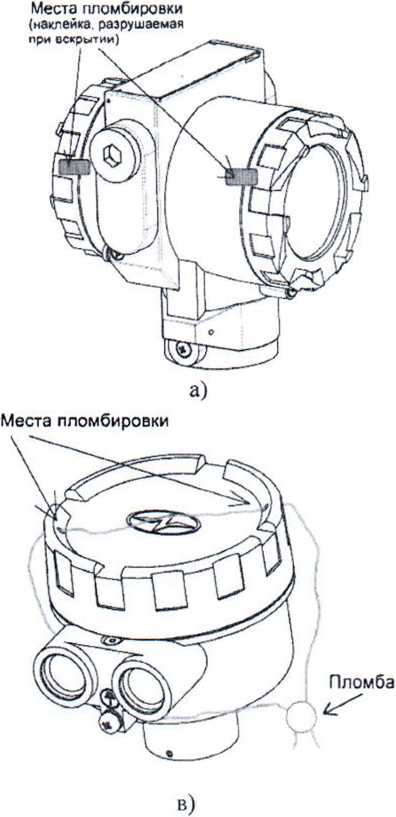

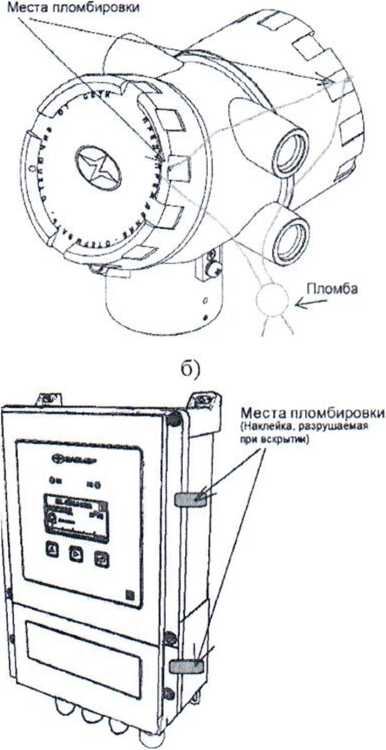

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение мест пломбировки от несанкционированного доступа расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ»:
а) блок преобразования расхода (БПР) исполнения БПР-02;
6) блок преобразования расхода (БПР) исполнения БПР-03;
в) блок коммутации;
г) блок преобразования расхода (БПР) исполнения БПР-04.
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости, м3/ч |
см.таблицу 3 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, %: а) индекс исполнения А02: в диапазоне расходов от Qri до QHail6 б) индекс исполнения В05: в диапазоне расходов от QHa„M до QHat)6 в) индекс исполнения С1: в диапазоне расходов от QHaHM до QHail6 г) индекс исполнения D2: в диапазоне расходов от Q„ailM ДО QHan6 д) индекс исполнения А05: в диапазоне расходов от Qn (включительно) до QHa„6 в диапазоне расходов от QHaHM до Qn |
±0,2 ±0,5 ±1.0 ±2,0 ±0,2 ±0,5 |
|
Пределы допускаемой приведенной погрешности к диапазону выходного сигнала при преобразовании объемного расхода жидкости в аналоговый сигнал силы постоянного тока от 4 до 20 мА °, % |
±0.05 |
|
'Тели объемный расход выводится с расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» в виде аналогового сигнала силы постоянного тока от 4 до 20 мА, при расчете пределов погрешности измерений необходимо учитывать составляющую, вызванную погрешностью преобразования цифрового сигнала в аналоговый сигнал силы постоянного тока от 4 до 20 мА расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ». Примечание - Приняты следующие сокращения: Qhuhm - наименьший расход, м3/ч; Qn - переходный расход, м3/ч; Qnan6 ~ наибольший расход, м3/ч. | |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значение |
1 |
|
Номинальный диаметр |
от DN 15 до DN 400 | |
|
Измеряемая среда |
жидкость с удельной электрической проводимостью не менее 2 • 10"4 См/м | |
|
Температура измеряемой среды, "С |
от -40 до +180 | |
|
Давление измеряемой среды, МПа, не более Выходные сигналы |
1,6: 2. 5; 4: 251 ’ частотный, импульсный, релейный, токовый от 4 до 20 мА, цифровой (HART, ModBus, Foundation Fieldbus) | |
|
Параметры электрического питания0: напряжение постоянного тока. В напряжение переменного тока. В частота переменного тока. Гц Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более: длина ширина высота |
от 18 до 42; от] 50 до 249 от 130 до 249 50 ± 1 : 680 II Ire 650 V U 720 V4; |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
180 |
|
Условия эксплуатации: температура окружающей среды, °C относительная влажность при температуре плюс 35 °C, %, не более атмосферное давление, кПа |
от -60 до+70 98 от 84,0 до 106,7 |
|
Степень защиты от воздействия окружающей среды: для первичного преобразователя расхода для блока преобразования расхода |
IP67,1Р683’ 1Р67 |
|
Маркировка взрывозащиты2’ |
1Ех d ПС Т6...ТЗ Gb X Ex tb 11 IC T85 °C...T200 °C Db X 2Ex nA ПС T6...T3 Gc X Ex tc 11 IC T85 °C...T 200 °C De X |
|
Средний срок службы, лет: для исполнений «ЭЛЕМЕР-РЭМ», «ЭЛЕМЕР-РЭМ- Exd», «ЭЛЕМЕР-РЭМ-Ехп» для исполнений «ЭЛЕМЕР-РЭМ-А», «ЭЛЕМЕР-РЭМ-АЕх», «ЭЛЕМЕР-РЭМ-АЕхп» |
15 30 |
|
Средняя наработка на отказ, ч: для исполнений «ЭЛЕМЕР-РЭМ», «ЭЛЕМЕР-РЭМ- Exd», «ЭЛЕМЕР-РЭМ-Ехп» для исполнений «ЭЛЕМЕР-РЭМ-А», «ЭЛЕМЕР-РЭМ-АЕх», «ЭЛЕМЕР-РЭМ-АЕхп» |
150000 270000 |
|
°В зависимости от исполнения, конкретное значение указывается в паспорте на расходомер-счетчик электромагнитный «ЭЛЕМЕР-РЭМ». 2’В зависимости от исполнения. ^’Опционально для первичного преобразователя расхода раздельного конструктивного исполнения. | |
Таблица 3 - Номинальные диаметры, диапазоны измерений объемного расхода
жидкости
|
Номинальный диаметр |
Наименьший расход, м7ч |
Переходный расход, м7ч |
Наибольший расход, м3/ч |
|
DN15 |
0,033 |
0,065 |
6.5 |
|
DN20 |
0,06 |
0,12 |
12 |
|
DN25 |
0,09 |
0,18 |
18 |
|
DN32 |
0,15 |
0,30 |
30 |
|
DN40 |
0,23 |
0,45 |
46 |
|
DN50 |
0,36 |
0,72 |
72 |
|
DN65 |
0,60 |
1,20 |
120 |
|
DN80 |
0,90 |
1,80 |
182 |
|
DN100 |
1,40 |
2,80 |
284 |
|
DN125 |
2,15 |
4,30 |
443 |
|
DN150 |
3,25 |
6,50 |
650 |
|
DN200 |
5,75 |
11,50 |
1150 |
|
DN250 |
9,00 |
18,00 |
1800/ ( |
|
DN300 DN400 |
12,60 22,50 |
25,20 45,00 |
2547 \\ V- 4528 \ .....................................-........ С -- |
Комплектность
Таблица 4
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик электромагнитный |
«ЭЛЕМЕР-РЭМ» |
1 шт. |
|
Программное обеспечение на CD-диске или флеш-носителе |
- |
1 шт. |
|
Комплект монтажных частей (в соответствии с заказом) |
- |
1 ком пл. |
|
Руководство по эксплуатации |
НКГЖ.407112.001 РЭ |
1 шт. |
|
Паспорт |
НКГЖ.407112.001_ПС |
1 шт. |
|
Методика поверки |
МП 0877-1-2018 |
1 шт. |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по МП 0877-1-2018 «Инструкция. Государственная система обеспечения единства измерений. Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ». Методика поверки», утвержденному ФГУП «ВНИИР» 28 ноября 2018 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
Приказ от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-154-13282997-2017 «Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ. Технические условия»;
методику поверки:
МП 0877-1-2018 «Инструкция. Государственная система обеспечения единства измерений. Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ». Методика поверки».
Перечень средств поверки:
рабочий эталон единицы объема жидкости в потоке и объемного расхода жидкости 1-го или 2-го разряда в соответствии с частью 1 (Приложение А) Приказа Госстандарта от 7 февраля 2018 г. № 256, соотношение пределов относительной погрешности эталона и поверяемого расходомера-счетчика электромагнитного «ЭЛЕМЕР-РЭМ» должно быть не более 1:3;
калибратор многофункциональный и коммуникатор ВЕАМЕХ^^Сб"^ (регистрационный номер 52489-13), диапазон измерений силы постоянной Тока \ от минус 25 до 25 мА, пределы допускаемой основной погрешности измерений 'j ±(0,01 % показания + 1 мкА). \\у- - V
Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус и (или) свидетельство о поверке и (или) в паспорт расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭ М».
Идентификация программного обеспечения представлена в таблицах 5, 6.
Таблица 5 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
по ModBus |
по HART |
no Foundation fieldbus | |
|
Идентификационное наименование |
BPRO3MB_verl7.hex BPR.04MB_verl0.hex |
BPR02_verI2.hex BPRO3H ver06.hex |
BPR03F_vl3.hex |
|
Номер версии (идентификационный номер) |
17 10 |
12 6 |
13 |
|
Цифровой идентификатор |
— | ||
Примечание - Номер версии (идентификационный номер) указывается в паспорте расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ».
Таблица 6 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
по ModBus |
Значение по HART |
по Foundation fieldbus |
|
Идентификационное наименование |
MODBUS_config.exe |
SetupHAR Tuianager _ v4.2.4.exe |
Setup_fieldbusconfigver 5_0.exe |
|
Номер версии (идентификационный номер) |
2.01.0008 |
4.2.4 |
5.0 |
|
Цифровой идентификатор |
— | ||
Примечание - Номер версии (идентификационный номер) указывается в паспорте расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭ М>>.
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» имеют внутреннее и внешнее программное обеспечение.
Внутреннее программное обеспечение состоит из встроенной в микропроцессорный модуль расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» метрологически значимой части программного обеспечения. Внутреннее программное обеспечение является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего программного обеспечения «высокий» в соответствии с Р 50.2.077-2014*.
Внешнее программное обеспечение служит для конфигурирования расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ», подстройки.> получения значений измеряемых величин, получения диагностЦчёСкОй4' информации о функционировании расходомеров-счетчиков электрофи-нитных «ЭЛЕМЕР-РЭМ» и не оказывает влияния на метрологические характеристики Э расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ». >
^Приведенная по тексту ссылка на документ «Р» носят справочный характер.
