Устройства измерительные электрической прочности и сопротивления изоляции РЕТОМтм 6000
| Номер в ГРСИ РФ: | РБ 03 13 8527 22 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО «НПП «Динамика», г. Чебоксары |
|
Описание типа РБ 03 13 8527 22 [2022-01-24]
rb-03-13-8527-22_2022-01-24.pdf
|
Скачать |
Описание: принцип действия устройств основан на преобразовании напряжения переменного тока питающей однофазной сети с помощью силового повышающего трансформатора, установленного в первичной цепи, в высокое напряжение переменного тока, либо с помощью однополупериодного выпрямителя -в напряжение постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 8527 22 |
| Наименование | Устройства измерительные электрической прочности и сопротивления изоляции РЕТОМтм 6000 |
| Год регистрации | 2022 |
| Номер сертификата | 14772 |
| Дата регистрации | 2022-01-03 |
| Срок действия | 2025-06-30 |
| Получатель сертификата | ООО «НПП «Динамика», г. Чебоксары, Российская Федерация |
Производитель / Заявитель
ООО «НПП «Динамика», г. Чебоксары
Адрес: 428015, г. Чебоксары, ул.Анисимова, д.6
Контакты: тел./факс: (8352) 58-07-13, 45-81-26, dynamics@chtts.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Ркспублике Беларусь ввиду отсутствия набора нагрузочных сопротивлений (100 МОм - 2 ГОм; 500 Ом, 2000 Вт; 2000 Ом, 2000 Вт; 6 кОм, 1500 Вт; 300 кОм, 120 Вт) |
| Методика поверки | поверку проводить по БРГА.441322.028 МП «Устройства измерительные электрической прочности и сопротивления изоляции РЕТОМтм-6000. Методика поверки», утвержденной в 2010 г. |
| Признание поверки | Первичная поверка Чувашский ЦСМ (аттестат аккредитации -№RA.RU.311221, шифр повери-тельного клейма-АР) (Комиссия №26-21). |
Поверители
Скачать
|
Описание типа РБ 03 13 8527 22 [2022-01-24]
rb-03-13-8527-22_2022-01-24.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия устройств основан на преобразовании напряжения переменного тока питающей однофазной сети с помощью силового повышающего трансформатора, установленного в первичной цепи, в высокое напряжение переменного тока, либо с помощью однополупериодного выпрямителя -в напряжение постоянного тока.
Функционально устройство состоит из силового источника регулируемого высокого напряжения и измерительной части, которая содержит встроенные измерители напряжения и тока утечки объекта испытания, мегаомметр и секундомер (таймер).
Источник высокого напряжения состоит из автотрансформатора, силового повышающего трансформатора, вторичные обмотки которого генерируют высокое напряжение. Цепи вторичной обмотки повышающего трансформатора соединены с высоковольтными гнездами «-U1 2 кВ», «-U2 3 кВ», «=U3 6 кВ», «-U4 6 кВ», к которым подключаются объекты испытания. Для формирования постоянного напряжения используется однополупериодный выпрямитель. Регулирование напряжения автотрансформатора осуществляется с помощью шагового двигателя. Измерение выходного напряжения, тока утечки и сопротивления изоляции осуществляется с помощью соответствующих делителей, шунтов и трансформатора тока, от которых сигналы, соответствующие установленному напряжению и току утечки, после преобразования АЦП и математической обработки поступают на цифровой индикатор, где высвечиваются значения тока утечки и напряжения на объекте испытания, сопротивления изоляции, время пробоя.
Таймер организован на базе микропроцессора. С помощью таймера можно задавать разные значения времени воспроизведения высокого напряжения.
Управление работой источника высокого напряжения, измерителей напряжения, тока утечки и сопротивления, таймером осуществляют плата управления и микроконтроллер.
Устройство РЕТОМ™-6000 выполнено в пластиковом ударопрочном корпусе. Рабочее положение вертикальное (лицевая панель параллельна плоскости земли). Рабочее поле устройства сосредоточено на лицевой панели.
В устройстве предусмотрены специальные меры, обеспечивающие безодастюсть проведения работ. К ним относятся: Az |< \
а) блокировка воспроизведения высокого напряжения на объект испытания при открытой дверце защитного ограждения;
б) автоматическое аварийное отключение высокого напряжения от испытуемого объекта:
1) при превышении напряжения свыше максимального значения на высоковольтном выводе;
2) при превышении тока утечки на объекте заданного значения (при пробое изоляции);
в) ручное аварийное отключение при помощи кнопки «АВАРИЙНОЕ ОТКЛЮЧЕНИЕ»;
г) индикация наличия высокого напряжения на высоковольтных гнездах (индикатор «Высокое напряжение!»);
д) наличие звуковой сигнализации следующих сигналов: «Наличие высокого напряжения», «Пробой», «Окончание счета таймера»

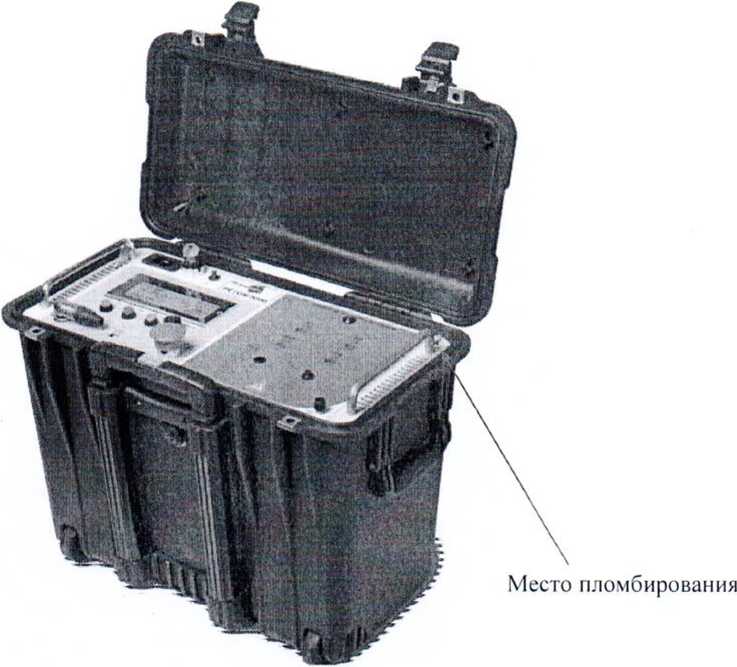

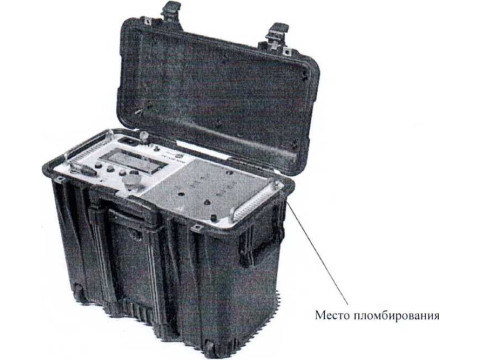

Рисунок 1 - Внешний вид устройств РЕТОМ™-6000
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерения среднеквадратических значений высокого напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ |
от 0,3 до 6 |
|
Диапазон измерения высокого напряжения постоянного тока с учетом амплитуды пульсаций, кВ |
от 0,6 до 6 |
|
Пределы допускаемой относительной основной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, % |
±2 |
|
Пределы допускаемой относительной основной погрешности измерения напряжения постоянного тока с амплитудой пульсаций, не превышающей 5 % от установленного значения напряжения, % |
±2 |
|
Диапазон измерения электрического сопротивления изоляции |
от 100 кОм до 2 ГОм |
|
Пределы допускаемой относительной основной погрешности измерения электрического сопротивления изоляции,% |
±5 |
|
Диапазон измерений силы переменного тока синусоидальной формы частотой 50 Гц при снятии вольт-амперной характеристики, мА |
от 100 до 2000 |
|
Пределы допускаемой относительной основной погрешности измерения силы переменного тока синусоидальной формы частотой 50 Гц, % |
±1 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значение |
|
Коэффициент несинусоидальности напряжения переменного тока, не более, % |
5 |
|
Коэффициент пульсации напряжения постоянного тока, не более, % |
5 |
|
Время установления рабочего режима, не более, с |
10 |
|
Нормальные условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление. кПа |
20 ±5 от 30 до 80 от 84 до 106 |
|
Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха при 25 °C, не более, % - атмосферное давление. кПа |
от минус 10 до плюс 40 80 от 84 до 106.7 |
|
Питание устройства |
однофазная сеть переменного тока номинальной nacj^tTfroO. Гц с напряжением (220^^2) В |
|
Потребляемая мощность, не более. В-А |
2200 / / |
Продолжение таблицы 2
|
Режим работы |
повторно-кратковременный с максимальной нагрузкой с продолжительностью включения 15 минут, с перерывами между включениями 5 минут |
|
Габаритные размеры устройства ШхВхГ, мм, не более |
540 х 460 х 300 |
|
Масса устройства, кг, не более |
35 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
6 |
|
Среднее время восстановления, не более, ч |
4 |
Примечание: пределы допускаемых дополнительных погрешностей устройства в диапазоне рабочих температур не превышают половины пределов допускаемых основных погрешностей устройства на каждые 10 °C изменения температуры окружающей среды.
Комплектность
Таблица 3
|
№№ п/п |
Наименование |
Кол-во |
|
1 |
Устройство измерительное электрической прочности и сопротивления изоляции РЕТОМ™-6000 |
1 шт. |
|
2 |
Кабель сетевой |
1 шт. |
|
3 |
Комплект ЗИП согласно ведомости ЗИП БРГА.441322.028 ЗИ |
1 шт. |
|
Комплект эксплуатационных документов согласно БРГА.441322.028 |
ЗЭ | |
|
4 |
Паспорт БРГА.441322.028 ПС |
1 шт. |
|
5 |
Руководство по эксплуатации БРГА.441322.028 РЭ |
1 шт. |
|
6 |
Методика поверки БРГА.441322.028 МП |
1 шт. |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по БРГА.441322.028 МП «Устройства измерительные электрической прочности и сопротивления изоляции РЕТОМ™-6000. Методика поверки», утвержденным ФГУП «ВНИИМС» в августе 2010 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы,
устанавливающие:
требования к типу средств измерений:
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измс^нйя, управления и лабораторного применения. Часть 1. Общие требования»; . f
ГОСТ Р 51522.1 -201Г «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний»;
ТУ 4222-021-13092133-2010 «Устройства измерительные электрической прочности и сопротивления изоляции РЕТОМ™-6000. Технические условия»; методику поверки:
БРГА.441322.028 МП «Устройства измерительные электрической прочности и сопротивления изоляции РЕТОМ™-6000. Методика поверки».
Перечень средств поверки:
Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
Идентификация программного обеспечения представлена в таблице. Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Retom6000 v0 5 6.hex |
|
Номер версии (идентификационный номер) ПО |
Не ниже 0.5.6 |
|
Цифровой идентификатор ПО |
По версии ПО |
|
Другие идентификационные данные (если имеются) |
— |
Устройства имеют встроенное программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно на одном микроконтроллере, который используется в плате управления. Встроенное ПО является метрологически значимым. Вклад ПО в суммарную погрешность устройств незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой. Метрологические характеристики устройств нормированы с учетом влияния ПО.
Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) устройств предприятием-изготовителем и недоступна для потребителя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014*.
*Приведенные по тексту ссылки на документы «ГОСТ Р», «Р» носят справочный характер.
