Измерители геометрических параметров бревен ВЕКТОР-3D
| Номер в ГРСИ РФ: | РБ 03 01 8526 22 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО «АВТОМАТИКА-ВЕКТОР», г. Архангельск |
|
Описание типа РБ 03 01 8526 22 [2022-01-24]
rb-03-01-8526-22_2022-01-24.pdf
|
Скачать |
Описание: принцип действия измерителей основан на цифровой обработке изображения измеряемых бревен, в основу работы положен принцип оптической триангуляции.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 8526 22 |
| Наименование | Измерители геометрических параметров бревен ВЕКТОР-3D |
| Год регистрации | 2022 |
| Номер сертификата | 14771 |
| Дата регистрации | 2022-01-03 |
| Срок действия | 2025-11-27 |
| Получатель сертификата | ООО «АВТОМАТИКА-ВЕКТОР», г. Архангельск, РФ |
Производитель / Заявитель
ООО «АВТОМАТИКА-ВЕКТОР», г. Архангельск, РФ
Адрес: 163009, г. Архангельск, пр. Новгородский, д.32, корп.4
Контакты: тел (факс): +7 (8182) 410330, 410341, mail@a-vektor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | поверку проводить по МП 2512/0003-2020 «ГСИ. Измерители геометрических параметров бревен ВЕКТОР-3D. Методика поверки», утвержденной в 2020 г. |
| Признание поверки | Первичная поверка ВНИИМ им. Д.И. Менделеева (аттестат аккредитации - №RA.RU.311541, шифр поверительного клейма - В) (Комиссия №26-21). |
Поверители
Скачать
|
Описание типа РБ 03 01 8526 22 [2022-01-24]
rb-03-01-8526-22_2022-01-24.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия измерителей основан на цифровой обработке изображения измеряемых бревен, в основу работы положен принцип оптической триангуляции.
Измерители состоят из трёх видеомодулей, энкодера инкрементального (датчик перемещений), фотоствора, промышленного компьютера, блока питания, соединительных кабелей.
Видеомодули крепятся на раме в одной плоскости под углом 120° относительно друг друга. В состав каждого видеомодуля входит видеокамера и лазерный разметчик.
Лазерными разметчиками на поверхности бревна создаётся линия. Эта линия, выделенная на кадрах, полученных от трёх видеокамер, образует полный контур текущего сечения бревна. При измерении сигнал от видеокамер поступает в промышленный компьютер, оснащённый платой видеозахвата, где оцифровывается, а затем обрабатывается с помощью специального программного обеспечения и вычесляется диаметр бревна.
Энкодер инкрементальный механически связан с валом транспортёра. На некотором расстоянии до плоскости видеомодулей устанавливается фотоствор, состоящий из двух фотодатчиков для обнаружения бревна в зоне измерения.
Пока створ фотодатчиков перекрыт проходящим бревном, подсчитываются импульсы, поступающие от энкодера инкрементального. Сигналы от обоих датчиков поступают на промышленный компьютер, где вычисляется длина бревна.
Для обогрева в зимнее время в видеомодулях по требованию заказчика могут устанавливаться термореле и обогревательный элемент.
Измерители могут определять другие геометрические параметры бревен. Пломбирование измерителей от несанкционированного доступа не предусмотрено.
Общий вид измерителей представлен на рисунке 1.

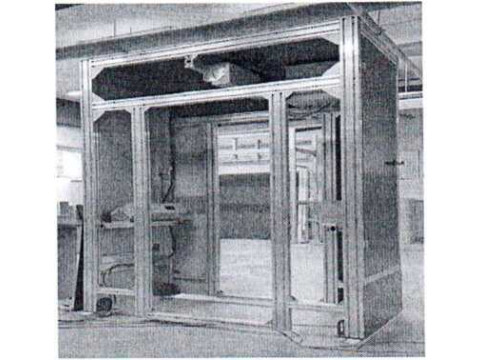

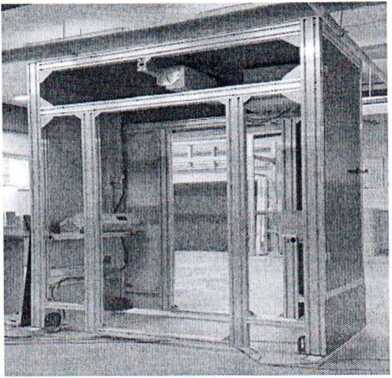

Рисунок 1 - Общий вид измерителей геометрических параметров бревен BEKTOP-3D
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений диаметра, мм |
от 30 до 700* |
|
Пределы допускаемой абсолютной погрешности измерений диаметра: в статическом режиме, мм в динамическом режиме, мм |
±1 ±2 |
|
Диапазон измерений длины, м |
от 0,8 до 9,0* |
|
Пределы допускаемой абсолютной погрешности измерений длины, мм |
±30 |
|
* - диапазоны измерений диаметра и длины конкретного измерителя указаны в паспорте | |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц |
от 100 до 240 от 50 до 60 |
|
Потребляемая мощность, Вт, не более: без опции подогрева видеомодулей с опцией подогрева видеомодулей |
250 430 |
|
Габаритные размеры (с рамой), мм, не более: высота ширина глубина |
2330 2520 960 / /П/ |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
без опции подогрева видеомодулей с опцией подогрева видеомодулей |
58 65 |
|
Условия эксплуатации: температура окружающей среды, °C: без опции подогрева видеомодулей; с опцией подогрева видеомодулей, относительная влажность. % атмосферное давление, кПа |
от 0 до +40 от -40 до +40 от 20 до 90 от 84 до 107 |
|
Средний срок службы, лет. не менее |
7 |
|
Средняя наработка на отказ, ч, не менее |
45000 |
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Видеомодуль* |
— |
3 шт. |
|
Промышленный компьютер с установленным программным обеспечением1 |
— |
1 шт. |
|
Блок питания 240 Вт, 24 В |
— |
1 шт. |
|
Блок питания 60 Вт, 12 В |
— |
1 шт. |
|
Фото створ |
— |
1 шт. |
|
Энкодер инкрементальный (датчик перемещений) |
— |
1 шт. |
|
Комплект соединительных кабелей |
— |
1 комп. |
|
Коробка клеммная |
— |
1 шт. |
|
Калибр-образец типа «шахматка» |
— |
1 шт. |
|
Калибр-образец типа «труба»: диаметром 315 мм диаметром 200 мм диаметром 100 мм |
— |
3 шт. |
|
Программное обеспечение на электронном носителе |
LogScanner |
1 шт. |
|
USB-ключ |
1 шт | |
|
Рама из алюминиевого профиля 1 |
1 шт. | |
|
Паспорт |
1 шт. | |
|
Руководство по эксплуатации |
1 шт. | |
|
Методика поверки |
МП 2512/0003-2020 |
1 шт. |
* - поставляется с опцией подогрева по требованию заказчика
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ 26.51.66.190-005-62064430-2019 «Измерители геометрических параметров бревен BEKTOP-3D. Технические условия»;
методику поверки:
МП 2512/0003-2020 «ГСИ. Измерители геометрических параметров бревен BEKTOP-3D. Методика поверки».
Перечень средств поверки:
рулетка измерительная металлическая 2 класса точности по ГОСТ 7502-98.
Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Идентификация программного обеспечения представлена в таблице. Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
LogScanner |
|
Номер версии (идентификационный номер) программного обеспечения |
vl.97 |
|
Цифровой идентификатор программного обеспечения(контрольная сумма исполняемого кода) |
7ЕА80616СЗ А70177DFC887FAB76D88 6А* (файл ScanServ.exe) |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
|
* - контрольная сумма указана для версии vl .97 | |
Измерители имеют автономное программное обеспечение «LogScanner», предназначенное для сбора, обработки и передачи данных, а также настройки измерителей.
Уровень защиты программного обеспечения «LogScanner» «средний» в соответствии с Р 50.2.077*.
Влияние программного обеспечения было учтено при нормировании метрологических характеристик.
^Приведенная по тексту ссылка на документ «Р» носит справочный характера
