Измерители геометрических параметров бревен ВЕКТОР-1D, ВЕКТОР-2D
| Номер в ГРСИ РФ: | РБ 03 01 8525 22 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО «АВТОМАТИКА-ВЕКТОР», г. Архангельск |
|
Описание типа РБ 03 01 8525 22 [2022-01-24]
rb-03-01-8525-22_2022-01-24.pdf
|
Скачать |
Описание: принцип действия измерителей основан на цифровой обработке проекционного изображения измеряемых бревен.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 8525 22 |
| Наименование | Измерители геометрических параметров бревен ВЕКТОР-1D, ВЕКТОР-2D |
| Год регистрации | 2022 |
| Номер сертификата | 14770 |
| Дата регистрации | 2022-01-03 |
| Срок действия | 2025-11-27 |
| Получатель сертификата | ООО «АВТОМАТИКА-ВЕКТОР», г. Архангельск, РФ |
Производитель / Заявитель
ООО «АВТОМАТИКА-ВЕКТОР», г. Архангельск, РФ
Адрес: 163009, г. Архангельск, пр. Новгородский, д.32, корп.4
Контакты: тел (факс): +7 (8182) 410330, 410341, mail@a-vektor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | поверку проводить по МП 2512/0002-2020 «ГСИ. Измерители геометрических параметров бревен ВЕКТОР-1D, ВЕКТОР-2D. Методика поверки», утвержденной в 2020 г. |
| Признание поверки | Первичная поверка ВНИИМ им. Д.И. Менделеева (аттестат аккредитации - №RA.RU.311541, шифр поверительного клейма - В) (Комиссия №26-21). |
Поверители
Скачать
|
Описание типа РБ 03 01 8525 22 [2022-01-24]
rb-03-01-8525-22_2022-01-24.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия измерителей основан на цифровой обработке проекционного изображения измеряемых бревен.
Измерители состоят из сканирующей рамки, блока управления, энкодера инкрементального, соединительных кабелей.
Сканирующая рамка, образованная одной либо двумя парами излучателей и приемников в зависимости от модификации измерителя, предназначена для получения изображения и измерения диаметра бревна. Излучатель содержит плату с размещенными в ряд излучающими светодиодами и предназначен для формирования пучков инфракрасных лучей. Приёмник содержит плату с фотодиодами и служит для преобразования инфракрасных лучей поступающих с излучателя в электрические сигналы.
Энкодер инкрементальный механически связан с валом транспортёра и предназначен для измерения длины бревна.
Блок управления содержит контроллер для управления процессом измерений, обработки сигналов, поступающих от энкодера инкрементального, обработки результатов измерений и передачи данных на персональный компьютер или технологический контроллер. На корпусе блока управления установлен графический дисплей.
Измерители выпускаются в следующих модификациях: ВЕКТОР-1D и BEKTOP-2D, которые отличаются количеством излучателей, приемников и соединительных кабелей.
Измерители могут определять другие геометрические параметры бревен.
Пломбирование измерителей от несанкционированного доступа не предусмотрено. Общий вид измерителей представлен на рисунках 1 и 2.
•Л \ I , J *1

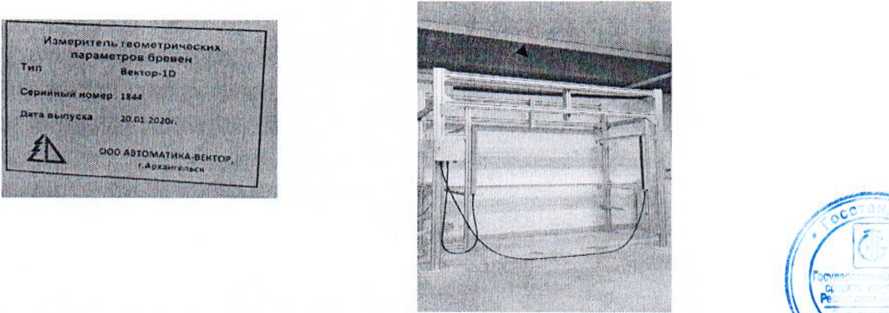

Рисунок 1 - Общий вид измерителей геометрических параметров бревен BEKTOPHD-

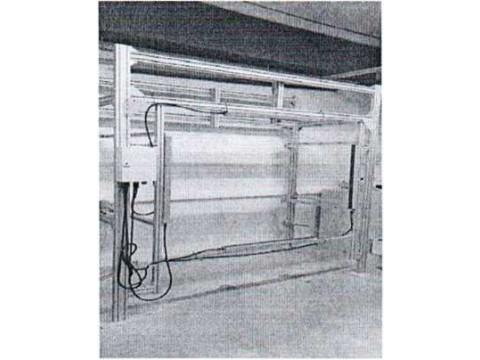

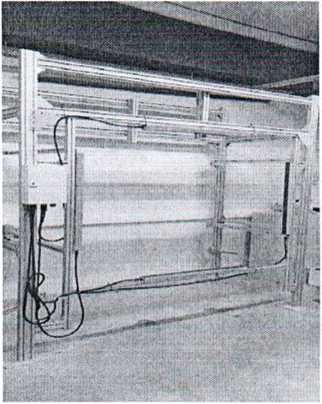

Рисунок 2 - Общий вид измерителей геометрических параметров бревен BEKTOP-2D
Обязательные метрологические требования: Таблица 1
|
Наименование характеристики |
Значение | |
|
Вектор-1D |
Вектор-2О | |
|
Диапазон измерений диаметра, мм |
от 30 до 730* | |
|
Пределы допускаемой абсолютной погрешности измерений диаметра, мм |
±2 | |
|
Диапазон измерений длины, м |
от 0,8 до 9,0* | |
|
Пределы допускаемой абсолютной погрешности измерений длины, мм |
±30 | |
* - диапазоны измерений диаметра и длины конкретного измерителя указаны в паспорте
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значение |
|
Вектор-1D Вектор-2 D | |
|
Напряжение электрического питания постоянного тока, В |
от 21 до 29 |
|
Потребляемая мощность, Вт, не более |
15 | 22 |
|
Габаритные размеры, мм, не более: | |
|
блок управления: | |
|
высота; |
325 |
|
ширина; |
200 |
|
глубина. |
80 |
|
излучатель/приёмник: | |
|
высота; |
910 |
|
ширина; |
60 |
|
глубина. |
45 |
|
Расстояние между излучателем и приёмником, м |
от 1,2 до 1,5/^ |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
Вектор-1D |
Вектор-2D | |
|
Масса, кг, не более |
9 |
15 |
|
Условия эксплуатации: температура окружающей среды, °C относительная влажность, % атмосферное давление, кПа |
от -40 до +45 от 20 до 90 от 84 до 107 | |
|
Средний срок службы, лет, не менее |
7 | |
|
Средняя наработка на отказ, ч, не менее |
45000 | |
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество | |
|
ВЕКТОР1D |
ВЕКТОР 2D | ||
|
Блок управления |
— |
1 шт. | |
|
Излучатель |
— |
1 шт. |
2 шт. |
|
Приемник |
— |
1 шт. |
2 шт. |
|
Соединительный кабель «блок управления-излучатель» |
— |
1 шт. |
2 шт. |
|
Соединительный кабель «блок управления-приемник» |
— |
1 шт. |
2 шт. |
|
Энкодер инкрементальный |
DFS60B-TEPK10000 |
1 шт. | |
|
Программное обеспечение на электронном носителе* |
PLC Setup |
1 шт. | |
|
Паспорт |
— |
1 шт. | |
|
Руководство по эксплуатации |
— |
1 шт. | |
|
Методика поверки |
МП 2512/0002-2020 |
1 шт. | |
* - поставляется по требования заказчика
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по МП 2512/0002-2020 «ГСП. Измерители геометрических параметров бревен ВЕКТОР-ID, BEKTOP-2D. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13 марта 2020 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ 26.51.66.190-004-62064430-2019 «Измерители геометрических параметров бревен ВЕКТОР-ID, BEKTOP-2D. Технические условия»;
методику поверки:
МП 2512/0002-2020 «ГСИ. Измерители геометрических параметров
ВЕКТОР-ID, BEKTOP-2D. Методика поверки».
Перечень средств поверки: V
рулетка измерительная металлическая 2 класса точности по ГОСТ 750.
Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Идентификация программного обеспечения представлена в таблице. Таблица 4
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование программного обеспечения |
LS Vector- 1D(2D) |
PLC Setup |
|
Номер версии (идентификационный номер) программного обеспечения |
1.7.1.0.3 |
v4.20 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
— |
— |
Измерители имеют встроенное программное обеспечение «LS Vector-1 D(2D)» и автономное программное обеспечение «PLC Setup». Программное обеспечение «LS Vector- 1D(2D)» предназначено для сбора, обработки и передачи данных. Программное обеспечение «PLC Setup» устанавливается на персональный компьютер и предназначено для настройки, регулировки и вывода на экран результатов измерений. Уровень защиты программного обеспечения «LS Vector- 1D(2D)» и «PLC Setup» «средний» в соответствии с Р 50.2.077-2014*.
Влияние программного обеспечения было учтено при нормировании метрологических характеристик.
’Приведенная по тексту ссылка на документ «Р» носит справочный характер.
