Приборы для определения числа падения ПЧП-М
| Номер в ГРСИ РФ: | РБ 03 01 8357 21 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО "Биофизическая аппаратура", г. Москва |
|
Описание типа РБ 03 01 8357 21 [2021-12-28]
rb-03-01-8357-21_2021-12-28.pdf
|
Скачать |
Описание: принцип действия приборов основан на измерении времени свободного падения шток-мешалки определенной массы в вискозиметрической пробирке, заполненной водно-мучной суспензией, на заданное расстояние. Полученные значения интервалов времени, выраженные в секундах, соответствуют значениям числа падения. Результаты измерений выводятся на дисплей прибора. Метод измерений числа падения регламентирован в ГОСТ 27676 и ГОСТ ISO 3093.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 8357 21 |
| Наименование | Приборы для определения числа падения ПЧП-М |
| Год регистрации | 2021 |
| Номер сертификата | 14592 |
| Дата регистрации | 2021-12-02 |
| Срок действия | 2026-04-13 |
| Получатель сертификата | ООО "Биофизическая аппаратура", г. Москва, Российская Федерация |
Производитель / Заявитель
ООО "Биофизическая аппаратура"
Адрес: 127591, г. Москва, ул. Дубнинская, 79Б, стр.2, пом.1-11, 13-15
Контакты: (495) 602-06-69 / E-mail: market@ooobfa.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверку проводить по МП 97-241(243)-2020 «Приборы для определения числа падения ПЧП-М. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 01 8357 21 [2021-12-28]
rb-03-01-8357-21_2021-12-28.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия приборов основан на измерении времени свободного падения шток-мешалки определенной массы в вискозиметрической пробирке, заполненной водно-мучной суспензией, на заданное расстояние. Полученные значения интервалов времени, выраженные в секундах, соответствуют значениям числа падения. Результаты измерений выводятся на дисплей прибора. Метод измерений числа падения регламентирован в ГОСТ 27676 и ГОСТ ISO 3093.
Приборы состоят из двух частей: блока механического привода с блоком охлаждения и блока управления, обеспечивающего автоматизированное выполнение процедуры измерения по двум каналам и имеющего монитор вывода информации.
Приборы выпускаются в трех модификациях: ПЧП-3, ПЧП-7, ПЧП-Etalonic, которые отличаются технически и конструктивно:
ПЧП-3 является базовой моделью, требующей подключения к источнику воды для охлаждения крышки водяной бани и сливу воды;
ПЧП-7 имеет встроенную автономную систему охлаждения, не требующую подклю-чения к источнику воды и сливу;
ПЧП-Etalonic имеет встроенную автономную систему охлаждения, не требующую подключения к источнику воды и сливу, оборудован системой автоматического отключения устройства при неиспользовании прибора, имеет возможность вывода информации на монитор прибора на других языках.

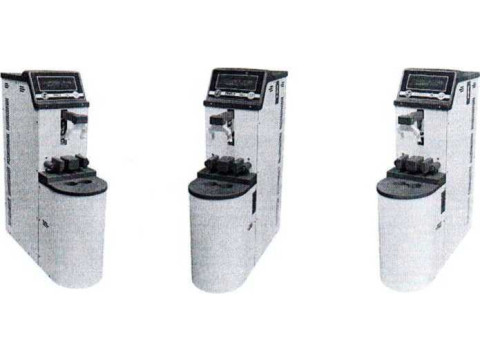

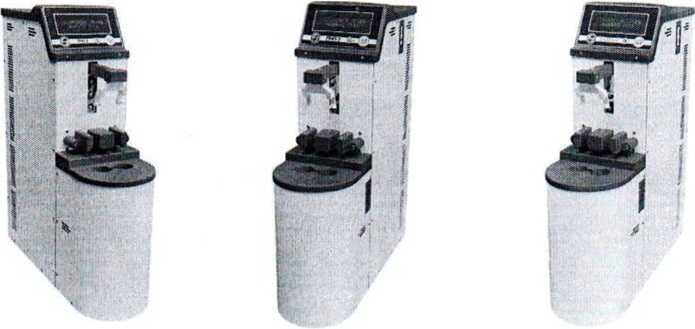

Общий вид приборов для определения числа падения ПЧП-М представлен на рисунке 1.
а) б) В)
Рисунок 1 - Общий вид приборов для определения числа падения ПЧП-М а) ПЧП-3; б) ПЧП-7; в) ПЧП-Etalonic
Пломбирование приборов не предусмотрено.
Нанесение знака поверки на прибор не предусмотрено.
Обязательные метрологические требования: Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений числа падения, с |
от 60 до 900 |
|
Пределы допускаемой систематической составляющей абсолютной погрешности измерений числа падения (при измерении интервалов времени), с |
±1,0 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значение |
|
Масса шток-мешалок (без направляющих втулок), г, не более |
25 ±0,5 |
|
Высота падения шток-мешалок, мм |
68 ± 1 |
|
Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц |
220 ± 22 от 49,5 до 50,5 |
|
Потребляемая мощность, ВА, не более |
3000 |
|
Габаритные размеры, мм, не более: высота ширина длина |
650 180 500 |
|
Масса, кг, не более |
30 |
|
Условия эксплуатации: температура окружающей среды, °C относительная влажность, %, не более атмосферное давление, кПа |
от +15 до +25 80 от 84 до 107 |
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Кол-во |
|
Прибор для определения числа падения ПЧП-М |
ТУ 26.51.53-007-00626662-2020 |
1 шт. |
|
Кабель сетевой 1,8 м |
CEE 7/7-IECC13 |
1 шт. |
|
Шток-мешалка |
БФАС ПЧП.000820.000 |
2 шт. |
|
Кассета (для пробирок) |
БФАС ПЧП.000800.001 |
1 шт. |
|
Шток поверочный |
БФАС ПЧП.000830.000 |
1 шт. |
|
Пробка резиновая конусная № 21,5 (для пробирки вискозиметрической) |
ТУ 9467-003-05769082-99 (ТУ 38 1051835-88) |
4 шт. |
|
Пробирка вискозиметрическая |
БФАС ПЧП.000800.002-02 |
10 шт. |
|
Подставка универсальная |
БФАС ПЧП.000815.000 |
1 шт. |
|
Трубка ПВХ 0 8 мм, 2 м (только для ПЧП-3) |
ТУ 2247-001 -98251521-2014 |
2 шт. |
Продолжение таблицы 3
|
Наименование |
Обозначение |
Кол-во |
|
Ерш для мытья пробирок |
ТУ 17-15-17-90 |
1 шт. |
|
Пипетка градуированная вместимостью 25 мл |
ГОСТ 29228 |
1 шт. |
|
Ключ гаечный комбинированный 10х 10 |
ТУ 3926-048-53581936-2013 |
1 шт. |
|
Прокладка паронитовая 019 мм |
ГОСТ 15180 |
1 шт. |
|
Ключ гаечный комбинированный 24x24 |
ТУ 3926-048-53581936-2013 |
1 шт. |
|
Паспорт |
БФАС ПЧП ПС |
1 экз. |
|
Методика поверки |
МП 97-241(243)-2020 |
1 экз. |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по МП 97-241(243)-2020 «Приборы для определения числа падения ПЧП-М. Методика поверки», утвержденной в 2020 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ 27676-88 «Зерно и продукты его переработки. Метод определения числа падения»;
ГОСТ ISO 3093-2016 «Зерно и продукты его переработки. Определение числа падения методом Хагберга-Пертена»;
ТУ 26.51.53-007-00626662-2020 «Приборы для определения числа падения ПЧП-М. Технические условия»;
методику поверки:
МП 97-241(243)-2020 «Приборы для определения числа падения ПЧП-М. Методика поверки».
Приборы имеют встроенное программное обеспечение (ПО), которое записывается в энергозависимую память прибора при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена. Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014*.
‘Приведенная по тексту ссылка на документ «Р» носит справочный характер.
