Наборы пробных очковых линз и призм средние НС-277-01
| Номер в ГРСИ РФ: | РБ 03 01 8359 21 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Призмы |
| Производитель / заявитель: | ООО МРП «Техноаргус», г. Москва |
|
Описание типа РБ 03 01 8359 21 [2021-12-28]
rb-03-01-8359-21_2021-12-28.pdf
|
Скачать |
Описание: принцип действия набора пробных очковых линз основан на методе субъективной пробы, т.е. подборе очковой линзы или призмы такой оптической силы, при которой максимально компенсируются недостатки зрения, и создается наиболее комфортное зрительное ощущение пациента.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 8359 21 |
| Наименование | Наборы пробных очковых линз и призм средние НС-277-01 |
| Год регистрации | 2021 |
| Номер сертификата | 14594 |
| Дата регистрации | 2021-12-02 |
| Срок действия | 2026-05-18 |
| Получатель сертификата | ООО МРП «Техноаргус», г. Москва, Российская Федерация |
Производитель / Заявитель
ООО МРП «Техноаргус»
Адрес: 127422, г. Москва, ул. Тимирязевская, д.1
Контакты: тел./факс: 495 744-56-51, 499 641-55-50, mrpargus@mtu-net.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 36 месяцев |
| Методика поверки | Первичную поверку проводить по ШКЛР 942423.003 И1 «Наборы пробных очковых линз и призм. Инструкция по поверке» Периодическую поверку проводить по МП РТ 1086-2006 «Наборы пробных очковых линз и призм НПУ-69-01 и НС-277-01. Методика периодической поверки» |
| Признание поверки | Первичная поверка ООО «ТестИнТех», г. Москва (аттестат аккредитации - № RA.RU.312099, шифр повери-тельного клейма - ВЮМ) (Комиссия №23-21). |
Поверители
Скачать
|
Описание типа РБ 03 01 8359 21 [2021-12-28]
rb-03-01-8359-21_2021-12-28.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия набора пробных очковых линз основан на методе субъективной пробы, т.е. подборе очковой линзы или призмы такой оптической силы, при которой максимально компенсируются недостатки зрения, и создается наиболее комфортное зрительное ощущение пациента.
Наборы пробных очковых линз и призм средние НС-277-01 состоят из ряда стигматических линз в диапазоне от ±0,25 до ±20,0 дптр, астигматических линз в диапазоне от ±0,25 до ±6,0 дптр, пробных призм в диапазоне от 0,5 до 10 срад, а также дополнительных элементов: светофильтры нейтральные стеклянные 75 %, 50 %, 25 %, светофильтр красный; светофильтр зеленый; пластина плоскопараллельная, цилиндр Меддокса, скрещенные цилиндры ±0,25, ±0,5 дптр, стекло матовое, диафрагмы 0 1,5; 0 3,0; 0 4,0 мм, диафрагма щелевая 1,5x12 мм.
Линзы, входящие в набор, изготовлены из бесцветного оптического стекла по ГОСТ 3514-94, дополнительные элементы - из цветных стекол по ГОСТ 9411-91, и вставлены в пластмассовые ободки с рукояткой. На рукоятке наносится номинальное значение оптической силы линзы, на ободках астигматических линз указывается направление главного сечения нулевого действия линзы или призмы, на рукоятках дополнительных элементов - условное обозначение. Набор помещается в футляр с отдельным гнездом для каждого элемента.

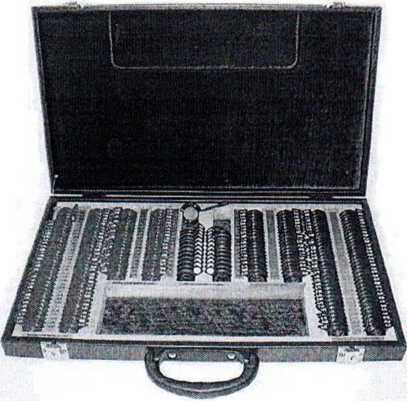

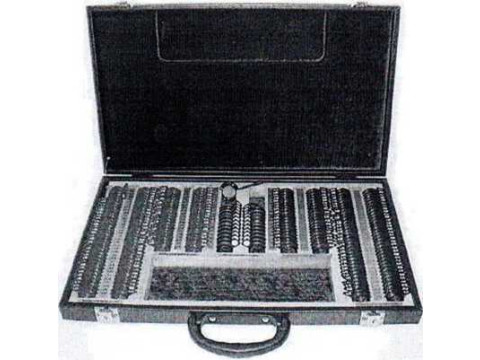

Общий вид набора пробных очковых линз упрощенного НС-277-01 приведен на рисунке 1.
Обязательные метрологические требования:
Таблица 1
|
Номинальные значения оптической силы стигматических линз, дптр |
34 пары каждого знака из состава следующего ряда: ±0,25; ±0,50; ±0,75; ±1,0; ±1,25; ±1,5; ±1,75; ±2,0; ±2,25; ±2,5; ±2,75; ±3,0; ±3,25; ±3,5; ±3,75; ±4,0; ±4,5; ±5,0; ±5,5; ±6,0; ±6,5; ±7,0; ±7,5; ±8,0; ±9,0; ±10,0: ±11,0; ±12,0; ±13,0; ±14,0; ±15,0; ±16,0; ±18,0; ±20,0 |
|
Номинальные значения оптической силы астиг- |
20 пар каждого знака из состава следую- |
|
матических линз, дптр |
щего ряда: в одном главном сечении 0,00 в другом главном сечении ±0,25; ±0,50; ±0,75; ±1,0; ±1,25; ±1,5; ±1,75; ±2,0; ±2,25; ±2,5; ±2,75; ±3,0; ±3,25; ±3,5: ±3,75; ±4,0; ±4,5; ±5,0; ±5,5; ±6,0. |
|
Номинальные значения пробных призм, пр дптр |
6 пар из состава следующего ряда: 0,5; 1,0; 2,0; 3,0; 4,0; 5,0 и три одиночные призмы 6,0; 8,0; 10,0 |
|
Предельные отклонения задней вершинной рефракции линз от номинальной, дптр, в диапазонах: от ±0,25 до ±6,0 дптр |
±0,06 |
|
свыше ±6,0 до ±12,0 дптр |
±0,12 |
|
свыше ±12,0 до ±15,0 дптр |
±0,18 |
|
свыше ±15,0 дптр |
±0,25 |
|
Предельные отклонения призматического действия пробных призм, срад, не более, в диапазонах: от 0.5 до 3,0 срад |
±0,2 |
|
свыше 3,0 до 10,0 срад |
±0,3 |
|
свыше 10,0 срад |
±0,5 |
|
Децентрация (призматическое действие линз, возникающее вследствие смещения оптического | |
|
центра линзы относительно геометрического центра наружного диаметра ободков), пр дптр, не более, в диапазонах: от ±0,0 до ±8,0 дптр |
0,3 |
|
свыше ±8,0 до ±12,0 дптр |
0,4 |
|
свыше 12.0 дптр |
0,8 |
|
Предельные отклонения положения главного сечения нулевого действия цилиндрических линз и пробных призм относительно штрихов-меток, показывающих это положение, не более, в диапазо- | |
|
нах: | |
|
до ±0,5 дптр |
±6° |
|
свыше ±0,5 до ±3,0 дптр |
±4° |
|
свыше ±3,0 дптр |
±3° |
Продолжение таблицы 1
|
Дополнительные оптические элементы |
Светофильтры нейтральные стеклянные 75 %, 50 %, 25 % Светофильтры «3» и «К» Пластина плоскопараллельная Цилиндр Меддокса Скрещенные цилиндры ±0,25, ±0,5 Стекло матовое Окклюдор (экран) Диафрагмы 0 1,5; 0 3,0; 0 4,0 мм Диафрагма щелевая 1,5х 12 мм |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Габаритные размеры, мм набора в футляре, (длина х ширина х высота) мм, не более наружный диаметр обойм, мм |
584 х 378 х 60 38,О.о.2 или 37,5.0.2 |
|
Масса набора в футляре, кг, не более |
6,5 |
Наборы должны эксплуатироваться при следующих внешних условиях температуре окружающего воздуха, °C +10 ... +35
относительной влажности воздуха, %, не более 80 при +25 °C
Комплектность
Таблица 3
|
Наименование |
Количество, шт. |
|
Футляр |
1 |
|
Линзы стигматические отрицательные |
34 пары |
|
Линзы стигматические положительные |
34 пары |
|
Линзы астигматические отрицательные |
20 пар |
|
Линзы астигматические положительные |
20 пар |
|
Призмы пробные |
6 пар и 3 одиночных |
|
Дополнительные элементы |
21 |
|
Руководство по эксплуатации |
1 |
|
Инструкция по поверке ШКЛР 924423.003 И1 |
1 |
|
Методика периодической поверки МП РТ 1086-2006 |
1 |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Первичная поверка осуществляется по ШКЛР 924423.003 И1 «Наборы пробных очковых линз и призм. Инструкция по поверке», утвержденной в 1996 г.;
Периодическая поверка осуществляется по МП РТ 1086-2006 «Наборы пробных очковых линз и призм НПУ-69-01 и НС-277-01. Методика периодической поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» в мае 2006 г.
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
МИ 3439-2014 «Рекомендация. ГСИ. Государственная поверочная схема для средств измерений оптической силы очковой оптики»;
Технические условия ТУ 9442-001-39589405-2002;
методику поверки: первичная поверка - ШКЛР 924423.003 И1 «Наборы пробных очковых линз и призм. Инструкция по поверке»;
периодическая поверка - МП РТ 1086-2006 «Наборы пробных очковых линз и призм НПУ-69-01 и НС-277-01. Методика периодической поверки».
Перечень средств поверки:
Перечень эталонов, применяемых при первичной поверке:
диоптриметр проекционный ДП-02 (Госреестр № 11330-88);
микроскоп инструментальный ИМЦЛ 100x50 (Госреестр № 12129-03);
полярископ-поляриметр ПКС-250М (Госреестр № 11400-88);
штангенциркуль ШЦ-1-125-01 (Госреестр № 260-01).
Перечень эталонов, применяемых при периодической поверке: диоптриметр проекционный ДП-02 (Госреестр № 11330-88), с устройством для проверки центрировки линз ПДП-02;
микроскоп инструментальный ИМЦЛ 100x50 (Госреестр № 12129-03).
Примечание:
Знак поверки в виде наклейки наносится на свидетельство о поверке.
