Счетчики электрической энергии трехфазные многофункциональные Альфа А3
| Номер в ГРСИ РФ: | РБ 03 13 8363 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО «Систем Сенсор Технологии», с. Казинка, Липецкая обл. |
|
Описание типа РБ 03 13 8363 21 [2021-12-28]
rb-03-13-8363-21_2021-12-28.pdf
|
Скачать |
Описание: принцип действия счетчиков основан на аналого-цифровом преобразовании входных сигналов тока и напряжения с последующим их перемножением для получения значений мощности. Для получения количества потребляемой энергии производится интегрирование значений вычисленной мощности по времени. Также производится преобразование полученного сигнала в частоту следования импульсов, пропорциональную входной мощности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 8363 21 |
| Наименование | Счетчики электрической энергии трехфазные многофункциональные Альфа А3 |
| Год регистрации | 2021 |
| Номер сертификата | 14598 |
| Дата регистрации | 2021-12-02 |
| Срок действия | 2025-07-23 |
| Получатель сертификата | ООО «Систем Сенсор Технологии», село Казинка, Грязинский район, Липецкая область, Российская Федерация |
Производитель / Заявитель
ООО «Систем Сенсор Технологии»
Адрес: 399071, Липецкая обл., Грязинский район, село Казинка, ОЭЗ ППТ "Липецк", здание 47
Контакты: +7 495 937 79 82, moscow@systemsensor.com
Поверка
| Межповерочный интервал / Периодичность поверки | 96 месяцев |
| Методика поверки | Поверку проводить по МП-171/04-2020 «Счетчики электрической энергии трехфазные многофункциональные Альфа А3. Методика поверки» |
| Признание поверки | Первичная поверка: Липецкий ЦСМ (аттестат аккредитации - №RA.RU.311476, шифр повери-тельного клейма-ВБ) (Комиссия №23-21). |
Поверители
Скачать
|
Описание типа РБ 03 13 8363 21 [2021-12-28]
rb-03-13-8363-21_2021-12-28.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия счетчиков основан на аналого-цифровом преобразовании входных сигналов тока и напряжения с последующим их перемножением для получения значений мощности. Для получения количества потребляемой энергии производится интегрирование значений вычисленной мощности по времени. Также производится преобразование полученного сигнала в частоту следования импульсов, пропорциональную входной мощности.
Счетчики состоят из модуля шасси (основания), внутренней крышки счетчика, электронного модуля, кожуха счетчика и крышки зажимной платы (крышки зажимов). В основании установлены измерительные токовые трансформаторы, плата дополнительного питания, соединительные кабели токовых цепей и цепей напряжения. К шасси крепится зажимная плата для подключения измерительных цепей и цепей дополнительного питания.
В кожух вмонтирован поворотный рычажок для нажатия на кнопки «ALT» и «RESET», на который может устанавливаться пломба энергоснабжающей организации. Также на лицевой стороне кожуха закреплена металлическая пластина оптического порта.
Счетчики имеют две модификации: АЗТ - для измерений активной энергии и максимальной мощности в одном направлении в режиме многотарифности и A3R - с возможностью измерений активной и реактивной энергии и максимальной мощности в одном направлении в многотарифном режиме, а также активной энергии и максимальной мощности в двух направлениях в многотарифном режиме.
Для построения автоматизированных систем коммерческого учета электроэнергии (АСКУЭ) на базе счетчиков используются импульсные выходные устройства и интерфейс RS485.
Классы точности при измерении активной или активной/реактивной энергии счетчиков:
непосредственного включения: 0,5S; 0,5S/l
трансформаторного включений: 0,2S; 0,5S; 0,2S/0,5; 0,5S/l.
1ример записи исполнения счетчика: A3R 11 I - | 4 I - I AL
|
A3R1 -4-AL-C29-T | ||||
|
- |
С29 |
- |
Т | |
|
С29 | ||||
|
П Непосредственное включение Т Трансформаторное включение | ||||
|
RS485 + 2 группы по 4 реле | ||||
Двунаправленное измерение
Функция накопления графиков нагрузки по энергии и
___________параметрам сети____________________________________
3 Двухэлементный счетчик (трехпроводная линия)
4 Трехэлементный счетчик (четырехпроводная линия)__________________
1 Класс точности 0,2S при измерении активной энергии или 0,2S/0,5 при измерении активной и реактивной энергии
АЗТ
A3R
2 Класс точности 0,5S при измерении активной энергии или 0,5S/l при измерении активной и реактивной энергии______________________________________________
Измерение активной энергии (кВт ч) и мощности (кВт) в многотарифном режиме
Измерение активной (кВт ч) и реактивной (квар ч) энергии и мощности (кВт) в
многотарифном режиме
Примечания:
1. При отсутствии в счетчике каких-либо дополнительных функций, обозначаемых символами «А», «L», их индексы в обозначении счетчика отсутствуют.
2. При отсутствии интерфейсной платы вместо «С29» в модификации счетчика указывается «00».

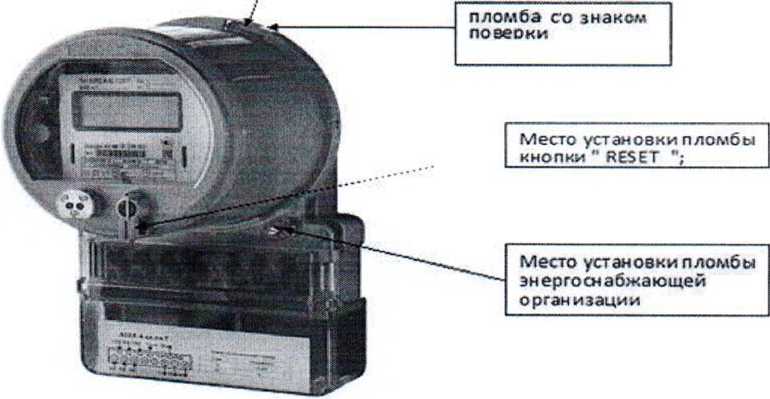

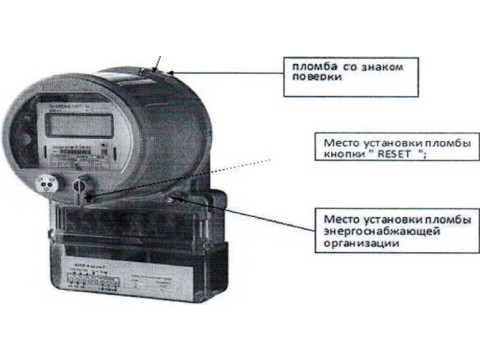

Общий вид счетчика, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Место установки пломбы ОТК завода изготовителя
Рисунок 1 - Общий вид счетчика, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значение |
|
Класс точности: по активной энергии (ГОСТ 31819.22-2012) по реактивной энергии (ГОСТ 31819.23-2012) по реактивной энергии |
0,2S; 0,5S* 1 0,5** |
|
Номинальные напряжения U1IOM, В |
3x57,7/100; 3x63,5/110; 3x127/220; 3x220/380; 3x230/400; 3*100; 3x110; 3x220;3x230; 3x380; 3x400 |
|
Номинальная частота сети (диапазон рабочих частот), Гц |
от 47,5 до 52,5 |
|
Рабочий диапазон напряжений, В |
от 0,8 до 1,2'Ином |
|
Номинальные (максимальные) токи 1НОм, А |
______________1 (2), 5 (10)___ |
|
Базовый (максимальный) ток 1g, А |
40(150) |
|
Стартовый ток (чувствительность), А |
0,001 1ном(1б) |
|
Диапазон значений постоянной счетчика по импульсному выходу, имп/(кВт-ч) [имп/(квар ч)] |
от 1000 до 13000 |
|
Пределы допускаемой абсолютной погрешности хода часов, с/сут |
±5 |
|
*в виду отсутствия в ГОСТ 31819.21-2012 класса точности 0,5S, пределы погрешностей при измерении активной энергии счетчиков непосредственного включения класса точности 0,5S представлены в таблицах 3 и 4; **пределы допускаемых погрешностей для счетчиков реактивной энергии класса точности 0,5, включаемых через трансформатор, представлены в таблицах 5 и 6. | |
Таблица 2 - Пределы допускаемой основной погрешности при измерении активной энергии для счетчиков класса точности 0,5S непосредственного включения.
|
Значение тока для счетчиков |
Коэффициент мощности, COS (р |
Пределы допускаемой основной погрешности, % |
|
0,021б< I <0,101б |
1 |
±1,0 |
|
0,101б< 1 < 1макс |
±0,5 | |
|
0,05 Ig< I < 0,20 1б |
0,5 (инд.) и 0,8 (емк.) |
±1,0 |
|
0,20' Ig < I S 1макс |
±0,6 | |
|
По требованию потребителя |
0,25 (инд.) и 0,5 (емк.) |
±1,0 |
|
0,20 1б< I < 1б |
Таблица 3 - Пределы дополнительных погрешностей при измерении активной энергии, вызываемых изменением влияющих величин для счетчиков класса точности 0,5S непосредственного включения.
|
Влияющая величина |
Значение тока для счетчиков (при симметричной нагрузке, если не оговорено особо) |
Коэффициент мощности, cos (р |
Класс точности счетчиков 0,5S |
|
1 |
2 |
3 |
4 |
|
Изменение температуры окружающего воздуха |
0,101g < 1<1Макс |
1,0 |
Средний температурный коэффициент, %/К |
|
±0,03 | |||
|
0,20 1б < I < 1макс |
0,5 (инд.) |
±0,05 | |
|
Изменение напряжения ±10% |
0,1 0 ■ 1g < I < 1макс |
1,0 |
Пределы дополнительной погрешности, % |
|
±0,20 | |||
|
0.20'Ig < I < 1макс |
0,5 (инд.) |
±0,40 |
Продолжение таблицы 3
|
Влияющая величина |
Значение тока для счетчиков (при симметричной нагрузке, если не оговорено особо) |
Коэффициент мощности, COS ф |
Класс точности счетчиков 0,5S |
|
1 |
2 |
3 |
4 |
|
Изменение частоты ±2 % |
0,10 1б < I < 1маКс |
1,0 |
±0,20 |
|
0,20- 1б < 1 < 1макс |
0,5 (инд.) | ||
|
Обратный порядок следования фаз |
0,101б |
1,0 |
±0,10 |
|
Несимметрия напряжения |
•б |
±1,00 | |
|
Гармоники в цепях тока и напряжения5) |
0,501б |
±0,50 | |
|
Постоянная составляющая и четные гармоники в цепи переменного тока |
1макс/^2 |
±3,0 | |
|
Субгармоники в цепи переменного тока |
0,50 1б |
1,0 |
±1,50 |
|
Постоянная магнитная индукция внешнего происхождения |
U |
1,0 |
±2,00 |
|
Магнитная индукция внешнего происхождения 0,5 мТл |
±1,00 | ||
|
Радиочастотные электромагнитные поля |
±2,00 | ||
|
Кондуктивные помехи, наводимые радиочастотными полями |
1б |
1,0 |
±2,00 |
|
Наносекундные импульсные помехи |
±2,00 |
Таблица 4 - Пределы допускаемой относительной погрешности при измерении реактивной электроэнергии для счётчиков класса точности 0,5, включаемых через трансформатор
|
Значение тока для счетчиков |
Коэффициент sin ф (при индуктивной и ёмкостной нагрузке) |
Пределы допускаемой основной погрешности, %, для счетчиков класса точности 0,5S |
|
0,021ном<К0,05-1ном |
1,0 |
±1,0 |
|
0,05’1ном < 1 < 1макс |
1,0 |
±0,5 |
|
0,05 1но„<К0,101ном |
0,5 |
±1,0 |
|
0,10'1Ном — I — 1макс |
0,5 |
±0,5 |
|
0,10 1ном — 1 — 1макс |
0,25 |
±1,0 |
Таблица 5 - Пределы дополнительных погрешностей при измерении реактивной электроэнергии, вызываемых изменением влияющих величин, для счетчиков класса точности 0,5, включаемых через трансформатор
|
Влияющая величина |
Значение тока для счетчиков (при симметричной нагрузке, если не оговорено особо) для счетчиков, включаемых через трансформатор |
Коэффициент sin <р (при индуктивной или емкостной нагрузке) |
Класс точности счетчиков 0,5 |
|
1 |
2 |
3 |
4 |
|
Изменение температуры окружающего воздуха |
0,05‘1ном— I — (макс |
1,0 |
Средний температурный коэффициент, %/К, ±0,03 |
|
0?'О ''ном—I — 'макс |
0,5 |
±0,05 | |
|
Изменение напря-жения ±10 % |
0,02 Чном^ 1 — । 1макс |
1,0 |
Пределы дополнительной погрешности, % |
|
±0,2 | |||
|
0,05 1„ом<1 < (макс |
0,5 |
±0,4 | |
|
Изменение частоты ±2% |
0,02'1цОМ< I < 1Макс |
1,0 |
±0,2 |
|
0,05 1Ном— 1 — 1макс |
0,5 |
±0,2 | |
|
Постоянная магнитная индукция внешнего происхождения |
1ном |
1,0 |
±2,0 |
|
Магнитная индукция внешнего происхождения 0,5 мТл |
1ном |
1,0 |
±1,0 |
|
Радиочастотные электромагнитные поля |
±2,0 | ||
|
Кондуктивные помехи, наводимые радиочастотными полями |
±2,0 | ||
|
Наносекундные импульсные помехи |
±2,0 | ||
|
Устойчивость к колебательным затухающим помехам |
±2,0 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 6
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Активная и полная потребляемая мощность по цепям напряжения, Вт (13 А), не более |
2 (3,6) |
|
Полная потребляемая мощность по цепям тока, мВ А, не более трансформаторное включение (при 1ном) непосредственное включение (при 1б) |
з,о 10,0 |
|
Разрядность ЖКИ, разрядов |
6 |
|
Срок службы литиевой батареи в режиме постоянного разряда, лет, не менее |
2,5 |
|
Скорость обмена информацией при связи со счетчиком по цифровым интерфейсам, бит/с |
от 1200 до 19200 |
|
Количество тарифных зон в сутках, не более |
48 |
|
Количество тарифов, не более |
4 |
|
Количество сезонов, не более |
12 |
|
Количество типов дней, не более |
4 |
|
Постоянная счетчика (Ке) для графиков нагрузки, (Вт ч/имп) [(вар ч/имп)] |
0,075 |
|
Глубина хранения данных графиков нагрузки для одного канала с интервалом 30 минут, дней, не менее |
500 |
|
Длительность выходных импульсов, мс |
от 20 до 260 |
|
Сохранение данных в памяти, лет |
30 |
|
Защита от несанкционированного доступа: пароль счетчика аппаратная блокировка |
есть есть |
|
Самодиагностика счетчика |
есть |
|
Степень защиты корпуса по ГОСТ 14254-2015 |
IP54 |
|
Масса, кг, не более |
3,0 |
|
Габаритные размеры, мм, не более - высота - ширина - длина |
262 180 180 |
|
Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность (при 25 °C), % - атмосферное давление, кПа |
23±5 от 30 до 80 от 84 до 106 |
|
Рабочие условия измерений: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа |
от -40 до +60 от 40 до 80 от 96 до 104 |
|
Средняя наработка на отказ,ч, не менее |
260000 |
|
Срок службы, лет, не менее |
30 |
Комплектность
Таблица 7
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии трехфазный многофункциональный Альфа АЗ |
_1) |
1 шт. |
|
Руководство по эксплуатации |
ССТ.411152.001 РЭ |
1 шт.1’ |
|
Паспорт |
ССТ.411152.001 ПС |
1 шт. |
|
Методика поверки |
МП-171/04-2020 |
1 шт. |
Программное обеспечение |
Альфа АЗ |
1 шт. |
|
|)- в зависимости от модификации счетчика; ■’-допускается поставлять 1 экз. на партию счетчиков до 10 штук | ||
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по МП-171/04-2020 «Счётчики электрической энергии трехфазные многофункциональные Альфа АЗ. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 12 февраля 2020 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ 8.551-2013 «ГСП. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц»;
ГОСТ 31819.22-2012 (IEC 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.23-2012 (IEC 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
ГОСТ 31818.11-2012 (IEC 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 (IEC 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низко-вольтного оборудования»;
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совмес-тимость технических средств»;
ТУ 26.51.63-001-42107002-2019 «Счетчики электрической энергии трехфазные многофункциональные Альфа АЗ. Технические условия»;
методику поверки:
МП-171/04-2020 «Счётчики электрической энергии трехфазные
многофункциональные Альфа АЗ. Методика поверки».
Перечень средств поверки:
установка поверочная универсальная «УППУ-МЭ» модификации З.ЗТ1-П-10 (регистрационный номер в Федеральном информационном фонде -№ 57346-14); измеритель параметров электробезопасности электроустановок MI 2094 (регистрационный номер в Федеральном информационном фонде -№ 36055-07). Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт и на счетчик в соответствии со схемой, представленной на рисунке 1.
Идентификация программного обеспечения представлена в таблице. Таблица 8
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Альфа АЗ | ||
|
Номер версии (идентификационный номер ПО) |
3EF9-QI |
3EF16-PU |
2EF35-TH |
|
Цифровой идентификатор ПО |
16DB435C9854FD5 8DB3EB86369381 7D7A535F15A |
DBD6EC633CF08 D3440D36C01FB B7B5F6F7F715F4 |
СЕ4348684202028 538IF02104A08C6 2Е6391546А |
|
Алгоритм вычисления цифрового идентификатора ПО |
SHA1 | ||
Встроенное программное обеспечение (далее по тексту - ПО) счетчика структурно разделено на метрологически значимую и метрологически незначимую части. Метрологически незначимая часть содержит в себе прикладную и коммуникационную составляющую.
Возможны изменения только в прикладной и коммуникационной составляющих метрологически незначимой части ПО, при этом метрологически значимая часть остается неизменной. Предусмотрено разграничение прав доступа для перепрограммирования и настройки счетчика в соответствии с уровнями доступа при помощи ввода паролей.
Номер версии ПО отображается при включении и выводится на жидкокристаллический индикатор (ЖКИ). В зависимости от модификации счетчика возможно три номера версии (идентификационного номера) программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014*.
‘Приведенная по тексту ссылка на документ «Р» носит справочный характер.
Другие Счетчики электроэнергии
