Счетчики электрической энергии трехфазные многофункциональные Альфа А1800
| Номер в ГРСИ РФ: | РБ 03 13 8364 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО «Систем Сенсор Технологии», с. Казинка, Липецкая обл. |
|
Описание типа РБ 03 13 8364 21 [2021-12-28]
rb-03-13-8364-21_2021-12-28.pdf
|
Скачать |
Описание: принцип действия счетчиков основан на обработке и вычислении входных сигналов тока и напряжения микропроцессорной схемой основной платы счетчика. Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе (ЖКИ) счетчика.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 8364 21 |
| Наименование | Счетчики электрической энергии трехфазные многофункциональные Альфа А1800 |
| Год регистрации | 2021 |
| Номер сертификата | 14599 |
| Дата регистрации | 2021-12-02 |
| Срок действия | 2025-07-14 |
| Получатель сертификата | ООО «Систем Сенсор Технологии», село Казинка, Грязинский район, Липецкая область, Российская Федерация |
Производитель / Заявитель
ООО «Систем Сенсор Технологии»
Адрес: 399071, Липецкая обл., Грязинский район, село Казинка, ОЭЗ ППТ "Липецк", здание 47
Контакты: +7 495 937 79 82, moscow@systemsensor.com
Поверка
| Межповерочный интервал / Периодичность поверки | 96 месяцев |
| Методика поверки | Поверку проводить по МП-166/04-2020 «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Методика поверки» |
| Признание поверки | Первичная поверка: Липецкий ЦСМ (аттестат аккредитации - №RA.RU.311476, шифр повери-тельного клейма-ВБ) (Комиссия №23-21). |
Поверители
Скачать
|
Описание типа РБ 03 13 8364 21 [2021-12-28]
rb-03-13-8364-21_2021-12-28.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия счетчиков основан на обработке и вычислении входных сигналов тока и напряжения микропроцессорной схемой основной платы счетчика. Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе (ЖКИ) счетчика.
Сохранность данных обеспечивается энергонезависимой памятью и встроенным литиевым источником питания. Связь с ЭВМ осуществляется с помощью оптического порта или цифровых интерфейсов. Питание счетчика обеспечивается от измеряемых цепей напряжения, а также от внешнего источника переменного напряжения. Кнопки позволяют изменить режимы работы и отображения на дисплее всех измеряемых и вспомогательных величин. Дополнительные параметры могут индицироваться непосредственно на ЖКИ счетчика или на дисплее компьютера с помощью программного пакета, поставляемого по отдельному заказу.
Функциональные возможности счетчика Альфа А1800, определяемые режимом программирования встроенного микропроцессора и электронных плат, отражены в условном обозначении на щитке и в паспорте счетчика конкретного исполнения в виде буквенно-цифрового кода, приведенного ниже и определяемого при заказе счетчика.
Классы точности при измерении активной или активной/реактивной энергии счетчиков:
непосредственного включения 0,5S; 1; 0,5S/l; 1/2;
трансформаторного включений 0,lS; 0,2S; 0,5S; 1; 0,1 S/0,2; 0,2S/0,5; 0,5S/l; 1/2.
Пример записи исполнения счетчика: A1802-RALXQV-P2-GB-DW-GS-4
А18 02
RALXQV
Р2
GS
Двухэлементный счетчик (трехпроводная линия) Трехэлементный счетчик (четырехпроводная линия)
В
S Е
U
GS GP RF
PL
GSM-модем GPRS-модем RF модуль PLC-модем
W Дополнительное питание
D Подсветка дисплея
Дополнительный цифровой интерфейс RS485
Дополнительный цифровой интерфейс RS232
Дополнительный цифровой интерфейс Ethernet
Дополнительный цифровой интерфейс USB
G Основной цифровой порт (интерфейс RS485 или RS232)
Pl - Р6 Количество импульсных каналов (от одного до шести)
R(T)
А L
X Q V м N
Измерение активной и реактивной энергии в многотарифном режиме (Измерение активной энергии в многотарифном режиме) Двунаправленные измерения
Графики нагрузки по энергии и графики параметров сети
Дополнительная память (0,5 - 2) МБ
Измерение параметров сети с нормированной погрешностью
Функция учета потерь
Измерение активной энергии по модулю
Измерение реактивной энергии по основной гармонике
01 Счетчик трансформаторного 02 Счетчик трансформаторного 05 Счетчик трансформаторного 10 Счетчик трансформаторного
включения включения включения включения
класса точности 0,1S; 0,1 S/0,2 класса точности 0,2S; 0,2S/0,5 класса точности 0,5S; 0,5S/l класса точности 1; 1/2
20 Счетчик непосредственного включения класса точности 0.5S; 0,5S/l
21 Счетчик непосредственного включения класса точности 1; 1/2_____
А18 Счетчик Альфа А1800
Примечания:
1. При отсутствии в счетчике дополнительных функций, обозначаемых символами «А», «L», «X», «Q», «V», «М», «N», «D», «W», эти символы в обозначении модификации отсутствуют. Отсутствие символа «Q» означает измерение параметров сети без нормирования погрешности измерений.
2. В качестве основного цифрового порта может использоваться один из двух интерфейсов RS232 или RS485. Дополнительным цифровым портом может быть интерфейс RS485 (индекс «В» в обозначении), интерфейс RS232 (индекс «S» в обозначении), интерфейс Ethernet (индекс «Е» в обозначении) или USB (индекс «U» в обозначении). При отсутствии дополнительного порта («В», «S», «Е» или «U») и импульсных каналов («Р») их индексы в обозначении модификации счетчика отсутствуют.
3. При отсутствии в счетчике встроенного модуля связи GSM-модема (индекс «GS» в обозначении модификации), GPRS-модема (индекс «GP» в обозначении), RF модуля (индекс «RF» в обозначении), PLC-модема (индекс «PL» в обозначении) их индексы в обозначении модификации счетчика отсутствуют.
Основной и дополнительный порты могут работать как с внутренним протоколом (ANSI), так и с другими протоколами обмена; и в зависимости от типа протокола имеют обозначения, приведенные в таблице I.
Таблица 1 - Протоколы обмена
|
Протокол обмена |
Обозначения интерфейсов и портов | |||
|
Внутренний (ANSI) |
G |
В |
S |
Е |
|
Modbus |
G1 |
В1 |
S1 |
Е1 |
|
DNP3.0 |
G2 |
В2 |
S2 |
Е2 |
|
IEC 1107 |
G3 |
ВЗ |
S3 |
ЕЗ |
|
DL645 |
G4 |
В4 |
S4 |
Е4 |
|
DLMS |
G5 |
В5 |
S5 |
Е5 |
Во внутренних регистрах счетчика параметры электрической сети хранятся с дробной частью не менее четырех разрядов.
Счетчики измеряют значения до 32 параметров физических величин, характеризующих трехфазную электрическую сеть: частоту сети, напряжения и токи фаз, активную и реактивную мощности фаз и сети, углы векторов напряжения и тока, коэффициенты мощности фаз и сети. В случае использования счетчика в качестве датчика телеизмерений обновление измеренных параметров сети в таблице внутренней памяти осуществляется с интервалом (0,5 - 60) секунд. Набор измеряемых параметров и интервал обновления задаются программно.
Счетчики трансформаторного включения классов точности 0,1 S; 0,2S; 0,5S; O,1S/O,2, 0,2S/0,5 и 0,5S/l, имеющие в обозначении модификации индекс «V», могут выполнять функцию учета потерь, которая предусматривает одновременное измерение энергии и расчет потерь с положительным или отрицательным знаком, в зависимости от точки установки счетчика, и сложение этих значений в одном регистре. Потери рассчитываются в силовом трансформаторе и линии электропередачи. Счетчики выполняют измерения активной/реактивной энергии с учетом потерь в прямом/обратном направлениях. Измеренные данные могут быть считаны с ЖКИ, а также через оптопорт или по имеющимся интерфейсам.
Активная функция учета потерь индицируется в нижнем поле ЖКИ.
Цена единицы младшего разряда параметров электрической сети, выводимых на ЖКИ, приведены в таблице 2.
Таблица 2
|
Наименование параметра |
Цена единицы младшего разряда |
|
Напряжение фаз А, В, С |
0,1 В |
|
Токи фаз А, В, С |
0,1 А |
|
Коэффициент мощности трехфазной сети, коэффициент мощности фаз А, В, С |
0,01 |
|
Углы векторов напряжений, углы векторов токов |
0,1е |
|
Частота измеряемой сети |
0,01 Гц |

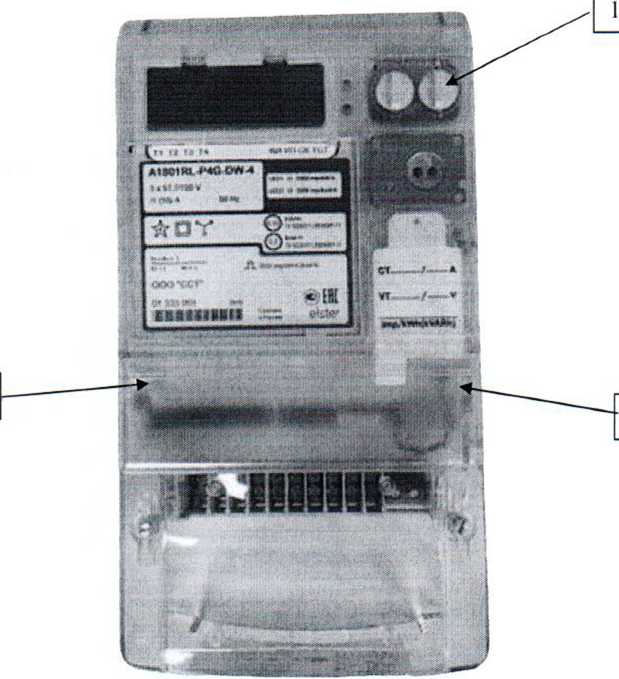

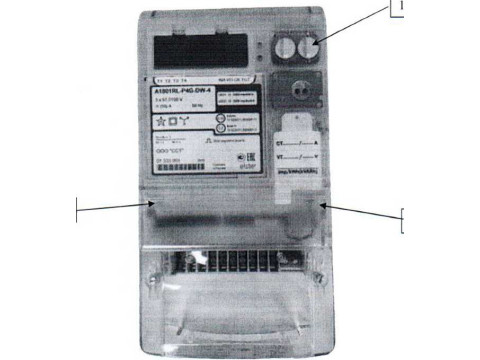

Общий вид счетчика, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Рисунок 1 - Общий вид счетчика, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
1 - пломба кнопки СБРОС; 2 - пломба со знаком поверки; 3 - пломба ОТК завода-изготовителя
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Классы точности: по активной энергии по активной энергии (ГОСТ 31819.22-2012) по активной энергии (ГОСТ 31819.22-2012) по активной энергии (ГОСТ 31819.21-2012) по реактивной энергии по реактивной энергии (ГОСТ 31819.23-2012) |
0,lS* 0,2S; 0,5S** I 0,2; 0,5*** 1; 2 |
|
Номинальные напряжения, В |
3x57,7/100; 3x220/380; 3x127/220; 3x100; 3x220; 3x380 |
|
Номинальная частота сети (диапазон рабочих частот), Гц |
50 (от 47,5 до 52,5) 60 (от 57 до 63) |
|
Предельный рабочий диапазон напряжения, В |
от 0,8 до 1,2-UHOM |
|
Номинальные (максимальные 1макс) токи 1„ом, А |
1(2). 1(10), 5 (10) |
|
Базовый (максимальный) ток, 1б, А |
5(120) |
|
Стартовый ток (чувствительность), А: класс точности 0,1 S/0,2; 0,28/0,5 и 0.5S/1 класс точности 1/2 класс точности 0,5S/l (непосредств. включ.) класс точности 1/2 (непосредств. включ.) |
0,001 1ном 0,002 1ном 0,002 16 0,004 16 |
|
Диапазон значений постоянной счетчика по импульсному выходу, имп./(кВтч) [имп./(квар ч)] |
от 100 до 40000 |
|
Постоянная счетчика (Ке) для графиков нагрузки, имп./(кВт ч) [имп./(кварч)1 |
40000 |
|
Пределы допускаемой основной относительной погрешности измерения активной/реактивной энергии с учетом потерь в прямом/обратном направ-лениях (для счетчиков с индексом «V») |
значения приведены в таблице 9 |
|
Пределы допускаемой основной относительной погрешности измерения напряжения в рабочем диапазоне напряжений, % (для счетчиков с индексом «Q») |
±0,5 |
|
Пределы допускаемой основной относительной погрешности измерения тока в диапазоне от 0,1 до 10 А, % (для счетчиков с индексом «Q» и максимальным током 10 А) |
±0,5 |
|
Пределы допускаемой основной относительной погрешности измерения тока в диапазоне от 0,1 до 2 А, % (для счетчиков с индексом «Q» и максимальным током 2 А) |
±0,5 |
|
Пределы допускаемой погрешности измерения частоты напряжения в диапазоне от 47,5 до 52,5 Гц, Гц (для счетчиков с индексом «Q» и номинальной частотой сети 50 Гц) |
±0,01 |
|
Пределы допускаемой погрешности измерения коэффициента мощности в диапазоне (0,5 (инд.)-1-0,5 (емк.)) при значениях тока от 0,1 до 10 А (для счетчиков с индексом «Q» и максимальным током 10 А) |
±0,01 |
|
Пределы допускаемой погрешности измерения коэффициента мощности в диапазоне (0,5 (инд.)-1-0,5 (емк.)) при значениях тока от 0,1 до 2 А (для счетчиков с индексом «Q» и максимальным током 2 А) |
±0,01 |
Продолжение таблицы 1
|
1 |
2 |
|
Пределы допускаемой погрешности измерения углов трехфазных систем векторов напряжений и токов в диапазоне (0 - 360)° при значениях тока от 0,1 до 10 А, ° (для счетчиков с индексом «0» и максимальным током 10 А) |
±1,0 |
|
Пределы допускаемой погрешности измерения углов трехфазных систем векторов напряжений и токов в диапазоне (0 - 360)° при значениях тока от 0,1 до 2 А, ° (для счетчиков с индексом «0» и максимальным током 2 А) |
±1,0 |
|
Пределы допускаемой относительной погрешности измерения гармоник тока со 2-й по 15-ю при значениях тока от 0,1 до 10 А и гармоник напряжения со 2-й по 15-ю, % (для счетчиков с индексом «Q» и максимальным током 10 А) |
±2,0 |
|
Пределы допускаемой относительной погрешности измерения гармоник тока со 2-й по 15-ю при значениях тока от 0,1 до 2 А и гармоник напряжения со 2-й по 15-ю, % (для счетчиков с индексом «Q» и максимальным током 2 А) |
±2,0 |
|
Пределы допускаемой относительной погрешности коэффициента искажения синусоидальности кривых тока и напряжения при измерении гармоник напряжения и тока со 2-й по 15-ю при значениях тока от 0,1 до 10 А, % (для счетчиков с индексом «О» и максимальным током 10 А) |
±2,0 |
|
Пределы допускаемой относительной погрешности коэффициента искажения синусоидальности кривых тока и напряжения при измерении гармоник напряжения и тока со 2-й по 15-ю при значениях тока от 0,1 до 2 А, % (для счетчиков с индексом «Q» максимальным током 2 А) |
±2,0 |
|
Пределы основной абсолютной погрешности хода внутренних часов, с/сутки |
±0,5 |
|
Пределы дополнительной температурной погрешности хода часов, с/(сутки °C) |
±0,1 |
|
* пределы допускаемых погрешностей активной энергии для счетчиков класса точности 0,1 S представлены в таблицах 5 и 7. * *в виду отсутствия в ГОСТ 31819.21-2012 класса точности 0,5S, пределы погрешностей при измерении активной энергии счетчиков непосредственного включения класса точности 0,5S представлены в таблицах 5 и 8. * **пределы допускаемых погрешностей для счетчиков реактивной энергии класса точности 0,2 и 0,5 включаемых через трансформатор представлены в таблицах 6 и 7 Пределы допускаемых дополнительных погрешностей измерений параметров сети для счетчиков с индексом «Q», вызываемых изменением влияющих величин, представлены в таблице 10 | |
Таблица 2 - Пределы допускаемой основной относительной погрешности измерения активной энергии счетчиков класса точности 0,1S, включаемых через трансформатор, и класса точности 0,5S непосредственного включения при трехфазном симметричном напряжении и трехфазном симметричном токе
|
Значение тока для счетчиков |
Коэффициент мощности, COS ф |
Пределы допускаемой основной погрешности, %, для счетчиков класса точности | ||
|
непосредственного включения (для класса точности 0,5S) |
включаемых через трансформатор (для класса точности 0,1S) | |||
|
0,1 S |
0,5S | |||
|
0,021б<1 <0,101б |
0,01 • IH0M < I < 0,05 ■ 1Ном |
1 |
±0,2 |
±1,0 |
|
0,10 1б < I < 1Макс |
0,05 1цом < I < 1макс |
±0,1 |
±0,5 | |
|
0,05 1б<1 <0,201б |
0,02-IH0M < I < 0,10-1ном |
0,5 (инд.) и 0,8 (емк.) |
±0,25 |
±1,0 |
|
0,20'Ig — I — 1макс |
0,Ю1ном — I — 1макс |
±0,15 |
±0,6 | |
|
По спецзаказу |
0,25 (инд.) и 0,5 (емк.) |
±0,25 |
±1,0 | |
|
0,20 1б < I < 1макс | |
0,101ном < I < 1макс | |||
Таблица 3 - Пределы допускаемой основной относительной погрешности измерения реактивной энергии счетчиков классов точности 0,2; 0,5, включаемых через трансформатор, при трехфазном симметричном напряжении и трехфазном
симметричном токе
|
Значение тока для счетчиков |
Коэффициент мощности, sin (р |
Пределы допускаемой основной относительной погрешности 8q, %, для счетчиков класса точности | |
|
0,2 |
0.5 | ||
|
0,02 IH0M S I < 0,05 1Ном |
1,0 |
±0,5 |
±1,0 |
|
0,05IHOMS IS 1макс |
±0,25 |
±0,5 | |
|
0,05■ 1цОм SI 0,1 О’ 1НОм |
0,5 |
±0,5 |
±1.0 |
|
0,10IHOM S I S 1макс |
±0,3 |
±0,6 | |
|
0, IO Ihom S 1 — 1макс |
0,25 |
±0,5 |
±1,0 |
Таблица 4 — Дополнительные погрешности, вызываемые изменением влияющих величин, для счетчиков активной энергии класса точности 0,1S, включаемых через трансформатор, и счетчиков реактивной энергии классов точности 0,2 и 0,5 включаемых через трансформатор
|
Влияющая величина |
Значение тока |
Коэффициент мощности cos <p; sin <p |
Класс точности счетчиков | ||
|
0,lS |
0,2 |
0,5 | |||
|
Изменение температуры окружающей среды |
0,05’IHOmS IS 1макс |
1,0 |
Средни! коэф( |
1 температурный )ициент, % / К | |
|
±0,01 |
±0,02 |
±0,03 | |||
|
0,10’ 1Ном S 1 S 1макс |
0,5 (инд.) |
±0,02 |
±0,04 |
±0,05 | |
|
Отклонение напряжения электропитания ±10 % |
0,05' IHOM SIS 1макс |
1,0 |
Предель пог |
дополнительной решности, % | |
|
±0,1 |
±0,1 |
±0,2 | |||
|
0,10'IhomS IS 1макс |
0,5 (инд.) |
±0,2 |
±0,2 |
±0,4 | |
|
Отклонение частоты электропитания ±2 % |
0,05 ’ IH0M S IS 1макс |
1,0 |
±0,1 |
±0.1 |
±0,2 |
|
0,10'IhomS IS 1макс |
0,5 (инд.) |
±0,1 |
±0,2 |
±0,2 | |
|
Обратный порядок следования фаз |
0, IO'Ihom |
1,0 |
±0,025 |
— |
— |
|
Несимметрия напряжения |
I ном |
1,0 |
±0,3 |
— |
— |
|
Гармоники в цепях тока и напряжения |
0,501макс |
1,0 |
±0,2 |
— |
— |
|
Субгармоники в цепи переменного тока |
0,50' IH0M |
1,0 |
±0,3 |
— |
— |
|
Постоянная магнитная индукция внешнего происхождения |
I HOM |
1,0 |
±1,0 |
±1,0 |
±2.0 |
|
Магнитная индукция внешнего происхождения, величиной 0,5 мТл |
±0,3 |
±0,5 |
±1,0 | ||
|
Воздействие радиочастотного электромагнитного поля |
±1,0 |
±1,0 |
±2,0 | ||
|
Воздействие кондуктив-ных помех, наводимых радиочастотным полем |
±1,0 |
±1,0 |
±2,0 | ||
|
Воздействие наносекунд-ных импульсных помех |
±1,0 |
±1,0 |
±2,0 | ||
|
Устойчивость к затухающим колебательным помехам |
±1,0 |
±1.0 |
±2,0 | ||
Таблица 5 - Пределы дополнительных погрешностей, вызываемых изменением влияющих величин, для счетчиков класса точности 0,5 S непосредственного включения
|
Влияющая величина |
Значение тока для счетчиков(при симметричной нагрузке, если не оговорено особо) |
Коэффициент мощности, cos <р |
Класс точности счетчиков 0,5S |
|
Изменение температуры окружающего воздуха |
0,1 О’ 1g — I < 1макс |
1,0 |
Средний температурный коэффициент, %/К |
|
±0,03 | |||
|
0,20 Ig < I < Гмакс |
0,5 (инд.) |
±0,05 | |
|
Изменение напряжения ±10% |
0,10’Ig < I < 1макс |
1,0 |
Пределы дополнительной погрешности, % |
|
±0.20 | |||
|
0,20 ‘ Ig < I < 1макс |
0,5 (инд.) |
±0,40 | |
|
Изменение частоты ±2 % |
0,10’Ig < I < 1Макс |
1,0 |
±0,20 |
|
0,20' Ig < I < 1макс |
0,5 (инд.) | ||
|
Обратный порядок следования фаз |
0,101б |
1,0 |
±0,10 |
|
Несимметрия напряжения |
1б |
±1,00 | |
|
Гармоники в цепях тока и напряжения |
0,501g |
±0,50 | |
|
Постоянная составляющая и четные гармоники в цепи переменного тока |
Рмакс/^ |
±3,0 | |
|
Субгармоники в цепи переменного тока |
0,50Ig6) |
±1,50 | |
|
Постоянная магнитная индукция внешнего происхождения |
U |
±2,00 | |
|
Магнитная индукция внешнего происхождения 0,5 мТл |
±1,00 | ||
|
Радиочастотные электромагнитные поля |
±2,00 | ||
|
Кондуктивные помехи, наводимые радиочастотными полями |
±2,00 | ||
|
Наносекундные импульсные помехи |
±2,00 |
Таблица 6 - Пределы допускаемой основной относительной погрешности измерения активной и активной/реактивной энергии с учетом потерь в прямом/ обратном направлениях для счетчиков с индексом «V»
|
Значение тока для счетчиков |
Коэффициент мощности, cos (p, sin <р |
Пределы допускаемой основной относительной погрешности, %, для счетчиков класса точности | |
|
O,1S;O,2S;O,1S/O,2; 0,2S/0,5 |
0,5S; 0,5S/l | ||
|
1 |
2 |
3 |
4 |
|
0,01 1ном<1 <0,05 1ном |
1,0 |
±0,4 |
±1,0 |
|
0,05' IH0M < I < 1макс |
1,0 |
±0,3 |
±0.6 |
|
0,02 1ном < I < 0,1 1ном |
0,5 (инд.) 0,8 (емк.) |
±0,5 |
±1,0 |
Продолжение таблицы 6
|
1 |
2 |
3 |
4 |
|
OjI'Ihom — I — 1макс |
0,5 (инд.) 0.8 (емк.) |
±0,4 |
±0,7 |
|
По спецзаказу 0,1 ’1НОм — I — Гмакс |
0,25 (инд.) 0,5 (емк.) |
±0,5 |
±1,0 |
|
Дополнительные погрешности, вызываемые изменением влияющих величин, аналогичны тем, которые нормируются для электрической энергии. | |||
Таблица 7 — Пределы допускаемых дополнительных погрешностей измерений параметров сети для счетчиков с индексом «Q», вызываемые изменением влияющих величин
|
Влияющая величина |
Значение тока для счетчиков |
Класс точности счетчиков | ||||
|
непосредственного включения |
включаемых через трансформатор |
0,lS; 0,1 S/0,2 |
0,2S; 0,2S/0,5 |
0,5S; 0,5S/l |
1; 1/2 | |
|
Изменение температуры окружающей среды |
0,101б< I < 1макс |
0,05 ’ 1Ном—1—1макс |
Средний температурный коэффициент, %/К | |||
|
±0,01/ ±0,02 |
±0,01/ ±0,03 |
±0,03/ ±0,05 |
±0,05/ ±0,10 | |||
|
Гармоники в цепях тока и напряжения '* |
0,50’1Макс |
0,50-1макс |
Пределы дополнительной погрешности, % | |||
|
±0,20/- |
±0,40/- |
±0,50/- |
±0.80/- | |||
|
Постоянная магнитная индукция внешнего происхождения |
1б |
1ном |
±1,0/ ±1,0 |
±2,0/ ±2,0 |
±2,0/ ±2,0 |
±2,0/ ±3,0 |
|
Магнитная индукция внешнего происхождения, величиной 0,5 мТл |
1б |
1ном |
±0,3/ ±0,5 |
±0,5/ ±1,0 |
±1,0/ ±2,0 |
±2,0/ ±3,0 |
" 'Только для счетчиков по активной электрической энергии
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 8
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Активная и полная потребляемая мощность по цепям напряжения, Вт (В А), не более |
2 (3,6) |
|
Полная потребляемая мощность по цепям тока, мВ А - трансформаторное вкл. при 1ном - непосредственное вкл. при 1б |
3,0 10,0 |
|
Количество тарифных зон |
до 4 |
|
Разрядность ЖКИ - дробная часть (количество знаков после запятой) программируется |
8 разрядов |
|
Срок службы литиевой батареи в режиме постоянного разряда, лет, не менее |
2,5 |
|
Длительность выходных импульсов, мс |
от 20 до 260 |
|
Скорость обмена информацией при связи со счетчиком по цифровым интерфейсам, бит/с |
от 300 до 19200 |
Продолжение таблицы 8
|
1 |
2 |
|
Глубина хранения данных графиков нагрузки для одного канала с интервалом 30 минут, дни, не менее |
1200 |
|
Защита от несанкционированного доступа: пароль счетчика аппаратная блокировка контроль снятия крышки зажимов |
есть есть есть |
|
Сохранение данных в памяти, лет |
30 |
|
Самодиагностика счетчика |
есть |
|
Степень защиты корпуса |
IP 54 |
|
Масса, кг, не более |
2,0 |
|
Габаритные размеры, мм, не более высота ширина глубина |
307 170 89 |
|
Нормальные условия измерений: температура окружающего воздуха, °C относительная влажность (при 25 °C), % атмосферное давление, кПа |
20±5 от 45 до 80 от 84 до 106,7 |
|
Рабочие условия измерений: температура окружающего воздуха, °C относительная влажность, %, не более атмосферное давление, кПа |
от -40 до +65 98 от 60 до 106,7 |
|
Средняя наработка до отказа, ч, не менее |
120000 |
|
Срок службы, лет, не менее |
30 |
Комплектность
Таблица 9
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии трехфазный многофункциональный Альфа А1800 |
J) |
1 шт. |
|
Руководство по эксплуатации |
ССТ.411152.003 РЭ |
1 шт.2) |
|
Паспорт |
ССТ.411152.003 ПС |
1 шт. |
|
Методика поверки |
МП-166/04-2020 |
1 шт. |
Программное обеспечение |
A1800DSP |
1 шт. |
|
° - в зависимости от модификации; 21 - допускается поставлять 1 экз. на партию счетчиков до 10 штук. | ||
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по МП-166/04-2020 «Счётчики электрической энергии трехфазные многофункциональные Альфа А1800. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 12 февраля 2020 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ 8.551-2013 «ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц»;
ГОСТ 31819.22-2012 (IEC 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.23-2012 (IEC 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
ГОСТ 31818.11-2012 (IEC 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 (IEC 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низко-вольтного оборудования»;
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совмес-тимость технических средств»;
ТУ 26.51.63-003-42107002-2019 «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Технические условия;
методику поверки:
МП-166/04-2020 «Счётчики электрической энергии трехфазные многофункциональные Альфа А1800. Методика поверки».
Перечень средств поверки:
установка поверочная универсальная «УППУ-МЭ» (регистрационный номер в Федеральном информационном фонде - № 57346-14);
устройство синхронизации времени УСВ-2 (регистрационный номер в Федеральном информационном фонде - № 41681 -10);
измеритель параметров электробезопасности электроустановок MI 2094 (регистрационный номер в Федеральном информационном фонде - № 36055-07). Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт и на счетчик в соответствии со схемой, представленной на рисунке 1.
Идентификация программного обеспечения представлена в таблице. Таблица 10
|
Идентификационные данные (признаки) |
Значение | |||||||||||||
|
Идентификационное наименование ПО |
Стандарт 3-эле-мент-ный ТГ |
Стандарт 2-эле-мент-ный ТТ |
Учет потерь 3-эле-мент-ный ТТ |
Учет потерь 2-эле-мент-ный ТТ |
Измерение по модулю 3-элс-ментны ЙТТ |
Измерение по модулю 2-эле-ментны ЙТТ |
Стандарт АС 3-эле-ментны ЙТТ |
Стандарт АС 2-элемент-ный ТТ |
Стандарт 3-элемент-ный 120 А |
Стандарт 2-элемент-ный 120 А |
Измерение по модулю 3-эле-ментны й 120 А |
Измерение по модулю 2-элемент-ный 120 А |
Измерение вар ч по основной гармонике 3-эле-ментны |
Измерение вар ч по основной гармонике 2-эле-мент-ный ТГ |
|
Номер версии (идентификационный номер) ПО |
AE.D8 |
AS.D8 |
AK.D8 |
AY.D8 |
BT.D8 |
BV.D8 |
BJ.D8 |
BK.D8 |
BL.D8 |
BN.D8 |
BR.D8 |
BR.D8 |
сИ»8 |
CH.D8 |
|
EW.D 8 |
CQ.D8 |
FK.D8 |
CY.D8 |
FH.D8 |
CX.D8 |
FG.D8 |
CW.D8 |
GB.D8 |
DN.D8 |
GC.D8 |
DO.D8 |
FF.D8 |
CV.D8 | |
|
Цифровой идентификатор ПО (контрольная сумма) |
А17А |
8А42 |
5DC8 |
6А84 |
7F54 |
8D83 |
D975 |
96СЕ |
444С |
F4B1 |
AFC7 |
A1FD |
0027 |
01 15 |
|
1Е03 |
46Е1 |
9932 |
F9C0 |
2D0B |
43C3 |
6ВВА |
0572 |
DF88 |
EF71 |
B39F |
8366 |
6СА7 |
026F | |
|
Алгоритм вычисления цифрового идентификатора ПО |
MDL |
MDL |
MDL |
MDL |
MDL |
MDL |
MDL |
MDL |
MDL |
MDL |
MDL |
MDL |
MDL |
MDL |
Программное обеспечение:
В счетчиках все измерения и вычисления выполняет цифровой сигнальный процессор, в который, в процессе изготовления счетчика, загружается специализированная программа A1800DSP, которая является метрологически значимой частью внутреннего программного обеспечения (далее по тексту - ПО) счетчика. Идентификационные названия версий A1800DSP, загружаемые в счетчик в зависимости от его модификации, приведены в таблице 10. Один идентификационный номер версии DSP и один цифровой идентификатор ПО (контрольную сумму) соответственно (см. таблицу 10) можно получить из счетчика с помощью программы RevDSP.exe.
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014*.
‘Приведенная по тексту ссылка на документ «Р» носит справочный характер.
Другие Счетчики электроэнергии
