Аппаратура геодезическая спутниковая "EFT S1 GNSS"

Назначение

Аппаратура геодезическая спутниковая «EFT SI GNSS» (далее - приемники) предназначена для определения координат и измерений длин базисов.

Описание

Функционально приемник состоит из спутниковой геодезической антенны и приемника спутниковых сигналов.

На боковой части корпуса приемника расположена панель управления, которая включает в себя три свето-индикатора: индикатор статуса спутников, индикатор питания, индикатор приема/передачи поправок и статуса записи данных, и три функциональных клавиши: клавиша F1 - для переключения режимов работы приемника, клавиша F2 - для переключения настроек режима и клавиша питания - для включепия/выключения и перезагрузки приемника, а также для подтверждения сделанных настроек.

В верхней части корпуса приемника расположены интерфейсные порты и антенные разъемы:

- LEMO порт восьмиштырьковый разъем для подключения контроллера, персонального компьютера и выгрузки данных по USB;

- LEMO порт с пятиштырьковым разъемом, для подключения внешнего источника питания и ввода/вывода различной информации;

- разъем TNC для подключения внешней спутниковой геодезической антенны;

- разъем TNC для подключения внешней GSM/ Радио антенны.

Корпус приемника, состоящий из трех металлических частей обеспечивает защиту от внешних воздействий.

Пломбирование крепежного винта корпуса приемника не производится, все внутренние крепежные винты залиты пломбирующим лаком.

Принцип действия приемника основан на получении данных от спутников глобальных навигационных систем и их последующей обработке.

Приемник обладает следующими возможностями:

- одновременное использование спутников навигационных систем ГЛОНАСС, GPS, BEIDOU, GALILEO, QZSS, а также спутников систем функциональных дополнений: SBAS: WAAS, EGNOS, MSAS, СДКМ, GAGAN;

- использование технологий подавления многолучевости.

Внешний вид приемника с указанием места нанесения знака утверждения типа приведен на рисунках 1 и 2.

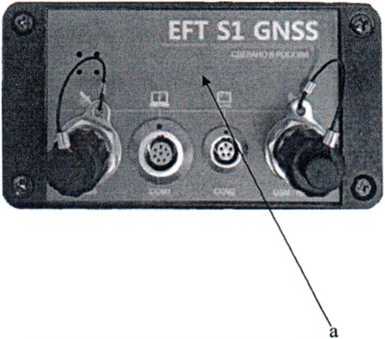

а - место нанесения наклейки со знаком утверждения типа (задняя панель)

Рисунок 2 - Внешний вид приемника

со стороны задней панели

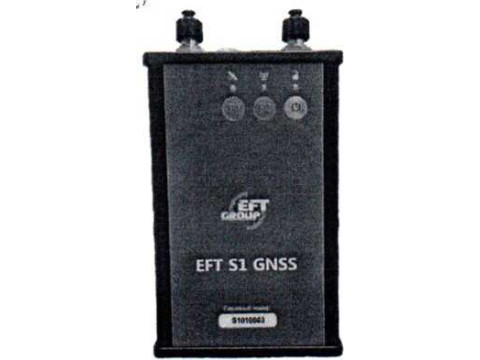

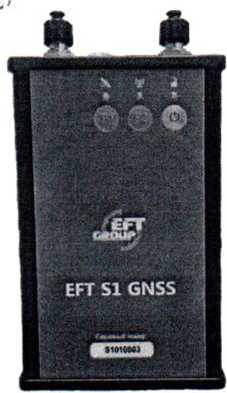

Рисунок 1 - Внешний вид приемника со стороны передней панели

Программное обеспечение

Приемники имеют встроенное программное обеспечение (далее - ПО) «Sl-32-P0.101.htb», ПО контроллера «EFT Field Survey», «EFT Seismic», «Carlson SurvCE», а также ПО «HGO» и «EFT Post Processing», устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие модулей приемника, настройка и управление рабочим процессом, хранение и передачи результатов измерений, а также пост-обработка измеренных данных.

Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

для доку»™7™!

Таблица 1 - Идентификационные данные ПО

.астрологические и технические характеристики

Таблица 2 - Метрологические характеристики приемников

Таблица 3 - Основные технические характеристики

.,нак утверждения типа

наносится в виде наклейки на нижнюю часть приемника и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».

Основные средства поверки:

- эталонные базисы длины 2-го разряда по ГОСТ Р 8.750-11, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ±(210’6 D) мм, где D - длина базиса в миллиметрах;

- имитатор сигналов СН-3803М, per. № 54309-13.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия

ГОСТ Р 53606-2009 ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения

ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений

ГОСТ Р 8.793-2012 Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки

ТУ 6811-004-60438719-2016 Аппаратура геодезическая спутниковая «EFT SI GNSS». Технические условия

.„зготовитель

Общество с ограниченной ответственностью «Эффективные технологии»

(ООО «Эффективные технологии»)

ИНН 7717648415

Почтовый адрес: 127015, г. Москва, ул. Новодмитровская, д. 2, корп. 2, этаж 9

Юридический адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 28, корп. 2, пом. II, комн. 12

Тел./факс: +7 (495) 212-17-17

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево

Телефон/факс: (495) 744-81-12

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа№ 30002-13 от 07.10.2013 г.
