Измерители угла наклона двухкоординатные ИН-Д3

Назначение

Измерители угла наклона двухкоординатные ИН-ДЗ (далее измерители) предназначены для измерений малых углов наклона и наклонных перемещений объектов по двум координатам.

Описание

Измерители выпускаются с цифровым и аналоговым выходами.

Измеритель с цифровым выходом состоит из преобразователя и блока управления, последний включает в себя преобразователь интерфейса RS485-USB.

Измеритель с аналоговым выходом состоит из преобразователя и электронного блока.

В корпусе преобразователя установлен первичный преобразователь, представляющий собой заполненную электролитом металлическую ампулу с электрическими выводами.

Первичный преобразователь содержит центральный подвижный электрод и четыре боковых электрода.

Принцип действия измерителя следующий.

При наклоне первичного преобразователя за счёт действия силы тяжести подвижный центральный электрод изменяет своё положение относительно боковых электродов, что приводит к изменению электрических сопротивлений заполненных электролитом межэлектродных полостей. Эти изменения электрических сопротивлений преобразуются в электрические сигналы.

Корпус преобразователя имеет три базовых опоры и три опорных винта, первые служат для проверки смещения собственного нуля измерителя, вторые - для регулирования наклона преобразователя при его установке на объекте. Соединение кабеля с корпусом преобразователя осуществляется через кабельный ввод.

У преобразователя определены три взаимно-перпендикулярные измерительные оси: центральная измерительная (вертикальная) ось Z, совпадающая с осью симметрии преобразователя и две взаимно перпендикулярные радиальные (горизонтальные) измерительные оси X и У. На направления радиальных измерительных осей указывают риски, нанесённые на поверхности корпуса измерителя.

Выходными величинами измерителя являются составляющие угла наклона преобразователя на его радиальные (горизонтальные) измерительные оси, полученные в виде выходных электрических сигналов по двум каналам X и У.

В качестве регистрирующего устройства для считывания выходных электрических сигналов измерителя с цифровым выходом может использоваться персональный компьютер (ПК) - ноутбук.

Для считывания выходных электрических сигналов измерителя с аналоговым выходом может использоваться цифровой вольтметр.

При подключении измерителя к ПК цифровые значения составляющих углов наклона на радиальные измерительные оси X и У запоминаются и численно и графически отображаются в режиме реального времени на мониторе ПК.

Внешний вид измерителя представлен на рисунках 1 и 2.

Выход на блок питания

Выход на ПК

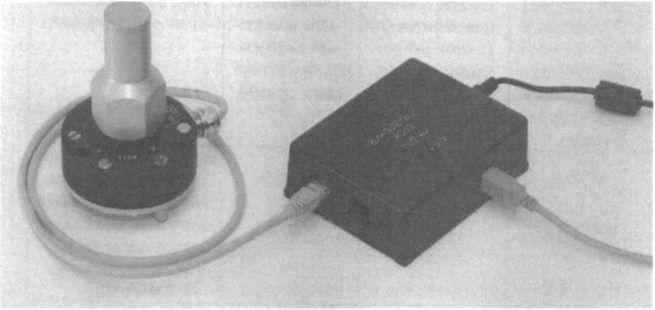

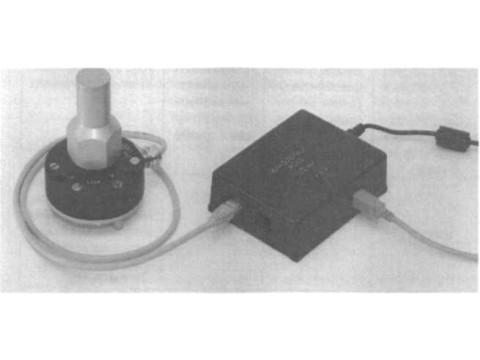

Рисунок 1. Внешний вид измерителя угла наклона двухкоординатного ИН-ДЗ с цифровым выходом

Рисунок 2. Внешний вид измерителя угла наклона двухкоординатного ИН-ДЗ с аналоговым выходом

Модельный ряд измерителей:

С цифровыми выходами: ИН-ДЗц 360, ИН-ДЗц 720, ИН-ДЗц 1440, ИН-ДЗц 1800, ИН-ДЗц 3600, ИН-ДЗц 7200, ИН-ДЗц 10800; ИН-ДЗц 14400.

С аналоговыми выходами: ИН-ДЗа 360, ИН-ДЗа 720, ИН-ДЗа 1440, ИН-ДЗа 1800, ИН-ДЗа 3600, ИН-ДЗа 7200, ИН-ДЗа 10800, ИН-ДЗа 14400.

В условном наименовании моделей измерителя буквы и цифры означают: И - измеритель, Н - наклона, Д - двухкоординатный, 3-модификация, ц - цифровой выход, а - аналоговый выход, трёх или четырёхзначная цифра равна положительной части диапазона измерения в угловых секундах.

Программное обеспечение

Измеритель имеет в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

На рисунке 3 показаны места пломбировки корпуса преобразователя от несанкционированного доступа. Пломбировка осуществляется путём наклеивания стикера из самоклеющейся плёнки на верхнюю крышку, корпус и нижнюю крышку преобразователя.

Рис. 3 Места пломбировки измерителя угла наклона двухкоординатного ИН-ДЗ.

Технические характеристики

Таблица 2

Звак утверждения типа

Знак утверждения типа наносится на корпус преобразователя методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Примечание.

*Модификация измерителя выбирается при заказе.

** Позиции 5 и 6 в количествах более 1 шт. поставляются на партию измерителей по

отдельному заказу.

Поверка

осуществляется в соответствии с документом МПГТ 401262.03.00.00 МП «Измеритель угла наклона двухкоординатный ИН-ДЗ. Методика поверки», утвержденным Испытательным центром ФГУП «ВНИИМС» в ноябре 2013 г.

Основные средства поверки: экзаменатор эталонный 1-го разряда М-055, диапазон измерений ±600", погрешность ±(0,12+2а-10’4) " (где а - измеренное значение в секундах), вольтметр универсальный цифровой В7-78/1, напряжение от 100 мВ до 1000 В, погрешность 0,0035 %.

Сведения о методах измерений

Методы измерений содержатся в Руководстве по эксплуатации «Измеритель угла наклона двухкоординатный ИН-ДЗ. МИГ Г 401262.03.00.00 РЭ».

Нормативные документы

ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла,

ГОСТ Р 22.1.12-2005 «Безопасность в чрезвычайных ситуациях. Структурированная система мониторинга и управления инженерными системами зданий и сооружений. Общие требования»,

Технические условия «Измеритель угла наклона двухкоординатный ИН-ДЗ. МПГТ 401262.03.00.00 ТУ».

Рекомендации к применению

Осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
