Преобразователи термоэлектрические ТС модификации ТС10-А, ТС10-В, ТС10-С, TC10-D, TC10-F, ТС10-Н, ТС40, ТС50, ТС53 (далее термопреобразователи) предназначены для измерения температуры жидких, газообразных сред и твердых поверхностей различных промышленных установок и систем во взрывобезопасных зонах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6308 17 |
| Наименование | Преобразователи термоэлектрические ТС |
| Год регистрации | 2017 |
| Номер сертификата | 11109 |
| Дата регистрации | 2017-05-30 |
| Срок действия | 2019-03-28 |
| Получатель сертификата | АО "ВИКА МЕРА", г. Москва, Россия (RU) |
Производитель / Заявитель
АО "ВИКА МЕРА"
Адрес: 108814, г.Москва, поселение Сосенское, поселок Коммунарка, д.14, а/я 1920
Контакты: Тел.: (495) 648-01-80, факс: (495) 648-01-81/-82 E-mail: info@wika.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь, за исключением преобразователей градуировок E, T, K, N (метрологически НЕ обеспечены в диапазоне измерений температуры от минус 200 °С до минус 80 °С). |
| Методика поверки | Поверка проводится по ВЛРЕ.405220.001.РЭ (2013 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений): АО "ВИКА МЕРА" (аттестат аккредитации - №РОСС RU.0001.310343, шифр поверительного клейма - ГПЕ)(НТК №05-17). |
Поверители
Скачать
|
Описание типа РБ 03 10 6308 17 [2017-10-04]
rb-03-10-6308-17_2017-10-04.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические ТС модификации ТС10-А, ТС10-В, ТС10-С, TC10-D, TC10-F, ТС10-Н, ТС40, ТС50, ТС53 (далее термопреобразователи) предназначены для измерения температуры жидких, газообразных сред и твердых поверхностей различных промышленных установок и систем во взрывобезопасных зонах.
Описание
Принцип работы термопреобразователя основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности температур между его горячим спаем и свободными концами. Термопара - два проводника из разнородных материалов, соединенных на одном конце и образующих часть устройства, использующего термоэлектрических эффект для измерения температуры.
Чувствительные элементы термопреобразователей представляют собой термопару в виде сваренных на одном конце термоэлектродов, изолированных минеральной изоляцией и покрытых защитной оболочкой из нержавеющей стали.
Модификации ТС10-А, ТС10-В, ТС10-С, TC10-D, TC10-F, ТС10-Н имеют с жесткую конструкцию с головой, модификация ТС40, ТС50, ТС53 - кабельные термопреобразователи без головы, при этом свободные концы могут заканчиваться вилкой или без нее.
Модификация ТС10-А представляет стандартное исполнение, которое может использоваться как самостоятельное изделие или как вставка для модификаций ТС 1 О-В, ТС10-С, TC10-D, TC10-F, ТС10-Н.
Модификация ТС40 - кабельный термопреобразователь с металлическим наконечником (щупом), в который помещен чувствительный элемент.
Модификация ТС50 имеет четыре конструктивных исполнения ТС50-О, TC50-Q, ТС50-Р, ТС50-Т и предназначена для измерения температуры поверхностей.
Модификация ТС53- кабельный термопреобразователь с байонетным присоединением.

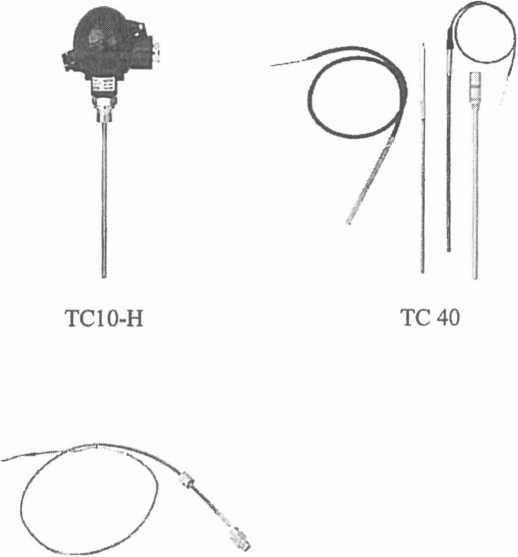

Термопреобразователи по исполнению могут быть одинарные или сдвоенные, однозонные, одноканальные, погружаемые или поверхностные, могут использоваться с защитной гильзой. Модификации термопреобразователей:
ТС10-А
ТС 1 О-В
ТС10-С
TC10-D
TC10-F
ТС 50
ТС 53
Технические характеристики
Метрологические и технические характеристики термопреобразователей приведены в таблице 1.
ЛИСТ Л» JS
Всего листов 7
Таблица 1
|
Наименование характеристики |
ТС10-А |
ТС10-В |
ТС10-С |
TC10-D |
|
1 |
2 |
3 |
4 |
5 |
|
Тип термопары по ГОСТ Р 8.585-2001 |
K,J,I |
i, Т, N | ||
|
Класс по ГОСТ 6616-94 |
для типов Е, Т, К, N - классы 1, 2, 3; для типа J -классы 1,2 | |||
|
Диапазоны измерений, °C: J Е Т K.N |
от минус 40 до 750 от минус 200 до 900 от минус 200 до 400 от минус 200 до 1260 |
от минус 40 до 600 от минус 200 до 600 от минус 200 до 400 от минус 200 до 600 | ||
|
Пределы допускаемой абсолютной погрешности, °C |
В соответствии с ГОСТ Р 8.585-2001 | |||
|
Показатель тепловой инерции, с, не более1 |
И: 2,5; 8; 11 Н: 2; 6; 10 |
И: 2,5; 8; И Н: 2; 6; 10 |
И: 24; 36; 39; 40; 49; 60 Н: 17; 30; 37; 44; 55 |
И: 24; 31 Н: 17; 26 |
|
Длина рабочей части, мм2 |
от 275 до 825 |
От 160 до 400 |
от 80 до 400 | |
|
Диаметр рабочей части, мм2 |
3;6;8 |
9; 11; 12;14 |
6; 8 | |
|
Степень защиты от пыли и воды |
П»00 |
П»65 |
IP65 |
IP65 |
|
Масса, кг, не более |
от 0,6 до2,4 |
от 0,65 до 3,7 |
от 0,91 до 3,89 |
от 0,42 до 1,2 |
|
Материал защитной арматуры |
Нержавеющая сталь 1.4571,1.4401, 1.4435,1.4841,1.^ |
762; «Инконель 600»; Хастеллой; специальные сплавы | ||
|
Средний срок службы, лет |
12 | |||
|
Средняя наработка на метрологический отказ, ч |
43000 | |||
|
Условия эксплуатации: температура окружающей среды, °C относительная влажность, % |
от минус 50 до 80 95 | |||
Гродолжение таблицы 1
|
Наименование характеристики |
Модификации | |||
|
TC10-F |
ТС10-Н |
ТС40 |
ТС50-О | |
|
1 |
2 |
3 |
4 |
5 |
|
Тип термопары по ГОСТ Р 8.585-2001 |
К, J, |
E,T,N | ||
|
Класс по ГОСТ 6616-94 |
для типов Е, Т, К, N - классы 1,2, 3; для типа J - классы 1,2 | |||
|
Диапазоны измерений, °C: J Е Т К, N |
от минус 40 до 750 от минус 200 до 900 от минус 200 до 400 от минус 200 до 1260 |
от минус 40 до 600 от минус 200 до 600 от минус 200 до 350 от минус 200 до 600 | ||
|
Пределы допускаемой абсолютной погрешности, °C |
В соответствии с ГОСТ Р 8.585-2001 | |||
|
Показатель тепловой инерции, с, не более3 |
И: 24; 30; 36; 40; 49; 60 Н: 17; 30; 37; 44; 55 |
И: 2,5; 5; 8; 11 Н: 2; 4; 6; 10 |
И: 2; 5; 8; И Н: 2; 3,5; 6; 10 |
И: 10 Н: 8,5 |
|
Длина рабочей части, мм4 |
от 160 до 465 |
от 275 до 735 |
от 80 до 735 |
- |
|
Диаметр рабочей части (размеры контактного блока), мм4 |
9; 11; 12; 14 |
3; 4,5; 6; 8 |
от 0,5 до 8 |
(40x30x8) |
|
Степень защиты от пыли и воды |
IP65 |
IP65 |
IP65, IP67 |
IP65, IP67 |
|
Масса, кг, не более |
от 2,83 до 6,7 |
от 0,46 до 2,7 |
от 0,21 до 2,4 |
2,7 или 3,1 |
|
Материал защитной арматуры |
Нержавеющая сталь 1.4571,1.4401, 1.4435, 1.4841,1> |
762; «Инконель 600»; Хастеллой; специальные сплавы | ||
|
Средний срок службы, лет |
12 | |||
|
Средняя наработка на метрологический отказ, ч |
43000 | |||
|
Условия эксплуатации: температура окружающей среды, °C относительная влажность, % |
от минус 50 до 80 95 | |||
Окончание таблицы 1
|
Наименование характеристики |
Модификации | |||
|
TC50-Q |
ТС50-Р |
ТС50-Т |
ТС53 | |
|
1 |
2 |
3 |
4 |
5 |
|
Тип термопары по ГОСТ Р 8.585-2001 |
K,J, |
S, Т, N | ||
|
Класс по ГОСТ 6616-94 |
для типов Е, Т, К, N - классы 1,2,3; для типа J - классы 1,2 | |||
|
Диапазоны измерений, °C: J Е Т K.N |
от минус 40 до 600 от минус 200 до 600 от минус 200 до 350 от минус 200 до 600 |
от минус 40 до 600 от минус 200 до 600 от минус 200 до 400 от минус 200 до 600 | ||
|
Пределы допускаемой абсолютной погрешности, °C |
В соответствии с ГОСТ Р 8.585-2001 | |||
|
Показатель тепловой инерции, с, не более* |
И: 5,5 Н: 4 |
И: 4,5 Н: 3 |
И: 8 Н: 6 |
И: 11;16 Н: 10;14 |
|
Длина рабочей части, мм** |
- |
- |
- |
от 80 до 600 |
|
Диаметр рабочей части (размеры контактного блока), мм** |
3; 6; (0 хомута 15; 25; 62; 93; 125; 158) |
(25x25x3) |
(0 кольца 38) |
6; 8 |
|
Степень защиты от пыли и воды |
№65, №67 |
№65, №67 |
№65, №67 |
№65, №67 |
|
Масса, кг, не более |
от 1,3 до 2,6 |
2,8 |
2,3 |
от 0,75 до 2,2 |
|
Материал защитной арматуры |
Нержавеющая сталь 1.4571,1.4401,1.4435,1.4841,1> |
762; «Инконель 600»; Хастеллой; специальные сплавы | ||
|
Средний срок службы, лет |
12 | |||
|
Средняя наработка на метрологический отказ, ч |
43000 | |||
|
Условия эксплуатации: температура окружающей среды, °C относительная влажность, % |
от минус 50 до 80 95 | |||
* - И-конструкция рабочего спая термопреобразователя изолированная; Н-конструкция рабочего спая термопреобразователя неизолированная;
**- длины и диаметры рабочей части можно изменять по специальному запросу
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и на прибор в виде наклейки.
Комплектность
1. Термопреобразователь - 1 пгт.
2. Паспорт - 1 экз. на каждый прибор
3. Руководство по эксплуатации - 1 экз. на партию
Поверка
осуществляется по методике поверки, изложенной в разделе 4 Руководства по эксплуатации ВЛРЕ.405220.001.РЭ «Преобразователи термоэлектрические ТС», утвержденной ФГУП «ВНИИМ им.Д.И.Менделеева» в декабре 2013 г.
При поверке используют:
- преобразователь термоэлектрический медь-копелевый рабочий эталон 2-го разряда в диапазоне температур от минус 196 до О °C;
- преобразователь термоэлектрический платинородий-платиновый типа ППО рабочий эталон 1-го разряда в диапазоне температур от 0 до 1100 °C;
- преобразователь термоэлектрический платинородий-платинородиевый типа ПРО рабочий эталон 1-го разряда в диапазоне температур от 600 до 1800 °C;
- криостат жидкостный мод. 814 с диапазоном температуры от минус 80 до 0 °C, нестабильность поддержания заданной температуры ± 0,03 °C с металлическим блоком выравнивания;
- металлоблочный термостат с диапазоном температур от 150 до 1300 °C, глубина погружения не менее 80 мм, нестабильность поддержания температуры на заданном уровне не более 0,2 °C;
- мультиметр универсальный Keithley 2700 с программным обеспечением для подключения к ПК;
- печь МТП-2МР, температура от 100 до 1200 °C, нестабильность поддержания температуры на заданном уровне не более 0,2 °C;
- сосуды Дьюара;
- ртутно-стеклянный термометр с ценой деления 0,1 °C, с диапазоном температур от 10 до 35 °C;
- криогенный сосуд СК-25.
Сведения о методах измерений
термопреобразователи используются в качестве первичного преобразователя в комплекте с вторичным прибором, методика прямых измерений изложена в эксплуатационной документации на вторичный прибор.
Нормативные документы
1. ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия»;
2. ГОСТ Р 8.585 - 2001 «ГСП. Термопары. Номинальные статические характеристики преобразования»;
3. ГОСТ 8.558 - 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
4. Технические условия ТУ 4211-002-45154700-2013 «Преобразователи термоэлектрические ТС. Технические условия».
