Анализаторы влажности МКМ-1
| Номер в ГРСИ РФ: | РБ 03 09 6325 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ООО "ИТА", г. Санкт-Петербург |
|
Описание типа РБ 03 09 6325 17 [2017-10-05]
rb-03-09-6325-17_2017-10-05.pdf
|
Скачать |
Анализаторы влажности МКМ-1 предназначены для измерения объёмной доли влаги газовой среды в подкорпусном пространстве устройств физической электроники.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6325 17 |
| Наименование | Анализаторы влажности МКМ-1 |
| Год регистрации | 2017 |
| Номер сертификата | 11156 |
| Дата регистрации | 2017-06-23 |
| Срок действия | 2018-06-06 |
| Получатель сертификата | ООО "ИТА", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ООО "ИТА"
Адрес: 199053, г.Санкт-Петербург, 3 линия В.О., дом 46, литер “А”, пом 15Н
Контакты: Тел, (812) 9142388, эл.почта: if@ lumex.ru, if@spectromass.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия необходимой комплектации для заполнения калибровочных капсул и отсутствия возможности подтверждения метрологических характеристик (2 % относительной влажности). |
| Методика поверки | Поверка проводится по МП-242-1528-2013 (2013 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая: ВНИИМ им. Д.И.Менделеева (аттестат аккредитации -№RA.RU.311541, шифр поверительного клейма - В)(НТК №06-17). |
Поверители
Скачать
|
Описание типа РБ 03 09 6325 17 [2017-10-05]
rb-03-09-6325-17_2017-10-05.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы влажности МКМ-1 предназначены для измерения объёмной доли влаги газовой среды в подкорпусном пространстве устройств физической электроники.
Описание
Анализаторы влажности МКМ-1 (далее - анализаторы) основаны на масс-спектрометрическом методе измерения влажности. Анализатор включает в себя времяпролетный масс-спектрометр, электронно-вакуумный комплекс и измерительную камеру для образцов. Подготовленный к анализу образец, состоящий из герметичного корпуса, внутри которого содержится анализируемая газовая среда, помещается в измерительную камеру анализатора. В измерительной камере создаётся вакуум, после чего происходит прокалывание образца. Газ из подкорпусного пространства поступает в масс-спектрометр, где происходит измерение объёмной доли паров воды. Анализатор выполнен в виде напольной стойки с дверцами. На лицевой стороне анализатора расположена панель управления с жидкокристаллическим дисплеем, отображающим результаты измерений, информацию о режимах работы электронно-вакуумного комплекса и масс-спектрометра. Также на лицевой стороне корпуса расположена измерительная камера, для образцов. Анализатор имеет цифровой интерфейс USB для подключения персонального компьютера с установленной программой Scope, осуществляющей считывание сигналов масс-спектрометра, вывод результатов измерений на экран, вывод информации о режимах работы, настройку анализатора, запись градуировочных характеристик масс-спектрометра, установку пороговых значений измеряемой объёмной доли влаги, выдачу сигнализации при нарушении пороговых значений и при ошибках работа, регистрацию результатов измерений. Внешний вид анализатора влажности МКМ-1 представлен на рисунке 1.

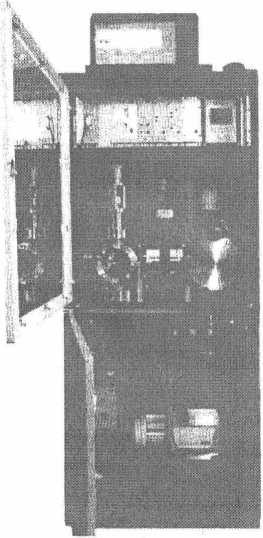

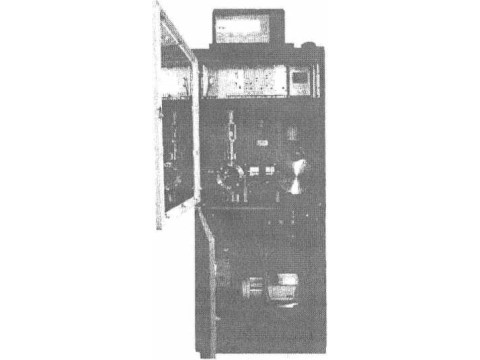

Рисунок 1. Анализаторы влажности МКМ-1.
Программное обеспечение
В анализаторах влажности МКМ-1 используется встроенное и внешнее программное обеспечение. Встроенное программное обеспечение предназначено для управления анализатором, сбора и обработки сигналов масс-спектрометра, передачи цифровых выходных сигналов, отображения режимов работы и результатов измерений. Внешнее программное обеспечение предназначено для приёма цифровых выходных сигналов, вывода результатов измерений, контроля состояния параметров вакуумных и электронных блоков, контроля пороговых значений, хранения калибровочных коэффициентов.
Версия встроенного программного обеспечения анализатора указывается на шильде на внутренней стороне корпуса. Версия внешнего программного обеспечения указывается в разделе меню «О программе...».
Влияние программного обеспечения на метрологические характеристики анализаторов влажности учтено при нормировании метрологических характеристик. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 1. Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификац ионный номер) программного обеспечения |
Цифровой идентификатор программного • обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
h2o_815 |
h2o_815.hex |
3.12 |
fa3d571d229be e627ed963e26f68f50 f3802eab74b8475ed 88с17а95 |
RFC 4357 ГОСТ Р 34.11-94 |
|
Scope |
Scope.exe |
3.07 |
Ь73а571с229Ьа a321ef961336fa8f3af 7ba2ba354b8a781d8 4а18а12 |
RFC 4357 ГОСТ Р 34.11-94 |
Технические характеристики
1. Метрологические и технические характеристики приведены в таблице 2. _____Таблица 2 _________________________________________
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений объёмной доли влаги, млн'1 |
от 200 до 11000 |
|
Пределы допускаемой относительной | |
|
погрешности, %, в диапазоне: от 200 до 1000 млн’1 |
±20 |
|
свыше 1000 до 6000 млн'1 |
± 10 |
|
свыше 6000 до 11000 млн'1 |
±20 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °C |
от 15 до 25 |
|
- диапазон относительной влажности при температуре 25 °C, % |
от 20 до 80 |
|
- диапазон атмосферного давления, кПа |
от 84 до 107 |
|
Выходные сигналы |
USB |
|
Параметры электрического питания |
(220 +Д.33) В, (50±1)Гц |
|
Потребляемая мощность, Вт, не более |
780 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
500 х 600 х 1200 |
|
Наименование характеристики |
Значение характеристики |
|
Масса, кг, не более |
75 |
|
Среднее время наработки на отказ, ч |
4800 |
|
Срок службы, лет |
8 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус анализатора в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.
Комплектность
Комплект поставки анализатора влажности МКМ-1 приведен в таблице 3. Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Анализатор влажности МКМ-1 |
МКМ 01.00.00.000 |
1 |
|
Комплект монтажных и запасных частей |
МКМ 01.00.00.000 ЗИП |
1 |
|
Калибровочная капсула |
МКМ 01.00.00.000 ПК |
5 |
|
Программное обеспечение на компакт-диске |
МКМ 01.00.00.000 ПРО |
1 |
|
Руководство по эксплуатации |
МКМ 01.00.00.000 РЭ |
1 |
|
Формуляр |
МКМ 01.00.00.000 ФО |
1 |
|
Методика поверки |
МП-242-1528-2013 |
1 |
|
Свидетельство о первичной поверке |
1 |
Поверка
осуществляется по документу МП-242-1528-2013 "Анализаторы влажности МКМ-1. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им Д.И. Менделеева" 25 марта 2013 г.
Основные средства поверки:
генератор влажного воздуха HygroGen, номер Госреестра 32405-11, диапазон воспроизведения относительной влажности от 2 до 99 %, пределы допускаемой абсолютной погрешности по каналу относительной влажности ±0,5 %, диапазон воспроизведения температуры от 0 до 60 °C, пределы допускаемой абсолютной погрешности по каналу температуры ±0,1 °C;
гигрометр Rotronic модификации HygroPalm, номер Госреестра 26379-10, диапазон измерений относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности по каналу относительной влажности ±1 %, диапазон измерений температуры от минус 20 до 60 °C, пределы допускаемой абсолютной погрешности по каналу температуры ±0,1 °C.
Сведения о методах измерений
Методика измерений приведена в руководстве по эксплуатации на анализаторы влажности МКМ-1.
Нормативные документы
1 ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".
2 Техническая документация изготовителя.
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
